1.2 Патентный и литературный обзор конструкций рабочих органов комбинированных сеялок и посевных комплексов

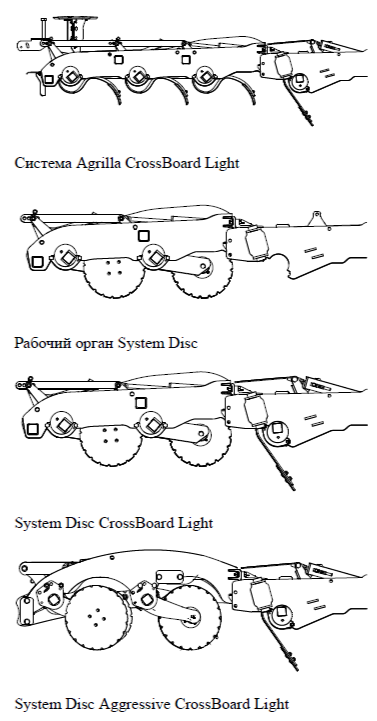

Система Agrilla CrossBoard сеялок Väderstad Rapid состоит из трех рядов стоек в сочетании с пружинными выравнивателями CrossBoard (рис. 1.12). Вибрирующие стойки разрыхляют почву и разрушают восходящий капиллярный транспорт воды к поверхности. Мелкая почва сортируется в семенное ложе, а сорняки остаются на поверхности. Так как стойки перемещают почву в направлении движения, растительные остатки равномерно распределяются, и поле выравнивается. Пружинные выравнивателя CrossBoard дополнительно выравнивают поле и разбивают комья. Система Agrilla CrossBoard - это легкая альтернатива выравнивающего орудия, снижающая тяговое усилие машины.

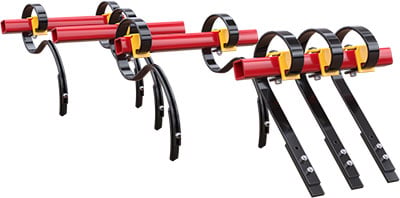

Рисунок 1.12 Комбинация рабочих органов Agrilla CrossBoard сеялки Väderstad Rapid

Система Disc System сеялок Väderstad Rapid (рис. 1.13) состоит из двух рядов интенсивно работающих и режущих дисков, диметром 410 мм, которые имеют слегка коническую форму. Система Disc System на столько идеальна, что позволяет использовать сеялку Väderstad Rapid при минимальной технологии. Сеялки Väderstad Rapid, оснащенные Системой Disc System, легко справляются с большим количеством пожнивных остатков [1].

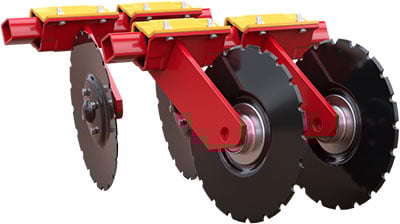

Рисунок 1.13 Комбинация рабочих органов Disc System сеялки Väderstad Rapid

Комбинация System Disc CrossBoard - самое универсальное орудие сеялок Väderstad Rapid (рис. 1.14). Два ряда конических дисков диаметром 410 мм интенсивно работают и срезают пожнивные остатки. В дополнение к этому, ряд пружинных выравнивателей CrossBoard выравнивает поверхность почвы.

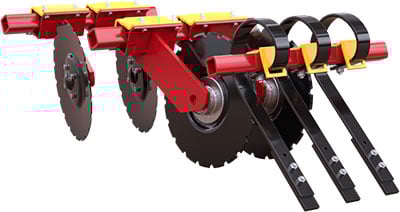

Рисунок 1.14 Комбинация рабочих органов System Disc CrossBoard сеялки Väderstad Rapid

Дисковые рабочие органы Profi сеялок Bednar Omega (рис. 1.15, а) обеспечивают превосходный эффект измельчения и завершают работу дисковой секции. Особенно подходят для тяжелых почв.

Дисковые рабочие органы Turbo сеялок Bednar Omega - это диски с острой режущей кромкой (рис. 1.15, б). Сошники работают в одном ряду с задними сошниками. Они срезают мульчу растений и почву, куда сеялка укладывает семена [2].

Двойные дисковые рабочие органы Twin-Disc сеялок Bednar Omega (рис. 1.15, в) обеспечивают высокую производительность машины даже в тяжелых условиях за счет использования одной стойки для двух дисков. Растительные остатки могут легко проходить через машину (большое количество соломы, растительные остатки урожая кукурузы, органические вещества, такие как промежуточные культуры). Специально сформированный диск диаметром 460 мм и толщиной стенки 5 мм с существенно более высоким режущим и перемешивающим эффектом по сравнению со стандартными режущими дисками. А-диски имеют большое количество режущих кромок по окружности, для облегчения разрезания растительных остатков. Этот процесс оказывается очень эффективным, благодаря разрезанию остатков культур острыми кромками [2].

а) б) в)

Рисунок 1.15 Дисковые рабочие органы, опционно устанавливаемые на сеялке Bednar Omega: а – Profi; б – Turbo; в - Twin-Disc

Легкие дисковые рабочие органы с диаметром диска 450…510 мм и нагрузкой на диск 30…60 кг при массе 500…800 кг на метр ширины, устанавливаемые на машинах производства Lemken, Amazone, Kuhn, Лидаагропроммаш и др. обеспечивают лущение стерни на глубину до 10 см на высоких скоростях, что обеспечивает высокую производительность [9,34].

Тяжелые дисковые рабочие органы с диаметром диска 570…620 мм и нагрузкой на диск 80…130 кг конструктивно выполнены на эластомерах, рессорных пружинных стойках или жестких стойках. Эти дисковые рабочие органы могут использоваться при более тяжелых условиях – запущенные поля, после кукурузы и подсолнечника, в засуху, в том числе для основной обработки почвы на глубину до 15 см [9,34,35].

а) б)

в) г) д)

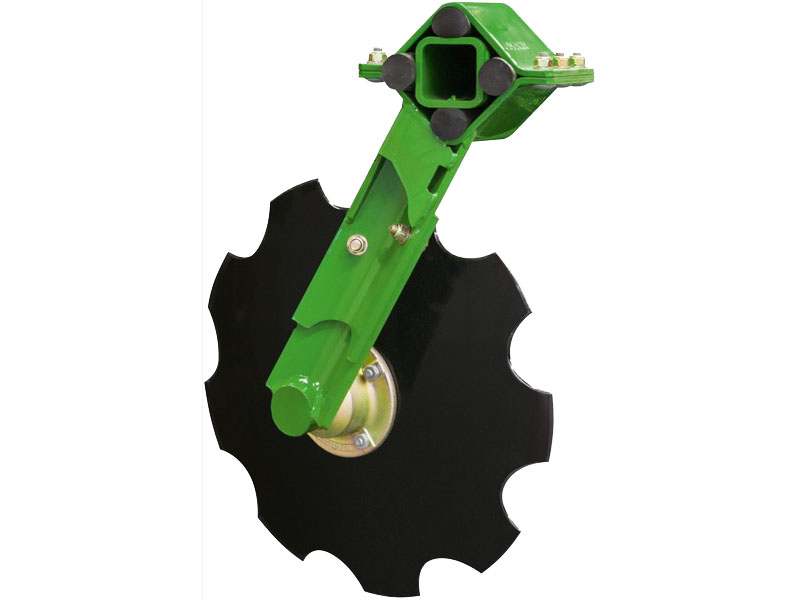

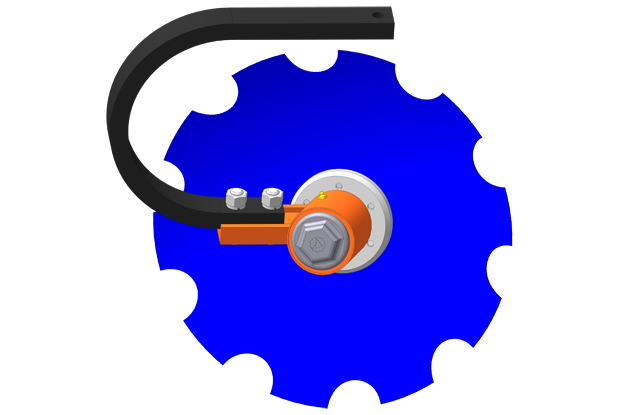

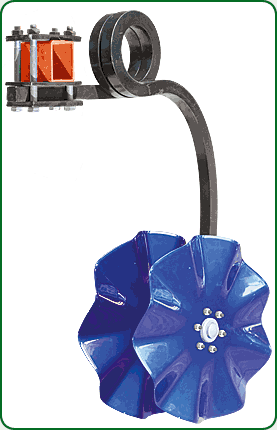

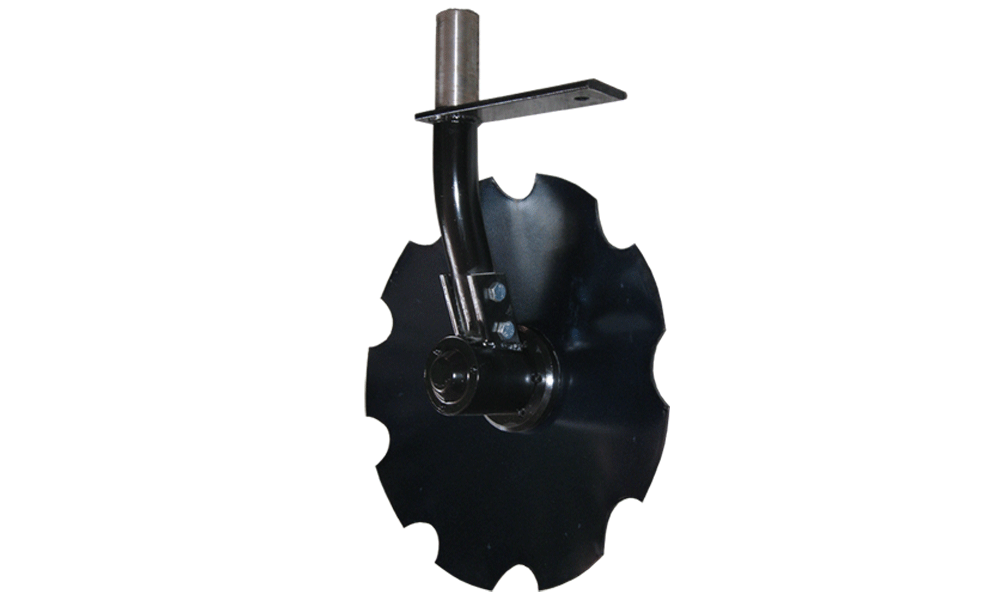

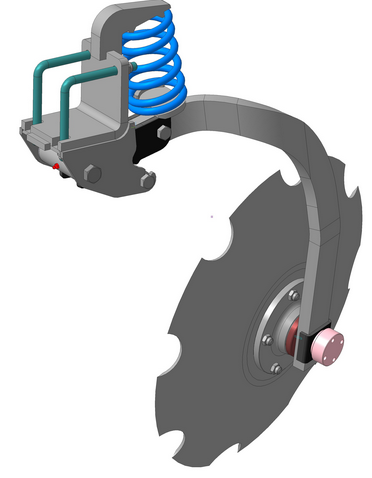

Рисунок 1.16 Варианты исполнения дисковых рабочих органов: а - вырезной диск с упругой пружинной стойкой; б - вырезной диск на жесткой стойке с пружинной защитой; в – вырезной диск на жесткой стойке на эластомерах; г – турбодисковый рабочий орган на рессорной упругой стойке; д – вырезной диск на жесткой поворотной стойке

Рабочие органы на индивидуальной стойке невозможно выполнить с регулируемым углом атаки дисков. Угол атаки у таких рабочих органов устанавливается в диапазоне 15…20°. Это многократно проверенная практика для наилучшего соотношения веса орудия, степени обработки почвы, скорости, тягового усилия и расхода ГСМ [10,11].

Дисковый рабочий орган по пат. РФ №107658 (рис. 1.17) устанавливается на раме 1 орудия с помощью индивидуальной пластинчатой пружинной стойки 2. Верхний конец 4 каждой из стоек 2 выполнен в виде полуэллипса 5, обращенного вперед по ходу вращения вогнутого дискового рабочего органа 3 и закреплен к раме 1. Нижний конец 6 каждой из стоек 2 закреплен к подшипниковой опоре 7 расположенной с внутренней вогнутой стороны дискового рабочего органа 3 [12].

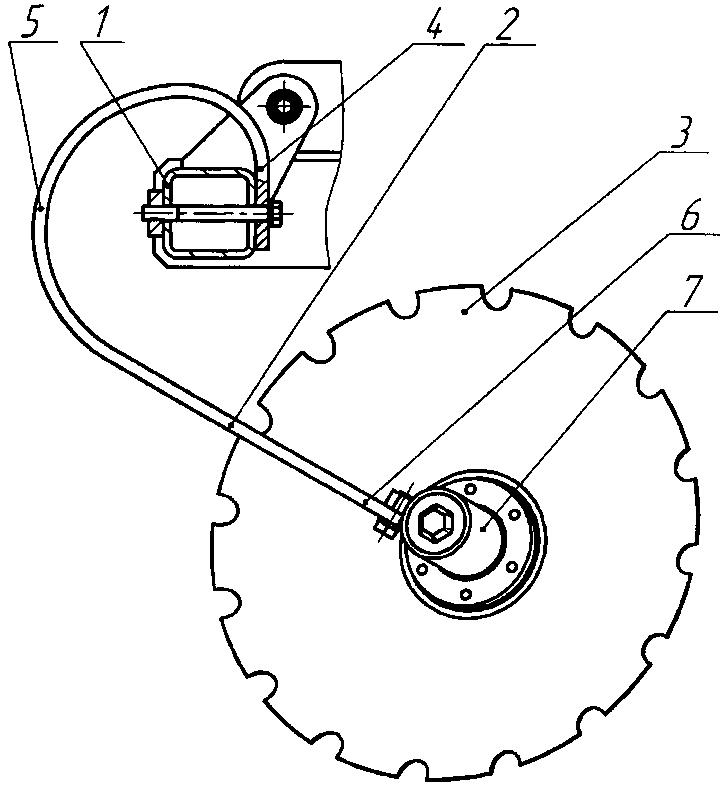

Рисунок 1.17 Дисковый рабочий орган по пат. РФ №107658: 1 – рама орудия; 2 – стойка упругая; 3 – диск сферический; 4 – верхний конец стойки; 5 – форма полуэллипса; 6 – нижний конец стойки; 7 – опора подшипниковая

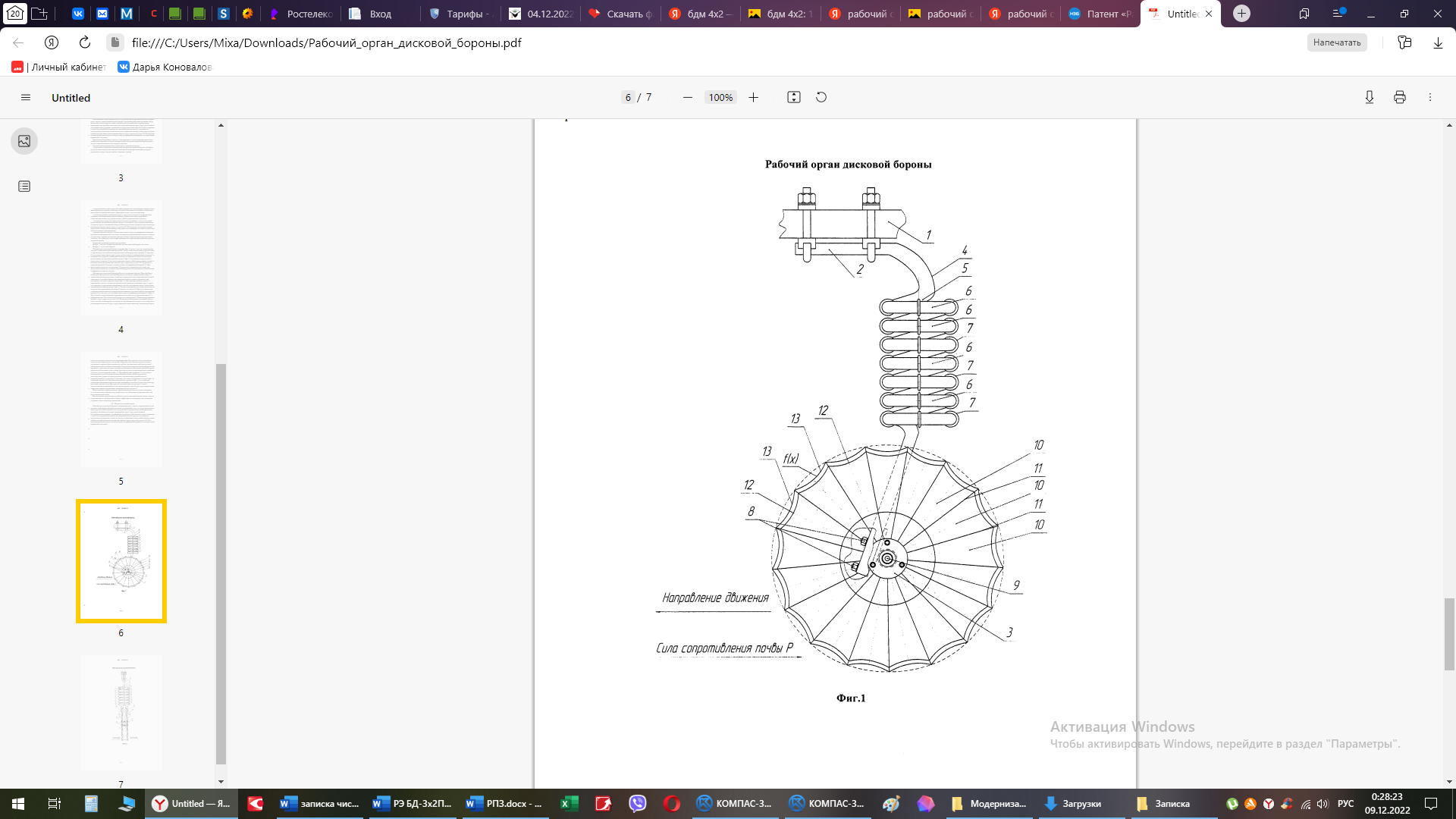

Рабочий орган дисковой бороны по пат. РФ №173242 содержит (рис. 1.18) раму 1 с жестко закрепленной опорой 2 в виде упругой стойки с дисковыми рабочими органами 3.

Опора 2 выполнена в виде упругой стойки 4, верхняя часть которой имеет вертикальную цилиндрическую пружину 5 с витками 6, на которых симметрично друг к другу расположены полусферические ударники 7, а в нижней части упругая стойка имеет болтовое соединение 8 с осью 9, на которой расположены два дисковых рабочих органа 3 состоящие из треугольных радиальных сегментов 10 жестко соединенных между собой в виде угловых граней 11, которые пошагово размещены обратно друг к другу под углом 135…140 градусов с режущей кромкой 12 каждого сегмента в виде логарифмической кривой 13.

При выполнении сегментов с углом менее 135 градусов ухудшается сход почвы, при выполнении сегментов с углом больше 140 градусов не обеспечивается оптимальный коэффициент почвы по металлу [13].

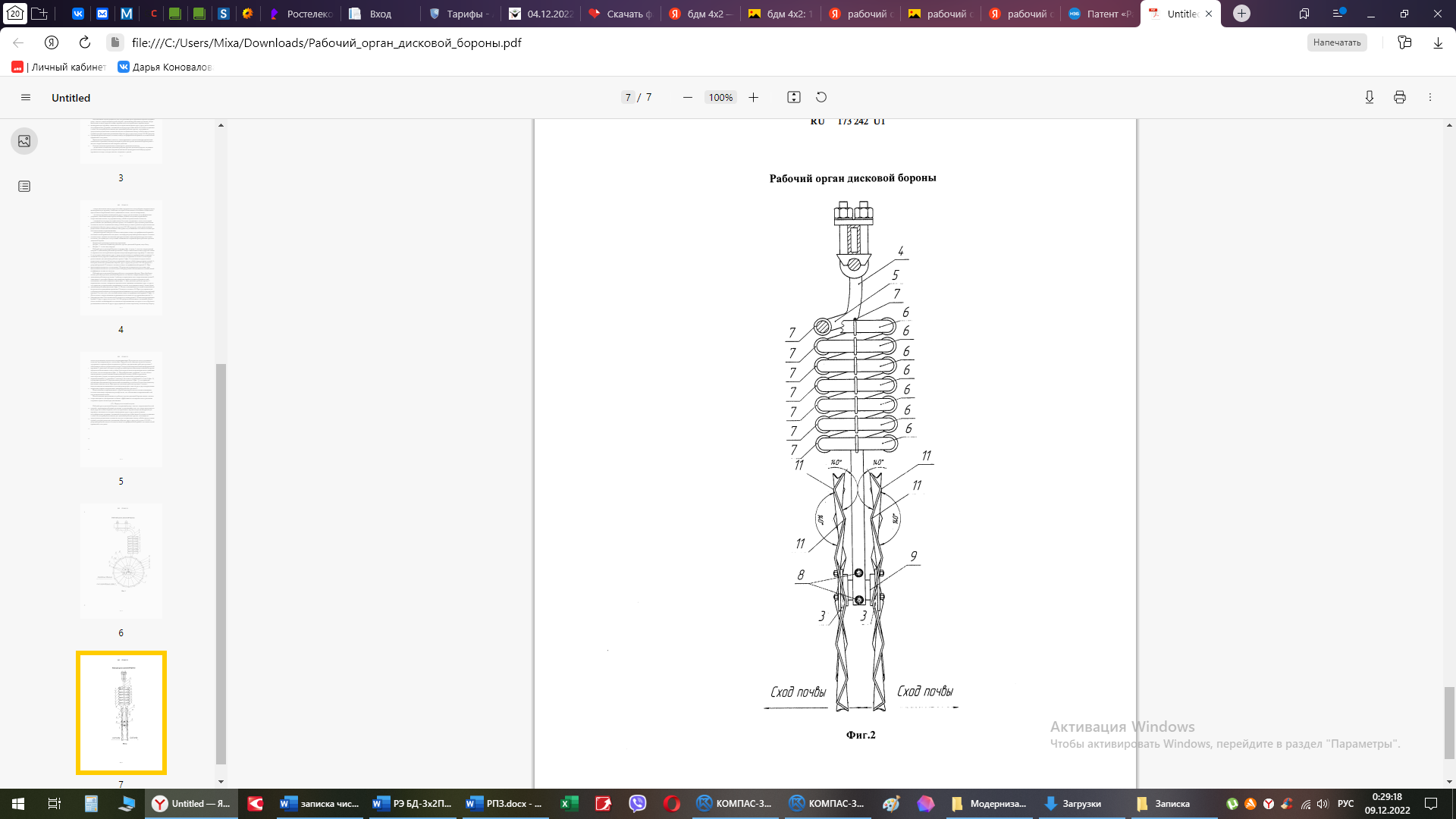

Рисунок 1.18 Дисковый рабочий орган по пат. РФ №173242: 1 – рама; 2 – опора; 3 – дисковый орган; 4 – стойка упругая; 5 – пружина; 6 – виток; 7 – ударник; 8 – соединение болтовое; 9 – ось; 10 – сегмент диска; 11 – грань угловая; 12 – кромка режущая; 13 – участок логарифмической кривой
