1. Научно-исследовательский раздел
1.1 Обзор комбинированных сеялок и посевных комплексов
1.1.1 Комбинированные сеялки зарубежных фирм
Väderstad Rapid – это высокопроизводительная пневматическая культиваторная сеялка. Сеялка Väderstad Rapid подходит для широкого диапазона условий – от «прямого сева» до высева непосредственно за плугом. Такая универсальность, помимо прочих факторов, обеспечивается конструкцией системы сошника сеялки и уникальной системой управления глубиной сева. Машина может оснащаться различными типами передних орудий для различных условий обработки почвы [1].
Одной из уникальных особенностей сеялки Väderstad Rapid с однодисковым семенным сошником является способность культивировать почву, что эффективно дополняет подготовку почвы передними рабочими органами машины. Интенсивная подготовка почвы прямо во время сева снижает количество проходов по полю, что положительно сказывается на структуре почвы и сохранении влаги [1].

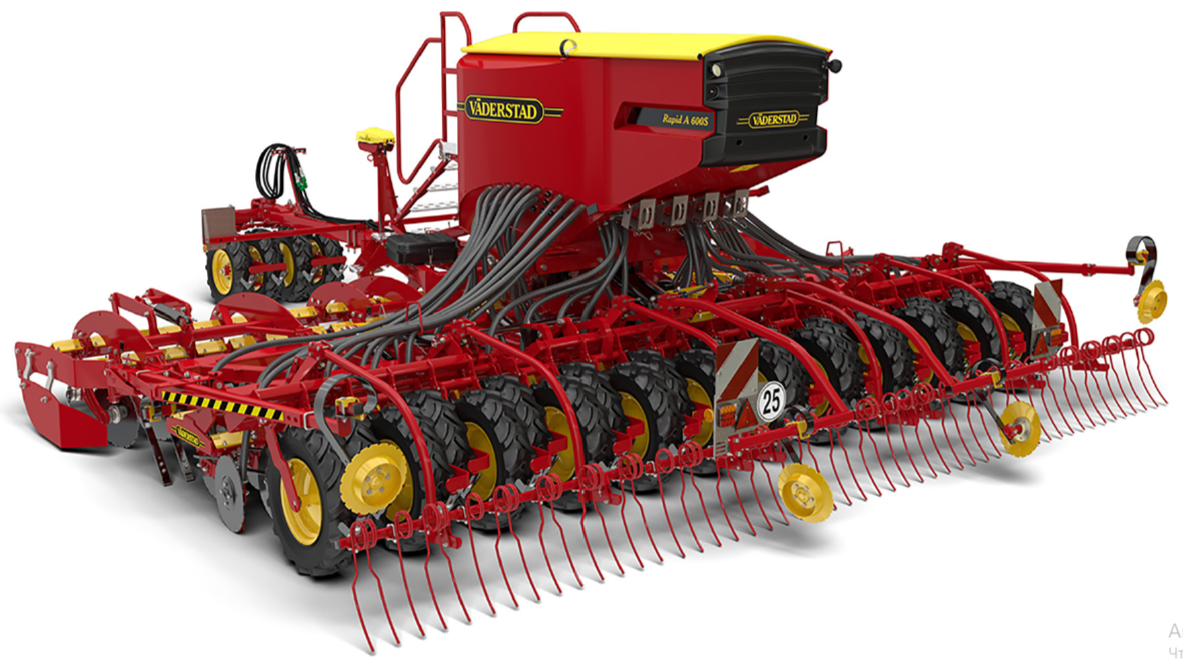

Рисунок 1.1 Общий вид комбинированной сеялки Väderstad Rapid
Väderstad Rapid имеет уникальную систему контроля глубины, управляемую прямо из кабины трактора. Система позволяет каждому прикатывающему колесу контролировать глубину заделки двух сошников, одновременно уплотняя почву. Благодаря этому Rapid способен добиваться равномерной глубины заделки в любых условиях [1].
Комбинированная сеялка Bednar Omega - это эффективная сеялка, которая обеспечивает подготовку почвы, идеальную водопроницаемость, изменяемые настройки всех рабочих частей с отличным эффектом выравнивания и закрепления перед двумя дисковыми сошниками, а также точное размещение семян благодаря эффективной, но простой системе трассирующих сошников, установленных на параллелограмме. Все это сочетается с легким управлением и четким расположением и является гарантией качественного посева в любых условиях [2].
Рисунок 1.2 Общий вид комбинированной сеялки Bednar Omega
В базовой комплектации сеялка Bednar Omega комплектуется всего двумя рядами дисков. В качестве альтернативы классическим вырубным дискам диаметром 510 мм производитель предлагает диски с более тонкими зубцами и меньшим диаметром — всего 460 мм. Упорядочены диски в виде буквы X, что позволяет избежать бокового увода машины. На одной стойке располагаются по два диска, защита от избыточной нагрузки обеспечивается посредством резиновых амортизаторов.
Глубина обработки регулируется клипсами на левой стороне. Специальных боковых дисков производитель не предусматривает. Однако крайние диски, равно как и расположенные за колесами трактора, можно чуть больше заглубить вручную. Не требующие технического обслуживания диски работают без зацепления под углом 17° [2].
Комбинированная сеялка Farmet Falcon спроектирована как полунесущая конструкция. Соединение с трактором производится при помощи дышла с пальцами III категории к нижней раме трактора. В передней части машины расположена подготовительная секция для обработки почвы и выравнивания больших неровностей, затем трамбующий каток с шинами, который скрепляет, выравнивает и укрепляет почву перед рабочими органами сеялки. Затем следует борона, которая присутствует в каждой из осей рабочих органов сеялки. Последними идут рабочие органы сеялки с укрепляющими кольцами и бороной [3].

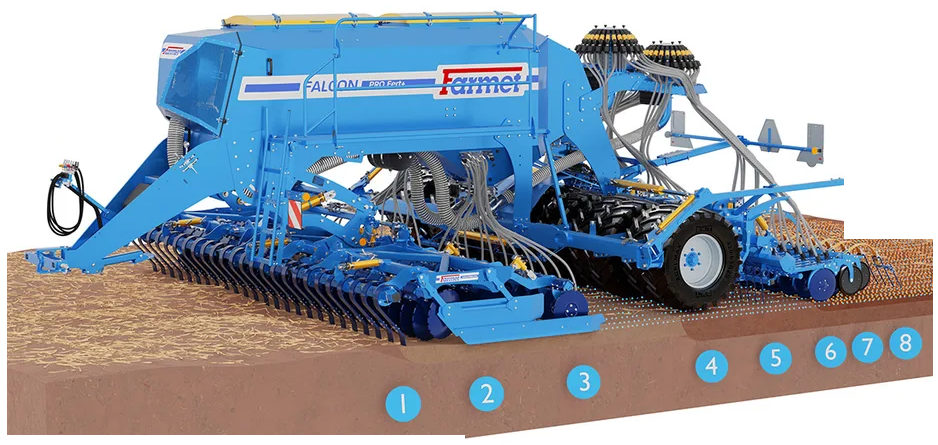

Рисунок 1.3 Общий вид комбинированной сеялки Farmet Falcon и перечень технологических операций, выполняемых за один проход: 1 – выравнивание поверхности поля; 2 – измельчение пожнивных остатков и рыхление почвы; 3 – внесение удобрений; 4 – обратное уплотнение почвы; 5 – очистка прикатывающих колес; 6 – посев семян в двухдисковый сошник; 7 – прикатка посевов; 8 – выравнивание поверхности засеянного поля
Часть шин заднего катка предназначена и для движения в транспортном положении. Бункер для семян оборудован высевающим механизмом, стандартно используемым на классических пневматических сеялках Accord. Семенные зерна под напором воздуха поступает по семяпроводу прямо в рабочие органы сеялки, где высеиваются рядками в почву. Затем они вдавливаются колесиком и запахиваются бороной. Привод высевающего механизма исполнен электродвигателями. Вентилятор подачи семян приводится в действие гидромотором от контура гидравлики трактора. Сеялка оборудована маркерами и обозначением технологической колеи. Электронная система машины позволяет контролировать её функционирование, регулировать дозировку высева и формирование технологической колеи. Транспортные колёса могут быть оборудованы пневматическими тормозами или гидравлическими тормозами.

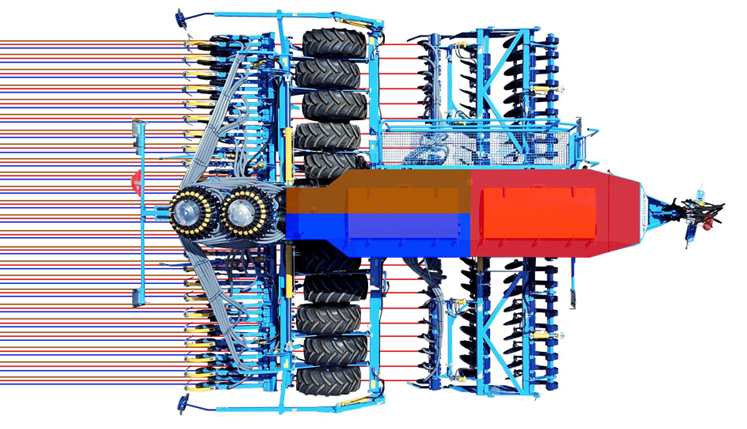

Рисунок 1.4 Компоновка комбинированной сеялки Farmet Falcon и технология посева семян с раздельным внесением минеральных удобрений
Пневматический посевной комплекс John Deere 730 (рис. 1.5) используется при работе по минимальной и нулевой технологиям обработки почвы. В нем реализована возможность посева зерновых культур с одновременным внесением одного или двух видов гранулированных минеральных удобрений в одном потоке с семенами в один ряд. В каждом отдельном высевном сошнике реализована возможность механической регулировки глубины посева и давления на грунт. Благодаря высокому прижимному усилию обеспечивается равномерное углубление на твердых грунтах. Контролируется эффективность посева посредством системы сигнализации забивания сошников. Благодаря наличию трёхсекционной рамы с боковыми секциями, которые складываются, обеспечивается удобство и легкость сеялки при транспортировке. В каждой секции есть опорные колеса, позволяющие копировать неровности поверхности поля [4].

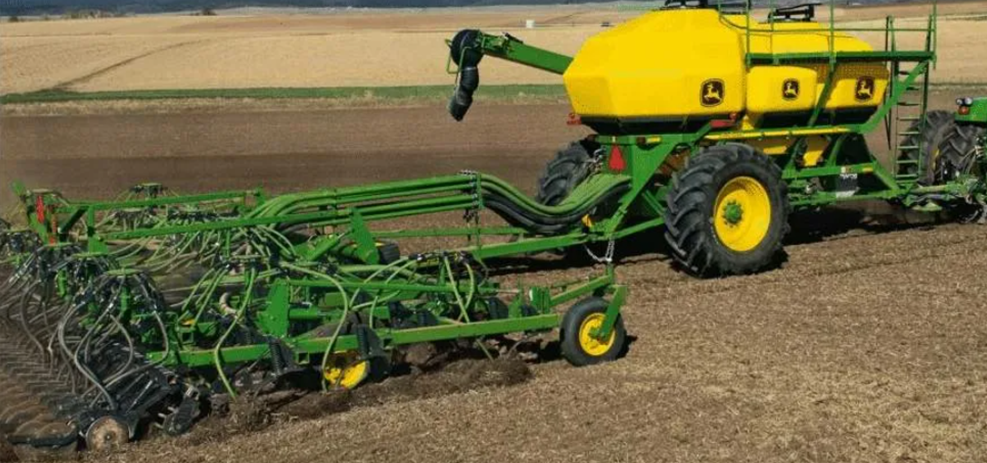

Рисунок 1.5 Общий вид комбинированного посевного комплекса John Deere 730
