лабы / эбэ9обр

_{МИНОБРНАУКИ РОССИИ}

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра Электроакустики и ультразвуковой техники

отчет

по лабораторной работе №9

по дисциплине «Элементная база электроники»

Тема: Исследование двухтактного усилителя мощности на биполярных транзисторах

Студенты гр. 358		.
		.
		.
Преподаватель		.

Санкт-Петербург

2025

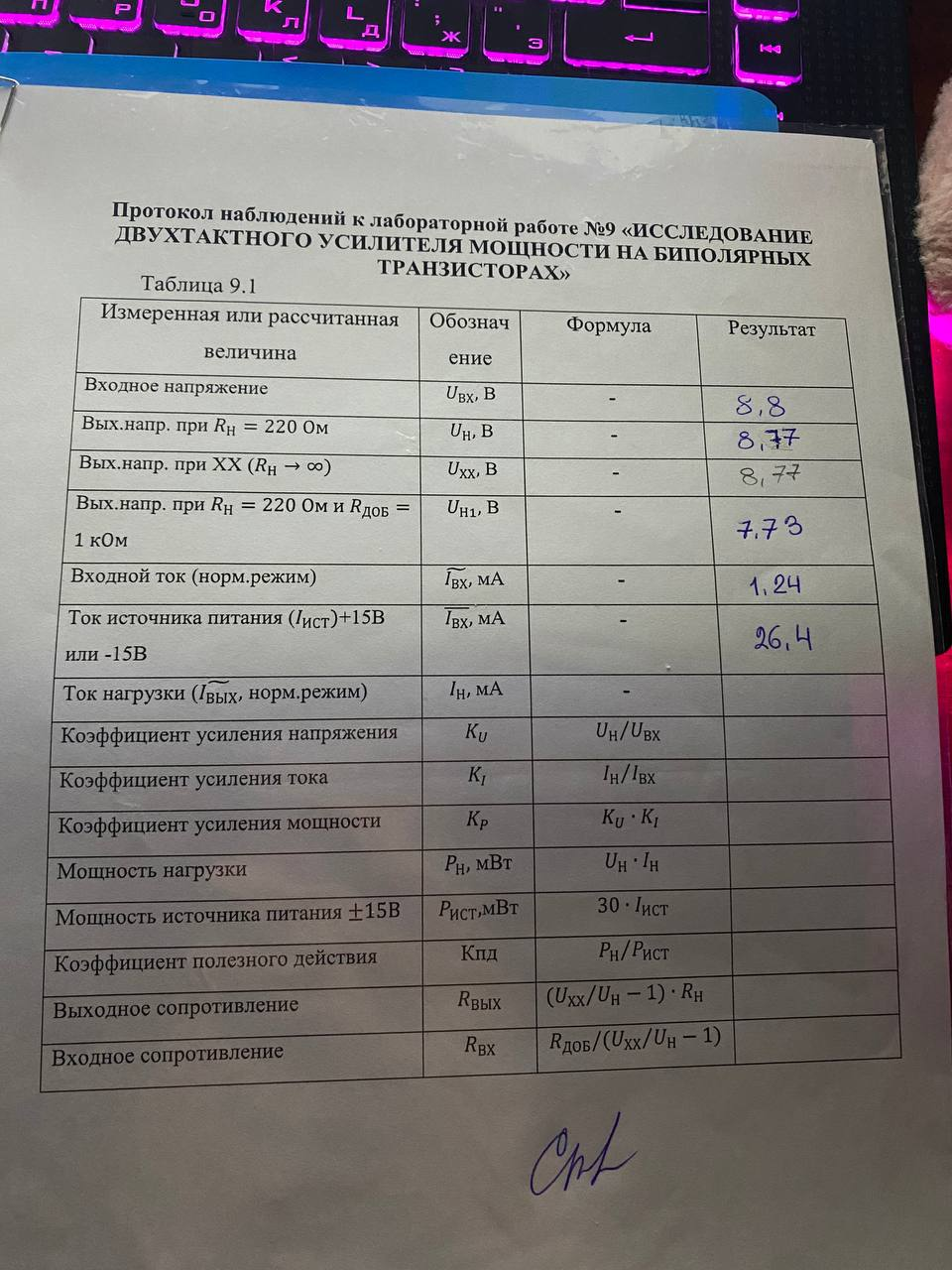

Протокол наблюдений к лабораторной работе №9 «ИССЛЕДОВАНИЕ ДВУХТАКТНОГО УСИЛИТЕЛЯ МОЩНОСТИ НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ»

Таблица 9.1

Измеренная или рассчитанная величина	Обозначение		Формула		Результат
Входное напряжение	В		-
Вых.напр. при	В		-
Вых.напр. при ХХ (	В		-
Вых.напр. при	В		-
Входной ток (норм.режим)	мА		-
Ток источника питания ( +15В или -15В	мА		-
Ток нагрузки ( норм.режим)	мА		-
Коэффициент усиления напряжения
Коэффициент усиления тока
Коэффициент усиления мощности
Мощность нагрузки	мВт
Мощность источника питания	мВт
Коэффициент полезного действия	Кпд
Выходное сопротивление
Входное сопротивление
Студенты гр. 358				.
				.
				.
Преподаватель				.

Цель работы – ознакомление с принципами работы двухтактного усилителя мощности на биполярных транзисторах.

Основные теоретические положения

Характеристики транзистора существенно нелинейны, в процессе усиления входного сигнала имеют место искажения, которые называют нелинейными. Величина искажений в большой степени зависит от выбора начальной рабочей точки на линии нагрузки и от амплитуды входного сигнала.

Угол отсечки – половина той части периода входного сигнала, в течение которого в выходной цепи транзистора протекает ток нагрузки. Угол отсечки выражают в градусах или радианах.

Чем больше угол отсечки, тем меньше КПД, но лучше линейность усиления.

Ключевой режим – режим, в котором рабочая точка может находиться только в двух возможных положениях: либо в зоне отсечки (транзистор заперт и его можно рассматривать как разомкнутый ключ), либо в зоне насыщения (транзистор полностью открыт и его можно рассматривать как замкнутый ключ).

Обработка результатов

1. Цепь двухтактного усилителя

Включив генератор, установим частоту 1 кГц. Установив максимальную амплитуду, проведем измерения всех величин, представленных в таблице:

Таблица 1 – основные характеристики усилителя

Измеренная или рассчитанная величина	Обозначение	Формула	Результат
Входное напряжение	В	-	8.8
Вых.напр. при	В	-	8.77
Вых.напр. при ХХ (	В	-	8.77
Вых.напр. при	В	-	7.73
Входной ток (норм.режим)	мА	-	1.24
Ток источника питания ( +15В или -15В	мА	-	26.4
Ток нагрузки ( норм.режим)	мА		39.8
Коэффициент усиления напряжения			0.997
Коэффициент усиления тока			1.51
Коэффициент усиления мощности			1.5
Мощность нагрузки	мВт		349
Мощность источника питания	мВт		792
Коэффициент полезного действия	Кпд		0.44
Выходное сопротивление			248.314
Входное сопротивление			0.886

2. Осциллограммы

Представим осциллограммы входных и выходных сигналов, а также передаточные характеристики на рисунках ниже:

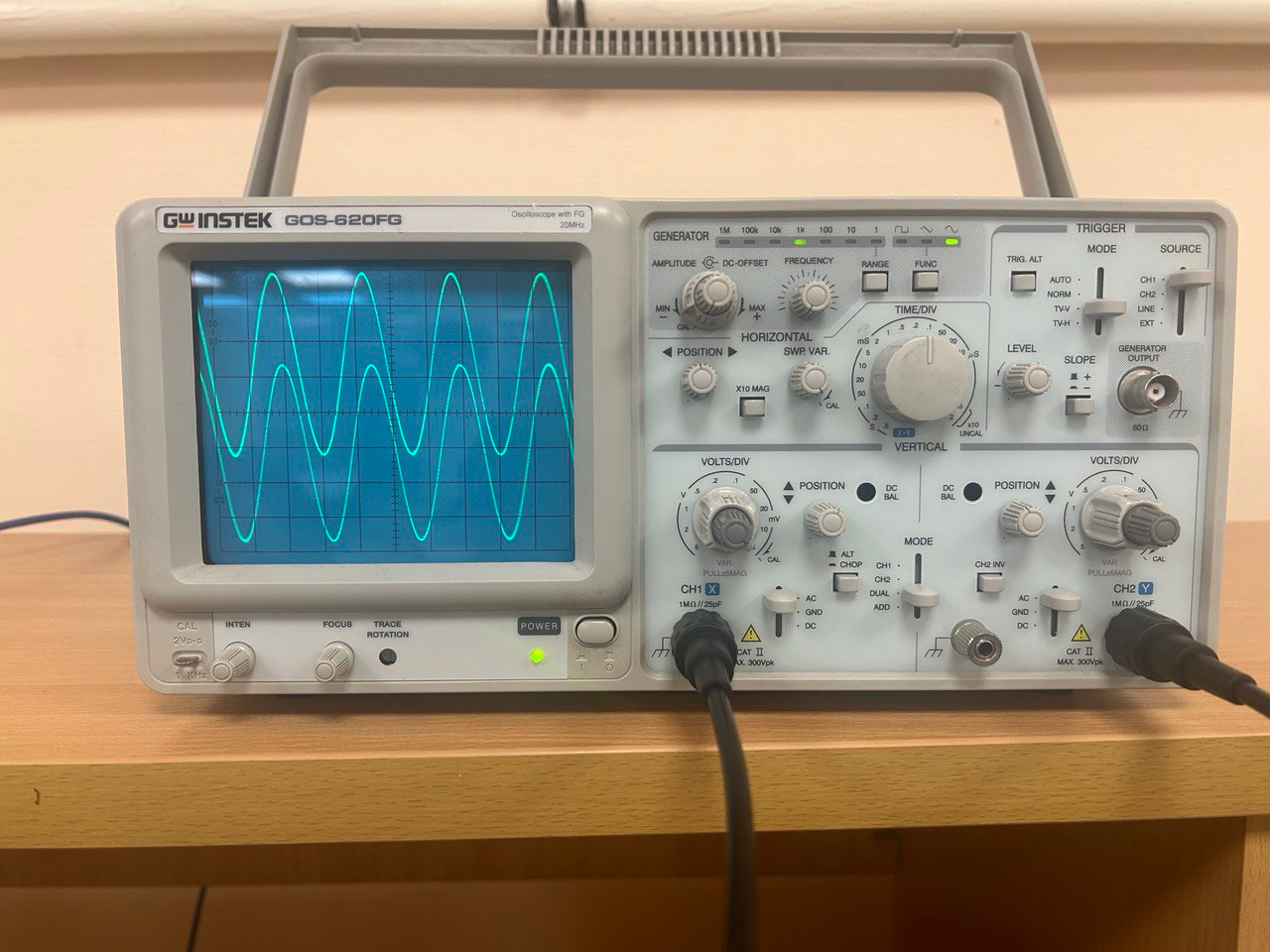

Рисунок 1 – осциллограммы входного и выходного сигналов при активной (резистивной) нагрузке

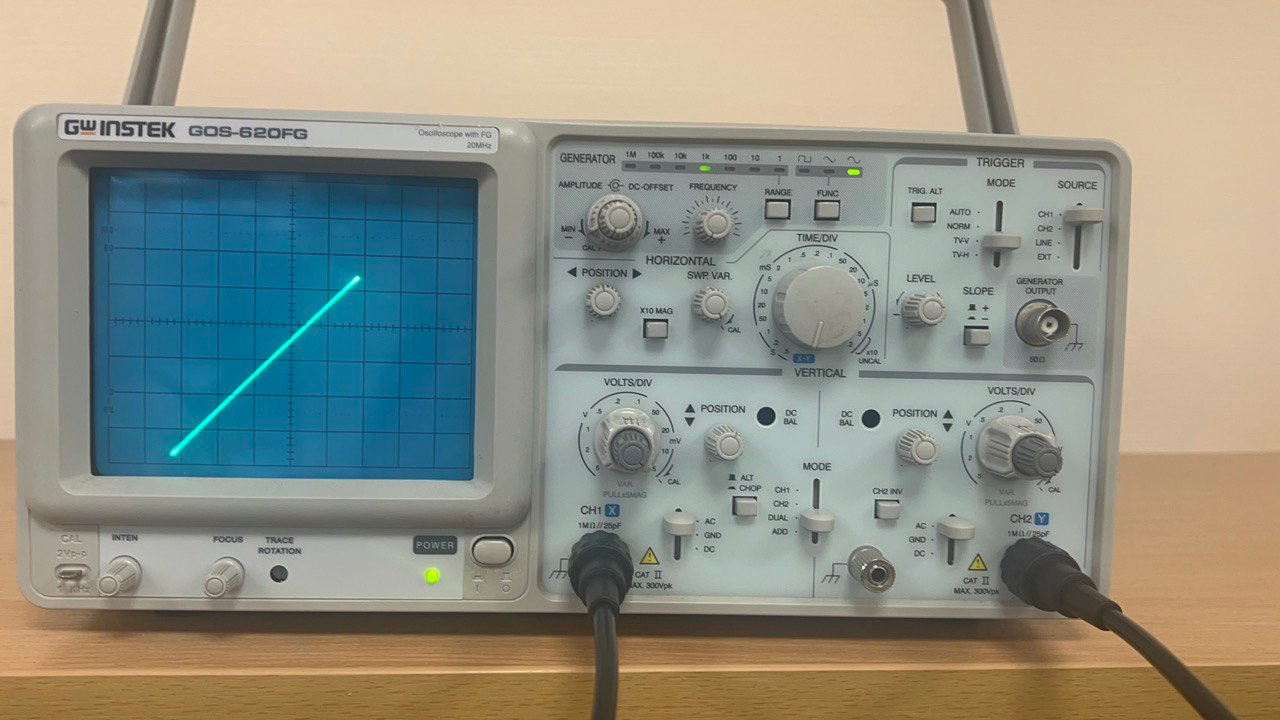

Рисунок 2 – передаточная характеристика при активной (резистивной) нагрузке

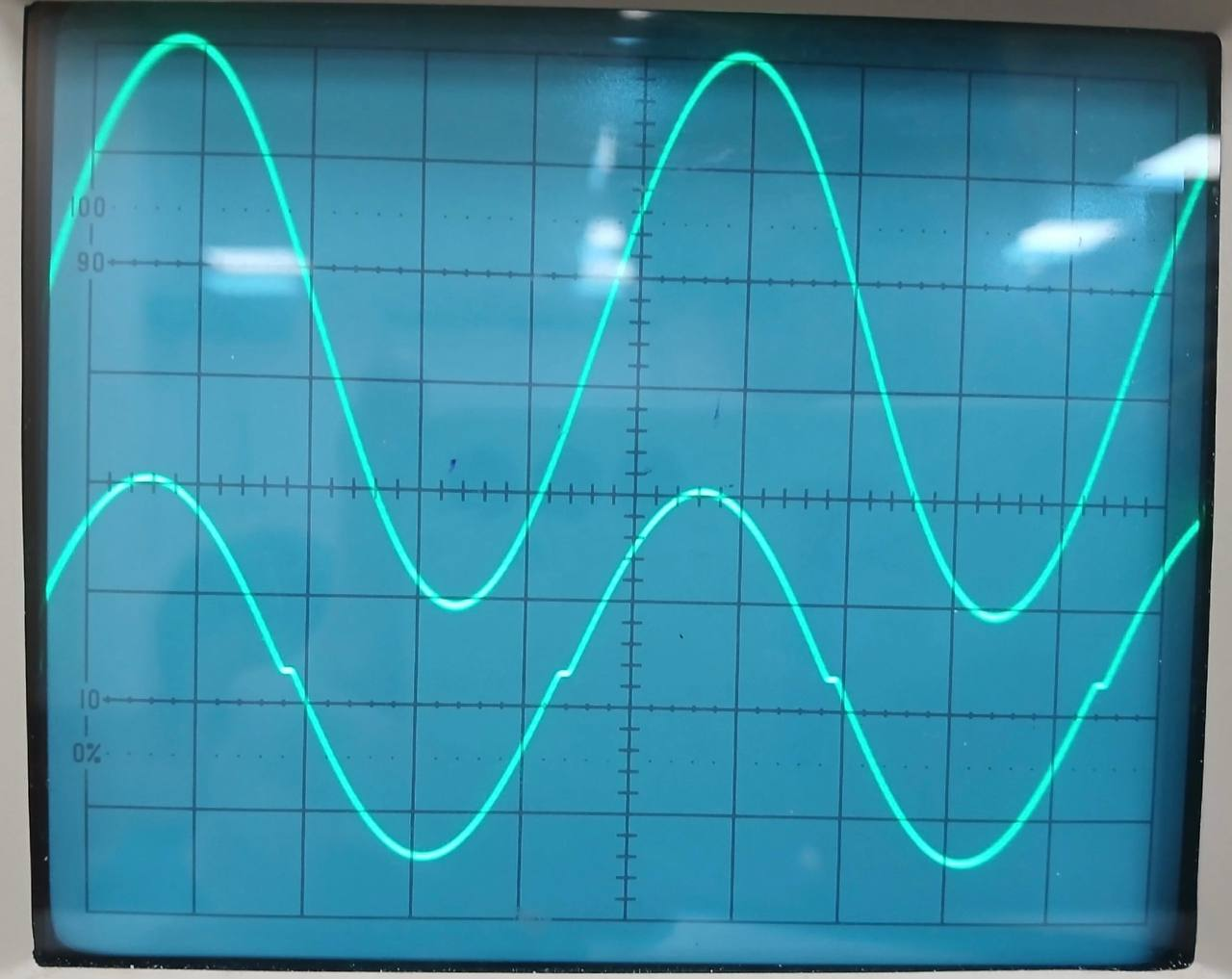

Рисунок 3 – осциллограммы входного и выходного сигналов при активно-ёмкостной нагрузке

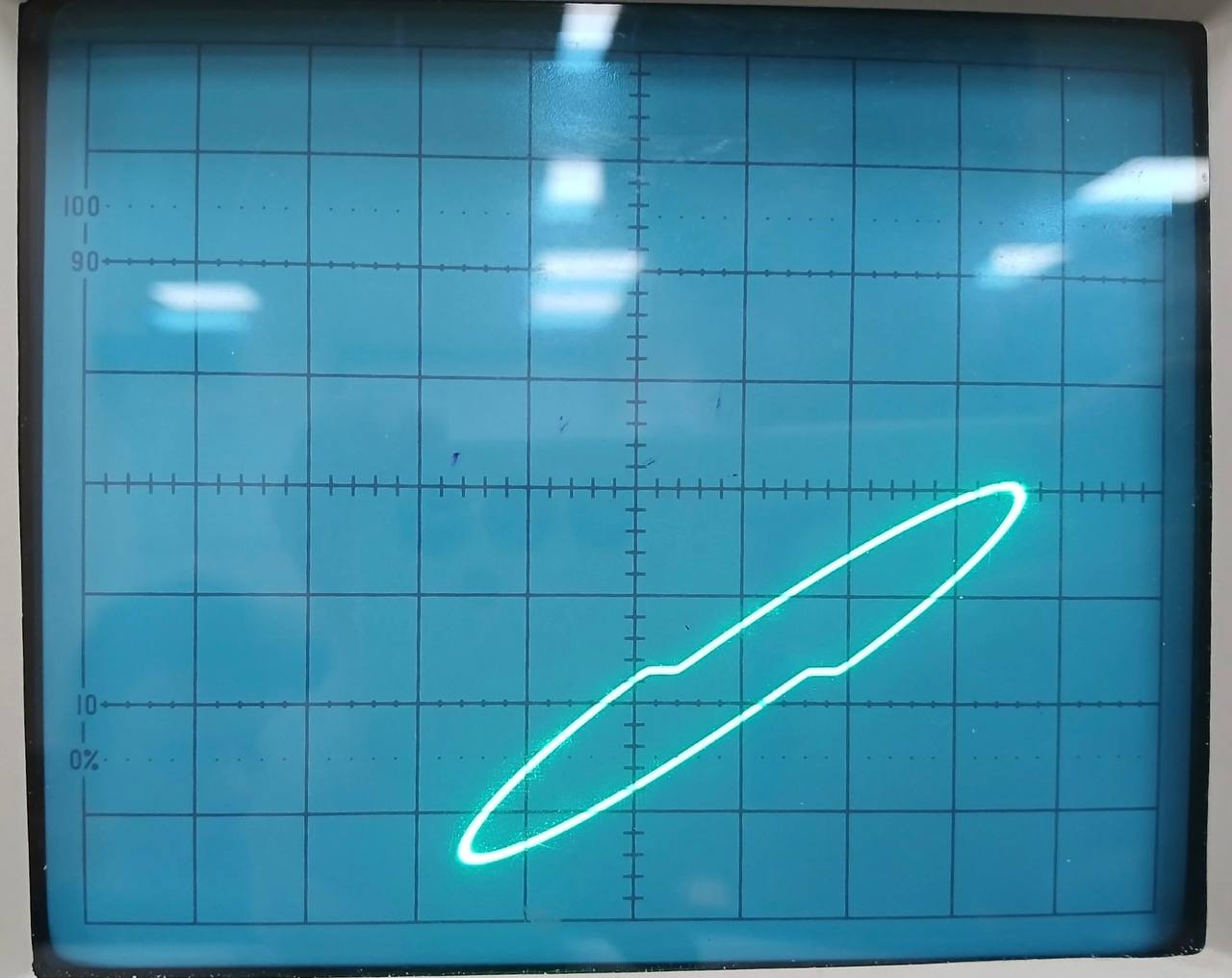

Рисунок 4 – передаточная характеристика при активно-ёмкостной нагрузке

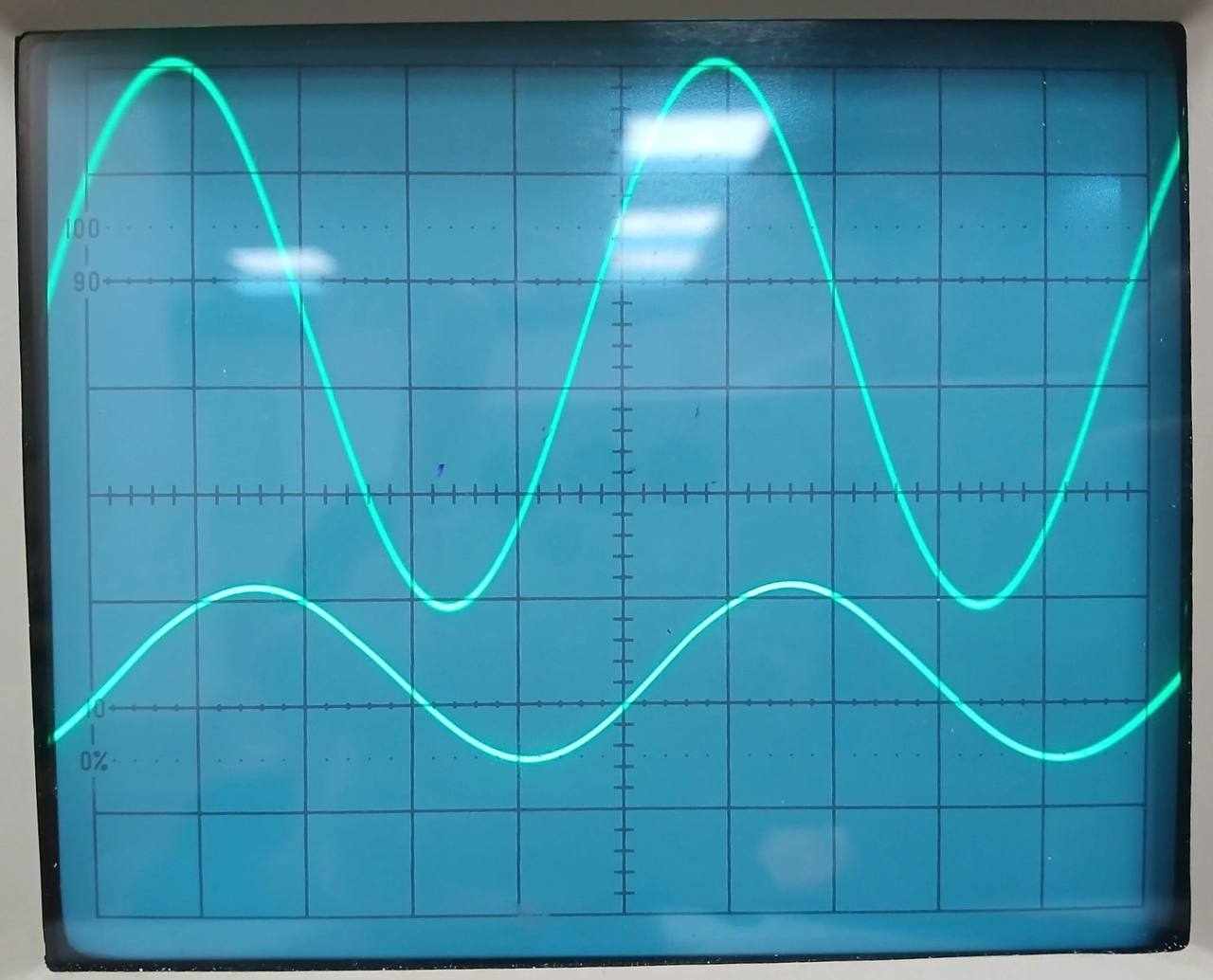

Рисунок 5 – осциллограммы входного и выходного сигналов при активно-индуктивной нагрузке

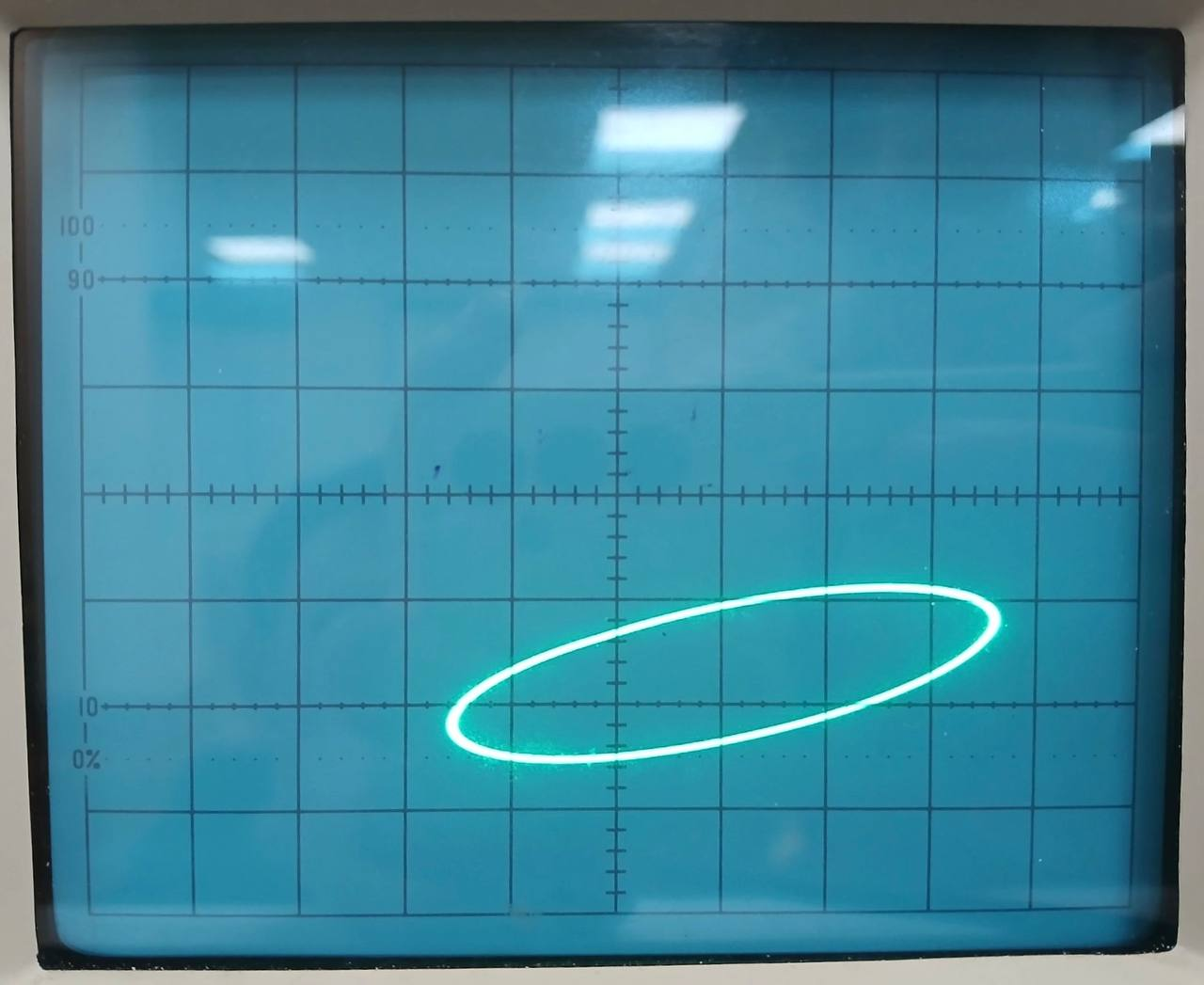

Рисунок 6 – передаточная характеристика при активно-индуктивной нагрузке

Вывод: В ходе проведения данной лабораторной работы были проанализированы принципы работы парафазного усилителя мощности, определены основные характеристики. Кроме этого, были рассмотрены принципы работы двухтактного усилителя мощности на биполярных транзисторах.

Также были изучены осциллограммы входного и выходного сигналов при активной (резистивной), активно-ёмкостной и активно-индуктивной нагрузке и их передаточные характеристики.

Протокол:
