_{МИНОБРНАУКИ РОССИИ}

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра Электроакустики и ультразвуковой техники

отчет

по лабораторной работе №7

по дисциплине «Элементная база электроники»

Тема: Сравнительное исследование одиночных усилительных каскадов на биполярных транзисторах

Студенты гр. 358		.
		.
		.
Преподаватель		.

Санкт-Петербург

2025

Протокол наблюдений к лабораторной работе №7 «СРАВНИТЕЛЬНОЕ ИССЛЕДОВАНИЕ ОДИНОЧНЫХ УСИЛИТЕЛЬНЫХ КАСКАДОВ НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ»

Таблица 7.1

, Ом	, Ом	В	, В
10	470
10	220
100	100

Таблица 7.2

	Схема с ОЭ	Схема с ОК	Схема с ОБ
В
, В
, В
, В
, В	(при	(при кОм)	(при
, В	(при	(при	(при
мА
, мА
кОм
, кОм

Студенты гр. 358		.
		.
		.
Преподаватель		.

Цель работы – ознакомление с принципами работы одиночных усилительных каскадов на биполярных транзисторах.

Основные теоретические положения

Усилительный каскад – элементарная электронная схема, задачей которой является обеспечение усиления полезного сигнала.

Коэффициент усиления – усиление по напряжению, регулируемое отношением сопротивления в цепи коллектора и в цепи эмиттера.

Рабочая точка – точка на плоскости выходных характеристик усилительного прибора, связывающее текущее значения напряжений и токов в нем.

Базовый делитель – делитель напряжения, состоящий из резисторов, которые используются в усилительном каскаде с общим эмиттером для задания положения рабочей точки на нагрузочной прямой.

Входное сопротивление – сопротивление, используемое в качестве нагрузки на усилительный каскад.

Обработка результатов

1. Зависимость коэффициента передачи по напряжению от сопротивлений на Коэффициент передачи по напряжению при различных сопротивлениях

Меняя в цепи усилительного каскада с общим эмиттером сопротивления, найдем соответствующие напряжения на входе и выходе. Определим коэффициенты передачи по напряжению для каждого случая и представим полученные данные в таблице 1:

Таблица 1 – коэффициент передачи по напряжению при различных сопротивлениях

, Ом	, Ом	В	, В
10	470	0.35	6.12	17.49
10	220	0.72	2.92	4.06
100	100	1.52	1.03	0.68

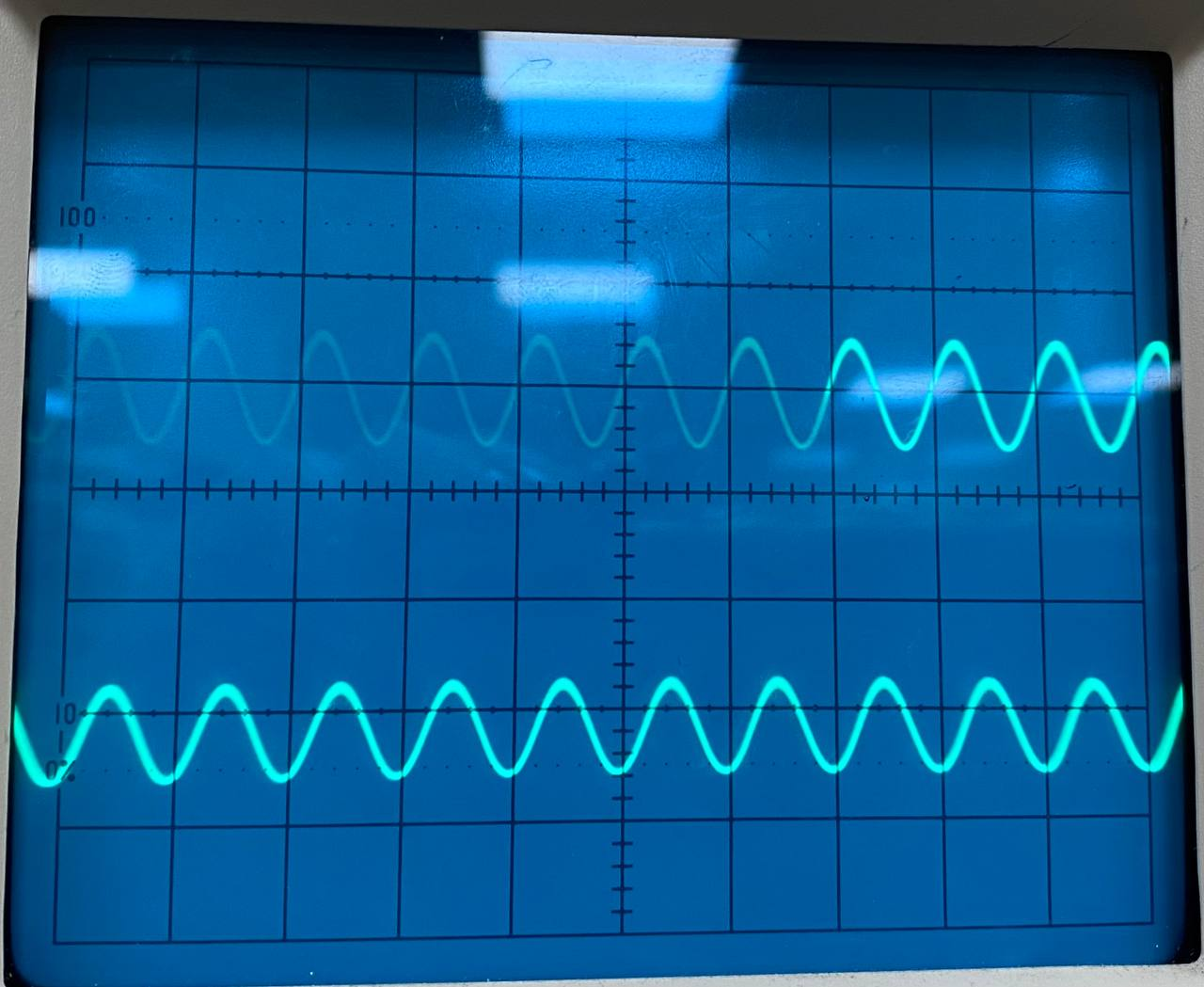

Случай, описывающий равенство сопротивлений в цепи эмиттера и коллектора, представлен на рисунке 1:

Рисунок 1 – равенство сопротивлений в цепи эмиттера и коллектора

2. Одиночные усилительные каскады

Поочередно собрав на наборном поле цепи усилительного каскада с общим эмиттером и коллектором, установим частоту синусоидального сигнала 1 кГц. Сняв основные параметры и представив их в таблице 2, на примере схемы с ОЭ покажем следующие вычисления:

Таблица 2 – параметры в цепях усилительных каскадов

	Схема с ОЭ	Схема с ОК
В	0.37	1.62
, В	5.35	1.25
, В	0.35	0.23
, В	0.04	1.24
, В	(при 0.02	(при кОм) 1.24
, В	(при 4.25	(при 0.02
мА	0.02	2.64
, мА	4.25	0.004
	14.46	0.77
	212.5	0.002
	3072.75	0.0015
кОм	266.5	0.0038
, кОм	3.86	0.076

Вывод: В ходе проведения данной лабораторной работы были изучены принципы работы одиночных усилительных каскадов на биполярных транзисторах.

Кроме этого, были определены коэффициенты передачи по току, напряжению и мощности для цепей с общим эмиттером и коллектором, а также их входное и выходные сопротивления.

Данные, полученные в ходе выполнения лабораторной работы, сильно расходятся с теоретическими, что может говорить о некорректной работе усилителя. Например, для схемы с общим коллектором коэффициент усиления по току должен быть 20-200, а у нас – 0.002, а для схемы с общим эмиттером коэффициент передачи по напряжению должен быть равен нескольким сотням, а мы получили лишь 14.46.

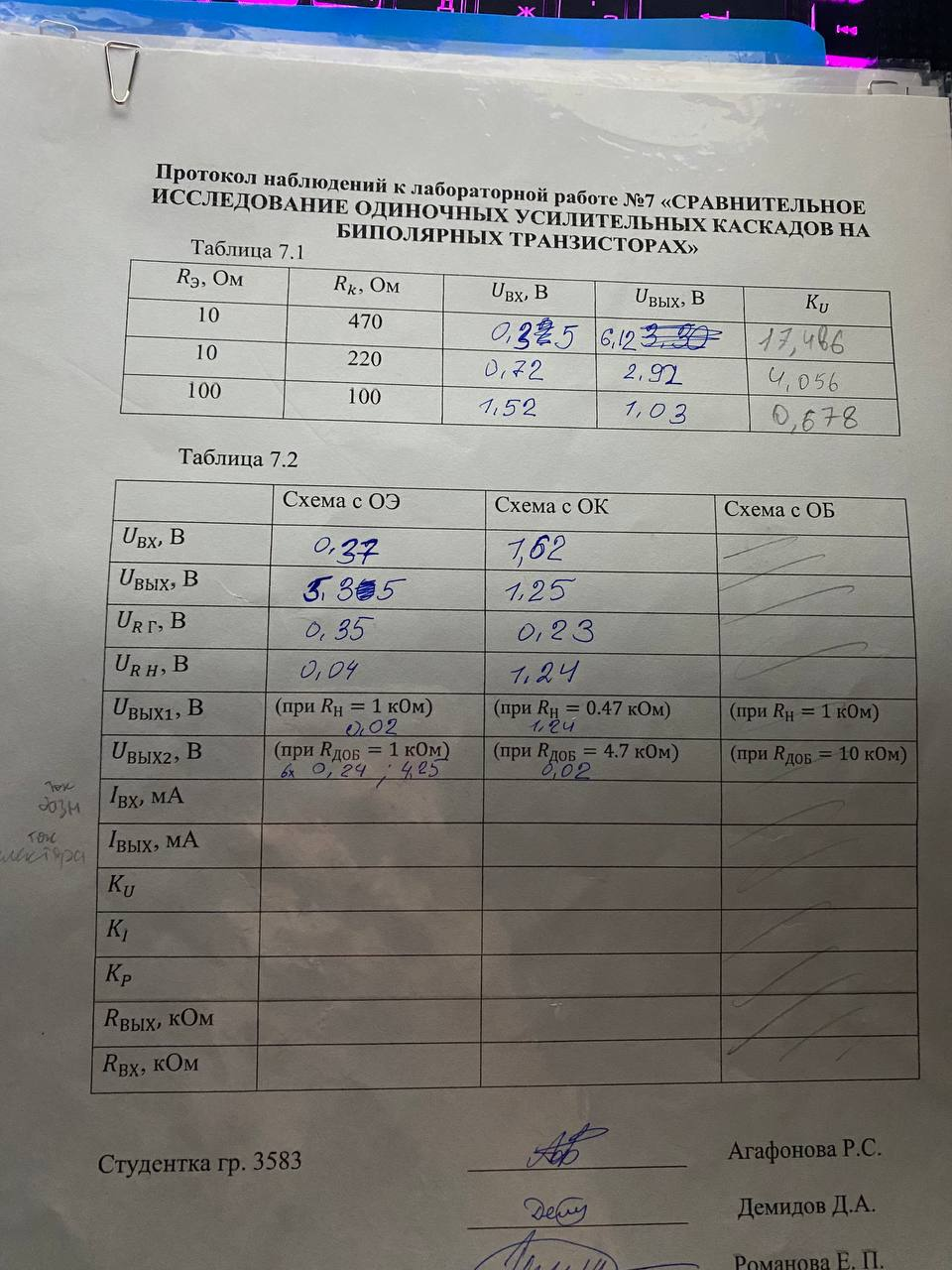

Протокол:
