Протокол наблюдений к лабораторной работе №5 «ИССЛЕДОВАНИЕ ВОЛЬТ-АМПЕРНЫХ ХАРАКТЕРИСТИК ТИРИСТОРОВ»

Таблица 7.1

	I, мА	5	10	20	30	40
Динистор ( )	U, В
Тринистор ( )	U, В
Симистор при +U ( )	U, В
Симистор при –U ( )	U, В

Студенты гр. 358		.
		.
		.
Преподаватель		.

Цель работы – изучение основных характеристик, процессов работы и областей применение тиристоров.

Основные теоретические положения

Тиристоры – переключающие полупроводниковые приборы, имеющие четырёхслойную структуру. Они имеют два устойчивых состояния: открытое (проводящее) и закрытое (непроводящее). Они выпускаются с двумя или тремя выводами. В первом случае они называются динисторами (или диодными тиристорами), во втором – тринисторами (триодными или управляемыми тиристорами).

Управляемые тиристоры имеют кроме основных выводов «Анод» и

«Катод» третий вывод «Управляющий электрод». Подавая на него импульс тока положительной полярности, мы принудительно открываем один из транзисторов, второй транзистор также открывается, так как через его базу начинает протекать ток коллектора другого транзистора.

Важно, что управляемый тиристор остаётся во включенном состоянии и после снятия управляющего тока. Он выключается только при снижении тока через него ниже тока удержания. Причём, для того чтобы тиристор не включился самопроизвольно при следующей подаче на него прямого напряжения, он должен находиться в выключенном состоянии определённое время, называемое временем восстановления запирающих свойств. Кроме того, скорость нарастания анодного напряжения не должна превышать для данного типа тиристоров допустимую величину.

Обработка результатов

Собрав схему для вольт-амперной характеристики, мы определили напряжения включения. Также для этой схемы, уменьшая напряжения источника, запишем соответствующие значения напряжения на динисторе. Экспериментальные данные представлены в таблице 1, а вольт-амперная характеристика – на рисунке 1.

Собрав цепь для исследования характеристик управляемых тиристоров, зафиксируем значения и для тринистора, симистора при +U и –U. Результаты измерений представлены в таблице 1:

Таблица 1 – Экспериментальные данные

	I, мА	5	10	20	30	40
Динистор ( )	U, В	0.7	0.72	0.75	0.77	0.78
Тринистор ( )	U, В	0.79	0.82	0.85	0.86	0.88
Симистор при +U ( )	U, В	0.76	0.79	0.83	0.86	0.88
Симистор при –U ( )	U, В	0.76	0.78	0.83	0.86	0.88

Построим вольт-амперные характеристики:

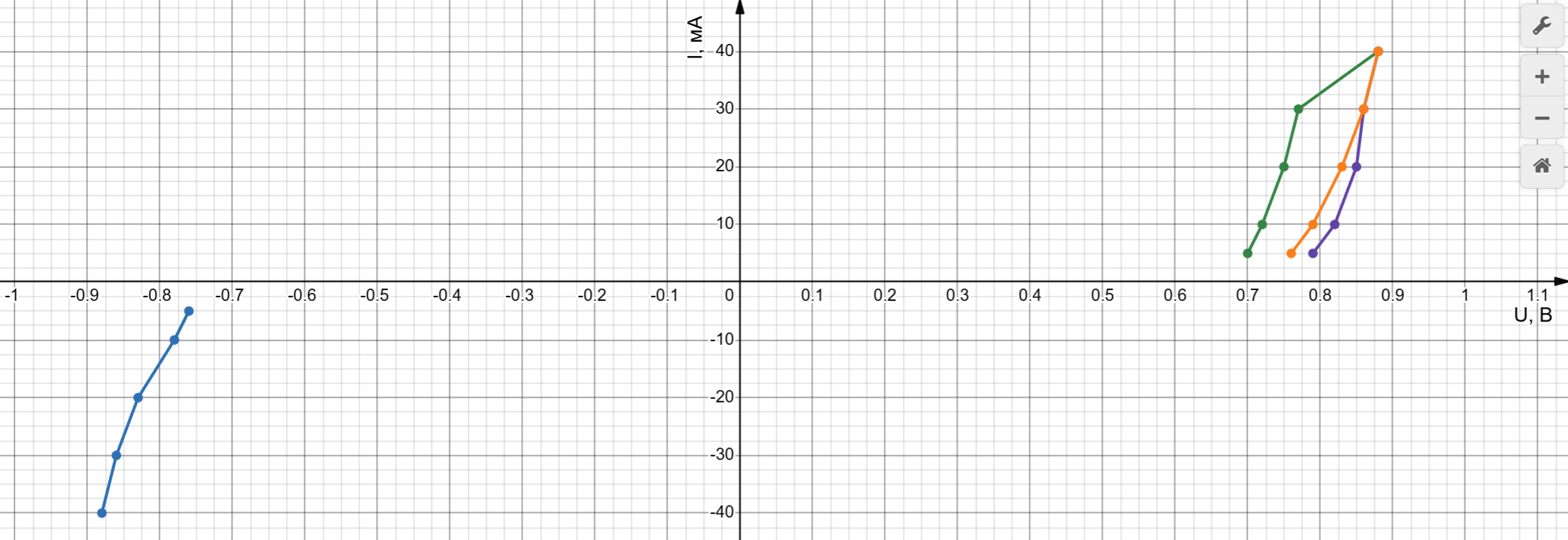

Рисунок 1 – Вольт-амперные характеристики (динистор-зеленый, тринистор-фиолетовый, симистор +U-оранжевый, симистор –U-голубой)

Вывод: В ходе проведения данной лабораторной работы были изучены основные характеристики, процессы работы и области применения тиристоров.

Также были определены напряжения включения динистора , токи удержания и открытия управляющего электрода для тринистора и симистора при +U и -U. Полученные значения были представлены в таблице 1.

Кроме этого, по измеренным значениям были построены графики вольт-амперной характеристики для динистора, тринистора и симистора (рисунок 1).

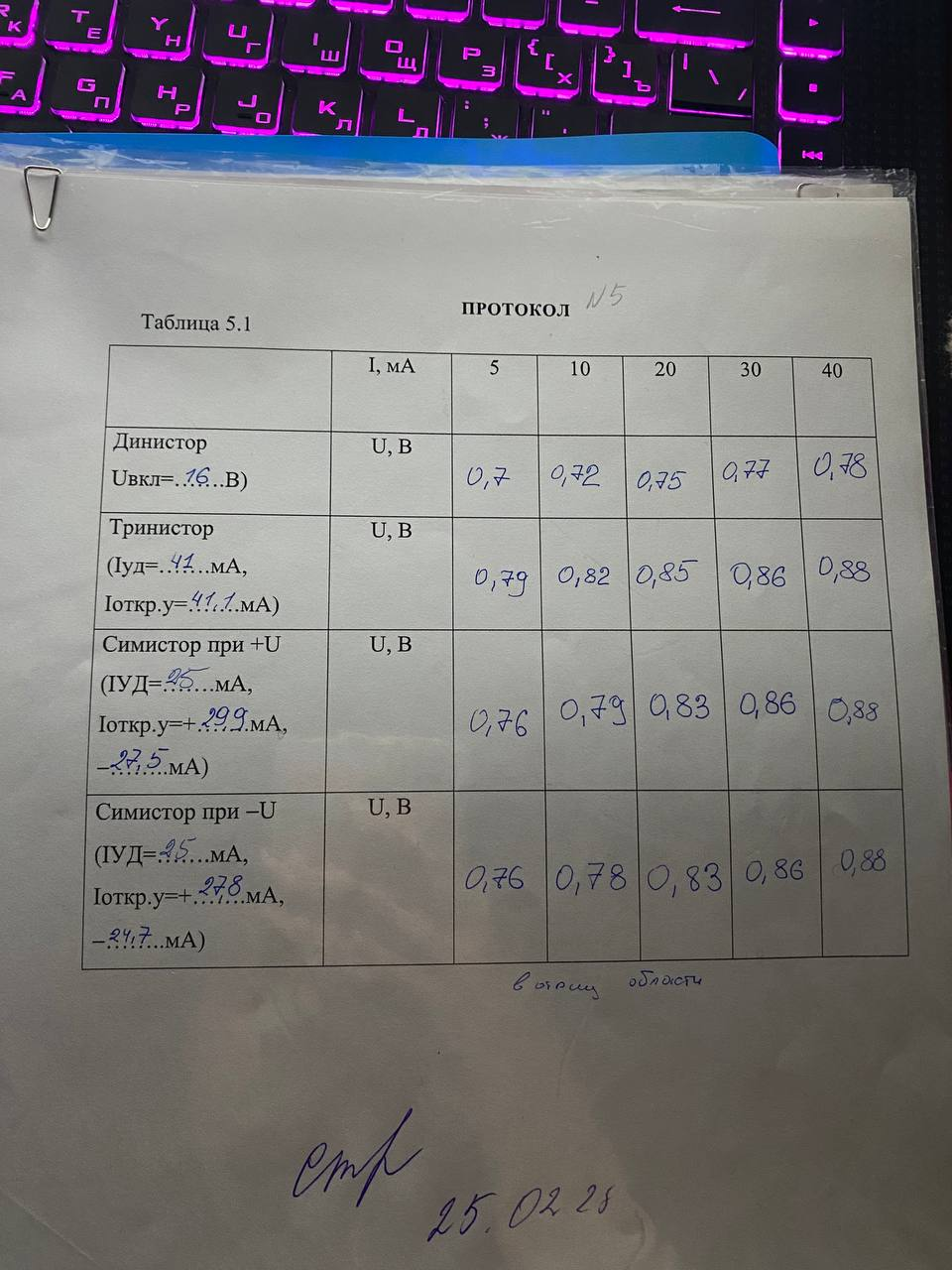

Протокол:
