.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра Электроакустики и ультразвуковой техники
отчет
по лабораторной работе №4
по дисциплине «Элементная база электроники»
Тема: Исследование диода с переменной ёмкостью(Варикапа)
Студенты гр. 358 |
|
. |
|
|
. |
|
|
. |
Преподаватель |
|
. |
Санкт-Петербург
2025

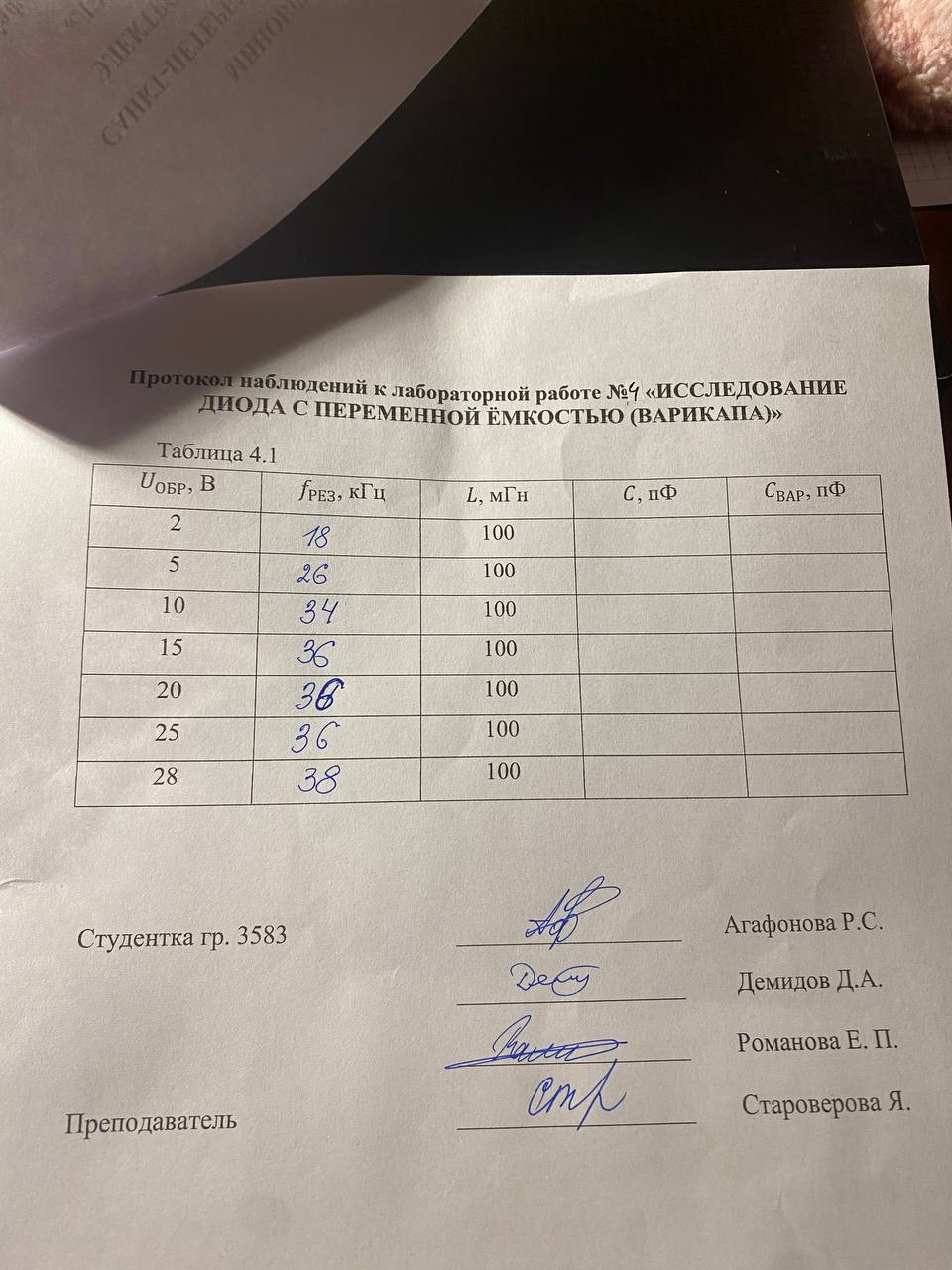

Протокол наблюдений к лабораторной работе №3 «ИССЛЕДОВАНИЕ ДИОДА С ПЕРЕМЕННОЙ ЁМКОСТЬЮ (ВАРИКАПА)»
Таблица 4.1
|
|
|
|
|
2 |
|
100 |
|
|
5 |
|
100 |
|
|
10 |
|
100 |
|
|
15 |
|
100 |
|
|
20 |
|
100 |
|
|
25 |
|
100 |
|
|
28 |
|
100 |
|
|
Студенты гр. 358 |
|
. |
|
|
. |
|
|
. |
Преподаватель |
|
. |
Цель работы – исследовать работу диода с переменной ёмкостью (варикапа).
Основные теоретические положения
Варикап — полупроводниковый диод, работа которого основана на зависимости барьерной ёмкости p-n-перехода от обратного напряжения. Р-n переход запертого кремниевого диода подобен диэлектрику конденсатора. Приложенное обратное напряжение влияет на толщину p-n перехода, и соответственно на емкость запорного слоя.
Для измерения емкости запорного слоя в данной работе используется резонансный метод в параллельном резонансном контуре. В работе нужно учесть также собственную емкость катушки индуктивности, которая соизмерима с емкостью варикапа. Она определяется по собственной резонансной частоте катушки индуктивности и, затем, вычитается из общей резонансной емкости.
Варикапы применяются в качестве элементов с электрически управляемой ёмкостью в схемах перестройки частоты колебательного контура в частотно-избирательных цепях, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и др.
Обработка результатов
Осциллограмма варикапа
При подаче переменного напряжения с
частотой порядка 50-60 Гц в цепи с
осциллограмма
варикапа будет выглядеть следующим
образом:

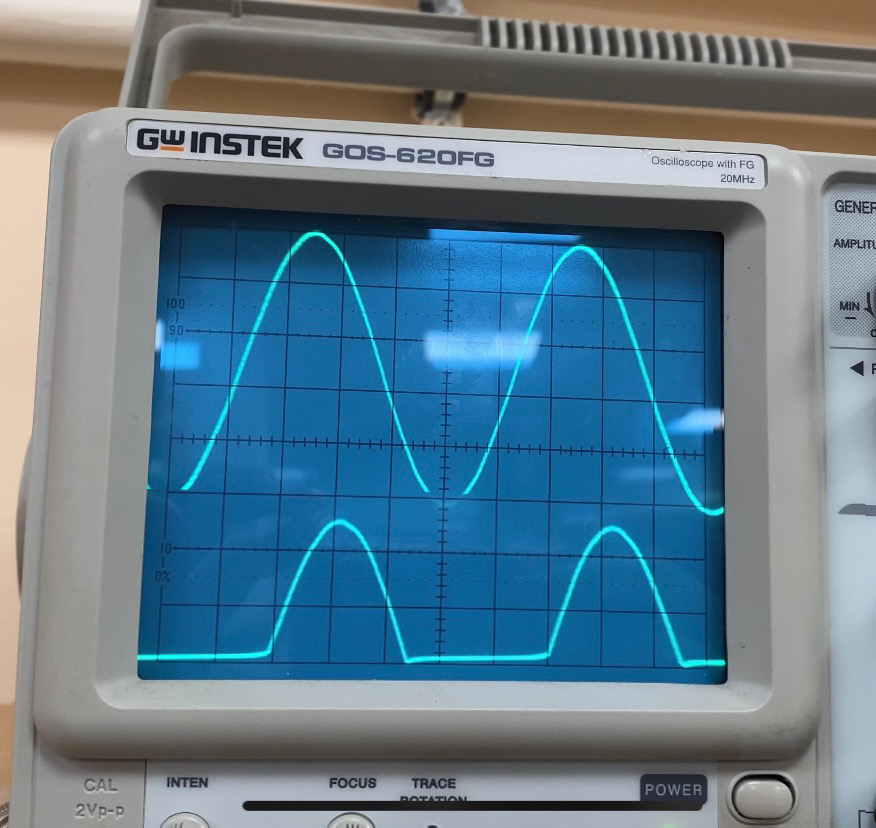

Рисунок 1 – Осциллограмма варикапа
Цепь параллельного резонансного контура
При изменении обратного постоянного напряжения варикапа значения резонансной частоты выглядят следующим образом:
Таблица 1 – зависимость резонансной частоты от обратного напряжения
, B |
, кГц |
2 |
18 |
5 |
26 |
10 |
34 |
15 |
36 |
20 |
36 |
25 |
36 |
28 |
38 |
Построим график изменения резонансной частоты от обратного напряжения варикапа:
Рисунок 2 – изменение резонансной частоты от обратного напряжения варикапа
Ёмкость варикапа
Вычислим общую емкость резонансной цепи по измеренным резонансным частотам и индуктивности по формуле:
где - общая емкость цепи, - индуктивность катушки, - резонансная частота.
Для определения собственной емкости катушки воспользуемся формулой:
где
- резонансную частоту контура без
варикапа.
Определим емкость варикапа как разность общей емкости при каждом значении обратного напряжения и неизменной собственной емкости катушки:
Все вычисления запишем в таблицу 2:
Таблица 2 – значения емкостей цепи
|
|
|
|
18 |
100 |
0.078 |
|
26 |
100 |
0.037 |
|
34 |
100 |
0.022 |
|
36 |
100 |
0.02 |
|
36 |
100 |
0.02 |
|
36 |
100 |
0.02 |
|
38 |
100 |
0.018 |
|
Построим график зависимости емкости от обратного напряжения :

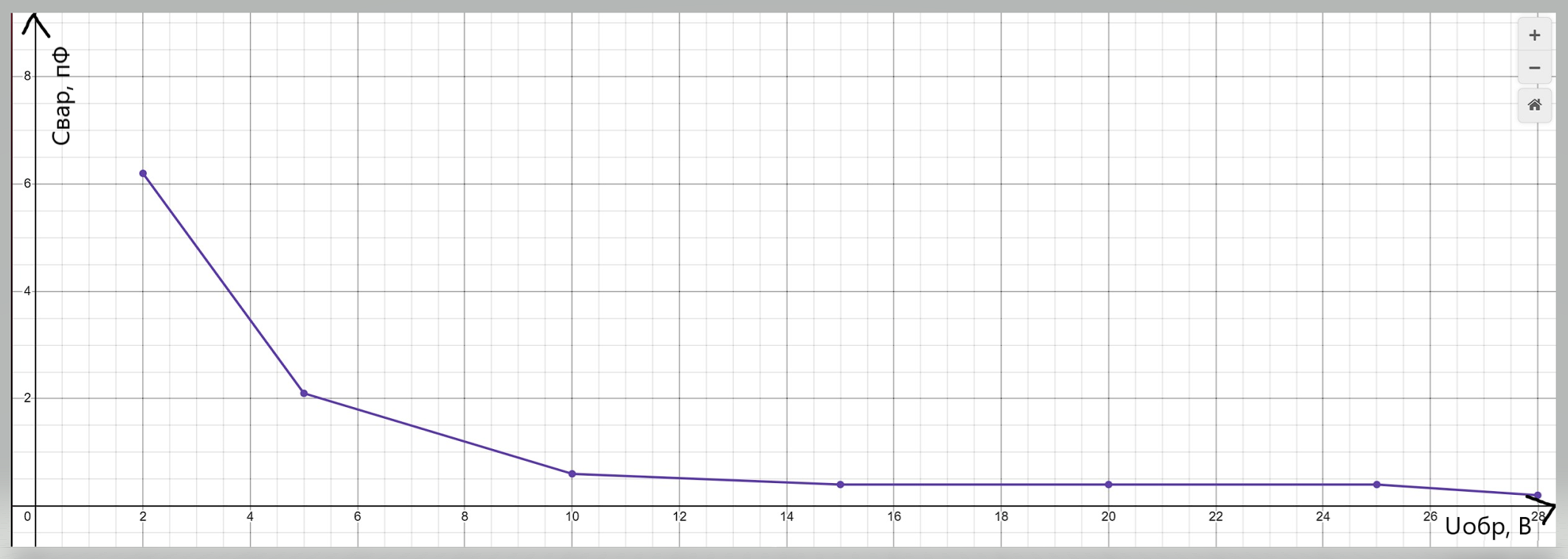

Рисунок 3 – зависимость емкости от обратного напряжения
Вывод: В ходе проведения данной лабораторной работы была исследована работа диода с переменной ёмкостью (варикапа), рассмотрены принципы его функционирования и вольтамперная характеристика.
Кроме этого, рассмотрена зависимость резонансной частоты от обратного напряжения варикапа в параллельном резонансном контуре, был построен график данной зависимости.
Также были вычислена общая ёмкость цепи по измеренным в работе резонансным частотам, собственная ёмкость катушки цепи без варикапа при . По этим данным была определена ёмкость варикапа, и построен график зависимости емкости от обратного напряжения .
