Подвох, при выборе фонаря учитывай фокусировку фонаря – широкий луч или луч, сведенный в точку.

Кандела (обозначение: кд, cd) — одна из семи основных единиц измерения системы СИ, равна силе света, испускаемого в заданном направлении источником света частотой 540•1012 герц, энергетическая сила света которого в этом направлении составляет (1/683) Вт/ср. Такая частота соответствует зелёному цвету. Человеческий глаз обладает наибольшей чувствительностью в этой области спектра. Если излучение имеет другую частоту, то для достижения той же силы света требуется большая или меньшая энергетическая интенсивность. Сила света, излучаемая свечой, примерно равна одной канделе (лат. candela

— свеча), поэтому раньше эта единица измерения называлась «свечой», сейчас это название является устаревшим и обычно не используется.

Расчет искусственной освещенности

Прежде всего, подсчитывают число ламп в помещении и суммируют их мощность в ваттах. Разделив полученную величину на площадь помещения, получают удельную мощность ламп в ваттах на 1 м2. Затем умножают удельную мощность ламп на коэффициент (е). Указанный коэффициент означает количество люксов, которое дает удельная мощность, равная 1 Вт/м2 (табл. 5).

Таблица 5

Значение коэффициента (е)

Лампы подвешивают в шахматном порядке над краями проходов на безопасной

высоте на расстоянии 5—6 м одна от другой.

В животноводческих помещениях для выполнения технологических процессов необходимо и искусственное освещение, так как естественное освещение обеспечивает только 70% требуемой продолжительности освещения в весеннелетний период и лишь 20% в осенне-зимний период. Причем в помещениях используется искусственное освещение: технологическое (рабочее) и дежурное.

Дежурное освещение служит для наблюдения за животными в ночное время и обеспечивается 10-15 % светильников (ламп) рабочего освещения в помещении.

Искусственное освещение характеризуется удельной мощностью ламп, выраженной в ваттах на м2 (Вт/м2). Нормативные значения искусственного освещения приведены в

приложении (“Нормы естественного и искусственного освещения животноводческих помещений”). При использовании современных энергосберегающих и светодиодных ламп используют эквивалентную мощность, приведенную к лампам накаливания, а не реальную мощность этих ламп.

Пример: коровник на 200 животных размером 66 м на 21 м имеет площадь пола 1386 м2. Удельная мощность ламп для коровника 4,5 Вт/м2.

Для определения количества ламп необходимо умножить площадь пола на норму удельной мощности и полученную величину разделить на мощность 1 лампы. Общая мощность освещенности, выраженная в ваттах, составляет 6237 Вт (4,5Вт/м2× 1386м2).

В коровнике необходимо 62 лампы накаливания при мощности 1 лампы 100 Вт (6237 Вт/100 Вт, округляем до целых), которые располагают в 4 ряда по 15-16 штук в каждом.

При ширине животноводческих зданий 12 м и менее, эффективно располагать лампы в 2 ряда, при ширине 12-18 м подвешивают лампы в 3 – 4 ряда, более 18 м - 4 – 5 рядов.

Дежурное освещение обеспечивается 6-9 лампами мощностью 100 Вт каждая (т. е. 1015% от рабочего освещения).

Светотехнический метод и определение коэффициента естественной освещенности (КЕО)

Сила света при естественной и искусственной освещенности определяется люксметром.

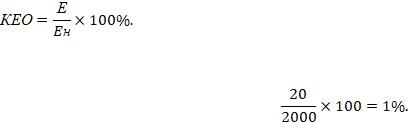

В практике строительства животноводческих помещений для нормирования естественной освещенности используют коэффициент естественной освещенности (КЕО). Под коэффициентом естественной освещенности понимается отношение горизонтальной освещенности внутри помещения (Е) к освещенности (в это же время) под открытым небом (Ен) на горизонтальной плоскости, выраженное в процентах:

Если определенная люксметром освещенность в помещении равна 20 лк, а наружная

— 2000 лк, то КЕО будет равен:

КЕО помещений для животных принимается: при верхнем и комбинированном освещении не менее 0,8; при боковом — 0,5; в свинарниках для откармливания свиней — не менее 0,3.

Естественную освещенность в помещениях измеряют в течение всего светового дня каждые два часа 1—2 раза в неделю во все периоды года в зонах наибольшей, средней и минимальной освещенности у пола (на уровне нахождения животных). Измерения проводят в двух точках в каждой зоне.

Фотометрия. Под фотометрией понимается измерение силы света, естественной и искусственной освещенности и яркости. Приборы, употребляемые для этой цели, называются фотометрами или люксметрами.

Дляизмеренияосвещенности влюксах пользуютсяобъективнымлюксметромтипаЮ- 116.ЛюксметрЮ-116состоитизселеновогофотоэлементаигальванометраилиамперметра. Прибор имеет две шкалы: 0-100 и 0-30. На каждой шкале точками отмечено начало диапазона измерений: на шкале 0-100 точка находится над отметкой 20, на шкале 0-30 точка

находится над отметкой 5. Прибор имеет корректор для установки стрелки в нулевое положение. На боковой стенке корпуса измерителя расположена вилка для присоединения селенового фотоэлемента. Селеновый фотоэлемент находится в пластмассовом корпусе и присоединяется к измерителю шнуром с розеткой. Для уменьшения косинусной погрешности применяется насадка на фотоэлемент, состоящая из полусферы, выполненной из белой светорассеивающей пластмассы и непрозрачного пластмассового кольца, имеющего сложный профиль. Насадка обозначена буквой К. нанесенной на ее внутреннюю сторону. Эта насадка применяется не самостоятельно, а совместно с одной из трех других насадок, имеющих обозначение М, Р, Т. Каждая из этих трех насадок совместно с насадкой Кобразуеттрипоглотителясобщимкоэффициентомослабления10,100,1000иприменяется для расширения диапазонов измерений.

Для подготовки к измерению установите измеритель люксметра в горизонтальное положение. Проверьте, находится ли стрелка прибора на нулевом делении шкалы, для чего фотоэлемент отсоедините от измерителя люксметра. В случае необходимости с помощью корректора установите стрелку прибора на нулевое деление шкалы.

Порядок отсчета значения измеряемой освещенности, следующий против

нажатой кнопки, определяют выбранное с помощью насадок (или без насадок) наибольшее значение диапазонов измерений. При нажатой правой кнопке, против

которой нанесены наибольшие значения диапазонов измерений кратные 10, следует пользоваться для отсчета показаний шкалой 0-100. При нажатой левой кнопке, против

которой нанесены наибольшие значения диапазонов измерений кратные 30, следует пользоваться шкалой 0-30. Показания прибора в делениях по соответствующей шкале умножают на коэффициент ослабления, зависящий от применяемых насадок

Например, на фотоэлементе установлены насадки К, Р нажата левая кнопка, стрелка показывает 10 делений по шкале 0-30. Изменяемая освещенность равна 10x10 = 100 Лк.

Для получения правильных показаний люксметра оберегайте от излишней освещенности, не

соответствующей выбранным насадкам. Поэтому, если величина измеряемой освещенности неизвестна начинайте измерения с установки на фотоэлемент насадок К, Т.

Рис. 8. Люксметры.

селеновый фотоэлемент
