От верхнего и бокового освещения (комбинированного).

№ точки	Определение расчетных значений КЕО
	ерб	ерв	ерк=ерб+ерв	еркср
1	7,56	1,41	8,97	4,1
2	3,88	2,1	5,98
3	2,84	2,09	4,93
4	1,59	2,32	3,91
5	0,63	2,64	3,27
6	0,84	3,46	4,3
7	0,16	4,11	4,27
8	0,14	4,35	4,49
9	0,14	3,96	4,1
10	0,11	3,1	3,21

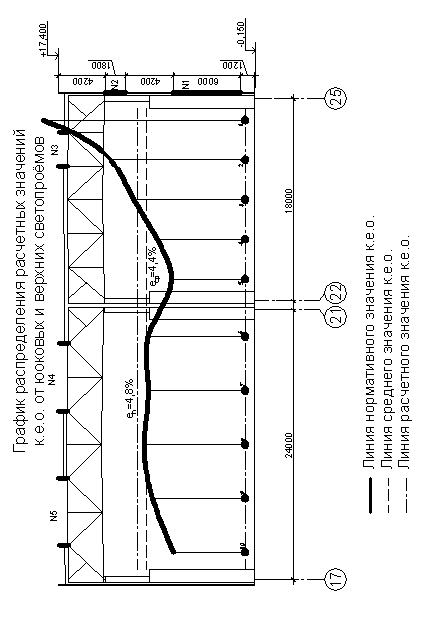

Анализ результатов расчета.

1. К.Е.О. е^к_ср=4,4 % что меньше К.Е.О. е_n=4,8 % на -9 % следовательно освещенность количественно соответствует требуемой е_n= е_h х m_n= 2,4 х 2=4,8%

2. е_max / e_min=2,79 % что меньше 4% следовательно равномерность освещения соответствует требуемой.

Вывод: Естественное освещение в цехе соответствует нормам СНиП «Естественное и искусственное освещение» для выполнения работ категории II-б. Процент расхождения составляет не более 10%, это означает что размеры световых проемов заложенных в данном проекте соответствует нормам по освещенности.

Приложение г Теплотехнический расчет.

Исходные данные:

• район строительства – г. Саратов;

• расчетная температура внутреннего воздуха tв - +16°С;

• зона влажности района строительства – нормальная;

• влажностный режим помещения – нормальный;

• принимаем условие эксплуатации конструкции – А

• средняя температура отопительного периода t_ht= -5,0 °C;

• продолжительность отопительного периода – z_ht= 198 сут;

• величина коэффициента а _int= 8,7 Вт/(м² °C);

• величина коэффициента а _ext= 23 Вт/(м² °C);

• коэффициенты теплопроводности и толщина слоев:

Расчет утеплителя для наружных стен на базе профнастила (крепление к металлическим колоннам).

Расчет для склада заготовок и склада готовой продукции.

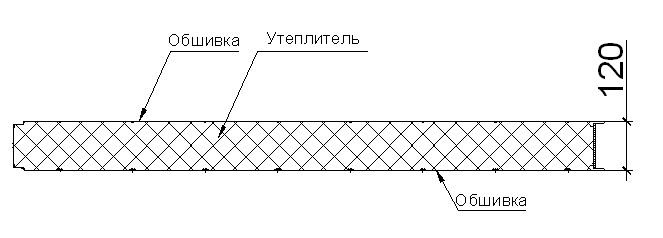

1. Расчет стеновой панели из проф. листа, в качестве утеплителя применяется ЭКСТРУДИРОВАННЫЙ ПЕНОПОЛИСТИРОЛ с коэффициент теплопроводности, не более 0,05 Вт/м°С.

2. Определение градусов-суток отопительного периода, для города Саратов:

Dd=( t_int - t_ht) z_ht;

Dd=(16-(-5)) 198=4158 °C/суток;

3. Расчет нормативного сопротивления наружной ограждающей конструкции теплопередачи R^o_reg по формуле:

R^o_reg=a x Dd + b:

Где: a и b – коэффициенты интерполяции, равные:

a =0,0002, b=1.

R^o_reg= 0,0002 4158 + 1 = 1.9 (м² °C)/Вт

4. Находим общие сопротивление R_общ по формуле:

R_общ= R^o_reg/r;

Где: r – коэффициенты однородности, определяем по СНиП 23-02-2003 «Строительная теплотехника»:

R_о=1.9/0,75= 2,5 (м² °C)/Вт

5. Определяем толщину теплоизолирующего слоя:

Находим общие сопротивление НОК теплопередаче:

R_о=R_int + R₁ + R_ext

R_о=(1/ а _int)+( δ₁/ λ₁)+(1/ а _ext)

=1/8,7+δ₁/ λ₁+1/23

=0,115+ δ₁/ 0,05+0,043

δ₁=(2,5-0,115-0,043) 0,05=0,12

R_о =1/8,7+0,12/0,05+1/23=2,5(м² °C)/Вт

Принимаем δ₁ = 120 мм.

Следовательно толщина утеплителя равна 120 мм.

R^o_reg= r х R_о

R_о= R^o_reg/ r

R_о= 1,9/0,75=2,5

R^o_reg< R_о => 1,9 < 2,5

Вывод: Принимаем толщину утеплителя 120 мм.
