Федеральное агентство по образованию Российской федерации ГОУ-ВПО «Уральский Государственный Технический Университет – УПИ» Имени первого президента России Б.Н. Ельцина
Кафедра архитектуры
Специальность ________________ |
«Строительство и эксплуатация зданий и сооружений » |
Цех сельскохозяйственных машин
Пояснительная записка
К курсовому проекту
по дисциплине «Архитектура зданий и сооружений»
Руководитель |
|
Студент |
|
Группа |
|
2011
|
Содержание |
|
1 |
Общая характеристика здания. |
|
2 |
Объемно – планировочные решения. |
|
3 |
Технологические решения |
|
4 |
Архитектурно – конструктивное решения. |
|
5 |
Пожарная безопасность. |
|
6 |
Светотехнический расчет. |
|
7 |
Теплотехнический расчет. |
|
|
Приложение А - Объемно планировочное решение здания в плане. |
|
|
Приложение Б - Расчет величин вставок в деформационных осадочных швах. |
|
|
Приложение В - Светотехнический расчет. |
|
|
Приложение Г - Теплотехнический расчет. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Общая характеристика здания.
Проект Прессового цеха возводимого в г.Саратов выполнен на основание задания №56 вариант Б, выданного кафедрой архитектуры ГОУ ВПО «УГТУ-УПИ».
Цех входит в состав машиностроительного завода и производит горячую прессовку средних и малых заготовок для различных деталей машин.
Место строительства – г. Саратов.
Здание одноэтажное каркасное.
Состав помещений:
Склад заготовок 1296 м2, категория по взрывопожароопасности Д.
Механическое отделение и инструментальная 1980 м2, категория по взрывопожароопасности Д.
Термическое отделение 756 м2, категория по
взрывопожароопасности Г.
Сборочное отделение 1728 м2, категория по взрывопожароопасности Д.
Малярное отделение и экспедиция 1296 м2, категория по взрывопожароопасности Д.
Степень огнестойкости здания – I.
Класс конструктивной пожарной опасности – С1.
Класс пожарной опасности строительных конструкций – К0.
Класс функциональной пожарной опасности здания – Ф5.
Класс функциональной пожарной опасности помещений – Ф 5.1.
Здание имеет три параллельных пролета и два перпендикулярных.
Планировочная отметка земли -0,150 м.
За условную отметку 0,000 принят уровень чистого пола.
Разряд зрительных работ II-б.
Наружные стены выполнены из трехслойных ребристых панелей толщиной и панели из листовых материалов (профнастил) и минеральной ваты .
Площадь застройки S= 9292,8м2.
Строительный объем V=167270,4м3.
Объемно – планировочные решения.
Здание одноэтажное сблокированное.
Общие размеры в плане 128х72,6 м.
Максимальна отметка по высоте 17,4 м.
№ Пролета |
Наименование пролетов |
В (м) |
Н(м) |
QR(т) |
1 |
Склад заготовок |
18 |
10,8 |
3,2 |
2 |
Механическое отделение и инструментальная |
30 |
13,2 |
8 |
3 |
Термическое отделение |
18 |
10,8 |
5 |
4 |
Сборочное отделение |
24 |
13,2 |
20-7К |
5 |
Малярное отделение и экспедиция |
18 |
13,2 |
8 |
|
Место строительства |
г. Саратов |
||
Объемно – планировочное решение прессового цеха см. Приложение А
Расположение деформационных осадочных и температурных швов, а также величину вставок между осями см. Приложение А, Б.
3 Технологические решения
Цех входит в состав машиностроительного завода и предназначается для сборки сельскохозяйственных машин (веялки, молотилки и пр.).
Заготовки деталей поступают на склад заготовок безрельсовым транспортом, для чего предусматриваются двое распашных автомобильных ворот 4х3 метра. Отсюда заготовки отправляются на механическую обработку на токарных, фрезерных и других станках, расположенных в механическом отделении. Там же находится и мастерская, где производится изготовление, хранение и выдача инструмента для механической обработки. Некоторые детали проходят термическую обработку в термическом отделение. В отделение общей сборки происходит сборка машин, которые затем поступают в малярное отделение и экспедицию, откуда увозят железнодорожным транспортом, для чего в экспедицию вводится на 18 метров железнодорожный путь нормальной колеи. Внутри цеха грузы перемещаются вдоль пролетов мостовыми кранами, а между пролетами автокранами. Термическое отделение оборудовано подвесной крана балкой.
Производственный процессы во всех отделениях, кроме термического, протекают без значительного выделения тепла, пыли и газа. Термическое отделение отделено от всех остальных стеной, и предусмотрен светоаэрационный фонарь.
По санитарной характеристике производственных процессов работающие в цехе относятся к группе I-б и II-б. Цех работает в две смены.
Расчетная внутренняя температура +16°С, нормируемый внутренний перепад для стен и покрытий 7°С.
Естественная освещенность должна рассчитываться на работы средней точности.

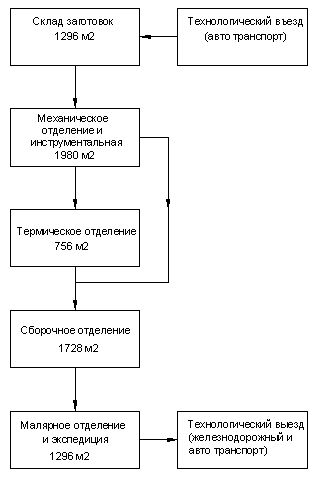

Схема технологического процесса.
