4 ИССЛЕДОВАНИЕ ЛЭ 3-ИЛИ КМОП
Для исследования ЛЭ 3-ИЛИ КМОП была собрана схема, имеющая 8 вариантов положений переключателей с состояниями 1 и 0 (рисунок 4.1 – рисунок 4.7).

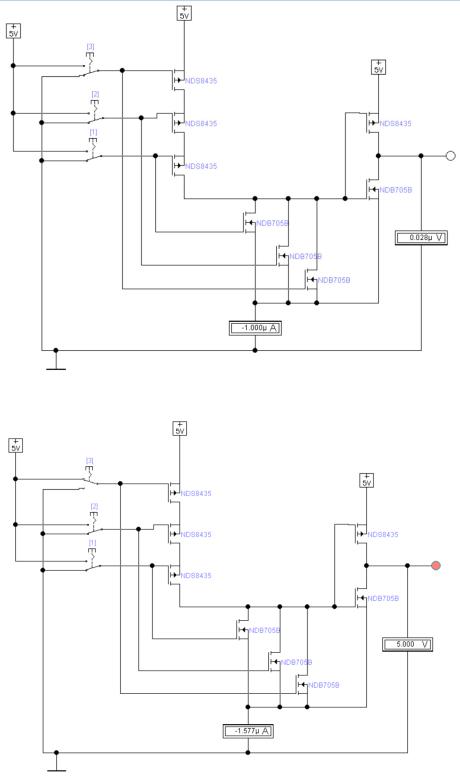

Рисунок 4.1 – Схема ЛЭ 3-ИЛИ КМОП в положении 0-0-0
Рисунок 4.2 – Схема ЛЭ 3-ИЛИ КМОП в положении 0-0-1
21
Рисунок 4.3 – Схема ЛЭ 3-ИЛИ КМОП в положении 0-1-0
Рисунок 4.4 – Схема ЛЭ 3-ИЛИ КМОП в положении 0-1-1
22
Рисунок 4.5 – Схема ЛЭ 3-ИЛИ КМОП в положении 1-0-0
Рисунок 4.6 – Схема ЛЭ 3-ИЛИ КМОП в положении 1-0-1 23
Рисунок 4.7 – Схема ЛЭ 3-ИЛИ КМОП в положении 1-1-1 В таблице 4.1 представлены результаты измерений.
Таблица 4.1 – Схема ЛЭ 3-ИЛИ КМОП
Переключатель 1- |
Ток потребления |
Напряжение |
Состояние |
2-3 |
Iп, мкА |
выхода Uвых, мкВ |
|
|
|
|
|
0-0-0 |
-1 |
0,028 |
0 |
|
|
|
|
0-0-1 |
-1,577 |
5000000 |
1 |
|
|
|
|
0-1-0 |
-1,789 |
5000000 |
1 |
|
|
|
|
0-1-1 |
-2,289 |
5000000 |
1 |
|
|
|
|
1-0-0 |
-2 |
5000000 |
1 |
|
|
|
|
1-0-1 |
-2,5 |
5000000 |
1 |
|
|
|
|
1-1-0 |
-2,5 |
5000000 |
1 |
|
|
|
|
1-1-1 |
-3 |
5000000 |
1 |
|
|
|
|
24
Заключение
В ходе выполнения данной лабораторной работы были изучены логические элементы КМОП, были собраны схемы в электронной системе моделирования Electronics Workbench: ЛЭ НЕ, 4И-НЕ и 3ИЛИ-НЕ с двумя состояниями выхода, 2-ИЛИ-НЕ с тремя состояниями выхода, 3-ИЛИ.
