ОтЧЕТ

по лабораторной работе №5

по дисциплине «Цифровая электроника»

Тема: Создание двоичных и двоично-десятичных счетчиков с помощью пакета Quartus II

Санкт-Петербург

2025

Цель работы: научиться собирать схемы двоичного четырехразрядного и двоично-десятичного счетчика на пакете Verilog.

Выполнение работы:

1. Двоичный четырёхразрядный счётчик

1.1 Код на Verilog

Рис 5.1.1 Собранная схема в редакторе Verilog

1.2 Собранная схема в компоненте RTL-Viewer

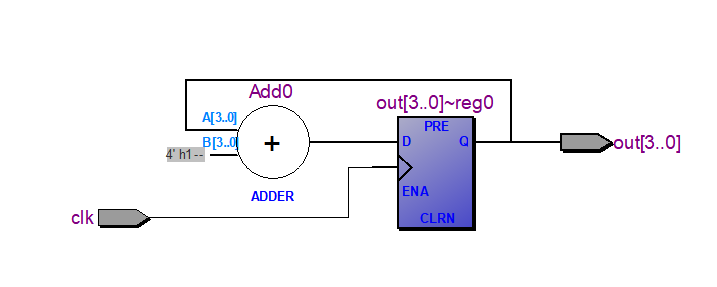

Рис 5.1.2 Схема в RTL-Viewer

1.3 Временная диаграммы для собранной схемы (с задержками)

Dffghdfgdfd

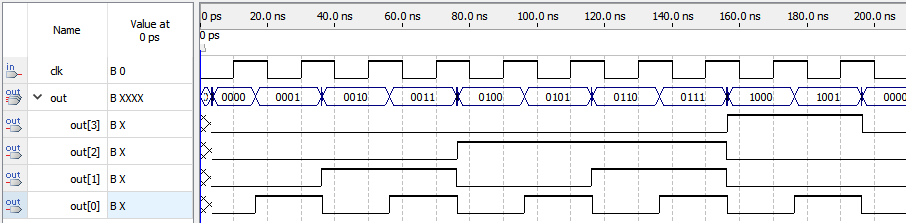

Рис 5.1.3 Временная диаграмма двоичного четырехразрядного счетчика с задержками

1.4 Запрограммированная отладочная плата в Pin-Planner

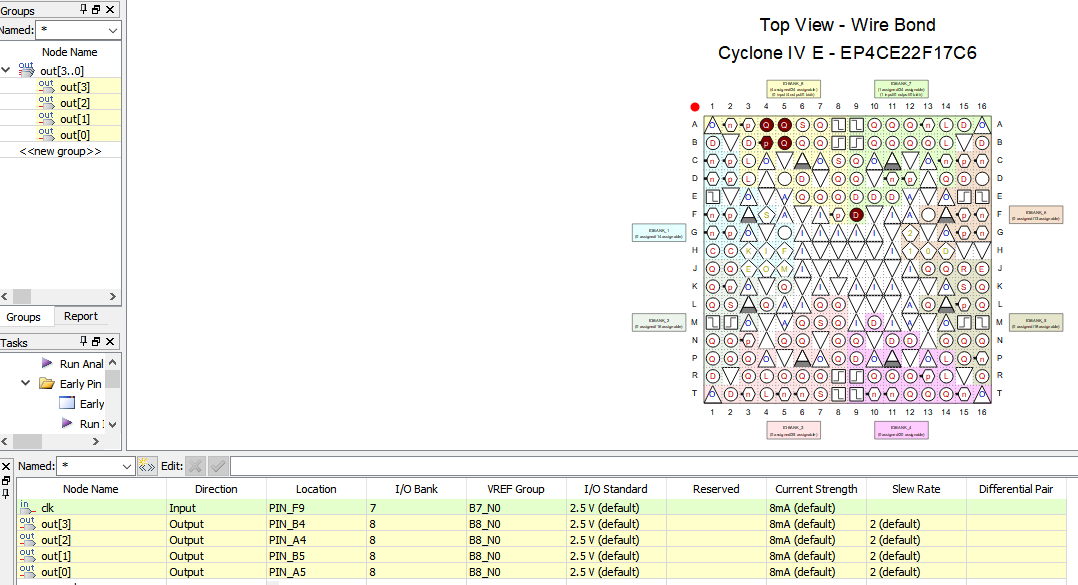

Рис 5.1.4 Плата в Pin-Planner

2. Двоично-десятичный счетчик

2.1 Код на Verilog

Рис 5.2.1 Собранная схема в редакторе Verilog

2.2 Собранная схема в компоненте RTL-Viewer.

Рис 5.2.2 Схема в RTL-Viewer

2.3 Временная диаграмма с учетом задержек.

Рис 5.2.3 Временная диаграмма с задержками

3. Синхронный двоичный четырехразрядный счетчик с синхронным сбросом и разрешением работы.

3.1 Код на Verilog

Рис 5.3.1 Собранная схема в редакторе Verilog

3.2 Собранная схема в компоненте RTL-Viewer

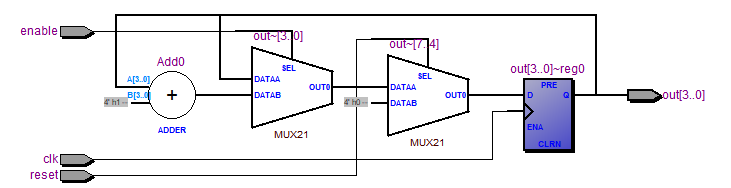

Рис 5.3.2 Схема в RTL-Viewer

3.3 Временная диаграмма с учетом задержек

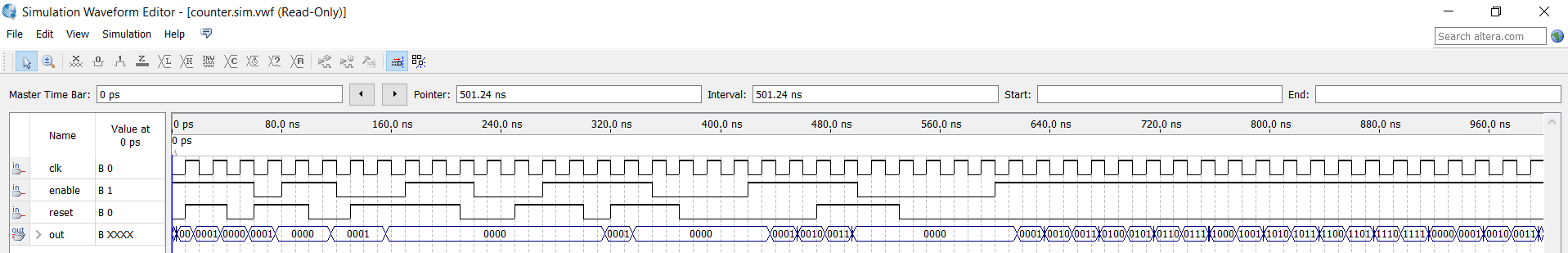

Рис 5.3.3 Временная диаграмма с задержками

4. Синхронный двоичный 32-разрядный счетчик.

4.1 Код на Verilog

Рис 5.4.1 Собранная схема в редакторе Verilog

4.2 Собранная схема в компоненте RTL-Viewer

Рис 5.4.2 Схема в RTL-Viewer

4.3 Запрограммированная отладочная плата в Pin-Planner

Рис 5.4.3 Плата в Pin-Planner

Частота, с какой мигает светодиод LED0 =

Выводы: в ходе выполнения лабораторной работы были исследованы двоичный четырехразрядный, двоично-десятичный счетчик, двоичный счетчик с синхронным сбросом и разрешением работы, 32-разрядный счетчик. Так, двоичный четырехразрядный счетчик преобразует сигнал в двоичный код и, может показывать 16 разных значений (от 0 до 15). Двоично-десятичный представляет в двоичном коде числа от 0 до 10, а числа от 10 до 15 не используют, поэтому после 1001 идет 0000. Синхронный двоичный четырехразрядный счетчик с синхронным сбросом и разрешением работы отличается от остальных тем, что имеет входной сигнал работы, только при активации которого счетчик изменяет свое число, а также сигнал сброса, который сбрасывает значение счетчика в ближайший спад тактового сигнала, если сигнал сброса активен. Синхронный двоичный 32-разрядный счетчик может принимать значения от 0 до 31, а по принципу работы не отличается от четырехразрядного.
