МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра МНЭ

отчет

по лабораторной работе №8

по дисциплине «Электротехническое материаловедение»

Тема: Исследование свойств металлических ферромагнитных материалов

Санкт-Петербург

2025

Обработка результатов

Пункт 1. Вычисление напряженности и магнитной индукции. Расчёт магнитной проницаемости.

Пример, при

Пример расчёта, при

Пример расчёта, при и

Таблица 1. Зависимость магнитной индукции и статической магнитной проницаемости от напряженности магнитного поля при различных напряжениях.

Ux, В

Hm, А/м

Uy, В

Bm, Тл

μст

2

151,653

0,24

0,541

2833,083

1,5

113,739

0,22

0,496

3462,657

1

75,826

0,19

0,429

4485,714

0,5

37,913

0,08

0,180

3777,444

0,25

18,956

0,009

0,02

849,925

0,2

15,165

0,002

0,005

236,09

0,15

11,373

0,002

0,005

314,787

0,1

7,582

0,001

0,002

236,090

0,05

3,791

0

0

0

Пункт 2. Построение графиков зависимостей магнитной проницаемости от напряженности и магнитной индукции от напряженности

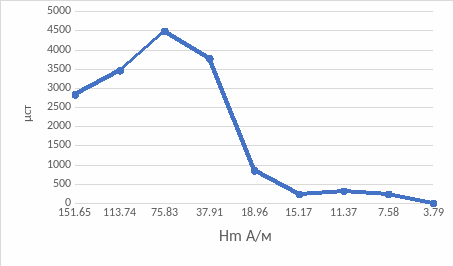

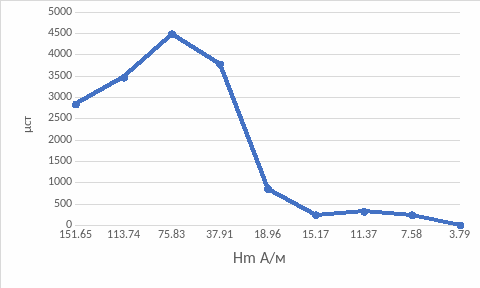

Рис.2.1. График зависимости магнитной проницаемости от напряженности

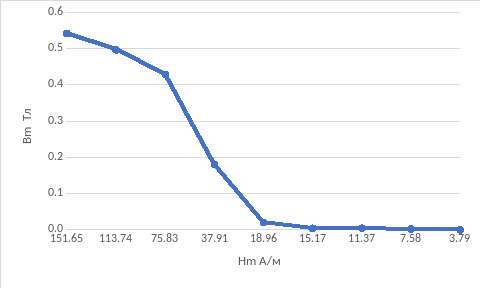

Рис.2.2 График зависимости магнитной индукции от напряженности

Пункт 3. Определение энергии, поглощаемой в единице массы ферромагнетика.

Таблица 3.1. Зависимость удельных потерь энергии и мощности от частоты в ферромагнетике.

f, Гц

S п, мм-2

Э, Дж/кг*10-3

Э ВТ, Дж/кг*10-3

Р Г, Вт/кг

Р ВТ, Вт/кг*10-3

50,000

1050,000

11,860

11,848

0,600

592,399

200,000

1150,000

12,990

12,978

2,400

2595,502

400,000

1250,000

14,119

14,107

4,800

5642,813

600,000

1350,000

15,249

15,237

7,200

9141,933

800,000

1450,000

16,378

16,366

9,600

13092,862

Пункт 4. Построим частотную зависимость потерь энергии в образце в виде графика Э(f).

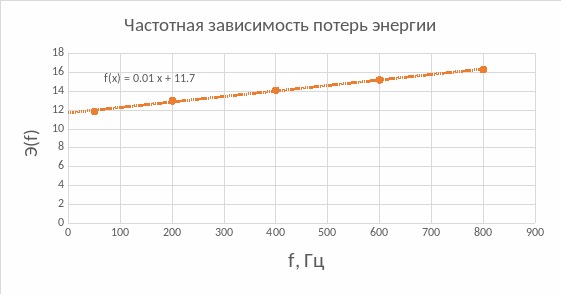

Рисунок 4.1. Частотная зависимость потерь энергии

Эг = 11,704 Дж/кг*10-3

Пункт 5. Расчёт индуктивности катушки

Определение эффективной магнитной проницаемости

Таблица 5.1. Зависимость индуктивности катушки и эффективной магнитной проницаемости от частоты при постоянном напряжении.

f, Гц

UR, мВ

Uвх, мВ

L, Гн

μэф

50

30

35

0,0191377

2003,079

75

30

36,5

0,0147138

1540,044

100

30

37,5

0,0119427

1250,003

150

30

39

0,00881807

922,958

200

30

42

0,00780092

816,4963

400

30

57

0,00643133

673,1459

600

30

72

0,00579019

606,0399

800

30

90

0,00562983

589,2555

Пункт 6. Построение графика частотной зависимости эффективной магнитной проницаемости.

Рис.6.1. Частотная зависимость эффективной магнитной проницаемости

Выводы: В данной работе мы исследовали основные магнитные свойства электротехнической стали. Мы узнали, как выглядит петля гистерезиса для электротехнической стали при неоднократном намагничивании, и наглядно увидели остаточную индукцию. Также мы исследовали частотную зависимость магнитных потерь для этой стали, и можно сделать вывод, что, чем меньше частота напряжения, тем меньше магнитные потери. Также была иссследована частотная зависимость эффективной магнитной проницаемости, и можно сделать вывод, что экспериментальные результаты сходятся с теорией.

В ходе работы была изучена основная кривая намагничивания 𝐵𝑚(𝐻𝑚) и зависимость статической магнитной проницаемости от напряженности магнитного поля 𝜇ст(𝐻𝑚). Первая сначала возрастает (преобладают процессы обратимого смещения доменных границ), затем процессы становятся необратимыми, рост замедляется, когда начинает преобладать намагничивание механизмом вращения. Вторая сначала растёт, а потом достигает максимума и начинает уменьшаться тогда, когда начинает замедлятся прирост индукции (происходит насыщение).

Частотная характеристика потерь энергии в образце несёт линейный характер с Эг≈11,704 Дж/кг*10-3. Частотная зависимость эффективной магнитной проницаемости имеет форму, похожую на убывающую экспоненту.

Петля Гистерезиса (ПГ) напрямую зависит от частоты, что было подтверждено в ходе данной лабораторной работы. С увеличением частоты площадь ПГ также увеличивалась, при этом с большой скоростью, по началу. К примеру, когда мы подняли частоту с 50 Гц до 75 Гц, плошать ПГ возросла в 2 с половиной раза, но с 600 Гц до 800 Гц всего в 1,3 не так быстро и всё же продолжает расти. По мимо этого увеличивается различные потери: цикл перемагничивания, мощность, вихревые токи.
