МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В. И. Ульянова (Ленина)

Кафедра РС

ОтЧЕТ

по лабораторной работе №9

по дисциплине «Аналоговая электроника»

Тема: ИССЛЕДОВАНИЕ АНАЛОГОВЫХ ЭЛЕКТРОННЫХ КЛЮЧЕЙ

Санкт-Петербург

2025

Цель работы: изучение схем аналоговых электронных ключей, построенных на различных полупроводниковых приборах.

1. Схемы соединения приборов и исследуемых ключей.

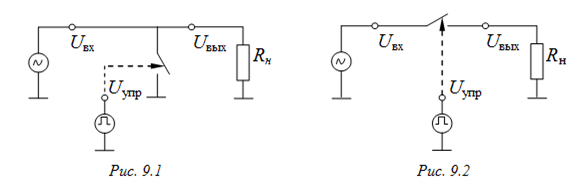

Рис 9.1.1 Параллельная схема аналоговых ключей

Рис 9.1.2 Последовательная схема аналоговых ключей

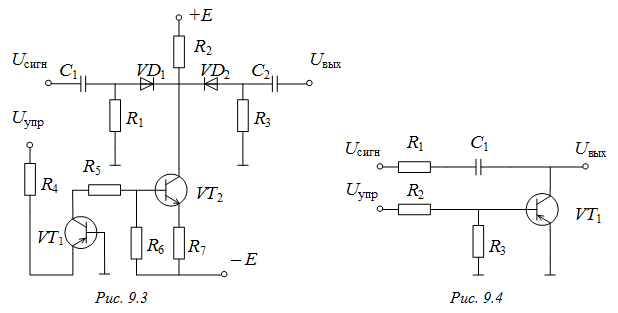

Рис 9.1.3 Схема последовательного аналогового ключа на диодах

Рис 9.1.4 Схема параллельного ключа на биполярном транзисторе

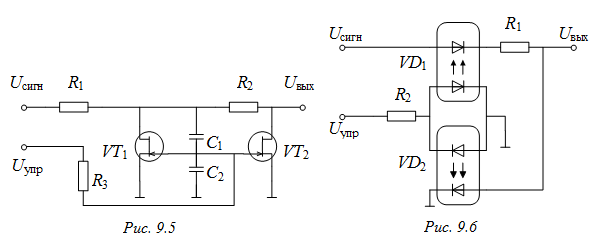

Рис 9.1.5 Двойной параллельный электронный ключ на полевых транзисторах

Рис 9.1.6 Схема аналогового ключа на оптронах

2. Результаты экспериментальных исследований и расчетов по п. п. 1–4 в виде таблиц и графиков.

Последовательный аналоговый ключ на диодах

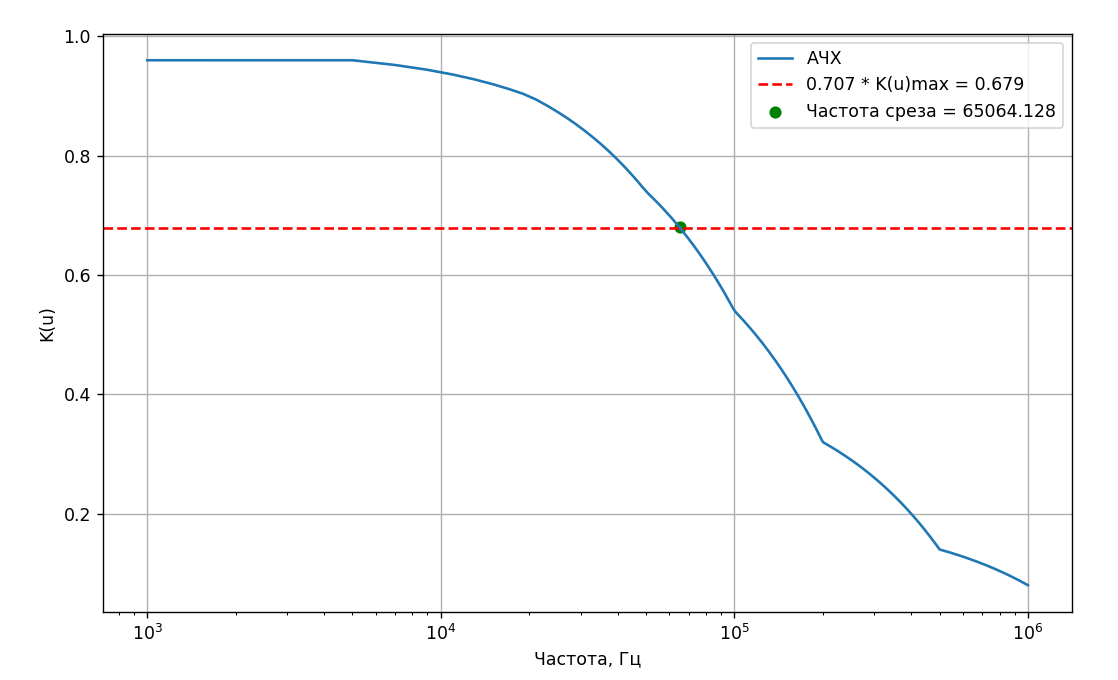

Рис 9.2.1 АЧХ последовательного аналогового ключа на диодах

Расчет значения коэффициентов коммутации и передачи

Параллельный ключ на биполярном транзисторе

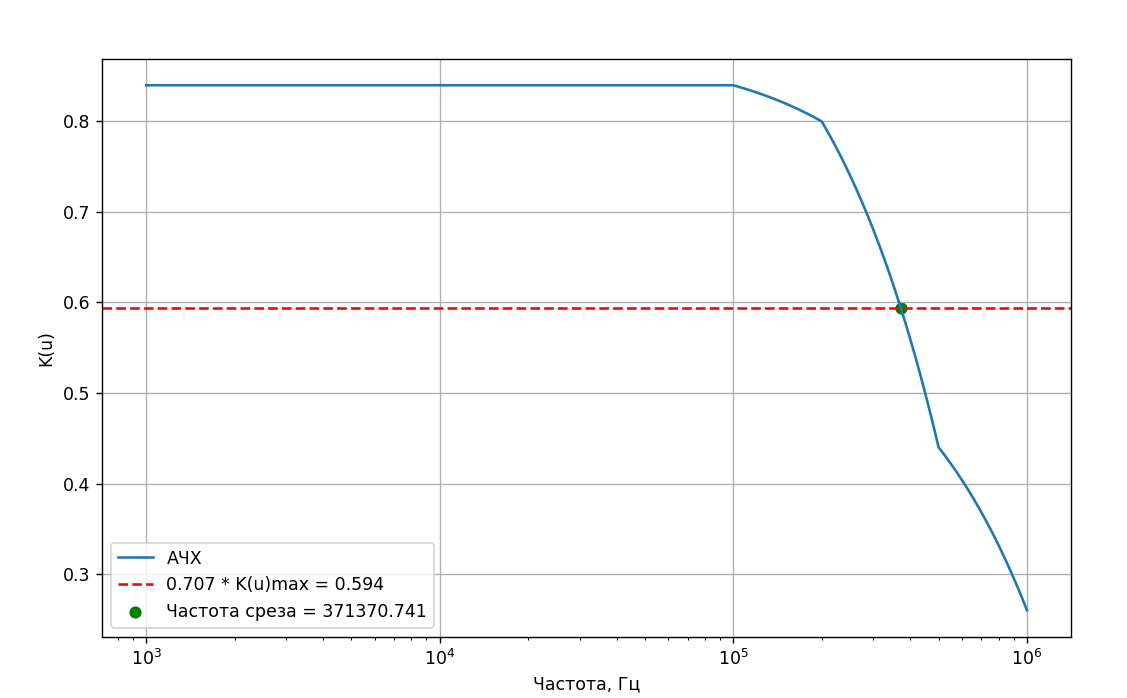

Рис 9.2.1 АЧХ параллельного ключа на биполярном транзисторе

sdff

Расчет значения коэффициентов коммутации и передачи

Параллельный электронный ключ на полевых транзисторах

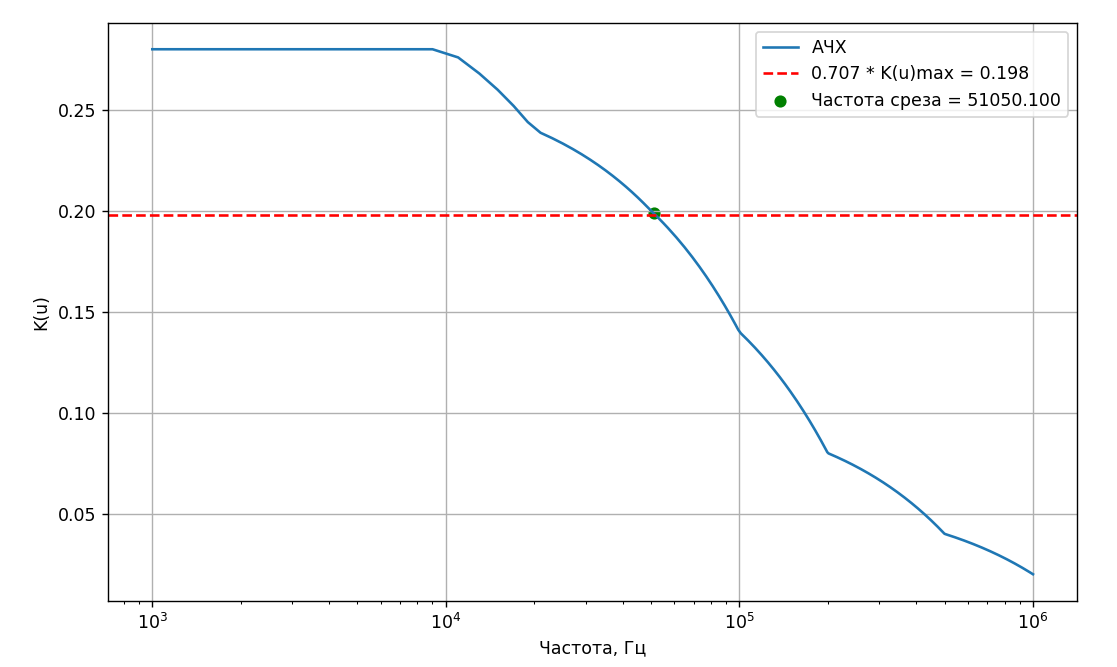

Рис 9.2.3 АЧХ параллельного электронного ключа на полевых транзисторах

Расчет значения коэффициентов коммутации и передачи

Комбинированный аналоговый ключ на оптронах

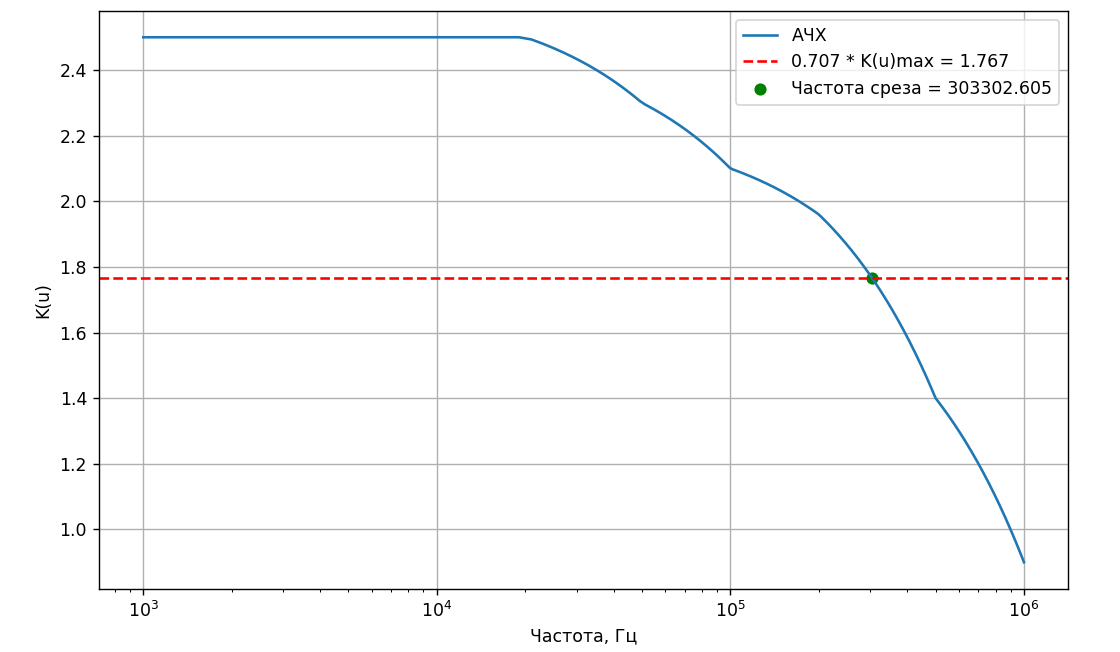

Рис 9.2.4 АЧХ комбинированного аналогового ключа на оптронах

Расчет значения коэффициентов коммутации и передачи

Вывод: в ходе лабораторной работы исследованы аналоговые ключи на различных полупроводниковых элементах. Диодный ключ отличается широким частотным диапазоном, ограниченным снизу разделительными емкостями. Ключ на биполярном транзисторе пропускает сигнал в закрытом состоянии, а при подаче управляющего напряжения открывается, шунтируя нагрузку. Ключ на полевом транзисторе работает аналогично, но имеет больший коэффициент коммутации, высокое входное сопротивление и возможность коммутировать слабые сигналы. Ключ на оптроне управляется светодиодом, открывающим фотодиод для передачи сигнала. Его главное преимущество - отсутствие гальванической связи между управляющей и сигнальной цепями.
