ОтЧЕТ

по лабораторной работе №5

по дисциплине «Аналоговая электроника»

Тема: Исследование обратных связей в усилительных схемах

Санкт-Петербург

2025

Цель работы: практическое ознакомление с использованием цепей отрицательной обратной связи в электронных схемах.

1. Схемы соединения приборов при измерениях:

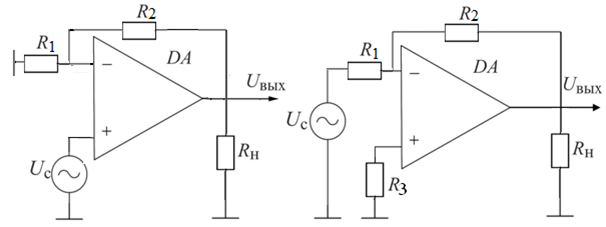

Рис 5.1 Схема для исследования последовательной обратной связи по напряжению

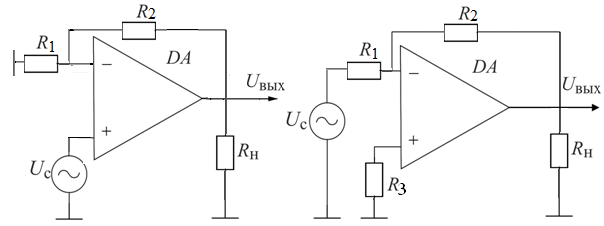

Рис 5.2 Схема для исследования параллельной обратной связи по напряжению

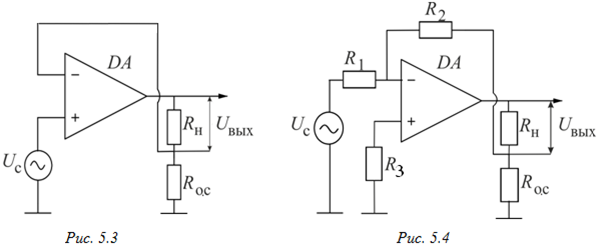

Рис 5.3 Схема для исследования последовательной обратной связи по току

Рис 5.4 Схема для исследования параллельной обратной связи по току

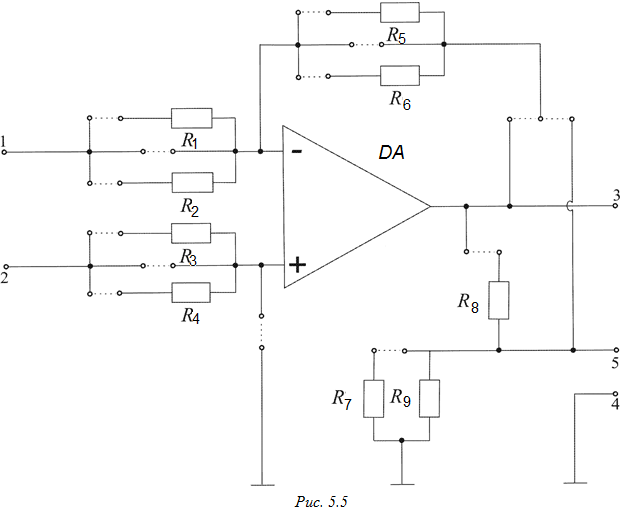

Рис 5.5 Схема лабораторной установки

Описание лабораторной установки. В состав лабораторной установки входят лабораторный макет, генератор гармонических сигналов, магазин сопротивлений, два вольтметра переменного напряжения и осциллограф. Лицевая панель макета приведена на рис. 5.5. С помощью перемычек на макете можно собирать различные цепи обратной связи.

Обработка результатов эксперимента

Графики АЧХ, а также значения частот среза и единичного усиления

1. Параллельная обратная связь по напряжению

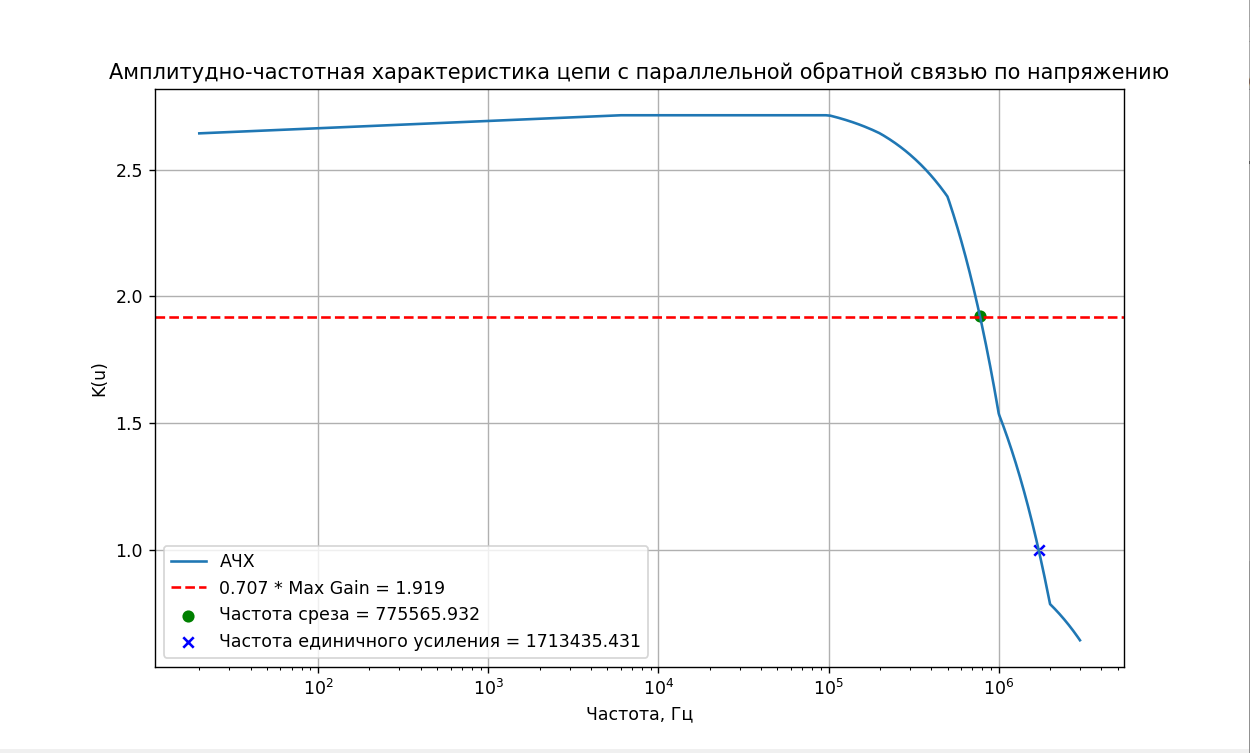

Рис 5.6 АЧХ схемы с параллельной обратной связью по напряжению

2. Последовательная обратная связь по напряжению

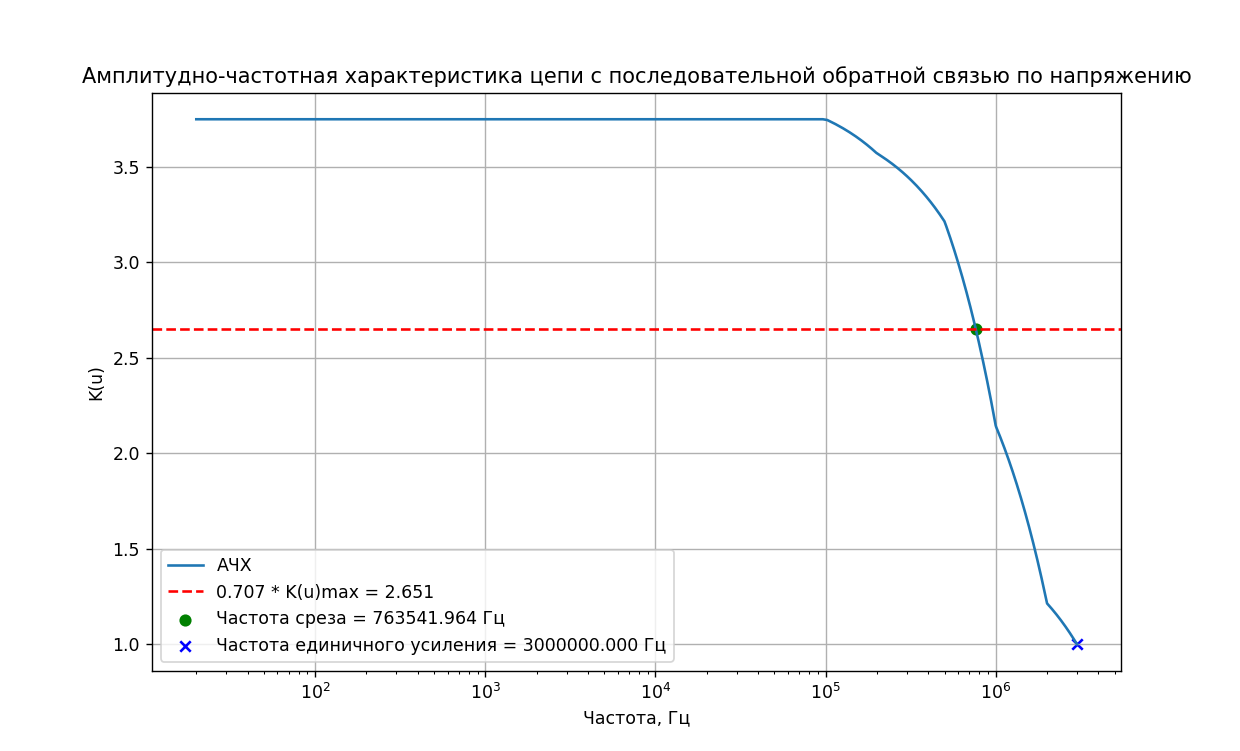

Рис 5.7 АЧХ схемы с последовательной обратной связью по напряжению

3. Параллельная обратная связь по току

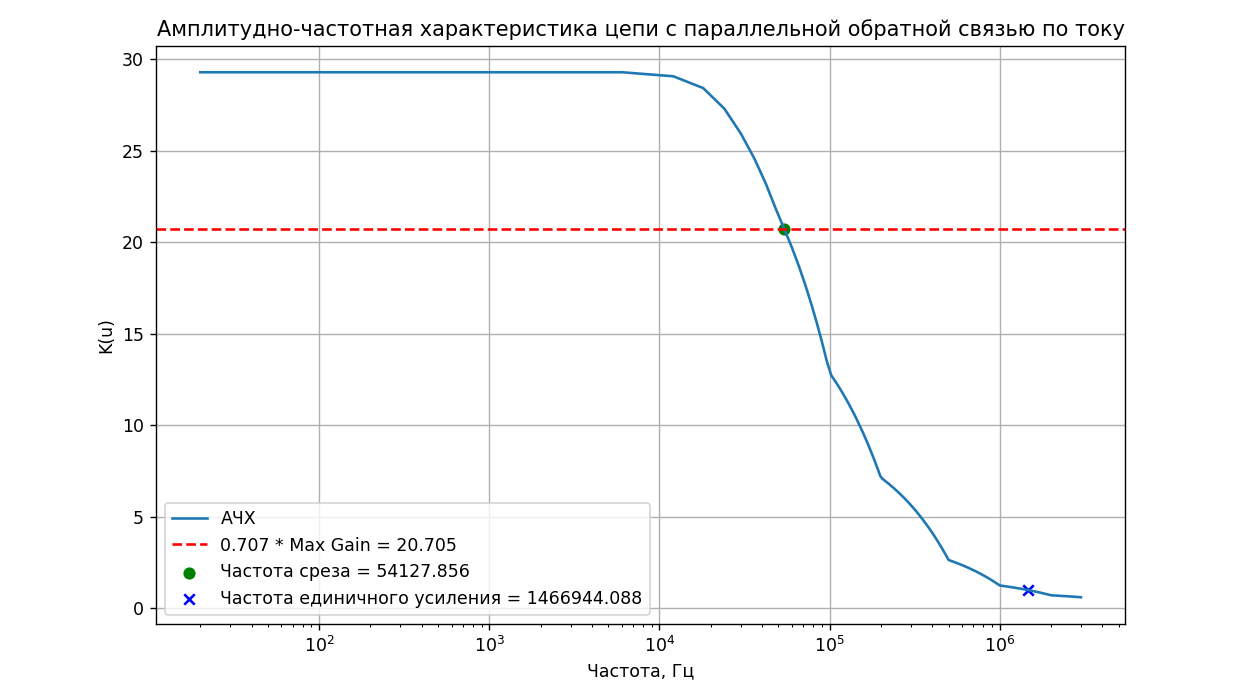

Рис 5.7 АЧХ схемы с параллельной обратной связью по току

Значения входных сопротивлений при разных включениях ЦОС

Параллельная обратная связь по напряжению:

Параллельная обратная связь по току:

Значения выходных сопротивлений при разных включениях ЦОС

Параллельная обратная связь по напряжению:

Параллельная обратная связь по току:

Вывод:

В ходе данной лабораторной работы было изучено использование цепей отрицательной обратной связи в электронных схемах. Были построены графики АЧХ, рассчитаны значения граничных частот и частот единичного усиления, значения входных сопротивлений при разных включениях ЦОС. Отрицательную обратную связь используют для предотвращения паразитного самовозбуждения усилителей и общего повышения стабильности его параметров. Для каждого вида обратной связи можно сделать отдельное заключение. Так, в схеме последовательной обратной связи по напряжению АЧХ имеет линейный характер на диапазоне воспроизводимых частот, широкую полосу пропускания, низкий коэффициент усиления. В схемах с параллельной обратной связью (ПОСН) по напряжению АЧХ имеет также линейный характер, широкая полоса пропускания, низкая частота единичного усиления в сравнении с последовательной и такой же небольшой коэффициент усиления. Также наблюдается снижение выходного сопротивления. Схемы с параллельной обратной связью по току кардинально отличаются от обратной связи по напряжению, имеют высокий коэффициент усиления, узкую полосу пропускания, а также в них увеличивается выходное сопротивление.
