анэл 3 лаба

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В. И. Ульянова (Ленина)

Кафедра РС

ОтЧЕТ

по лабораторной работе №3

по дисциплине «Аналоговая электроника»

Тема: ИССЛЕДОВАНИЕ УСИЛИТЕЛЯ НИЗКОЙ ЧАСТОТЫ

Студенты гр. 3402
Преподаватель		Виноградов В. А.

Санкт-Петербург

2025

Цель работы – исследование характеристик усилителя низкой частоты на биполярном транзисторе.

Исследуемая схема:

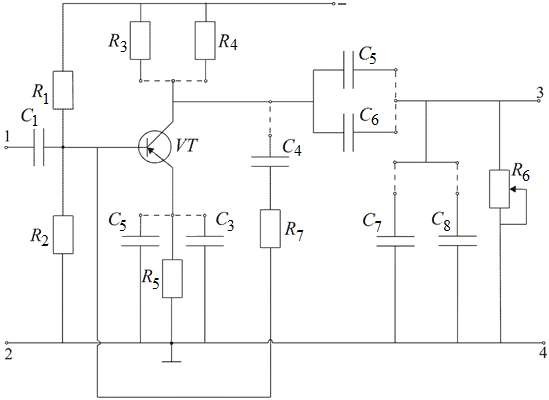

Рис 3.1 Схема исследуемой цепи

Обработка результатов эксперимента

1.



   Амплитудная характеристика системы

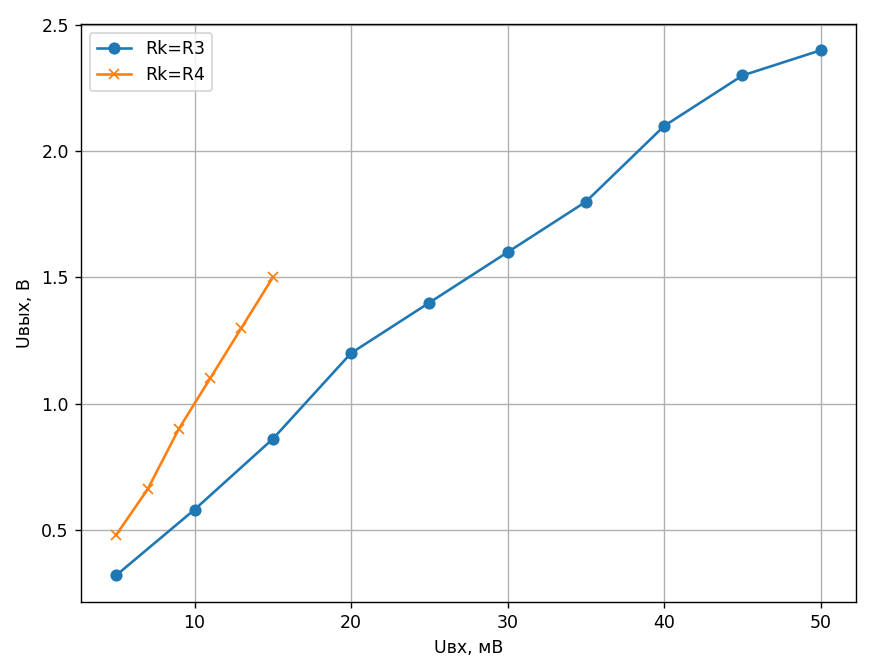

Рис 3.2 Амплитудная характеристика системы

а) Для R_k=R3, C_p2 = C5, C_э = C2 U_{лин max}= 10 мВ

б) Для R_k=R4, C_p2 = C5, C_э = C2 U_{лин max}=6 мВ

2. Амплитудно-частотная характеристика усилителя R_k=R3, C_p2 = C5, C_э = C2, C7 и C8

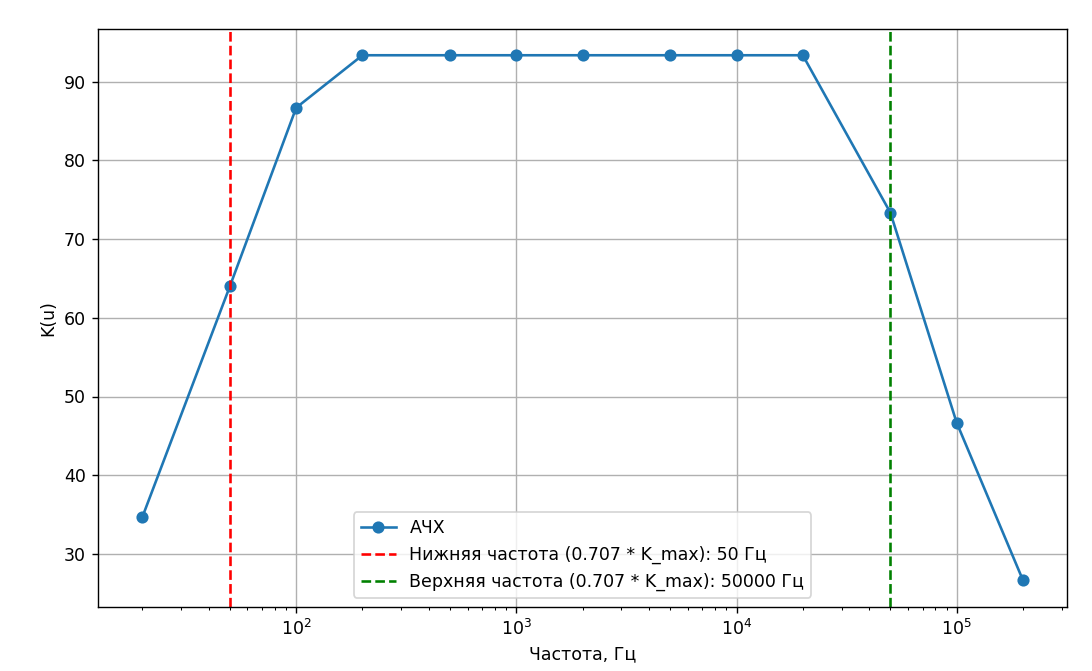

Рис 3.3 АЧХ усилителя при Rk=R3

R_k=R4, C_p2 = C5, C_э = C2, C7 и C8

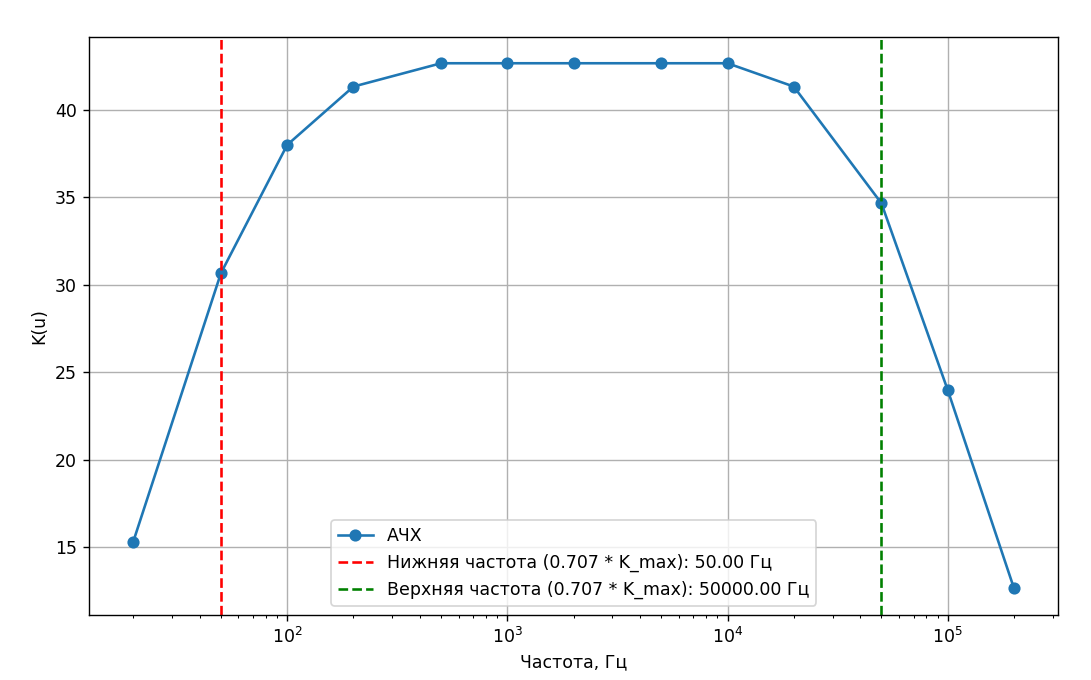

Рис 3.4 АЧХ усилителя при Rk=R4

3.Влияние емкости разделительного конденсатора на частотные свойства усилителя

R_к = R3, С_р2 = С6, С_э = С2; С7 и C8

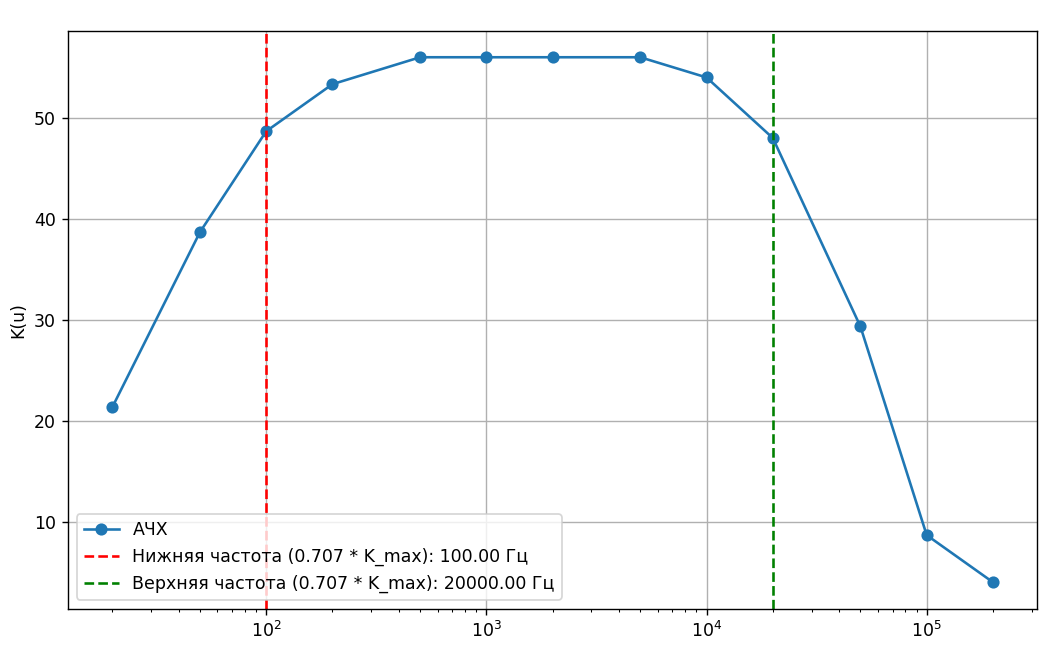

Рис 3.5 АЧХ усилителя при включении разделительного конденсатора

4. Исследование влияния емкости блокировочного конденсатора на частотные свойства усилителя

R_к = R3, С_р2 = С5, С_э = С3; С7 и С8

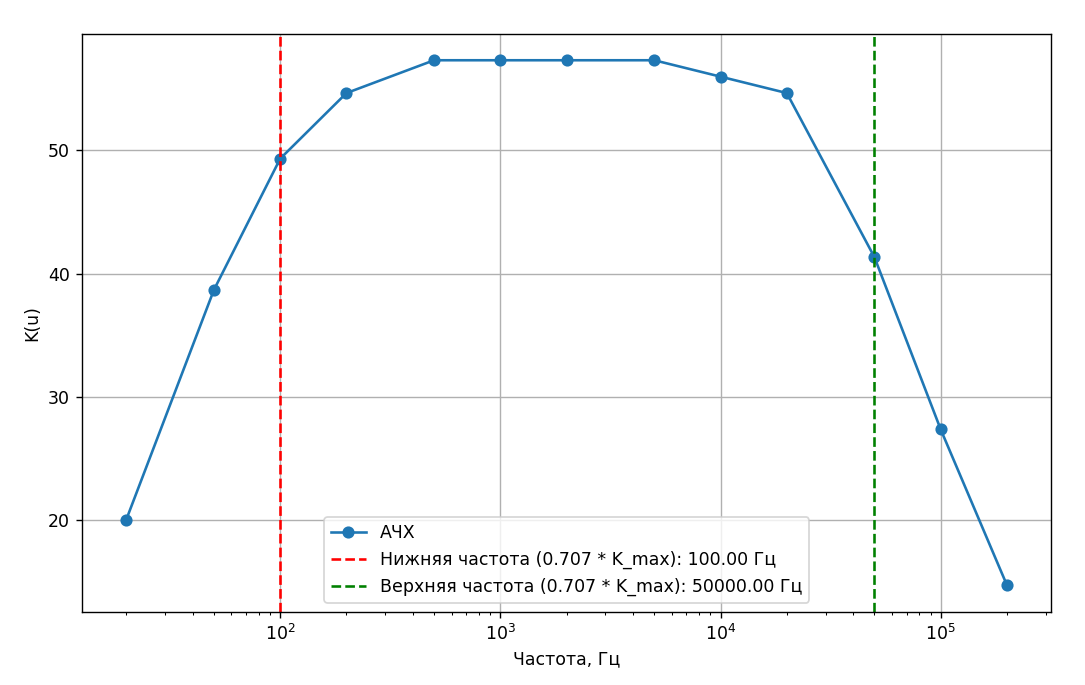

Рис 3.6 АЧХ усилителя при включении блокировочного конденсатора

5. Исследование влияния паразитной емкости на амплитудно-частотную характеристику усилителя

R_к = R3, С_р2 = С5, С_э = С2; С_пар = С7

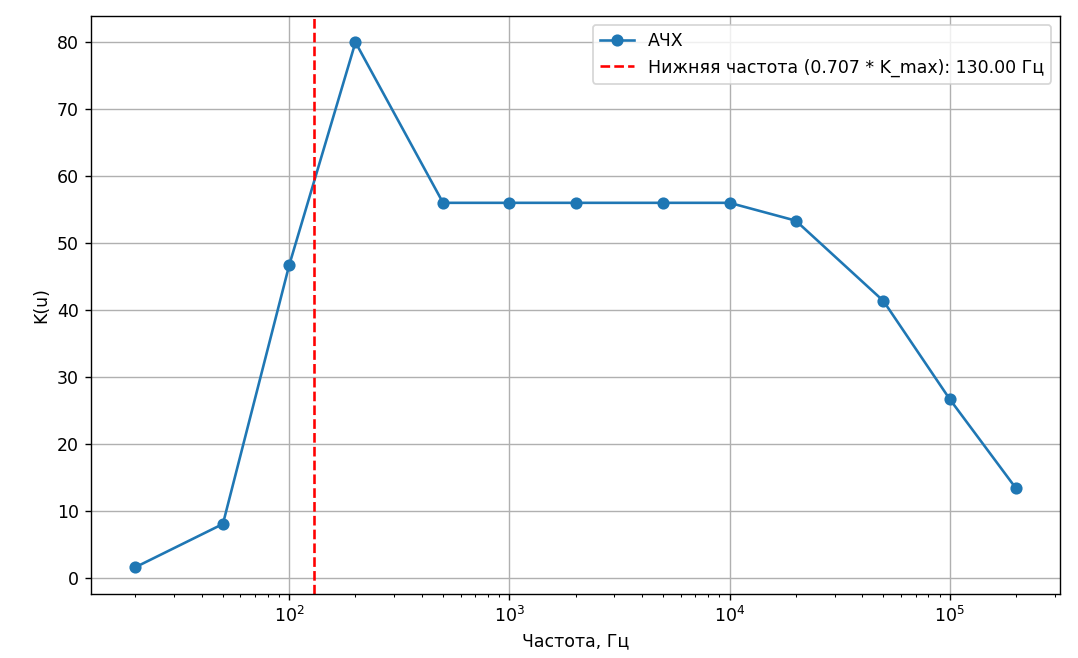

Рис 3.7 АЧХ усилителя при включении паразитной емкости

6. Исследование влияния обратной связи на свойства усилителя

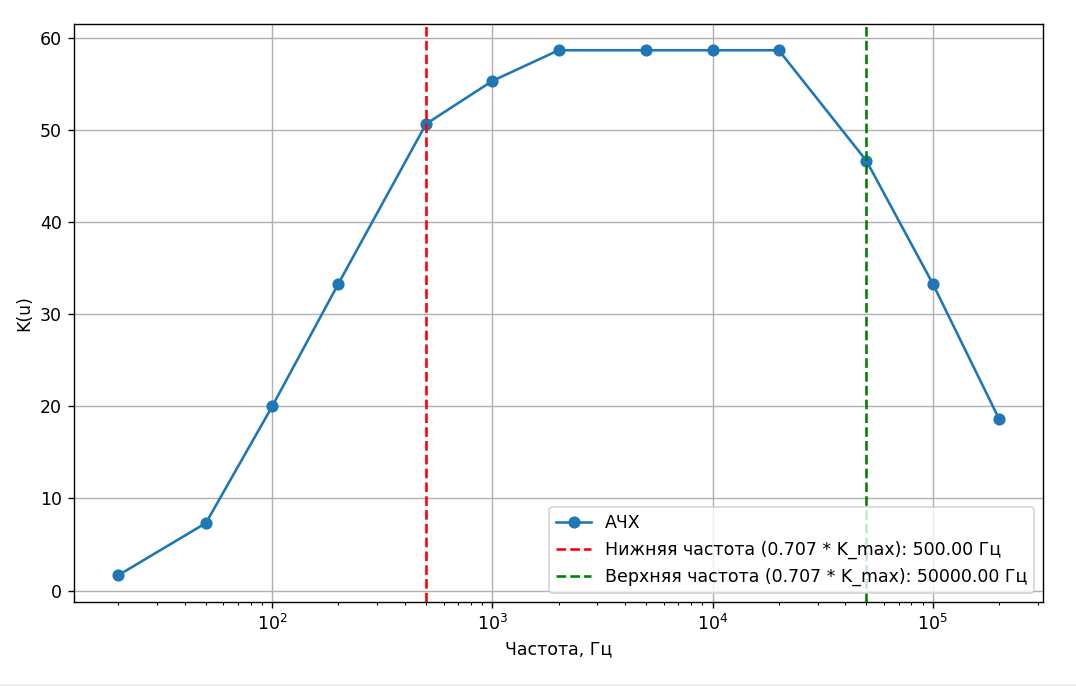

Рис 3.8 АЧХ усилителя при включении обратной связи

Вывод: в ходе выполнения данной лабораторной работы были исследованы характеристики усилителя низкой частоты на биполярном транзисторе. УНЧ усиливает сигналы с частотами от нескольких десятков герц до сотен килогерц. На основании полученных результатов значений входного и выходного напряжений в зависимости от частоты были построены АЧХ УНЧ при различных параметрах. На макете с помощью перемычек были установлены различные значения коллекторного сопротивления (R3, R4), одной из разделительных емкостей (С5, С6), которые представляют собой элементарные фильтры высоких частот, обеспечивающие развязку последовательно соединенных схем по постоянному сигналу; блокировочной емкости (С2,С3), а также обратная связь R5-C4.
