1лаба

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра РС

ОтЧЕТ

по лабораторной работе №1

по дисциплине «Аналоговая электроника»

Тема: Исследование дифференцирующих и интегрирующих цепей

Студенты гр. 3402
Преподаватель		Виноградов В. А.

Санкт-Петербург

2025

Цель работы: практическое ознакомление с пассивными и активными дифференцирующими и интегрирующими цепями – как со схемами, преобразующими форму импульсных сигналов, так и с фильтрами.

1. Схемы исследованных дифференцирующих и интегрирующих цепей:

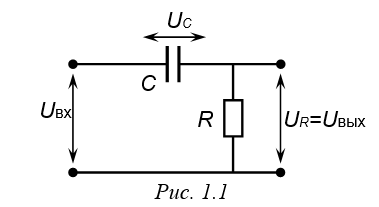

Рис 1. Схема пассивной дифференцирующей цепи (ДЦ)

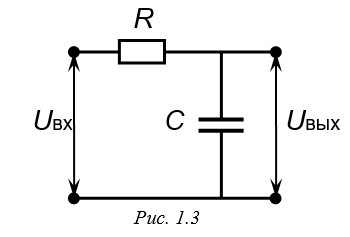

Рис 2. Схема пассивной интегрирующей цепи (ИЦ)

Рис 3. Схема активной дифференцирующей цепи (фильтр высоких частот)

Рис 4. Схема активной интегрирующей цепи (фильтр низких частот)

2. Результаты измерений и расчетов (графики АЧХ, значения f_гр, форма выходных сигналов с указанием τ_и, значения ε_д и ε_и).

Графики АЧХ:

K(f_гр) ≈ 0,7 [max K(f)].

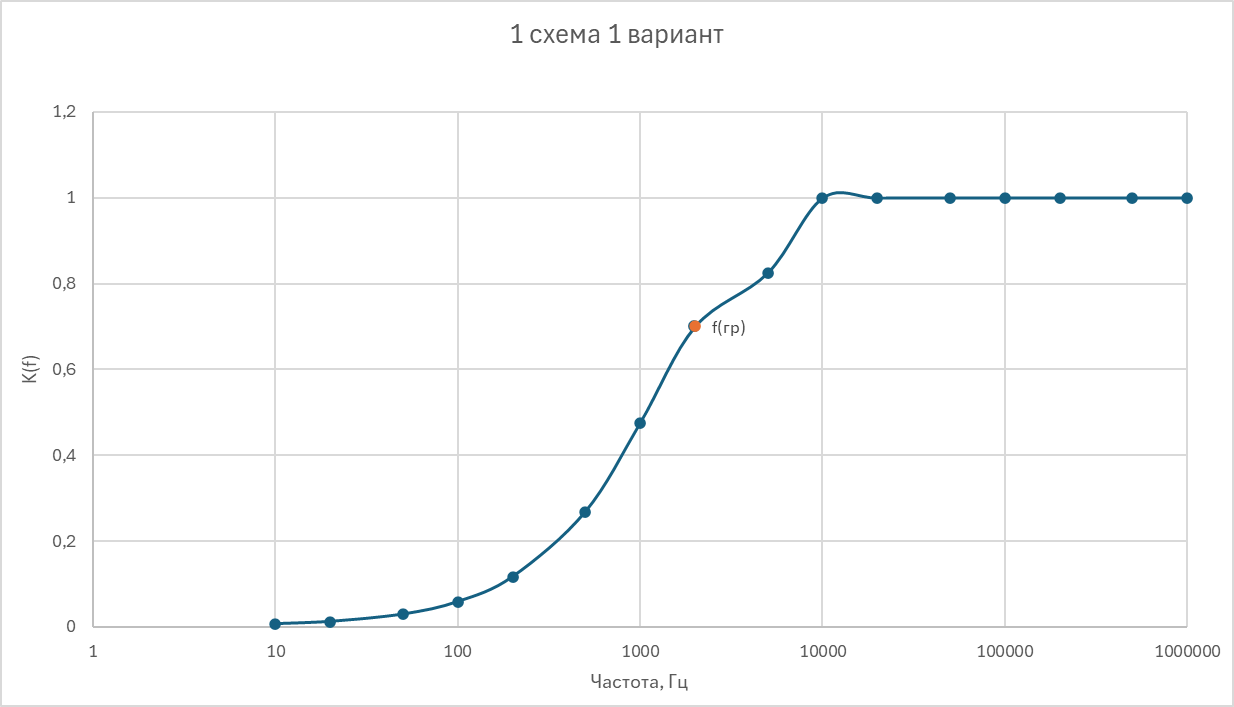

Для 1 схемы 1 варианта: f_{гр = 2000 Гц}

Для 1 схемы 2 варианта: f_{гр = 10000 Гц}

Для 2 схемы 1 варианта: f_{гр = 2000 Гц}

Для 2 схемы 2 варианта: f_{гр = 200 Гц}

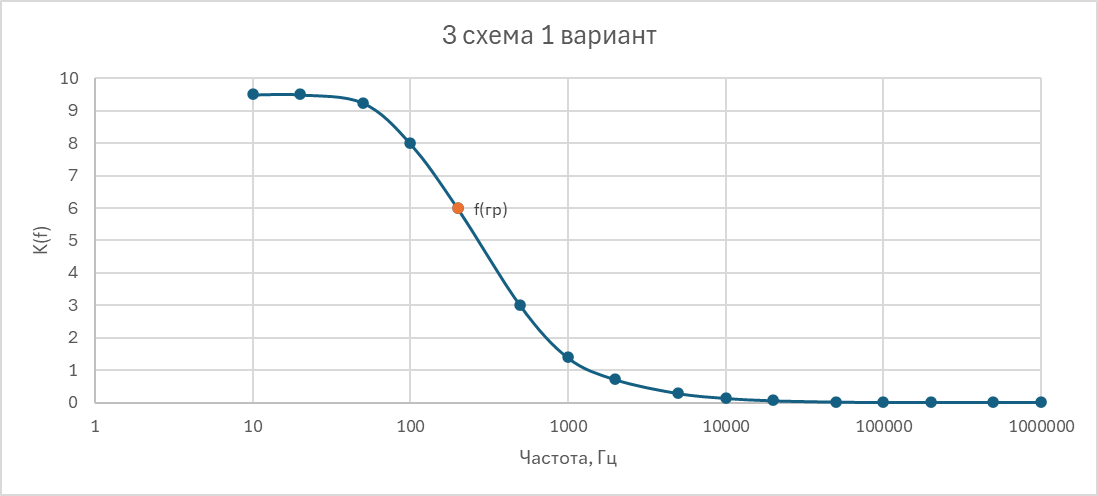

Для 3 схемы 1 варианта: f_{гр = 50 Гц}

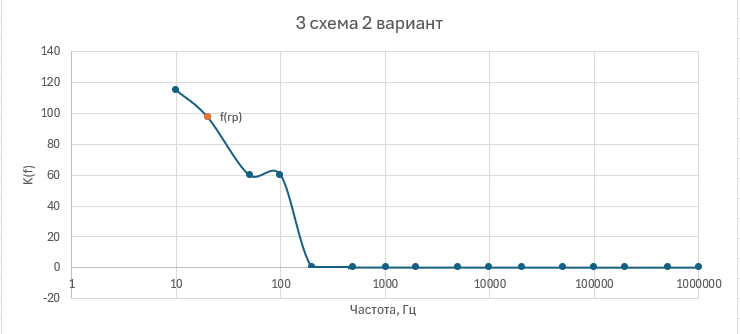

Для 3 схемы 2 варианта: f_{гр = 20 Гц}

Для 4 схемы 1 варианта: f_{гр =200000 Гц}

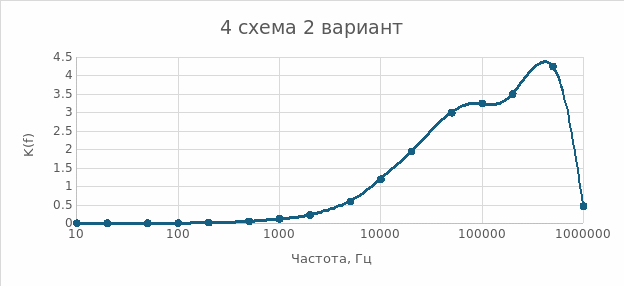

Для 4 схемы 2 варианта: f_{гр =20000 Гц}

Выходные сигналы с указанием τ_и, значения ε_д и ε_и

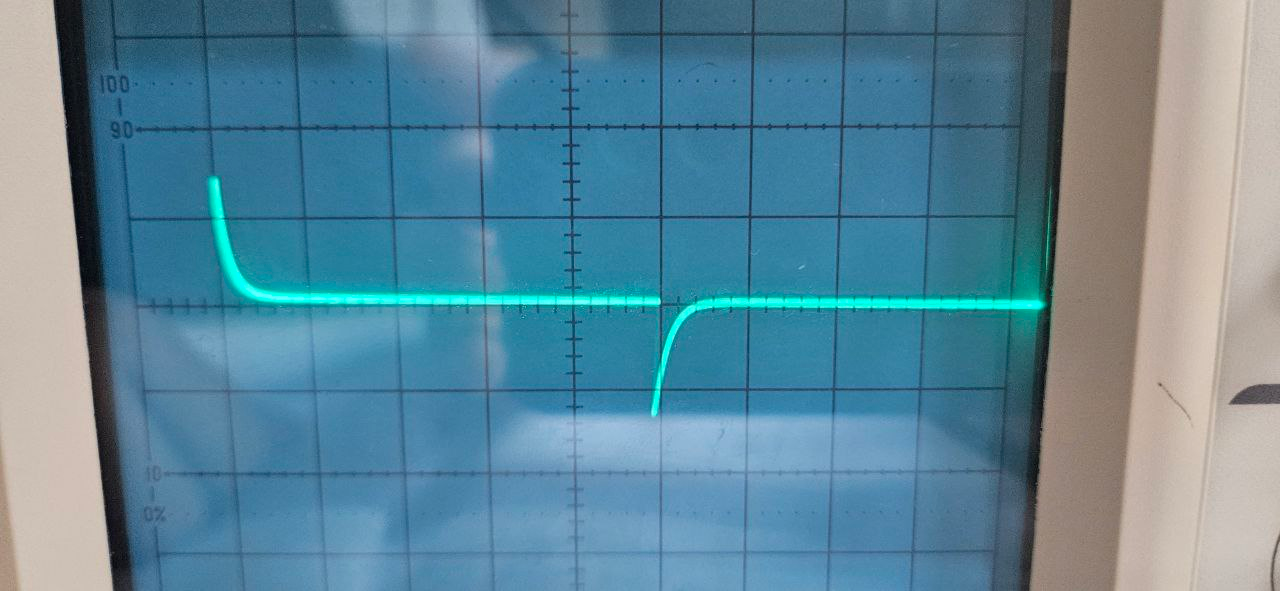

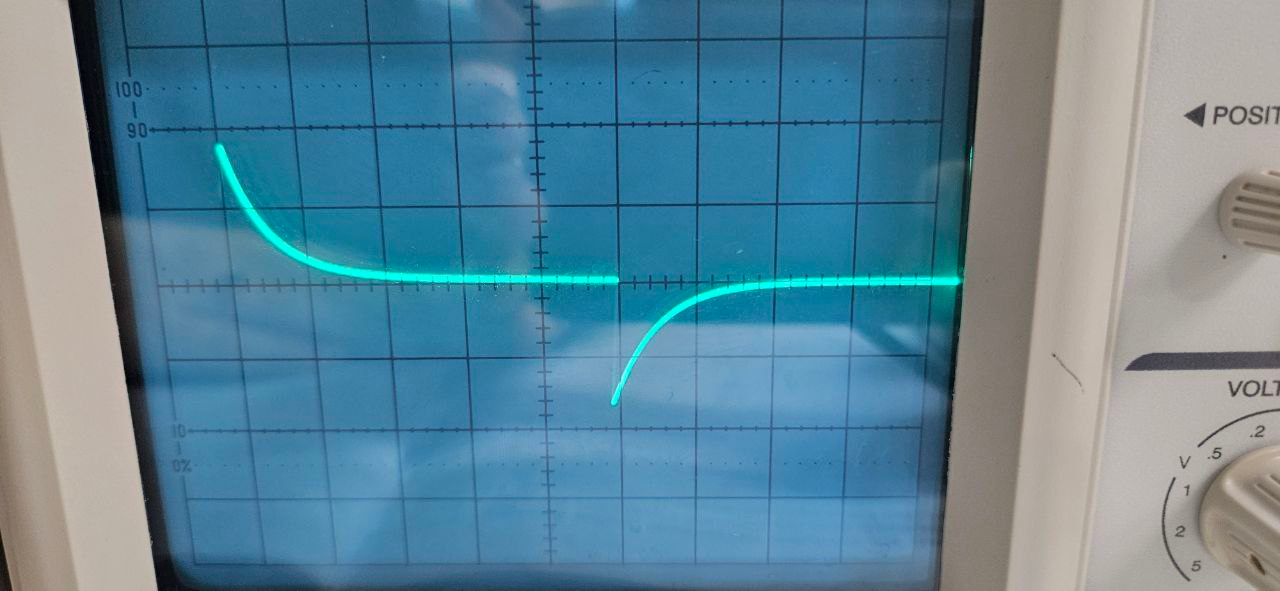

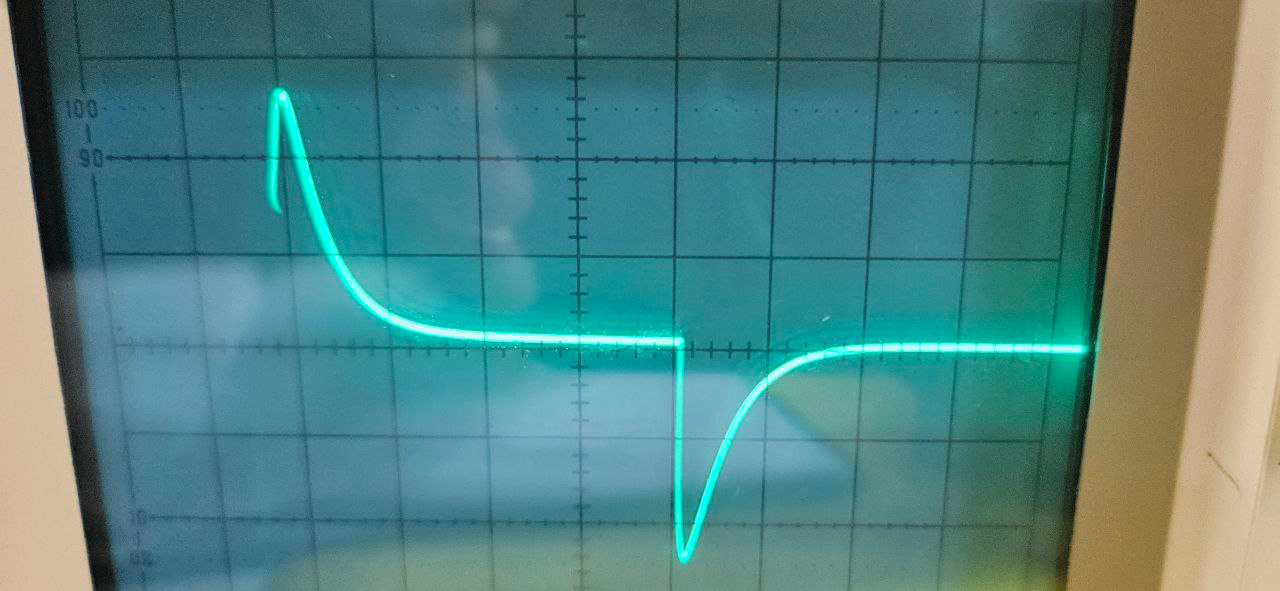

1 схема, 1 вариант:

По изображению осциллограммы получим:

1 схема, 2 вариант:

По изображению осциллограммы получим:

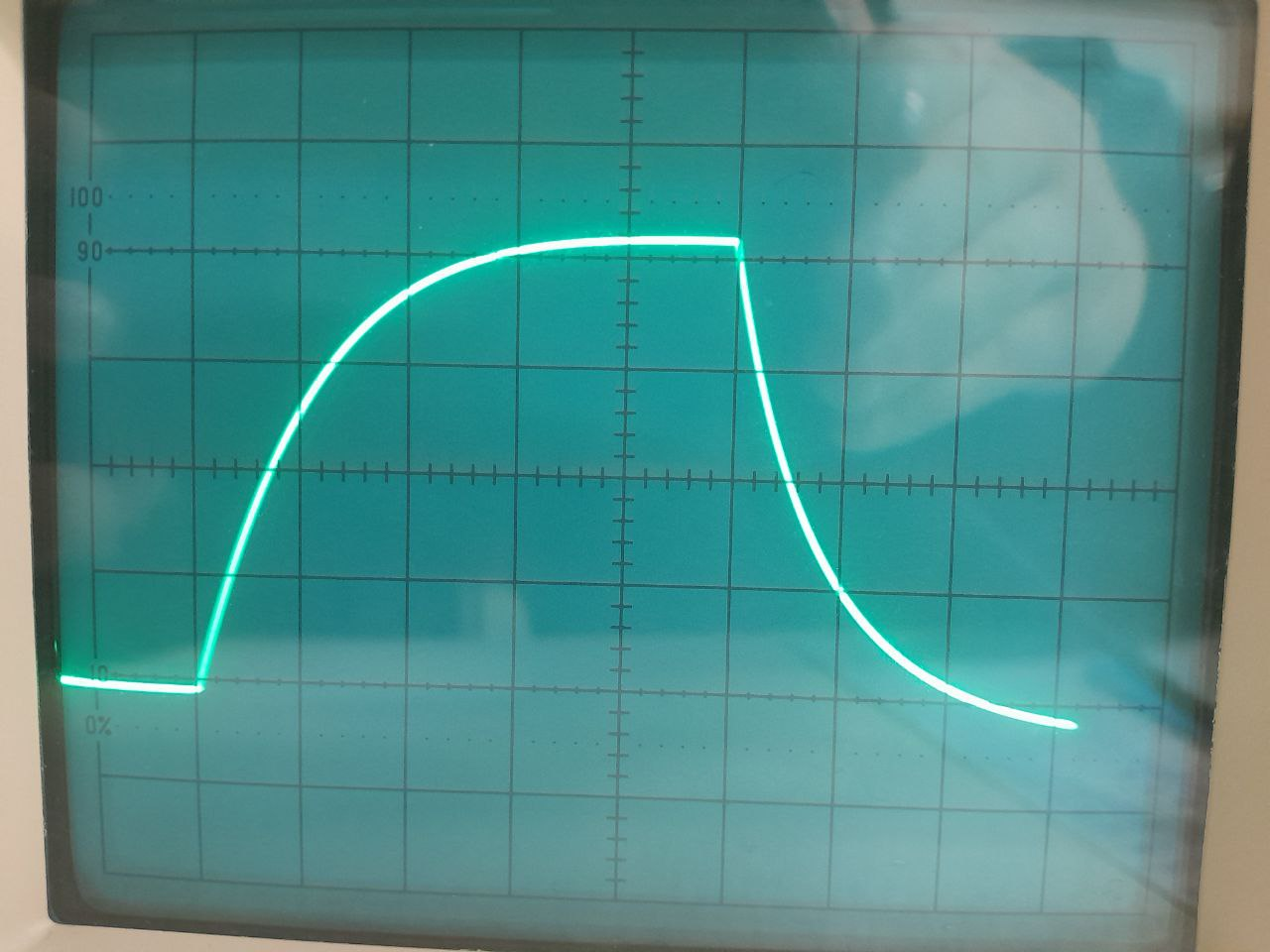

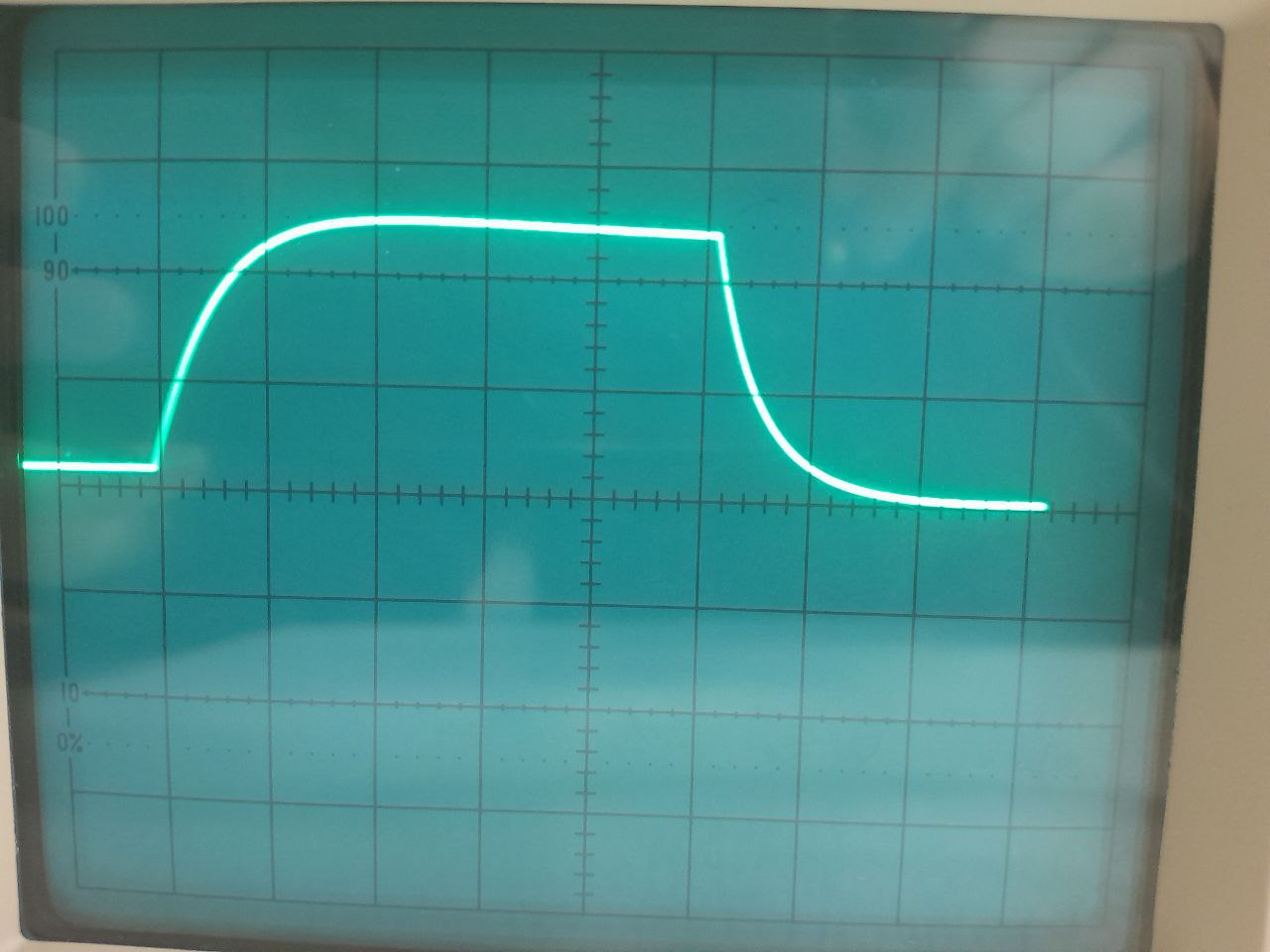

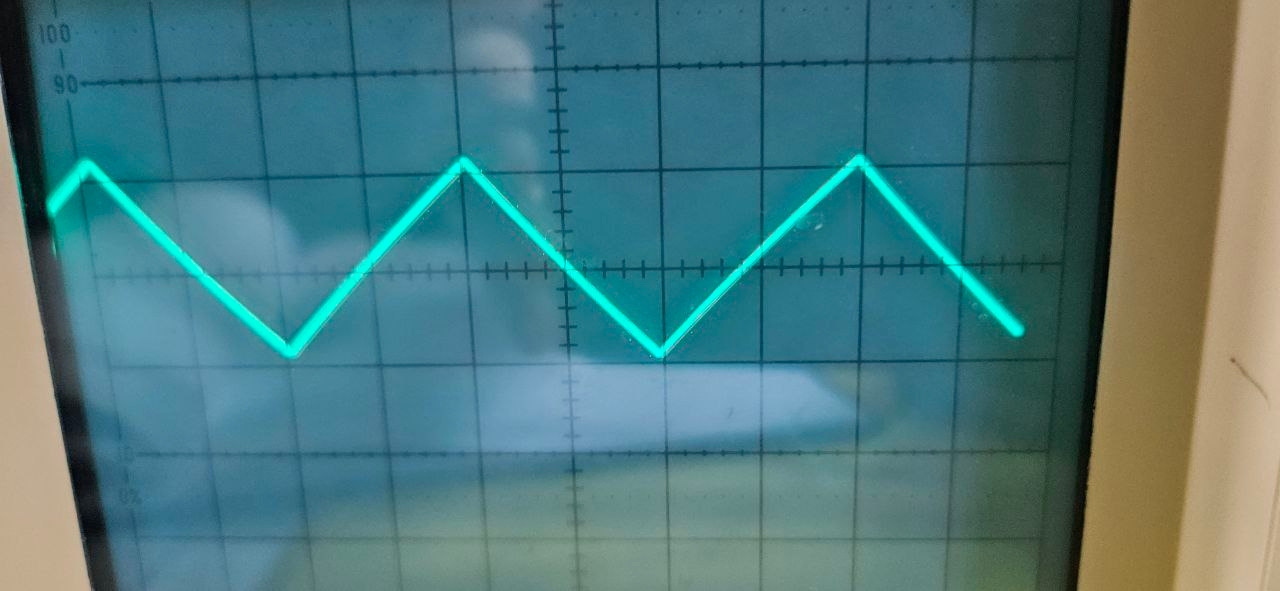

2 схема 1 вариант:

По изображению осциллограммы получим:

2 схема 2 вариант:

По изображению осциллограммы получим

3 схема 1 вариант:

По изображению осциллограммы получим

3 схема 2 вариант:

По изображению осциллограммы получим:

4 схема 1 вариант:

По изображению осциллограммы получим:

4 схема 2 вариант:

По изображению осциллограммы получим:

Вывод:

В ходе данной лабораторной работы были изучены интегрирующие и дифференцирующие цепи. Построены АЧХ с указанием граничных частот. Также зафиксированы осциллограммы выходных сигналов, по которым рассчитаны ошибки дифференцирования и интегрирования. Выявлено отсутствие различий процессов в пассивных ДЦ и ИЦ. Преимущества активных дифференцирующих и интегрирующих цепей перед пассивными включают в себя повышенную точность вычислений, а также возможность усиления сигнала и изменения его формы в одном устройстве.
