3.4 Определение температурно-влажностного режима помещения

Средняя температура самой холодной пятидневки, обеспеченностью 0,92, t_{н 5хс} = -26 ⁰С, относительная влажность φ=86 % (СНиП 23-01-99* 4).

Температура внутреннего воздуха t_int=21⁰С, относительная влажность

φ=60 %.

Определим значения температур на границах конструктивных слоев ограждения и в его толще по формуле:

.

Для этого определим термическое сопротивление слоёв ограждения Ri и сопротивление теплопередаче Ro.

Термическое сопротивление слоёв:

1-й слой R₁ = 0,076 м^{2 o}С/Вт.

2-й слой R₂ = 4 м^{2 o}С/Вт

3-й слой R₃ = 0,15 м^{2 o}С/Вт.

С учетом сопротивления теплоперехода на внутренней и наружной поверхностях ограждения:

R_o=5,333м^{2 o}С/Вт.

Температура на поверхности и в толще ограждения равна:

;

;

;

.

Строим график изменения температуры на границах конструктивных слоев ограждения и в его толще

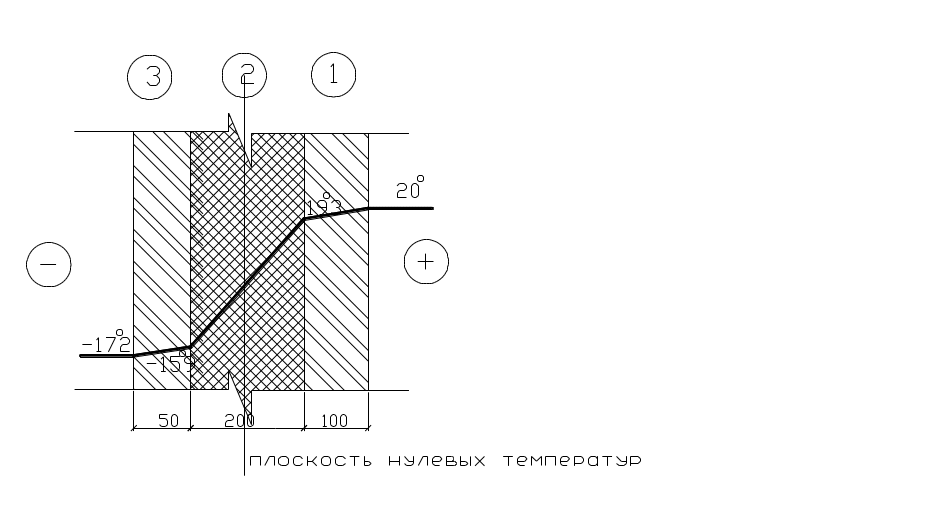

Рис. График изменения температуры в толще ограждения

Из рисунка видно, что плоскость нулевых температур расчленяет толщу конструкции на 2 зоны и проходит через слой утеплителя. Температурные деформации испытывает наружная зона, которая находится под знакопеременным температурным воздействием. Следовательно, можно сделать вывод, что конструкция стенового ограждения удовлетворяет теплозащитным параметрам и запроектирована рационально.

3.5 Проверка соответствия конструкции ограждения комфортно-гигиеническим требованиям внутренней среды помещения

Из условия Δt^ф < Δt_n, где Dt_n=4,0⁰С - нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции.

Определим фактический температурный перепад Δt^ф.

Δt^ф = t_int – τ_в = 21- 20 =1 ⁰С → Δt^ф =1 ⁰С < Dt_n=4,0⁰С.

Условие выполняется, конструкция ограждения удовлетворяет комфортно-гигиеническим требованиям внутренней среды в помещении.

Определение температуры точки росы t_d – температуры, при которой в воздушной среде с определенным паросодержанием начинает происходить конденсация пара (t_d = 12,94 ⁰С при t_int = 21 ⁰С и φ_в = 60%).

t_int = 21 ⁰С  t_d = 12,94 ⁰С

Следовательно, конденсат на внутренней поверхности конструкции ограждения не выпадет, даже в период 5 самых холодных суток.

3.6 Оценка возможности выпадения конденсата водяного пара в толще ограждения графическим способом

Определим действительную упругость водяного пара на границе слоёв по формуле:

.

Определим сопротивление паропроницанию слоёв Rп ограждения и полное сопротивление паропроницанию R_оп.

R_оп=R_вп+R_кп+R_нп=∑ R_кп=∑ δ/μ

R_вп, R_нп – пренебрегаем вследствие их малой величины.

Сопротивление паропроницанию слоёв равно:

1-й слой R_п1=0,05/0,09=0,56 м²ч Па / мг,

2-й слой R_п2=0,200/0,05=4 м²ч Па / мг,

3-й слой R_п3=0,10/0,09=1,11 м²ч Па / мг.

Полное сопротивление паропроницанию Rоп ограждения равно:

R_оп = 0,56 +4 + 1,11 = 5,67 м²ч Па / мг.

При φ_int = 60%, при t_int = 21⁰С,

e_int = 24880,60 = 1492,8 Па

при φ_ext = 86%, t_ext = - 17,2⁰С

е_ext = 1350,86 = 116,1 Па.

е₁ = =1356,8 Па,

е₂ = =185,6 Па,

е₃ = =116,1 Па.

Для вычисления максимальной упругости водяного пара Е на границах слоев, определим величины _х по формуле:

,

t_int = 21⁰С, t_ext = - 17,2⁰С, R_о = 3,08 м²ч Па / мг,

Термическое сопротивление слоёв:

1-й слой R₁=0,076 м^{2 o}С/Вт,

2-й слой R₂=4 м^{2 o}С/Вт,

3-й слой R₃= 0,15 м^{2 o}С/Вт.

R_int= = (_int =8,7 Вт/м^{2 о}С);

;

;

;

.

Определим с использованием полученных температур максимальную упругость водяного пара:

Е_int = 2369 Па,

Е₁ = 2268 Па,

Е₂ = 284 Па,

Е₃ = 260 Па.

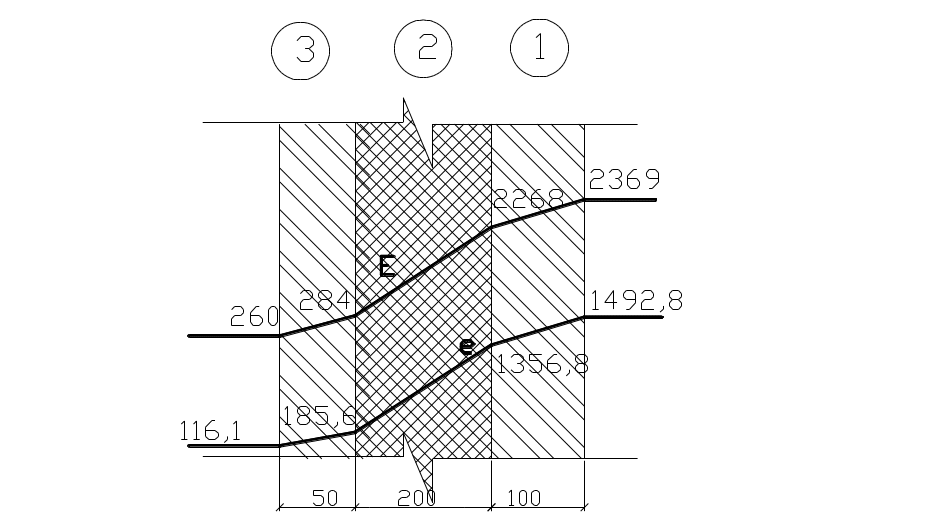

Рис. Определение зоны конденсации влаги в ограждении графическим методом

Из рисунка видно, что график изменения упругости водяного пара “e” не пересекает график максимальной упругости водяного пара “E” и поэтому делаем вывод, что в данной конструкции стены конденсат не выпадает даже в самый холодный месяц.
