КР №6

Министерство науки и образования РФ

Федеральное государственное бюджетное образовательное учреждение высшего образования «Сыктывкарский государственный университет имени Питирима Сорокина».

Институт точных наук и информационных технологий

Лабораторная работа №6

Изучение процессов заряда и разряда конденсаторов

Выполнил студент группы, 111б-Ибо

Сыктывкар

2024

Описание экспериментальной установки.

Задачей работы является получение вольтамперных характеристик полупроводникового диода типа Д7Ж при различных температурах (диод помещен в термостат). Кнопочный переключатель позволяет перекоммутировать измерительные приборы при снятии прямой (отжат) и обратной (нажат) характеристик. Тем самым практически устраняется дополнительная погрешность, связанная с величиной собственных сопротивлений амперметра и вольтметра. Пределы измерений приборов также изменяются (указаны на лицевой панели), классы точности указаны на самих приборах.

Выполнение работы.

Включение прибора в сеть. Используя прибор, получил значения для прямого и обратного токов соответственно для 10 – 15 значений прямого и обратного напряжений, начиная с обратной ветви характеристики.

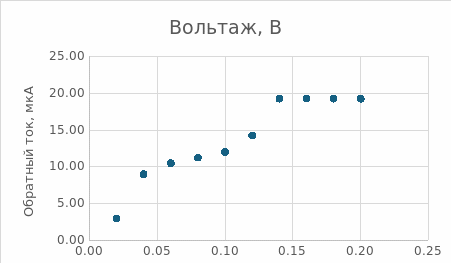

Обратный ток без нагрева термостата.

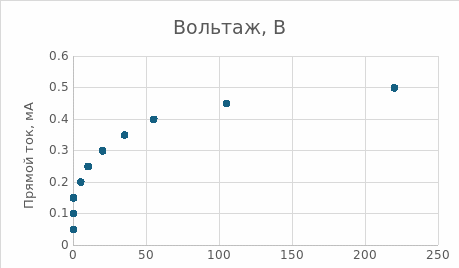

Прямой ток без нагрева термостата.

Включил термостат прибора, ожидаю нагрев до 35 градусов (мигание индикатора нагрева). Повторяю те же действия и записываю значения прибора при нагреве термостата на 35 градусов.

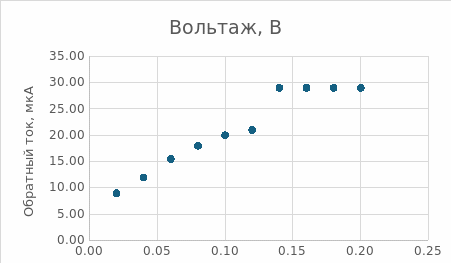

Обратный ток с нагревом в 35 градусов.

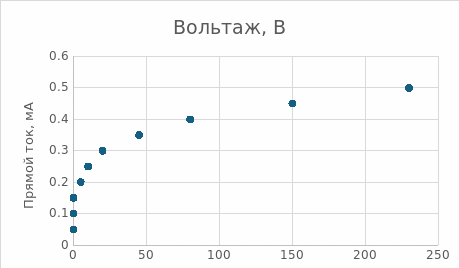

Прямой ток с нагревом в 35 градусов.

Повышаю нагрев до 45 градусов. Ожидаю нагрева и повторяю те же действия.

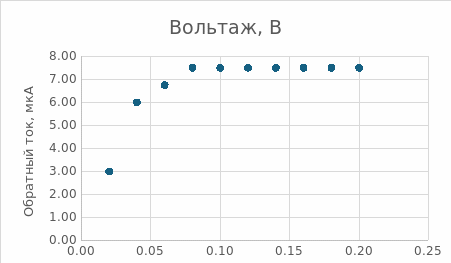

Обратный ток с нагревом в 45 градусов.

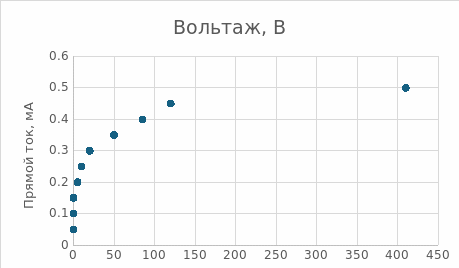

Прямой ток с нагревом в 45 градусов.

Вывод: я научился экспериментальным путем измерять вольтамперные характеристики полупроводникового диода типа Д7Ж при различных температурах. Используя значения прибора, вычислил вольтамперную характеристику без нагрева термостата, с нагревом в 35 градусов и 45 градусов.
