1.2. Выбор возможных средств механизации.

Для определения минимальной стоимости распределения грунта от поставщика к потребителю необходимо найти соответствующую дальность возки грунта (продольную или поперечную) и уяснить какие из средств механизации могут быть, в принципе, пригодны для этой связи, а затем, используя графики единичной стоимости из приложения 2 методических указаний определяем то средство механизации, которое дает минимальную стоимость работ для этой связи. График единичной стоимости представляет собой зависимость единичной себестоимости разработки и перевозки грунта (руб/ м³) от дальности перевозки грунта (м). На графиках сплошной линией показана зависимость при продольной возке грунта, а пунктирной – при поперечной возке грунта.

1.3. Распределение земляных масс на заданном участке на основе линейного программирования.

Задача оптимального варианта производства работ определяется в результате решения транспортной задачи, которая формулируется следующим образом:

где – себестоимость разработки и перевозки 1м³ грунта от i-го поставщика к j-му потребителю;

– объем перевозки грунта от i-го поставщика к j-му потребителю.

Ограничения:

1. Не один из ≠ 0

2. ( сумма поставщиков равна сумме потребителей).

Такие задачи решаются одним из методов линейного программирования:

- метод наименьших стоимостей (вручную);

- метод потенциалов ( на ЭВМ).

Для решения транспортной задачи методом наименьших стоимостей составляется специальная таблица, называемая матрицей.

В левой стороне таблицы приводится номера ( арабскими цифрами) и объемы (в сотнях м³) поставщиков, в верхней части номера ( арабскими цифрами со штрихом) и объемы потребителей. В правом верхнем углу каждой выделенной клетке при возможности реальной доставки указывается дальность транспортировки, а в левом верхнем углу – минимальные себестоимости разработки и транспортировки грунта и указываются конкретные средства механизации, для которых и получены эти себестоимости, в середине клетке, внизу, указывается объем поставки (если она имеется).

Продольную дальность возки из выемки (основной поставщик) в насыпь (основной потребитель) можно определить по расстоянию между центрами тяжести соответствующих массивов ( L_c) плюс 50-70 м (на неровность местности и развороты транспортных средств. Центр тяжести массива находят как центр тяжести площади графика попикетных объемов рассматриваемого массива.

Вычисление центра тяжести массива определяется по формуле : (2)

Сводная ведомость возможных перемещений грунта

Поставщик i	Потребитель j	,м	,м		Средство механизации	Стоимость перемещения Сij, у.е.	Тип возки
1	1’	857,68	70	927,68	Э	10,5	Продольная
1	2’	765,36	70	835,36	Э	10,5
2	1’	2289,65	70	2359,65	Э	15
2	2’	666,63	70	736,63	Э	10,5

Поперечная возка осуществляется из резервов в насыпь или из выемки в кавальер. Дальность возки грунта является функцией средней рабочей отметки отсыпаемой части насыпи или разрабатываемой выемки, т.е. =f(H_ср).

В курсовом проекте. Зная H_ср, можно сразу определить поперечную дальность возки по таблице 2.3 из методических указаний.

, где: (4)

m- 1.5-показатель откоса

b - ширина основной площадки земляного полотна (7.3 м),

l – длина элемента,

V – объём элемента.

Приведен пример расчета для определения расстояния поперечной возки из поставщика к потребителю:

Поставщик i	Потребитель j		,м	Hср,м	Lпопер,м	Средство механизации	Стоимость перемещения Сij, у.е.	Тип возки
3	1’	8958	800	0,61	50	ДЗ-350	8,5	Поперечная
1	3’	47295	800	2,41	78,2	ДЗ-79А	13
4	2’	27859	800	1,60	62	ДЗ-350	10,5
2	4’	58935	800	2,83	86	ДЗ-79А	13,5
1	5’	8958	800	0,61	1000	Э-1252	22
2	5’	58935	800	2,83	1000	Э-1252	22
5	1’	8958	800	0,61	1000	Э-1252	22
5	2’	27859	800	1,60	1000	Э-1252	22
5	3’	47295	800	2,41	1000	Э-1252	22
5	4’	58935	800	2,83	1000	Э-1252	22
5	5’	36817	-	-	1000	Э-1252	22

Таким образом, на основании полученных данных составляем матрицу.

Там где перемещения грунта невозможно в соответствующей клетке таблицы записываем «ЗП»- запрещенная поставка. Следует посмотреть формальную возможность вывоза из лишнего грунта из резерва и кавальеров и заполнения кавальеров и отвалов. Такие поставки называются фиктивными, и в соответствующей клетке таблицы записывается «ФП»- фиктивная (формальная) поставка.

Соответственно для запрещенной поставки проставляем заведомо большую цену перевозки (1000), а для фиктивной при любом объеме фиктивно перевозимого грунта цена равняется (0).

Потребит. Постав.
		8958	27859	47295	58935	106230
1	47295	10,5 927,7 4479	10,5 835,4 13929,5	ЗП	ЗП	22 1000 28886
2	58935	10,5 2359 4479	10,5 736 13929,5	ЗП	ЗП	22 10000 40526,5
3 3	8958	ЗП	ЗП	ЗП	ЗП	0
4	27859	ЗП	ЗП	ЗП	ЗП	0
5	36817	0	0	0	0	0

Итоговая стоимость земляных работ по подсчетам вручную

С_общ.=(10,5*4479)*2 + (13929,5*10,5)*2+22*28886+40526,5*22=894427

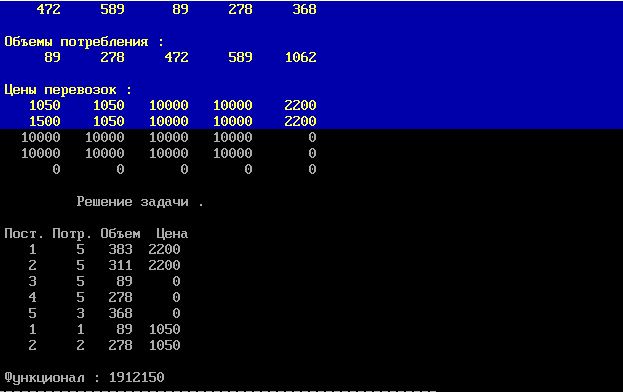

Подсчет с помощью ЭВЛ:
