1.2. Выбор возможных средств механизации.

Для определения минимальной стоимости распределения грунта от поставщика к потребителю необходимо найти соответствующую дальность возки грунта (продольную или поперечную) и уяснить какие из средств механизации могут быть, в принципе, пригодны для этой связи, а затем, используя графики единичной стоимости из приложения 2 методических указаний определяем то средство механизации, которое дает минимальную стоимость работ для этой связи. График единичной стоимости представляет собой зависимость единичной себестоимости разработки и перевозки грунта (руб/м³) от дальности перевозки грунта (м). На графиках сплошной линией показана зависимость при продольной возке грунта, а пунктирной – при поперечной возке грунта.

1.3. Распределение земляных масс на заданном участке на основе линейного программирования.

Задача оптимального варианта производства работ определяется в результате решения транспортной задачи, которая формулируется следующим образом:

где – себестоимость разработки и перевозки 1м³ грунта от i-го поставщика к j-му потребителю;

– объем перевозки грунта от i-го поставщика к j-му потребителю.

Ограничения:

1. Не один из ≠ 0

2. ( сумма поставщиков равна сумме потребителей).

Такие задачи решаются одним из методов линейного программирования:

- метод наименьших стоимостей (вручную);

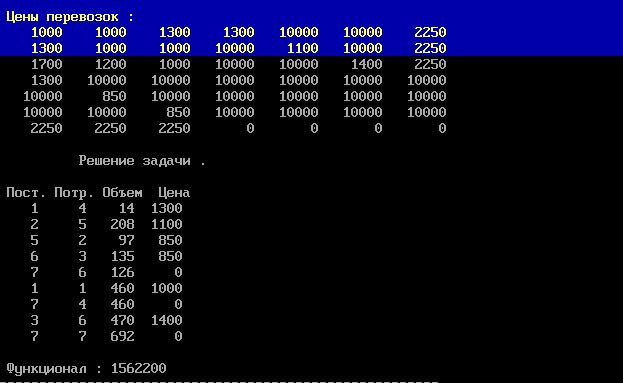

- метод потенциалов ( на ЭВМ).

Для решения транспортной задачи методом наименьших стоимостей составляется специальная таблица, называемая матрицей.

В левой стороне таблицы приводится номера ( арабскими цифрами) и объемы (в сотнях м³) поставщиков, в верхней части номера ( арабскими цифрами со штрихом) и объемы потребителей. В правом верхнем углу каждой выделенной клетке при возможности реальной доставки указывается дальность транспортировки, а в левом верхнем углу – минимальные себестоимости разработки и транспортировки грунта и указываются конкретные средства механизации, для которых и получены эти себестоимости, в середине клетке, внизу, указывается объем поставки (если она имеется).

Продольную дальность возки из выемки (основной поставщик) в насыпь (основной потребитель) можно определить по расстоянию между центрами тяжести соответствующих массивов ( L_c) плюс 50-70 м (на неровность местности и развороты транспортных средств. Центр тяжести массива находят как центр тяжести площади графика попикетных объемов рассматриваемого массива.

Вычисление центра тяжести массива определяется по формуле : (2)

(3)

Сводная ведомость возможных перемещений грунта

Поставщик i	Потребитель j	,м	,м		Средство механизации	Стоимость перемещения Сij, у.е.	Тип возки
1	1’	479	70	549	Э-1252	10	Продольная
1	2’	533	70	603	Э-1252	10
1	3’	1545	70	1615	Э-1252	13
2	1’	1557	70	1627	Э-1252	13
2	2’	545	70	615	Э-1252	10
2	3’	467	70	537	Э-1252	10
3	1’	2478	70	2548	Э-1252	17
3	2’	1466	70	1536	Э-1252	12
3	3’	454	70	524	Э-1252	10

Поперечная возка осуществляется из резервов в насыпь или из выемки в кавальер. Дальность возки грунта является функцией средней рабочей отметки отсыпаемой части насыпи или разрабатываемой выемки, т.е. =f(H_ср).

В курсовом проекте. Зная H_ср, можно сразу определить поперечную дальность возки по таблице 2.3 из методических указаний.

, где: (4)

m- 1.5-показатель откоса

b - ширина основной площадки земляного полотна (7.6 м),

l – длина элемента,

V – объём элемента.

Приведен пример расчета для определения расстояния поперечной возки из поставщика к потребителю:

Поставщик i	Потребитель j		,м	Hср,м	Lпопер,м	Средство механизации	Стоимость перемещения Сij, у.е.	Тип возки
1	4’	47402	500	3,34	96,8	ДЗ-79А	13	Поперечная
1	7’	47402	500	3,34	1000	Э-1252	22,5
2	5’	20871	500	1,8	66	ДЗ-350	11
2	7’	20871	500	1,8	1000	Э-1252	22,5
3	6’	59622	500	3,93	109	ДЗ-79А	14
3	7’	59622	500	3,93	1000	Э-1252	22,5
4	1’	46020	600	2,87	87,4	ДЗ-79А	13
5	2’	9667	600	0,8	50	ДЗ-350	8,5
6	3’	13524	600	1,1	52	ДЗ-350	8,5
7	1’	46020	600	2,87	1000	Э-1252	22,5
7	2’	9667	600	0,8	1000	Э-1252	22,5
7	3’	13524	600	1,1	1000	Э-1252	22,5
7	4’	47402	500	3,34	1000	Э-1252	22,5
7	5’	20871	500	1,8	1000	Э-1252	22,5
7	6’	59622	500	3,93	1000	Э-1252	22,5
7	7’	69211	-	-	1000	Э-1252	22,5

Таким образом, на основании полученных данных составляем матрицу.

Там где перемещения грунта невозможно в соответствующей клетке таблицы записываем «ЗП»- запрещенная поставка. Следует посмотреть формальную возможность вывоза из лишнего грунта из резерва и кавальеров и заполнения кавальеров и отвалов. Такие поставки называются фиктивными, и в соответствующей клетке таблицы записывается «ФП»- фиктивная (формальная) поставка.

Соответственно для запрещенной поставки проставляем заведомо большую цену перевозки (1000), а для фиктивной при любом объеме фиктивно перевозимого грунта цена равняется (0).

Потребит. Постав.								7’
		46020	9667	13524	47402	20871	59622	69211
1	47402	10 549 46020	10 603	13 1615	13 96,8 1382	1000 зп	1000 зп	22,5 1000 0
2	20871	13 1627	10 615	10 537	1000 зп	11 66 20871	1000 зп	22,5 1000
3 3	59622	17 2548	12 1536	10 524	1000 зп	1000 зп	14 109 59622	22,5 1000 0
4	46020	13 87,4	1000 зп	1000 зп	1000 зп	1000 зп	1000 зп	1000 зп
5	9667	1000 зп	8,5 50 9667	1000 зп	1000 зп	1000 зп	1000 зп	1000 зп
6	13524	1000 зп	1000 зп	8,5 52 13524	1000 зп	1000 зп	1000 зп	1000 зп
7 7	69211	22,5 1000 0	22,5 1000 0	22,5 1000 0	0 ФП 0	0 ФП 0	0 ФП	0 ФП

Итоговая стоимость земляных работ по подсчетам вручную

С_общ.=10*46020+8,5*9667+8,5*13524+13*1382+11*20871+14*59622=1739578,5 у.е.
