Введение

Требуется разработать проект производства работ по сооружению участка земляного полотна однопутной железной дороги 1 категории протяженностью три километра, составленного из трех профилей. При этом общий участок начинается на ПК40, а отметка 1 нулевой находится в начале участка на отметке 50 м. над уровнем моря. Трасса проходит по пересеченной местности, которая характеризуется следующими параметрами:

1. Грунты;

2. Ситуации на местности

3. Уклоны;

4. Кривая НК КК.

В составе проекта решены следующие задачи:

1. Произведен подсчет объемов земляного полотна;

2. Решена задача оптимальных распределений земляных масс;

3. Выбраны рациональные средства механизации для ведения земляных работ;

4. Разработаны технологические карты на производство отдельных видов земляных работ;

5. Определены сроки земляных работ;

6. Составлен календарный график производственных земляных работ на участке;

7. Решены и другие вопросы.

1. Распределение земляных масс на выбранном участке

1.1. Разбивка участка на массивы

Составлен сходный продольный профиль.. Наносим проектную линию на продольный профиль в соответствии с руководящим уклоном, после определения красных отметок определяются черные отметки, как разность или сумма, соответственно для насыпи и выемки по рабочим отметкам. Насыпи и выемки наносим на продольный профиль рельефа местности.

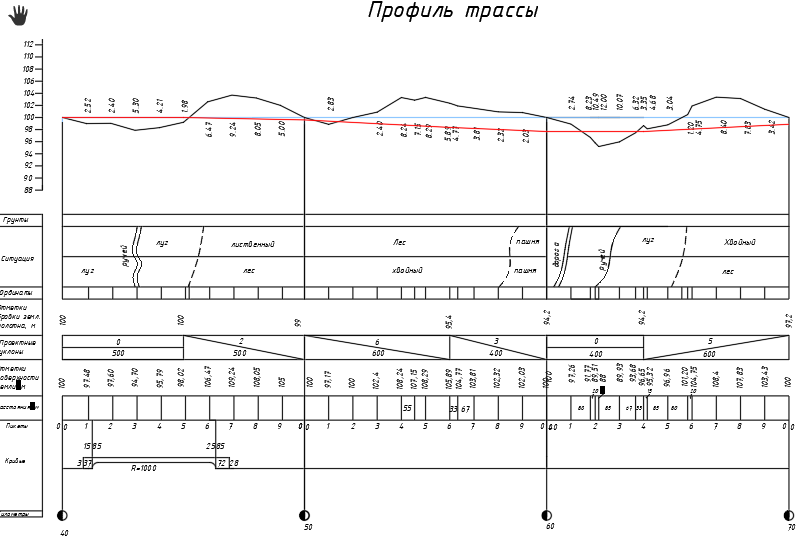

Рисунок 1. Профиль

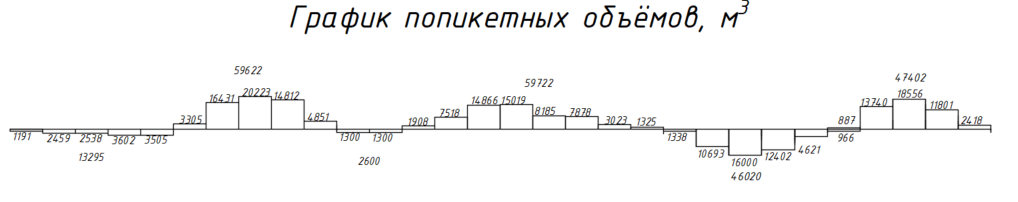

Рисунок 2. График попикетных объемов

В условиях курсового проекта объем земляного полотна определены и представлены в виде графика полных объемов.

Объемы выемок и насыпи можно определить непосредственно из этого графика.

Профиль 8.

Насыпь:

1191+2459+2538+3602+3505+229=13524

Выемка:

3035+16431+20223+14812+4851=59622

Профиль 9.

Насыпь:

1300+1300=2600

Выемка:

1908+7518+14866+15019+8185+7878+3023+1325=59722

Профиль 7.

Насыпь:

1338+10693+16000+12402+4621+966=46020

Выемка:

887+13740+18556+11801+2418=47402

Сумма выемок: 47402+59722+59622=166746

Сумма насыпи: 46020+2600+13524=62144

Определим разность сумм объёмов выемок и насыпей, которая составит:

= 166746 – 62144 =104602 м³. (1)

С целью правильного установления границ производства работ определяем место положения нулевых точек.

Нулевой точкой называется то место на профиле, где выемка переходит в насыпи или наоборот, то есть рабочая отметка равна 0. Она определяется графически, из подобия двух смежных треугольников, построенных по двум ближайшим рабочим отметкам.

Таблица 1. Ведомость местоположения нулевых точек

Номера нулевых точек			L	X	ПК+Х
1	-	-	-	-	ПК40
2	1,98	6,47	100	15	ПК45+56
3	-	-	-	-	ПК50
4	2.83	2,40	200	108,2	ПК52+8,2
5	-	-	-	-	ПК60
6	3,04	1,2	80	56	ПК65+56
7	-	-	-	-	ПК70

Для правильной разбивки заданного продольного профиля на отдельные участки(массивы), которые рассматриваются как поставщики и потребители, необходимо уяснить их сущность. В качестве поставщиков могут быть выемки (основной поставщик), резервы и карьеры (резервные). В качестве потребителей – насыпи(основные), кавальеры и отвалы(резервные).

Для понимания что из себя представляют насыпи и выемки, вычерчиваем поперечный профиль насыпи и выемки.

поперечный профиль насыпи:

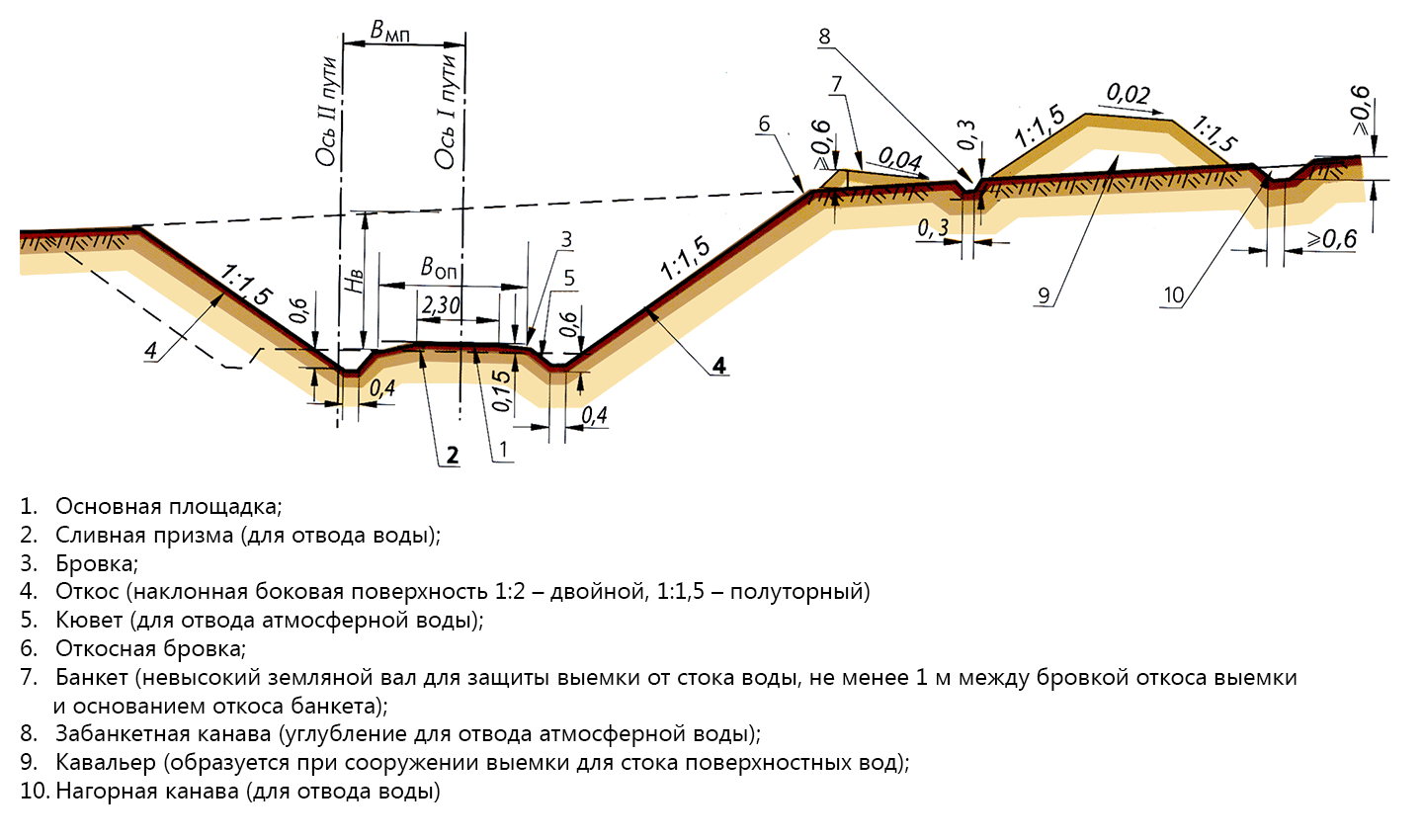

поперечный профиль выемки:

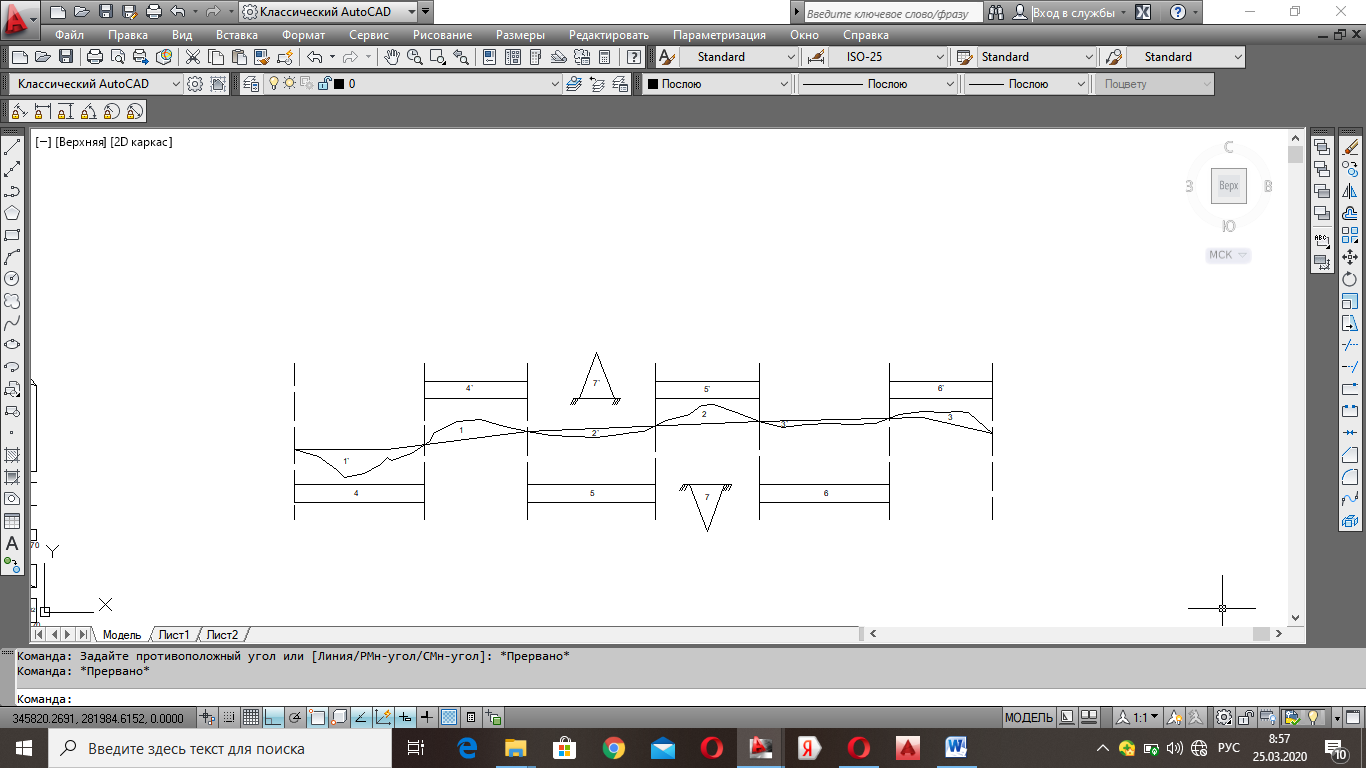

Для разбивки продольного профиля на отдельных поставщиков и потребителей нужно прежде всего выявить на профиле места возможного заложения резервов и кавальеров. По их границам делят насыпь (выемку) на соответствующие массивы. Если в пределах выемки имеются разнородные грунты, то её разделяют на раздельные массивы. Длина массива должна быть от 100 до 400 метров, при этом, в пределах массивов должны быть примерно одинаковыми рабочие отметки. Глубина резервов принимается не глубже уровня грунтовых вод. Запрещается закладывать резервы и отсыпать кавальеры в местах переездов на раздельных пунктах и в местах расположения зданий. Отвалы устраиваются вблизи от выемки, где имеется понижение рельефа местности. Карьеры открывают на некотором удалении от проектируемого участка железной дороги. После разбивки заданного участка на поставщиков и потребителей определяем объём каждого из поставщиков и каждого из потребителей при помощи графика попикетных объёмов. Объём резервов(кавальеров) устанавливается из расчёта, что он равен объёму соответствующей насыпи (выемки), но на одном пикете объём их не должен превышать 6000 м3. Объём карьера должен быть не меньше суммы всех насыпей.

Vкарьера ≥ ΣVнасыпей j
