Ответы экз 2025 расширенный
.pdfИмеются три типа оборудования:
-бурильная труба повышенной эффективности;
-гидроочистка
-мешалка для слоя шлама
36. Какие технические средства применяются для ликвидации аварий с бурильной колонной.
1.Печати свинцовые предназначены для получения на торцевой или боковой поверхности отпечатков предметов, находящихся в скважине.
2.Магнитный ловитель предназначен для извлечения из скважин мелких предметов, обладающих ферромагнитными свойствами
3.Фрезеры забойные типа ФЗ предназначены для фрезерования металлических предметов или цемента в обсаженных и не обсаженных стволах эксплуатационных и бурящихся скважинах.
4.Фрезеры истирающие-режущие кольцевые типа ФК предназначены для фрезерования прихваченных бурильных и насосно-компрессорных труб в обсаженных скважинах
5.Фрезер ФКК применяют для фрезерования поврежденных участков обсадных колонн.
6.Труболовка внутренняя неосвобождающая предназначена для извлечения труб при проведении ремонтных и аварийно-восстановительных работ в скважинах.
7.Труболовка наружная освобождающаяся предназначена для захвата за наружную поверхность и последующего извлечения элементов трубных колонн при проведении ловильных работ в скважинах.
8.Метчик ловильный нарезной предназначен для захвата путем ввинчивания во внутреннюю поверхность и последующего извлечения трубчатых элементов колонн при проведении ловильных работ в скважинах
9.Колокол ловильный нарезной предназначен для захвата путем навинчивания на наружную поверхность и последующего извлечения цилиндрических элементов колонн труб при проведении ловильных работ в скважинах.
10.Ловитель предназначен для захвата и извлечения электрокабелей, канатов и проволок при проведении ловильных работ в скважинах
11.Труборез внутренний с извлечением предназначен для отрезания в скважине и последующего извлечения элементов бурильных, обсадных и насосно-компрессорных труб при проведении ремонтно-восстановительных работ в скважинах
12.Труборез наружный механический предназначен для отрезания в скважине части колонны бурильных или насосно-компрессорных труб и последующего извлечения отрезанной части на поверхность при проведении ремонтно-восстановительных работ в процессе подземного и капитального ремонта скважин
13.Переводник безопасный предназначен для легкого отсоединения от прихваченного инструмента или труб при проведении ловильных работ в процессе ликвидации
14.Вырезающее устройство — Назначение: обрезка и фрезерование всей секции обсадной колонны по всему сечению
37. Признаки и способы предупреждения дифференциального прихвата бурильной колонны.
Признаки:
-Перед прихватом колонна находилась в неподвижном состоянии;
-Возможна полная циркуляция, но изменения прокачки ничего не меняет;
-КНБК проходит толстый слой проницаемых пород;
-Избыток давления в районе КНБК;
-Увеличение сопротивления продольному перемещению колонны или крутящего момента при страгивании колонны с места после нахождения без движения в течение некоторого времени.
Способы предупреждения:
-использование буровых растворов с высокой смазывающей способностью, дающих тонкие плотные корки на стенках скважины;
-обеспечение максимально возможной скорости восходящего потока бурового раствора;
-обеспечение полной очистки бурового раствора от обломков выбуренной породы;
-регулярное прорабатывание в процессе бурения зоны возможного интенсивного образования толстых корок;
-Уменьшение длины КНБК, бурение забойным двигателем;
-Применение УБТ со спиральными канавками.
38. Состав и назначение блоков противовыбросового оборудования.
1.Блок превенторов (герметизация устья скважины, обеспечение циркуляции промывочной жидкости с противодавлением на пласт, СПО при герметизированном устье); 2.Станция гидравлического управления приводов превентора (для образования,
аккумулирования и распределения энергии гидравлической рабочей жидкости под давлением в гидравлические приводы элементов противовыбросового оборудования); 3. Вспомогательный пульт ручного управления (для ручного закрытия превенторов);
3.Блока глушения (предназначен для создания противодавления на пласт и прекращения поступления пластового флюида в скважину);
4.Блок дросселирования (предназначен для обеспечения циркулирования бурового раствора или флюида, поддержание требуемого давления на устье, предупреждения выбросов и открытых фонтанов).
39.Назначение и устройство плашечных превенторов.
Назначение плашечного превентора:
- Трубный плашечный превентор (герметизация кольцевого пространства по телу трубы, кроме замков); - Глухой плашечный превентор (герметизация скважины без наличия труб внутри скважине);
- Срезающий плашечный превентор (герметизация скважины путем перекусывания и зажимания трубы).
Основной деталью превентора является корпус, к которому с боков прикреплены крышки с гидроголовками и цилиндрами. На концах штоков гидроголовок имеются плашки для охвата бурильной трубы, выполненные из металлического корпуса со сменными вкладышами. Крышки установлены на шарнирных кольцах и могут откидываться, открывая корпус с боков для смены плашек.
Плашечный превентор состоит из:
1,6-гидравлические цилиндры; 2-корпус; 3-каналы для обогрева; 4-уплотнительные кольца; 5-винты; 7-втулка; 8-валик; 9-вилка; 10-подвижные плашки; 11-шток; 12-крышка;13- шарниры; 14-трубки.
40.Назначение и устройство универсального (кольцевого) превентора.
Универсальный (кольцевой) превентор предназначен для герметизации скважины, если в ней находится любая часть колонны, обеспечения проведения СПО под давлением, а также для полного перекрытия скважины при отсутствии в ней инструмента.
Превентор состоит из корпуса, крышки, уплотнителя (конический, сферический), конического плунжера, запорной камеры и регулирующего клапана.
41.Признаки аномально-высокого порового давления. d – экспонента.
Признаки АВПД:
резкое увеличение скорости проходки ствола в глинистых породах при неизменном режиме бурения;
постепенное снижение, а затем резкое повышение температуры выходящего из скважины бурового раствора;
газирование бурового раствора.
d-экспонента – безразмерная экспонента, учитывающая дифференциальное давление и степень уплотненности породы. Она определяется только в процессе бурения. В нормально уплотненной горной породе величина d-экспонента равномерно возрастает вместе с глубиной скважины. Любые изменения уплотнения влияют на d-экспоненту. При вхождении в недоуплотненную зону угол наклона изменяется. Дает хорошие результаты, если дифференциальное давление не очень велико (менее 3,5 МПа).
|
|
|
|
d |
|
1,26 log |
vмех |
|
|
G |
|
N |
|||||
|
|
|
|
|
||||
vМЕХ |
k N |
|
|
d |
|
|
||
|
|
|
G |
|||||
|
|
|
|
|
||||
|
|
|
|
|
|
1,58 log |
|
|
|
|
|
|
|
|
|||
|
|
DДОЛ |
|
|
|
Dдол |
||
42. Способы глушения скважины при НГВП.
1. Способ двух циркуляций (Бурильщика) Сначала из скважины вымывают пластовые флюиды, затем плотность бурового раствора повышается до нужной величины для глушения и раствор в скважине замещается приготовленным утяжелённым буровым раствором.
Преимущества:1) Единственно возможный способ, если на буровой ограниченное количество барита или ограничена производительность смесительного оборудования; 2) Миграция газа менее вероятна; 3) Циркуляция начинается сразу же; 3) Меньше расчетов в начале операции глушения.
Недостатки: 1) Скважина находится под давлением больший период времени; 2) При некоторых обстоятельствах наблюдается высокое давление на башмаке; 3) Длительный промежуток времени наблюдается высокое давление на стояке; 4) Высокое устьевое давление в затрубном пространстве.
2.Способ одной циркуляции (Ожидания и утяжеления) Плотность бурового раствора повышается до плотности глушения, затем раствор в скважине замещается утяжелённым раствором с одновременным вытеснением из скважины пластовых флюидов.
Преимущества: 1) Одна циркуляция – следовательно оборудование находится под давлением меньшее время; 2) В некоторых ситуациях, давление на башмак обсадной колонны ниже; 3) С большим интервалом открытой скважины вероятность потери циркуляции меньше; 4) Быстрое снижение давления на стояке.
Недостатки: 1) Может наблюдаться нежелательная миграция газа во время ожидания приготовления раствора глушения; 2) Могут возникнуть проблемы со скважиной из-за осаждения бурового шлама или реакционных пород во время ожидания приготовления утяжеленного бурового раствора.
43.Основные функции противофонтанных частей.
профилактические работы по обеспечению готовности буровых и нефтегазодобывающих предприятий и их персонала к предупреждению и ликвидации возможных аварий
работы по ликвидации открытых газовых и нефтяных фонтанов и аварийнотехнические работы на скважинах, связанные с использованием специального снаряжения и оборудования
работы по спасению и эвакуации людей, застигнутых авариями на нефтяных и газовых скважинах, и оказанию первой медицинской помощи пострадавшим
подготовку личного состава военизированной службы, а также работников обслуживаемых предприятий
проектно-конструкторские работы по проблемам противофонтанной безопасности
ремонт и техническое обслуживание изолирующих дыхательных аппаратов, контрольных приборов и других видов специального оборудования.
44.Классификация наполнителей для ликвидации поглощений.
Классификация наполнителей по типу материалов: а) однотипные (опилки, кордовое волокно и т п.)
б) композиционные (дроблённая резина с кордным волокном и т. п.)
1 класс – волокнистые наполнители, характеризуются волокнистой структурой частиц различных размеров в виде хлопьев, волокон, нитей, которые при закупоривании каналов поглощения существенно изменяют свою форму и размеры (например, кордное волокно) 2 класс – гранулированные наполнители, включает два подкласса:
1 подкласс – гранулированные жёсткие наполнители (например, силикагель, скорлупа) 2 подкласс – гранулированные упругие наполнители (например, частицы резины)
3 класс – чешуйчато-пластинчатые наполнители (например, слюда) 4 класс – набухающие наполнители (например, глина)
5 класс – пластичные наполнители (например, битум, парафин)
6 класс – дисперсные наполнители (например, дисперсная система «резина + вулканизированный латекс»)
7 класс – наполнитель из коагулюма латекса
45.Способы намыва наполнителей при ликвидации зон поглощений.
через воронку на устье скважины
с использованием цементировочного агрегата (ЦА)
одновременный намыв всплывающих и оседающих наполнителей
намыв с помощью ЦА с вводом песка
намыв в растворах-носителей с флокулянтами
2. Тампонирование:
доставка тампонирующей смеси с помощью контейнера
продавливание тампонирующей смеси по бурильным трубам а) установка тампонирующей смеси на равновесии б) с помощью разделительных пробок в) с применением всплывающих пробок
г) с помощью гидромеханического пакера и всплывающей пробки д) с помощью продавочной пробки е) с пакером и продавочной пробкой
46.Технология установки расширяемых труб в скважине.
Процесс установки профильного перекрывателя включает:
1.Вскрытие поглощающего пласта
2.Расширение ствола скважины в интервале осложнений с помощью специального расширителя
3.Установка колонны гофрированных труб в интервале осложнений
4.Расширение труб внутренним гидравлическим давлением промывочной жидкости до 15 МПа.
5.Дорасширение цилиндрических участков трубы производится развальцевателями.
47.Основные признаки поглощений.
Уменьшение объёма бурового раствора в приёмных ёмкостях при буренииУвеличение скорости буренияПровалы инструмента при бурении
Снижение уровня бурового раствора в скважине в «покое»Уменьшение давления нагнетания бурового раствора за счёт снижения
гидравлических сопротивлений в затрубном зазоре

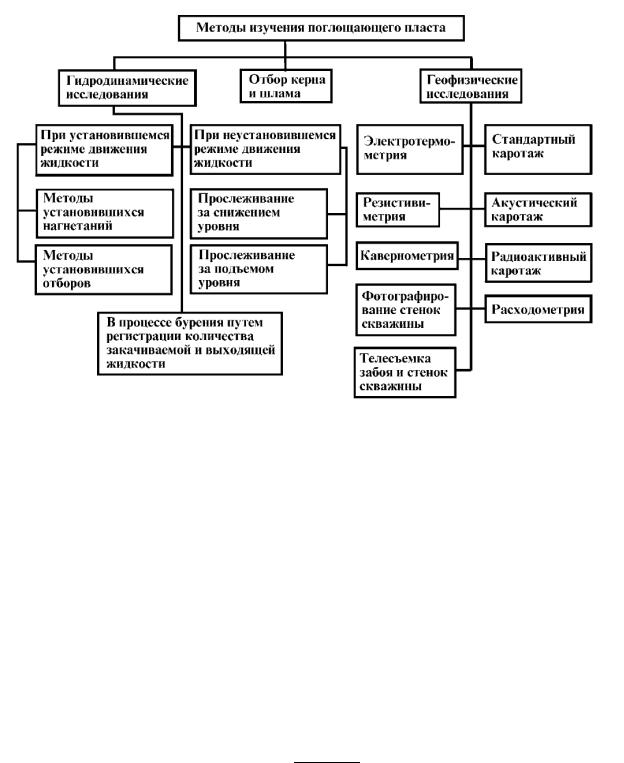

48.Способы исследований интервалов поглощений.
49.Основные причины искривления ствола скважины.
геологические - анизотропность горных пород, перемежаемость горных пород различной твёрдости, угол наклона пластов, тектонические нарушения, слоистость, сланцеватость и трещиноватость горных пород, устойчивость горных пород
технические - эксцентричное соединение элементов КНБК, наличие изгиба, овальности утяжелённых бурильных труб, радиальный люфт вала забойного двигателя, повреждения долота, абразивный износ опорно-центрирующих элементов в процессе бурения
технологические - потеря устойчивости КНБК в процессе бурения, неправильный выбор типа компоновки бурильной колонны, применение режима бурения, не учитывающего конструкцию КНБК, использование промывочной жидкости, способствующей размыву стенок скважины и снижению степени их устойчивости, геометрия направляющего участка ствола скважины.
50.Способы и устройства для определения места прихвата бурильной колонны.
1. Определение верхней границы прихвата с помощью расчета длины неприхваченной части колонны по упругому удлинению ее под действием растягивающей нагрузки, превышающей собственный вес труб.
= 1,05 ∆
∆
1,05 – коэффициент, учитывающий увеличение жесткости колонны за счет замковых соединений; E – модуль упругости; F – площадь поперечного сечения труб; ∆ – удлинение колонны; ∆ – растягивающее усилие.
2.Определение места прихвата с помощью специальной аппаратуры: прихватоопредлители (принц действия основан на свойстве ферримагнитных материалов намагничиваться и размагничиваться при деформации), индикаторы места прихвата (принцип действия основан на регистрации деформаций колонны труб датчиком, притягиваемым к внутренней поверхности труб многополюсным электромагнитом), акустические цементомеры (регистрируют относительную амплитуду продольной волны (Ак), а также время прохождения продольной волны по породе (Тп).)
51. Последствие поступления сероводорода в буровой раствор.
-Разрушение бурильных, обсадных труб и устьевого оборудования в результате коррозионного растрескивания.
-загустевание, рост показателя фильтрации, интенсивное образование высокопроницаемой фильтрационной корки, снижение pH, снижение показателя тиксотропных свойств, увеличение реологических
-вероятность пожара повышается;
-При рН близкой к 7 в случае обильного поступления в скважину сероводорода, образуются густые липкие сгустки, что может привести к прихвату инструмента
52. Мероприятия по предупреждению осложнений при строительстве скважин в условиях сероводородной агрессии.
1.Химически ингибированные тампонажные цементы. В тампонажную смесь включают компоненты, препятствующие проникновению в цементный камень агрессивного агента.
2.Бурильные, обсадные трубы и устьевое оборудование использовать из специальных сталей, стойких к наличию сероводорода.
3.рН раствора поддерживать более 9.
4.В раствор добавлять ингибиторы коррозии, способные связывать серу в соединения, трудно растворимые в воде.
53.Причины повреждения обсадных колонн в пескопроявляющих скважинах.
- абразивный износ поверхности и перфорационных отверстий; - смятие в результате кавернообразования, разрушения и обвала призабойной зоны, связанный с выносом песка; - образование песчаных пробок;
54.Способы предупреждение выноса песка из пласта.
Ответы в вопросе «Пескопроявлени, способы и технические средства предупреждения».
55. Конструкция фильтров для предупреждения песокопроявления.
-Щелевые фильтры. Щелевые фильтры самые дешевые и представляют собой фрагмент трубы с прорезями (щелями) горизонтального или вертикального направления
-Металлокерамические фильтры. МКСФ собирают из отдельных секций. Каждая секция состоит из металлокерамического элемента и перфорированной трубы между которыми имеется зазор около 5 мм. Через каждые четыре металлокерамических элемента устанавливают центрирующие кольца для сохранения этого зазора.
-Подвесные проволочные фильтры. Это фильтры, у которых проволока намотана непосредственно на перфорированную трубу, желобчатый корпус или подкладные ребра. При намотке на трубу проволока укладывается по предварительно нарезанным канавкам в виде резьбы.
-Подвесные сетчатые фильтры. Скважинный фильтр представляет собой стальную перфорированную трубу. На поверхности трубы уложены три слоя сетки из нержавеющей, химически стойкой стали.
-Гравийно-намывной фильтр. Они состоят из обычного каркасно-проволочного или сетчатого фильтра, рабочая часть которого окружена слоем гравия или крупнозернистого песка.
2. Какие технологии применяются в скважинах с осложненными геологическими условиями? (необходимо указать условия применения)
Бурение с управляемым давлением (область применения в другом вопросе есть)
Бурение на обсадной колонне и хвостовике (аналогично)
Раздвижные расширители (так же)
Расширяемые обсадные трубы (так же)
Осцилляторы, гидронагружатели, гидроочистные трубы, специальные переводники (что-нибудь напишешь).
(Так же по вопросам можно поискать ещё какие-нибудь технологии или самому вспомнить)
7. Основные гидро- и геомеханические характеристики, используемые при анализе осложнений и аварий в бурении.
Гидромеханические характеристики:
-Насыщенность горных пород пластовым флюидом. Из неё получают значения порового или пластового давления.
-Давление поглощения и давление гидроразрыва породы
-Плотность бурового раствора
Геомеханические характеристики:
-Напряжения в горной породе (вертикальное, горизонтальное минимальное и максимальное)
-Данные о горных породах (плотность, вес, проницаемость, прочность)
8. Бурильные ясы, принцип действия, какова технология применения при ликвидации прихватов в направленной скважине?
Яс — это механизм, предназначенный для освобождения прихваченной бурильной колонны, путем приложения ударных нагрузок при расхаживании.
Принцип действия: молотом наносится удар по наковальне вверх или вниз. БК – это упругая система, обладающая большой инерцией, поэтому воздействием на верхний конец БК невозможно создать резкий удар молотом по наковальне. Эту задачу решает стопорный механизм. Задача которого
основана на фиксации молота в процессе создания растяжения или сжатия БК
и освобождения молота в процессе достижения определенных показателей в
БК.
В практике бурения применяются механические и гидравлические ясы,
которые по принципу воздействия делятся на ударные и ударно-
вибрационные.
Яс ударный предназначен для освобождения прихваченной БК приложением ударных нагрузок при расхаживании.
Яс ударно-вибрационный – для освобождения прихваченной БК
осевыми ударами сверху вниз или путем создания вибрации в колонне вращая
БК под натяжением.
Принцип работы бурильного яса заключается в передаче ему накопленной колонной бурильных труб энергии деформации и
преобразовании ее в кинетическую в месте прихвата.
Бурильный яс может включаться в компоновку бурильной колонны в
качестве предупредительной меры для борьбы с прихватами инструмента.
9. Поровое (пластовое) давление. Коэффициент аномальности
пластового давления. Давление поглощения (гидроразрыва). Индекс давления
поглощения. Охарактеризовать равновесное состояние системы «скважина-
пласт».
Пластовое давление – давление, под которым пластовые флюиды находятся в порах, вмещающих их проницаемых горных пород.
Поровое давление – давление, под которым пластовые флюиды находятся в порах, вмещающих их непроницаемых горных пород (например, в порах глин). Поровое давление может быть рассчитано для закрытых и открытых пор.
Давление жидкости в порах пластов характеризуется величиной коэффициента аномальности, равного отношению пластового давления к статическому давлению столба пресной воды высотой от кровли пласта до устья скважины
пл= ρвgh
РПОГЛ
ПОГЛ = В НПЛ − индекс давления поглощения
Давление поглощения Рпогл - давление в скважине, при котором начинается утечка бурового раствора по искусственным трещинам, образующимся в результате гидроразрыва связной породы, либо по естественным каналам в трещиноватых и закарстованных породах. Принимается по фактическим данным или по опытным нагнетаниям. При отсутствии данных Рпогл= (0.75÷0,95)Ргр
Давление гидроразрыва горной породы Ргд (МПа) - давление столба жидкости в скважине на глубине H, при котором происходит разрыв связной породы и образование в ней трещин. Определяется опытным путем.
При полном отсутствии данных: Ргр = 0,87Рг; |
Pгр=0,83Н + 6,6Рпл |
Равновесное состояние системы «пласт-скважина» это такое состояние,
когда давление в скважине равно пластовому давлению.
10. Причины произвольного искривления ствола скважины при бурении.
Способы и технологии предупреждения искривления ствола скважины.
К основным геологическим условиям, которые порождают причину
искривления скважины, относятся слоистость, сланцеватость, трещинность,
анизотропность горных пород; перемежаемость пород различной твердости и степени наклона пластов к горизонту; пористость, зоны и участки мягких несцементированных или сильно разрушенных пород, различного рода дизъюнктивные нарушения; пустоты, твердые включения в мягких в несцементированных породах и т.д.
Также некоторые типы КНБК подвержены отклонению от планового направления бурения, например, неориентируемые КНБК с трехшарошечными долотами подвержены отклонению вправо.
Способы и технологии предупреждения:
Применение типов КНБК, стабилизирующих зенитный угол скважины:
Маятниковые (отклоняющие усилие, возникающие за счёт расположения и веса элементов компоновки, компенсирует тенденции к естественному искривлению ствола скважины), жёсткие (отклоняющие усилие сведено к нулю благодаря нескольким центраторам и бурильным трубам максимально возможного диаметра), ступенчатые (когда сначала бурится ствол небольшого диаметра, а уже выше расширяется с помощью специальных устройств-расширителей; меньшая нагрузка на долото из-за меньшего его диаметра меньше провоцирует естественное искривление ствола скважины).
Применение РУС: РУС позволяет в оперативном режиме контролировать траекторию скважины и компенсировать возникающие отклоняющие усилия для поддержания необходимой траектории.
Применение долот с удлинённым корпусом, калибраторов и центраторов: удлинённый корпус с калибрующей поверхностью и/или калибратор с центраторами позволят эффективнее удерживать ствол скважины от естественных искривлений.
Изменение режимных параметров бурения: снижение осевой нагрузки и увеличение частоты вращения позволяют снизить влияние факторов,
вызывающих искривление.
