  1. Классификация стыков разветвленных стволов скважин

В классификации TAML места стыковки дополнительных стволов с основным стволов являются определяющим признаком и характеризуются:

1. Способом формирования стыка стволов: бурением бокового ствола в открытом стволе; фрезерованием окна в обсадной колонне; в заранее вырезанном окне в обсадной колонне.

2. Способом обеспечения герметичности стыка обсадной колонны основного и боковых стволов: цементированием, механическим сочленениями или сборной конструкцией соединения.

Сочленения разделяются на две группы:

1) Не обеспечивающие герметичность стыка (уровень 1–4);

2) Безусловно обеспечивающие герметичность стыка (уровень 5 и 6).

  1. Совершенство гидродинамической связи скважина-пласт

В промысловой практике используются показатели, отражающие гидродинамическое совершенство ПЗС:

ϕ - коэффициент гидродинамического совершенства (несовершенства) -отношение фактического дебита скважины к потенциальному дебиту, который соответствует гидрадинамически совершенной скважине;

ОП - отношения продуктивностей — это частное от деления фактического коэффициента продуктивностей скважины на потенциальный коэффициент продуктивности, значения которых вычисляются непосредственно по индикаторным диаграммам исследования скважины на установившихся режимах фильтрации;

ОГ - отношение гидропроводности - отношение гидропроводности призабойной зоны к гидропроводности удаленной зоны, не затронутой влиянием процессов в ПЗП.

Различают следующие вида несовершенства скважин:

  1. по степени вскрытия пласта;

  2. по характеру вскрытия.

  3. по степени и по характеру вскрытия пласта.

  4. по качеству вскрытия пласта, когда проницаемость пористой среды в призабойной зоне снижена по отношению к естественной проницаемости пласта.

  1. Состав забойного оборудования

Забойное оборудование используется для обеспечения устойчивости коллектора и эффективной эксплуатации каждого их интервалов продуктивной толщи.

По назначению элементы и узлы забойного оборудования можно разделить на спуско-монтажные и эксплуатационные.

Спуско-монтажное оборудование обеспечивает спуск и приведение призабойной зоны скважины в рабочее состояние. Оно состоит из следующих элементов:

1) Спусковой инструмент и разъединители, которые отсоединяют забойной оборудование от транспортной колонны после спуска;

2) Узлы и устройства, переводящие забойнойное оборудование из транспортного в рабочее состояние.

Эксплуатационное забойной оборудование обеспечивает исполнение технологических функций, контроль и «интеллектуальное» управление работой скважины. В его состав входят:

1) Скважинные фильтры;

2) Заколонные пакеры (гидравлические, гидромеханические, набухающие) для изоляции непродуктивных и водонасыщенных интервалов;

3) Системы управления потоком по стволу (отсекатели потока, устройства контроля и выравнивания притока);

4) Узлы и устройства для многозональных гидроразрывов (скользящие муфты, клапанные системы).

  1. Распределение пластового давления во круг ствола скважины в вертикальном и горизонтальном направлениях.

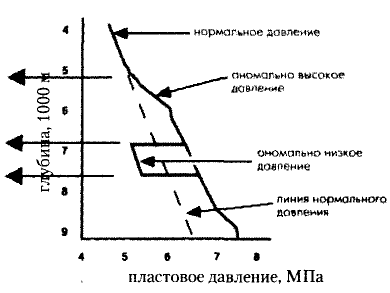

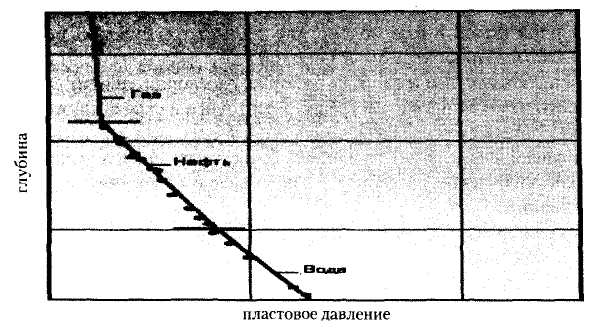

Распределение пластового давление в вертикальном направлении характеризуется столбом флюида, который содержится в поровом пространстве, а также историей формирования коллектора (АВПД или АНПД).

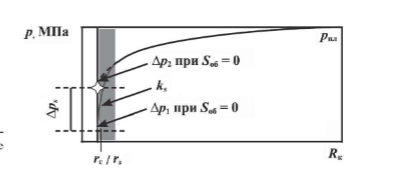

Распределение давление в горизонтальном направлении характеризуется загрязнением призабойной зоны скважины, пластовым давлением на данной глубине, созданной депрессией.

При отборе жидкости характерна непрерывно разрастающаяся вокруг скважины воронка депрессии. Распределение давления вокруг ствола скважины зависит от упругой энергии в пласте.

Зависимость является логарифмический, то есть давление вблизи стенок скважины изменяется сильно, а на удаленном расстоянии – слабо. Это объясняется увеличением скоростей фильтрации при приближении к стенкам скважины, на что расходуется больший перепад давления.
