6. Способы разобщения интервалов в эксплуатируемом пласте.

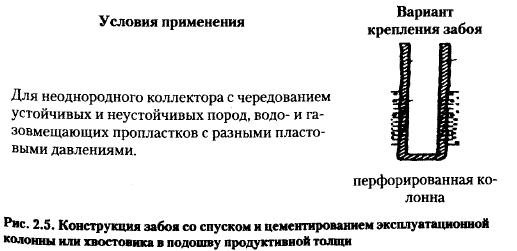

1 способ - Спуск и цементирование эксплуатационной колонны или хвостовика в подошву продуктивной толщи (рис. 2.5).
Конструкция закрытого типа характеризуется тем, что продуктивный объект перекрывается сплошной или потайной колонной, зацементированной на всём протяжении продуктивной толщи. Универсальная конструкция для любых геологических условий и типа коллектора, обеспечивающая совместную и раздельную эксплуатацию объектов продуктивной толщи.
Недостатки: Потенциально высокий уровень фильтрационных сопротивлений (снижение гидродинамического совершенства забоя), т.к. продуктивный объект имеет гидродинамическую связь со стволом через ограниченное число перфорационных каналов, кроме того, пласт воспринимает негативное воздействие со стороны тампонажного раствора в процессе цементирования эксплуатационной колонны, а перфорационные каналы часто закупориваются.

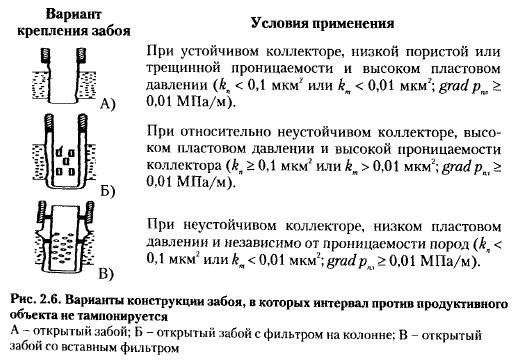

2 способ - Интервал против продуктивного объекта не тампонируется (рис. 2.6).
Разобщение
эксплуатируемого интервала обеспечивается:
обсадной колонной в кровле продуктивного
пласта (рис. 2.6, вариант А); обсадной
колонной с фильтром в нижней части, но
зацементированной так (манжетным или
селективным способом), чтобы не допустить
попадания тампонажного раствора в
интервал продуктивного объекта (рис.
2.6, вариант Б). При этом варианте конструкции
исключаются затраты на перфорацию.
Недостатки: Возможность использования только для однородного коллектора при отсутствии близкорасположенных водоносных и газоносных горизонтов (однородным коллектором считается пласт, являющийся литологически однородным по всей толщине, имеющий одинаковые фильтрационные свойства и пластовые давления в пропластках, насыщенных однотипными флюидами; близко расположенными по отношению к продуктивному объекту считаются проницаемые пласты, находящиеся на расстоянии менее 5 м). Трудно предотвратить прорыв газа и воды к забою. Нет возможности и избирательного воздействия на отдельные участки ствола.
3 вариант - Конструкция смешанного типа (частичное перекрытие ствола скважины зацементированной колонной) (рис. 2.7). Конструкция смешанного типа с частичным перекрытием продуктивной толщи зацементированной эксплуатационной колонной применяется для разобщения продуктивной части коллектора и газоводоносных пропластков.
Недостатки: Недостатки открытого и закрытого типа конструкции.
7. Условия сохранения устойчивости стенок скважины.
В интервалах, склонных к потере устойчивости стенок ствола и текучести пород, параметры бурового раствора устанавливаются исходя из необходимости обеспечения устойчивости стенок скважины.
При этом противодавление на горизонты в процессе циркуляции не должно превышать давления гидроразрыва пласта для всего интервала совместимых условий бурения для предотвращения образования новых трещин.
В процессе бурения необходимо производить контроль реолологических параметров бурового раствора с целью предупреждения обвалов стенок и размыва устья скважины. Также для сохранения устойчивости стенок скважины необходимо соблюдение гидродинамического режима.
Необходимо учитывать сужение допустимого интервала ЭЦП бурового раствора с увеличением угла наклона скважины.
