ТУСУР
Теория электрической связи
Часть 1
Профессор кафедры радиотехнических систем, д.т.н. Юрий Павлович Акулиничев

ТУСУР |
2 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Можно привести лошадь на водопой, но нельзя заставить ее пить.
Поговорка североамериканских индейцев

ТУСУР |
2 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Информация, сообщение, сигнал, канал связи
Информация - это сведения, знания, новости, идеи и т.п. Информация - не материя и не энергия.
Сигнал - это материальный переносчик информации.
Источник информации - это объект, текущее состояние которого интересует получателя.
Переданное сообщение X(t) – сигнал на выходе
источника информации.

ТУСУР |
3 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Канал связи – совокупность технических средств для передачи сообщений определенного вида из одного пункта в другой.
Принимаемый сигнал Y(t) – сигнал на выходе канала, по которому получатель судит о предполагаемом значении переданного сообщения.
Помеха – случайное стороннее воздействие, снижающее степень зависимости Y(t) от X(t).

ТУСУР |
2 |
Сигналы в цифровых системах передачи информации |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Непрерывные сигналы
X(t)
0 |
T |
t |
|

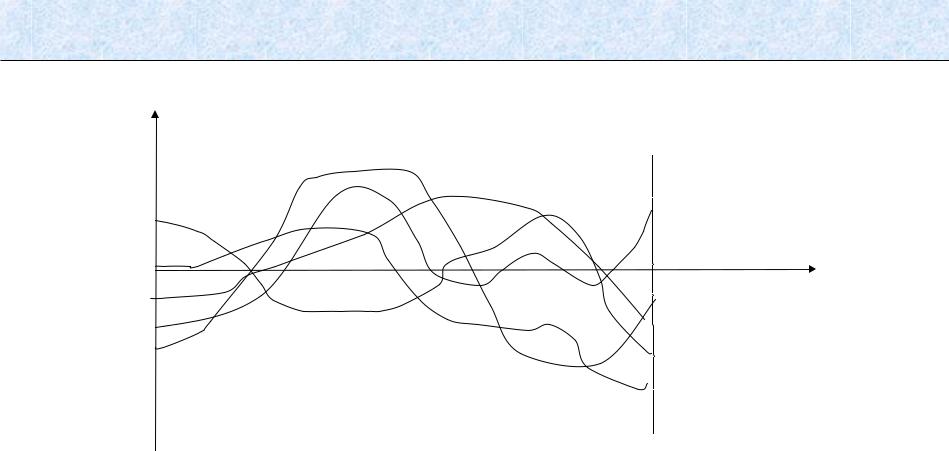

Часть ансамбля реализаций непрерывного случайного сигнала
Примеры: звуковой сигнал, телевизионный сигнал.

ТУСУР |
3 |
Сигналы в цифровых системах передачи информации |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Любой сигнал u(t) можно представить как сумму колебаний разных частот.
Спектр непрерывного сигнала u(t)– это комплексная функция частоты S(f), показывающая, каковы амплитуды и фазы колебаний разных частот, из которых состоит этот сигнал.
|
|
|
|
|
S u t exp i t dt, |
2 f , |
|||
|
|
|
|
|
|
1 |
|
|
|
u t |
G exp i t d . |
|||
2 |
||||
|
|
|

ТУСУР |
5 |
Сигналы в цифровых системах передачи информации |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |

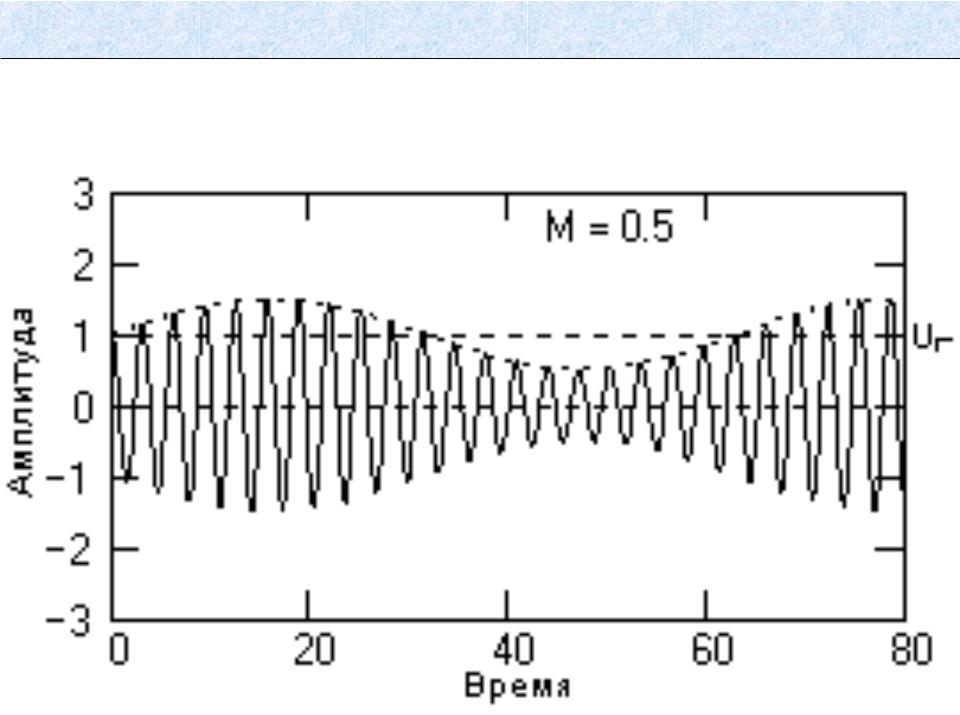

АМ

ТУСУР |
12 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Модуляция гармонической несущей непрерывным сигналом
Su(f) |
|
|
|
S (f) |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
v |
|
|
|
|
|
|
а) |
|
|
|
|
б) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
f |
|
|
|
|
|
f |
0 |
|
|
|
|
0 |
|
|
|
|
|
|
|
Fн |
|
|
|
|
|
|
|
|||
|
Fв |
|
f -F |
в |
fo |
f +F |
|||||
|
|
|
|
|
|
|
o |
|
o в |
Sv(f)
в)
f
0 F -F |
f |
-F |
н |
o в |
o |
|

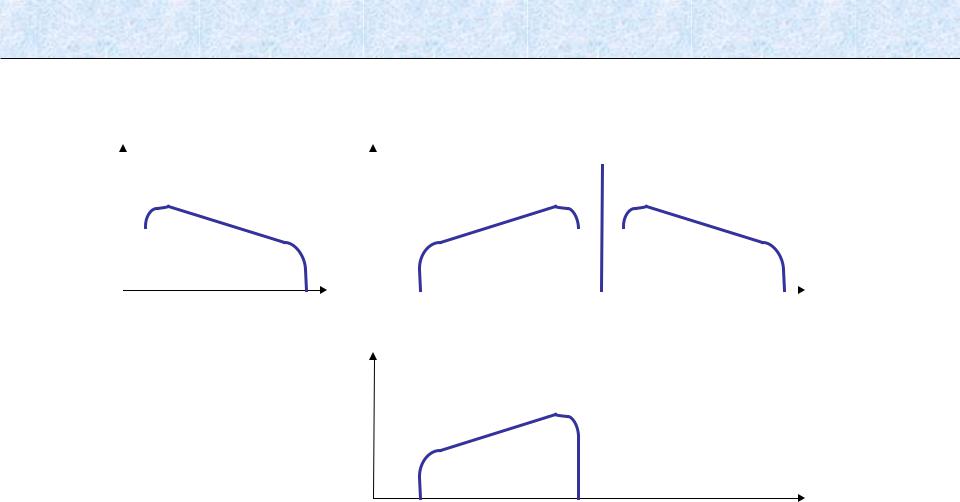

Формы спектров: передаваемого сообщения (а), АМ сигнала (б) и АМ ОБП сигнала (в)

ТУСУР |
7 |
Сигналы в цифровых системах передачи информации |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |

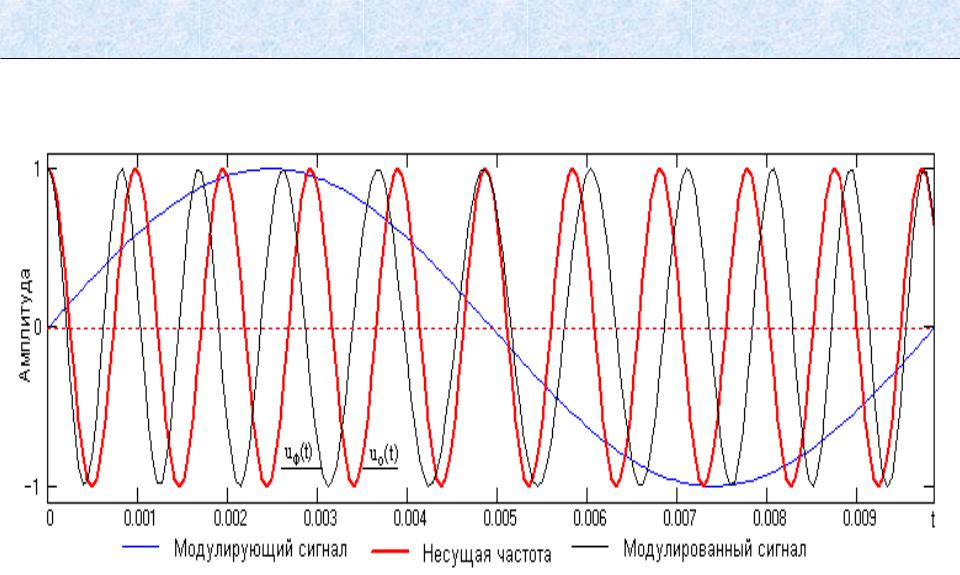

ЧМ

ТУСУР |
8 |
Сигналы в цифровых системах передачи информации |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Модули спектров ЧМ сигнала при разных индексах модуляции
