Министерство науки и высшего образования Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра радиотехнических систем (РТС)

ИССЛЕДОВАНИЕ СПЕКТРОВ ИМПУЛЬСНЫХ

МОДУЛИРОВАННЫХ СИГНАЛОВ

Отчет по лабораторной работе

по дисциплине «Теория и техника передачи информации»

Выполнили: Студенты гр. 1В2-M

_________ В.В. Барсуков

_________ А.А. Куранов

_________ А.С. Пупасова

__________

дата

Руководитель:

Доктор технических наук, Профессор

______ _________ Ю.П. Акулиничев

оценка

подпись



__________



дата

Томск 2023

1 Введение

Цель работы в данной лабораторной работе – ознакомиться с некоторыми методами и схемами получения импульсно-модулированных сигналов и исследовать частотные спектры этих сигналов.

В лабораторной представлены цели выполнения работы:

1)Исследовать спектр модулирующего сигнала при изменении его частоты и амплитуды;

2)Исследовать спектр периодической последовательности прямоугольных импульсов при изменении частоты повторения и длительности импульсов;

3)Исследовать амплитудных спектр сигнала с АИМ-1 при изменении частоты модуляций, глубины модуляции, длительности импульса.

4)Исследовать амплитудный спектр сигнала с АИМ-2 при изменении частоты и глубины модуляции.

5)Исследовать спектр сигнала с ОШИМ-2 при изменении частоты модуляции и индекса модуляции. Выяснить зависимость интенсивности комбинационных частот от изменения этих параметров;

6)Исследовать спектр сигнала с ВИМ-2 при изменении частоты и индекса модуляции. Выяснить зависимость интенсивности комбинационных частот от изменения этих параметров. Обратить внимание на отличие спектров сигналов с ОШИМ-2 и ВИМ-2.

2

2 Теоретическая часть

2.1Спектры гармонических и импульсных сигналов

Вработе исследуются спектры сигналов при различных видах импульсной модуляции: амплитудно-импульсной (АИМ), широтно-

импульсной (ШИМ) и времяимпульсной (ВИМ). Эти способы предназначены для модуляции импульсных поднесущих в многоканальных системах передачи информации с временным разделением каналов.

Для прямоугольного импульса (рисунок 2.1) дано выражение

, 0 ≤ ≤ 0 +



( ) = {0, < 0; > 0 + ,

(2.1)

где 0 – начальная фаза импульса;

– длительность импульса;

U – амплитуда импульса.

Воспользовавшись преобразованием Фурье, можно получить амплитудный спектр в виде

|( )| =



∙ |

sin 2 /2

|

(2.2)

2







2 /2



На рисунке 2.1 изображены прямоугольный импульса и модуль его спектра в области положительных частот.

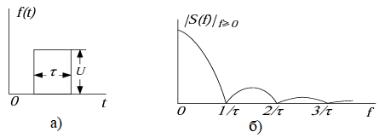

Рисунок 2.1 – а) Импульс прямоугольной формы; б) Модуль спектра импульса прямоугольной формы

Воспользовавшись понятием дельта-функции ( ), можно распространить преобразование Фурье на периодические сигналы.

Пусть

( ) = ∙ cos (2 + )

(2.3)

3

гармоническое колебание.

После простых преобразований, спектр гармонического колебания

представлен в виде











( ) =



∙ ∙ ( − ) +



∙ ( + ),

(2.4)







2

0

2

0











Как следует из выражения (2.4), гармоническое колебание имеет линейчатый спектр, Распределение спектральной плотности по частотам характеризуется сосредоточением её у двух значений частоты ±0, и

плотность равна нулю при других значениях частоты. Гармоническое колебание f(t) и его спектр представлены на рисунке 2.2.

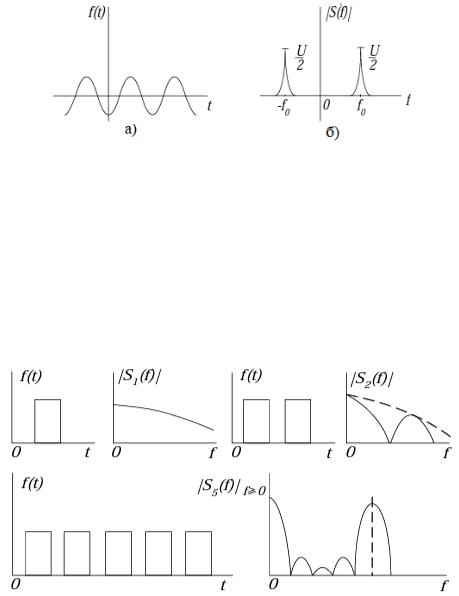

Рисунок 2.2 – а) Гармоническое колебание; б) Модуль спектра гармонического колебания

На рисунке 2.3 иллюстрирует изменения в спектре сигнала при переходе от одиночного импульса к бесконечной импульсной последовательности,

спектр которой равен сумме спектров всех импульсов. Очевидно, все спектральные составляющие с частотами = / суммируются в фазе.

Рисунок 2.3 – Изменения в спектре сигнала при переходе от одиночного импульса к бесконечной импульсной последовательности

4

2.2 Спектр сигнала при амплитудно-импульсной модуляции (АИМ)

При АИМ-1 величина напряжения внутри импульса пропорциональна

значению модулирующей функции x(t) в соответствующий момент времени



( ) = ∑

[1 + ( )] ∙ ( −

) = [1 + ( )] ∑

( − )

(2.5)

АИМ−1

=−∞



=−∞





Последовательность прямоугольных импульсов и её спектр с АИМ-1

приведена на рисунке 2.4.

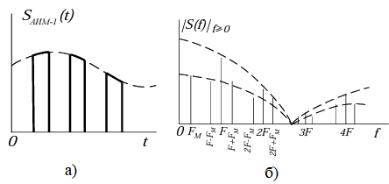

Рисунок 2.4 – а) Последовательность импульсов с АИМ-1; б) Спектр последовательности с АИМ-1

Из структуры спектра следует, что демодуляция сигнала с АИМ-1

возможна:

1)полосовым фильтром (ПФ);

2)фильтром нижних частот (ФНЧ).

В случае АИМ-2 амплитуда импульса при модуляции изменяется пропорционально значению модулирующей функции в тактовые моменты времени, представленная на рисунке 2.5,а.

Модулированная последовательность импульсов имеет вид



( ) = ∑

[1 + ( =

)] ∙ ( − )

(2.6)

АИМ−2

=−∞







где = тактовые моменты времени.

5

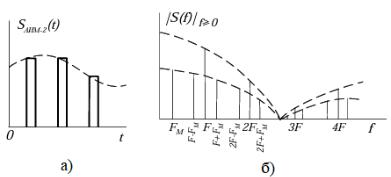

Рисунок 2.5 – а) Последовательность импульсов с АИМ-2; б) Спектр последовательности с АИМ-2

Величина искажений в спектре АИМ-2 зависит от отношения / где

– период модулирующего напряжения. При / → 0 разница между АИМ-1 и АИМ-2 исчезает, и искажения отсутствуют. При увеличении / ,

искажения увеличиваются: это сказывается при демодуляции сигнала фильтром нижних частот.

2.3 Спектры сигналов при широтно-импульсной модуляции (ШИМ)

При ШИМ длительность импульсов изменяется по закону,

отображающему характер модулирующей функции x(t).

Различают: одностороннюю модуляцию по длительности (ОШИМ) –

модулируется один из фронтов импульса (передний или задний);

двустороннюю (ШИМ) – модулируются оба фронта; модуляцию первого и второго рода.

Вычисление спектров при ШИМ (ОШИМ) достаточно сложно даже для случая синусоидальной модулирующей функции. Здесь приводятся окончательные результаты. Наиболее широкое применение находят сигналы с ОШИМ.

6

Для синусоидального модулирующего сигнала спектр ОШИМ-1

может быть получен в виде



| ( )|

≥0

=



( ) +

( −



) +



























































+ ∑



) ∙ ( −

) − ∑





( − ) (2.7)







=1

=−∞















=1























где FM – частота модуляции;

m – номер гармоники частоты модуляции;

F – частота повторения;

n – номер гармоники частоты повторения;

= ± – комбинационные частоты;

ФМ = 2 ∆ / – индекс модуляции;

( ) – функция Бесселя первого рода m-го порядка.

Спектр ОШИМ-1 изображён на рисунке 2.6,б.

Как следует из (2.7), спектр ОШИМ-1 содержит теоретически бесконечное количество комбинационных частот = ± .

Амплитуды полезной и боковой частот зависят от индекса модуляции ФМ. При уменьшении ФМ, амплитуды комбинационных частот уменьшаются, но при этом снижается и амплитуда полезной составляющей.

При малых индексах модуляции ФМ, уровень комбинационных составляющих мал и условия аналогичны случаю АИМ.

Так как функция Бесселя есть монотонная функция своего аргумента

( ФМ), то с ростом номера гармоники n увеличиваются амплитуды комбинационных частот, и при > 2 боковые полосы практически перекрываются. Это делает невозможным демодуляцию ОШИМ полосовым фильтром и, как правило, используют ФНЧ.

7

Амплитудный спектр ОШИМ-2 при прямоугольной форме

импульсов и синусоидальной модулирующей функции может быть

представлен следующим образом:

| ( )|≥0 = ( ) + ∑=1 ∙ ( Ф ) ( − ) +

+ ∑







Ф

М



) − ∑









(



) ∙ ( −



( − )

(2.7)









=1

=−∞









=1





























Характерной особенностью спектров при использовании всех методов модуляции второго рода (ОШИМ-2, АИМ-2, ШИМ-2) является присутствие высших гармоник частоты модуляции mFМ, что приводит к нелинейным искажениям при демодуляции. Интенсивность гармоник частоты модуляции зависит от индекса модуляции ФМ и отношения частот М (2.7).

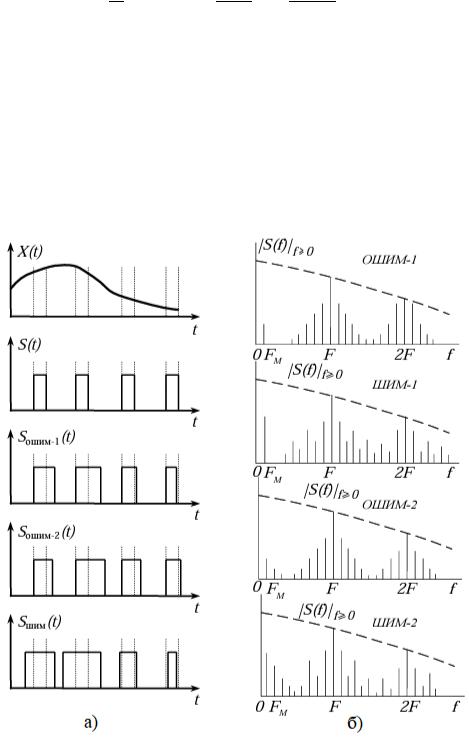

Рисунок 2.6 – а) Сигналы с ШИМ и ОШИМ; б) Спектры сигналов с ОШИМ-1,2 и ШИМ-1,2

8

2.3 Спектр сигнала с времяимпульсной модуляцией

При ВИМ сдвиг импульса относительно тактовых точек kT изменяется по закону модулирующей функции (рисунок 2.7).

По характеру связи между значениями модулирующей функции и временными сдвигами модулированных (информационных) импульсов относительно немодулированных (тактовых) различают:

1) времяимпульсную модуляцию первого рода (ВИМ-1) – временной сдвиг информационного импульса относительно тактовой точки пропорционален значению модулирующей функции в момент посылки этого импульса. Тогда момент появления переднего фронта модулированного импульса с номером k равен





= + ∆



( ),

(2.8)









где – максимальный

временной

сдвиг импульса при

модуляции

(девиация).











2) времяимпульсную модуляцию второго рода (ВИМ-2) – временной

сдвиг информационного импульса относительно тактовой точки пропорционален значению модулирующей функции в момент времени,

соответствующий посылке k-го тактового импульса. Тогда момент появления переднего фронта модулированного импульса с номером k



= + ∆



( ).

(2.9)









9

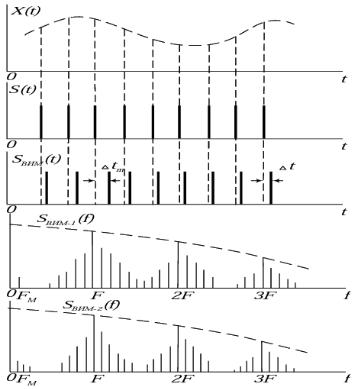

Рисунок 2.7 – Сигналы с ВИМ, спектры сигналов с ВИМ-1 и ВИМ-2

10
