Министерство науки и высшего образования Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра радиотехнических систем (РТС)

Исследование многоканальной системы передачи информации с временным разделением каналов

Отчёт по лабораторной работе по дисциплине

«Теория и техника передачи информации»

Выполнили:

студенты гр. 152-М

____________ В.А. Алтухов

«____» ______________ 2023 г.

____________ Д.О. Удовенко

«____» ______________ 2023 г.

Проверил:

Д.т.н., профессор каф. РТС

_______ __________ Ю.П. Акулинечев

оценка «____» ______________ 2023 г.

Томск 2023

Введение

Для одновременной передачи информации от многочисленных источников в системах телефонии, телеграфии, радиотелеметрии, радиотелеуправления, передачи данных используют многоканальные системы передачи информации (МСПИ) с различными видами разделения сигналов.

В данной лабораторной работе изучается один из методов передачи аналогового сообщения и вопросы формирования сигналов в МСПИ с временным разделением каналов (ВРК) с времяимпульсной модуляцией (ВИМ), особенности синхронизации и исследуются некоторые вопросы точности передачи.

Цель работы – изучение одного из методов передачи аналогового сообщения и вопросов формирования сигналов в МСПИ с временным разделением каналов (ВРК) с времяимпульсной модуляцией (ВИМ), особенности синхронизации и исследование некоторых вопросов точности передачи.

.

  1. Теоретическая часть

    1. Принципы многоканальной передачи с врк

При временном разделении каналов сообщения источников преобразуются в импульсные сигналы, которые передаются по общей линии связи поочередным подключением к ней этих источников. Частота подключений выбирается так, чтобы для всех возможных реализаций сообщений Xi(t) в каждом канале удовлетворялись условия теоремы отсчетов Найквиста-Котельникова.

Один из способов образования канальных сигналов показан на рис. 1.1. Сигналы, принадлежащие различным каналам, не перекрываются во времени, т.е. ортогональны.

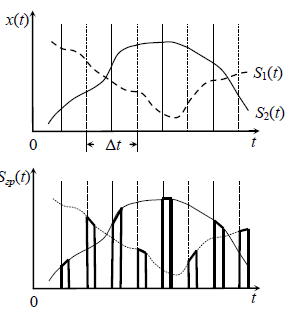

Рисунок 1.1 – Способ формирования канальных сигналов и группового сигнала

Структурная схема МСПИ с ВРК приведена на рис. 1.2. Принцип работы системы иллюстрируется временными диаграммами, представленными на рисунок 1.3.

Рисунок 1.2 – Структурная схема многоканальной системы передачи информации с ВРК

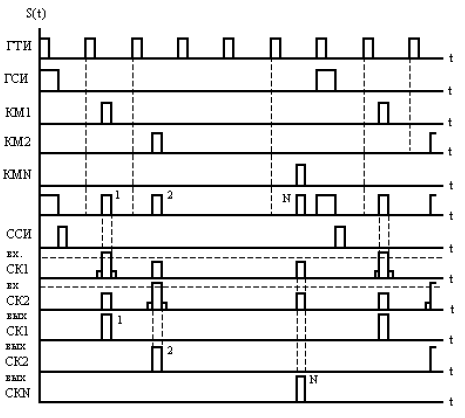

Рисунок 1.3 – Временные диаграммы работы многоканальной СПИ с ВРК

    1. Описание лабораторной установки

Лабораторный макет представляет передающую и приемную части системы, позволяющей осуществить одновременную передачу независимых сообщении восьми каналов по низкочастотному тракту. Радиотракт в установке отсутствует.

Передающая часть (рисунок 1.4) предназначена для преобразования входных напряжений от источников сообщений в групповой импульсный сигнал и передачи его на приемную часть системы. Функциональная схема низкочастотной части системы (шифратора).

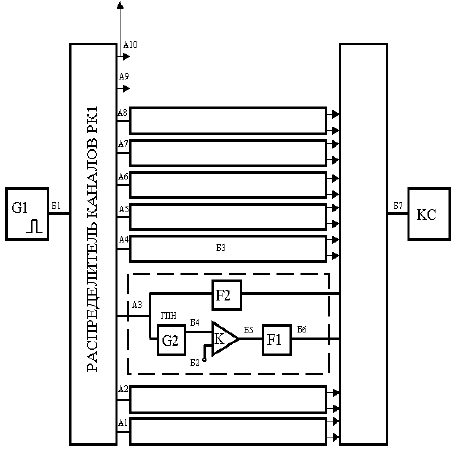

Рисунок 1.4 – Функциональная схема передающей части (шифратора) МСПИ

Шифратор выполняет следующие функции:

1) формирование и модуляцию канальных информационных импульсов;

2) формирование импульсов кадровой синхронизации;

3) формирование импульсов канальной синхронизации;

4) суммирование (временное уплотнение) информационных и синхронизирующих импульсов.

При этом на выходе формируется групповой сигнал шифратора.

С выхода шифратора групповой сигнал поступает на три входа: на селектор кадровых синхроимпульсов, на селектор опорных канальных импульсов и на демодулятор сигнала с ВИМ.

Выходное напряжение дешифратора регистрируется осциллографом. Конструктивно лабораторный макет выполнен в виде универсальной вертикальной стойки. Шифратор и дешифратор находятся в одном блоке. На передней панели размещены: тумблер ВКЛ. СЕТЬ с контрольной лампочкой, гнезда СИНХР. для подачи сигнала на гнездо ВХОД. СИНХР. осциллографа, ВЫХОД для подачи напряжения с выхода ФНЧ на измеритель нелинейных искажений при снятии амплитудной, частотной характеристик и характеристики нелинейных искажений системы; ВХОД для подключения источника синусоидального сигнала на вход модулятора четвертого канала; контрольные гнезда: передатчик А1–А8, Б1–Б7; приемник А1–А8, Б1–Б7; ручка регулировки переменного резистора, изменяющего напряжение датчика в третьем канале от 0 до 10 В и прибор, измеряющий это напряжение; переключатель ПI-8, подключающий вход приемного распределителя РК2 на схемы И1 и И2 для дальнейшего преобразования канальных сигналов с ВИМ.

Низкочастотная часть приемного устройства (дешифратор) (рисунок 1.5) выполняет функции:

1) селекции кадрового и опорных канальных синхроимпульсов;

2) селекции информационных канальных импульсов;

3) демодуляции информационных импульсов в каждом канале.

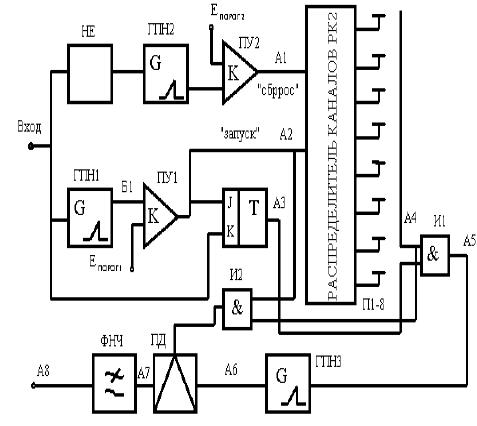

Рисунок 1.5 – Функциональная схема приемной части (дешифратора) системы передачи информации с ВРК

Выходное напряжение дешифратора регистрируется осциллографом. Конструктивно лабораторный макет выполнен в виде универсальной вертикальной стойки. Шифратор и дешифратор находятся в одном блоке. На передней панели размещены: тумблер ВКЛ. СЕТЬ с контрольной лампочкой, гнезда СИНХР. для подачи сигнала на гнездо ВХОД. СИНХР. осциллографа, ВЫХОД для подачи напряжения с выхода ФНЧ на измеритель нелинейных искажений при снятии амплитудной, частотной характеристик и характеристики нелинейных искажений системы; ВХОД для подключения источника синусоидального сигнала на вход модулятора четвертого канала; контрольные гнезда: передатчик А1–А8, Б1–Б7; приемник А1–А8, Б1–Б7; ручка регулировки переменного резистора, изменяющего на-пряженике датчика в третьем канале от 0 до 10 В и прибор, измеряющий это напряжение; переключатель ПI-8, подключающий вход приемного распределителя РК2 на схемы И1 и И2 для дальнейшего преобразования канальных сигналов с ВИМ.
