ТУСУР
Теория электрической связи
Часть 4
Профессор кафедры радиотехнических систем, д.т.н. Юрий Павлович Акулиничев

ТУСУР |
6 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
JPEG - Цветное изображение и его компоненты Y, CB и CR
https://ru.wikipedia.org/wiki/YCbCr

ТУСУР |
6 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
JPEG
Фотография заката в формате JPEG с уменьшением степени сжатия слева направо
https://ru.wikipedia.org/wiki/YCbCr

ТУСУР |
6 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
JPEG
Quality |
Size (bytes) |
Compression ratio |
Comment |
|
Highest quality (Q = 100) |
83,261 |
2.6:1 |
Extremely minor artifacts |
http://en.wikipedia.org.advanc.io/wiki/JPEG

ТУСУР |
6 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Lowest quality (Q = 1) 1,523 bytes Compression ratio - 144:1 Extreme loss
of color and detail; the leaves are nearly unrecognizable
http://en.wikipedia.org.advanc.io/wiki/JPEG

ТУСУР |
6 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |

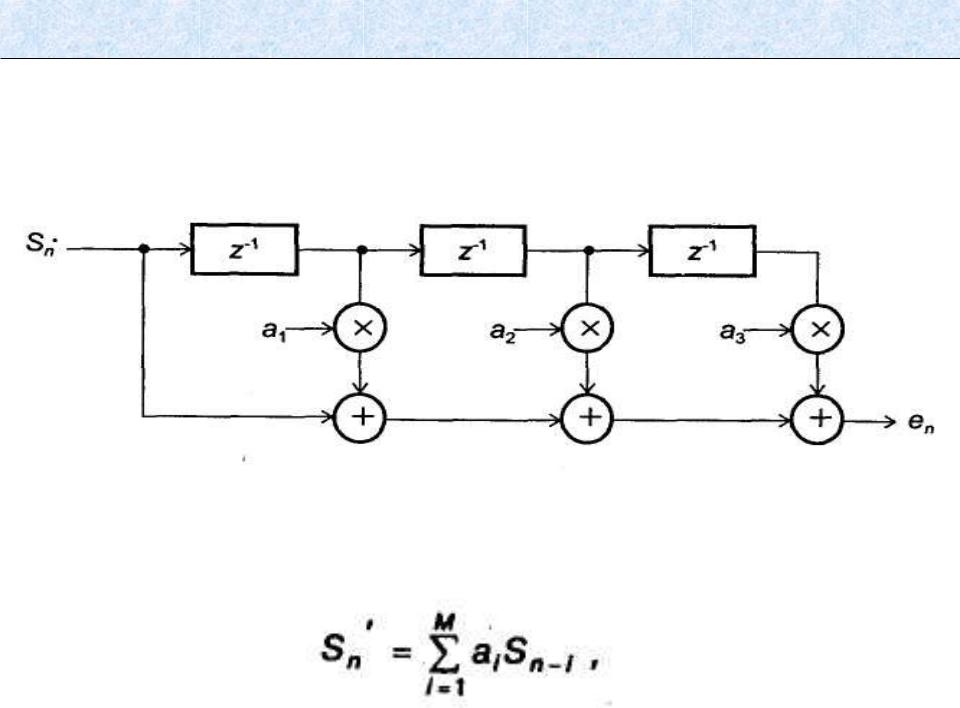

Анализирующий трансверсальный фильтр при порядке предсказания М = 3

Сотовые системы связи |
6 |
Профессор кафедры радиотехнических систем Ю.П. Акулиничев, ТУСУР |
Кодер речи GSM

Сотовые системы связи |
7 |
Профессор кафедры радиотехнических систем Ю.П. Акулиничев, ТУСУР |

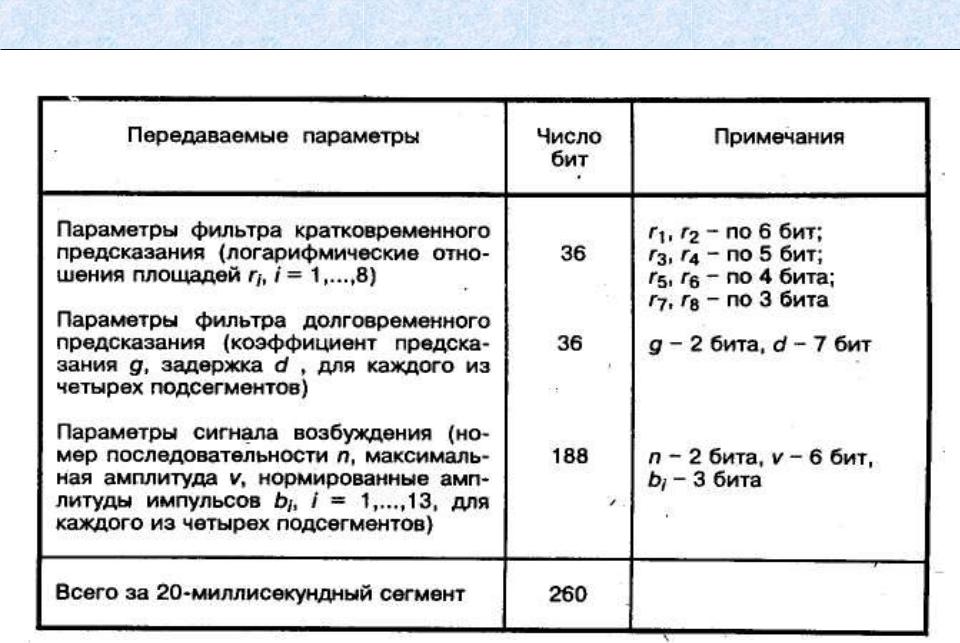

Кодер речи GSM
Итог – за 20 мс вместо 1280 бит передается 260 бит, т. е. сжатие в 4,92 раза. Скорость передачи 13 кбит/с вместо 64 кбит/с.

ТУСУР |
7 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Взаимная информация Количество информации, извлекаемой получателем из
принятого сигнала yk,
когда в действительности передавалось сообщение xj
I(xj ; yk ) log |
|
p(xj / yk ) |
. |
|||||||
|
|
|
|
|||||||
|
|
|
|
|
p(xj ) |
|
||||
|
Свойство симметрии: |
|
||||||||
I(xj ; yk ) I( yk ; x j ) log |
p(xj / yk ) |
|
||||||||
p(xj ) |
||||||||||
|
|
|
|
|
|
|
||||
log |
p( yk / x j ) |
log |
|
|
p(x j , yk ) |
|
|
|||
|
|
p(x j ) p( yk ) |
|
|||||||
|
p( yk ) |
|

ТУСУР |
7 |
Теория электрической связи |
|
Профессор кафедры радиотехнических систем Ю.П. Акулиничев |
Взаимная информация
В канале без помех I(x j ; yj ) I(xj ) I( yj ),
Средняя взаимная информация между X и Y
m m
I(X;Y ) p(xj , yk )I(xj ; yk )
j 1 k 1
I(X;Y ) H (X ) H X /Y
