1. Триггеры

Триггеры – это устройства с обратными линиями связи, которые имеют два устойчивых состояния равновесия, в каждом из которых может находиться произвольное время до воздействия на входные цепи.

Одно устойчивое состояние принимается за лог. «1», а другое за лог. «0».

Состоит из двух инверторов с обратными связями.

При включении питания один из транзисторов оказывается в состоянии «насыщения» (открытое), а другой в закрытом.

Процессы при включении.

При включении питания вследствие неидентичности транзисторов один из базовых токов будет больше другого.

Триггер – это ячейка (устройство), которая(ое) хранит 1 бит-ячейка памяти.

Из схемы: S-set (Q→1)

R-reset (Q→0)

При x₁=1, x₂=1 сохраняется позиция (ничего не изменится).

Такие устройства называют RS-триггерами.

1 – не действующий

2 – действующий уровень (изменяет состояние выхода)

Действующий уровень = 0

Действующий уровень = 1

Триггеры на логических элементах

• И-НЕ

• ИЛИ-НЕ

• Синхронный

Триггер должен переключаться по одному синхроимпульсу. Это дает возможность одновременной установки триггеров.

Импульс подается на С.

Рисунок – Синхронный статический триггер

• D-триггер

Делается из синхронного триггера с добавлением инвертора.

Работает следующим образом: что надо установить на выходе, то и подаем на D по приходу «1» на С.

• Динамический D-триггер

Срабатывает не когда C «1», а по фронту (переход между 0→1).

Воспользуемся D-триггером и получим:

• Счётный триггер

Это триггер, выход которого переключается в противоположное состояние с приходом каждого импульса.

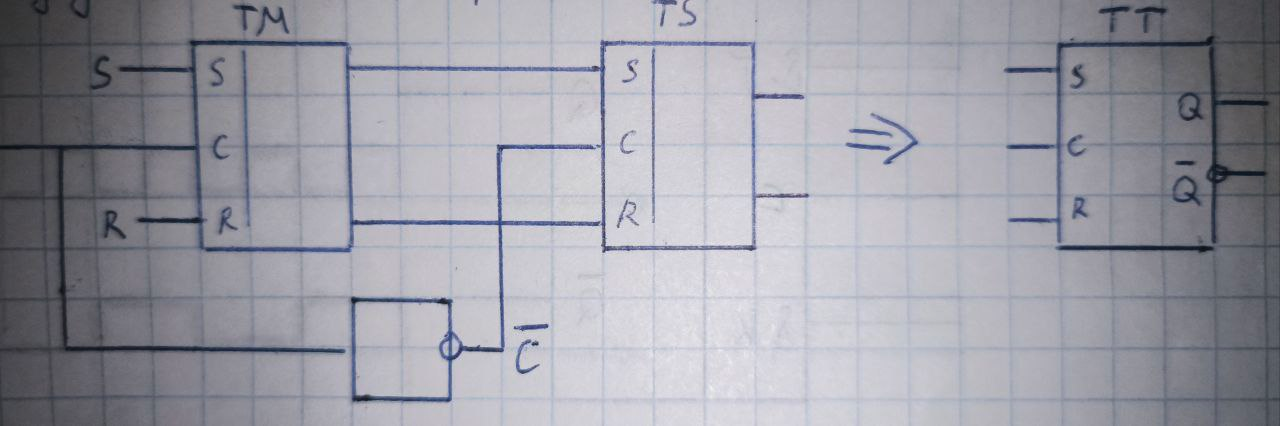

• Двуступенчатый триггер

Двуступенчатый RS-триггер.

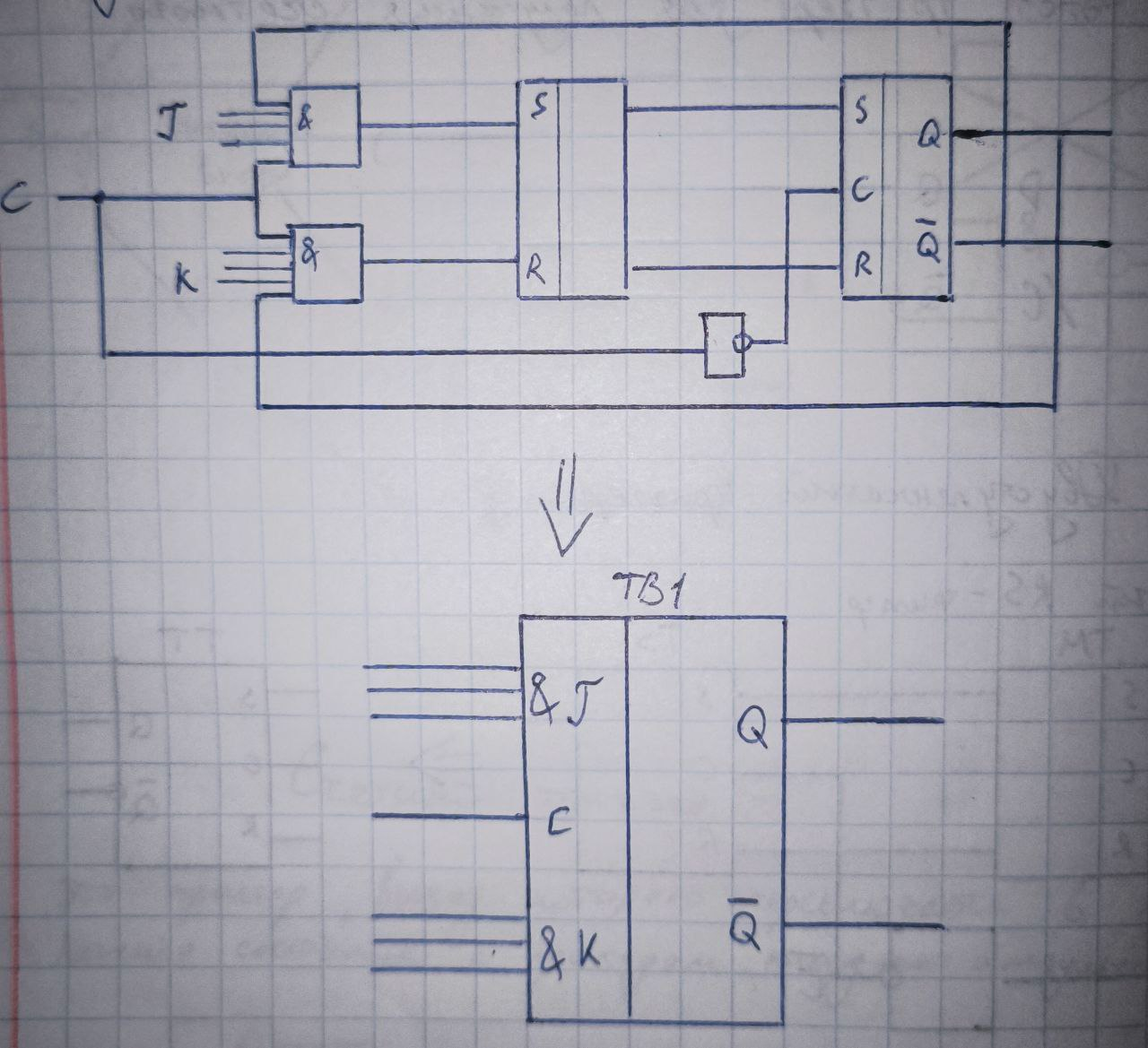

• JK-триггер

Это двуступенчатый триггер, имеющий два информационных входа:

J – установка в «1» - аналог S

K – установка в «0» - аналог R

Этот триггер не имеет запрещенной комбинации.

При действующем уровне 1 и оба действующих на J и K, то он работает как счетный триггер, т.е. с приходом каждого импульса он переключается в противоположное состояние.

Это делается за счёт обратных связей.

2. Счётчики

Счётчик – это устройство, которое считает поступающие импульсы и выдает их число в двоичном коде.

Счётчик n-разрядный.

Двоичный счётчик считает до 2ⁿ – N.

N – число состояний счётчика

N 2ⁿ – недвоичные счётчики

Можно собрать из счётных триггеров.

4-разрядный счётчик имеет на выходе максимальное число 2⁴-1=16-1=5

С приходом 16-го импульса он обнуляется, но продолжает счёт до 16. Коэффициент пересчёта К=2ⁿ=16.

R отвечает за сброс.

3. Регистр сдвига

Строится на D-триггерах.
