Цель работы: экспериментальное определение сеточных и анодных характеристик триода и пентода, расчет резистивного каскада.
Приборы и принадлежности: лабораторная установка для исследования триодов и пентодов, цифровой мультиметр для измерения тока анода.
Общие сведения
Триодом называется многоэлектродный электровакуумный прибор, имеющий катод, сетку и анод. Сетка это электрод, выполненный обычно в виде проволочной спирали и расположенный в непосредственной близости от поверхности катода. Основное назначение сетки воздействовать на объемный заряд у катода и управлять электронным потоком, поэтому её часто называют управляющей сеткой.
Анодный
ток зависит от напряжения на аноде
и напряжения на сетке
.
На практике эту зависимость принято характеризовать двумя статическими зависимостями (характеристиками):
1
.

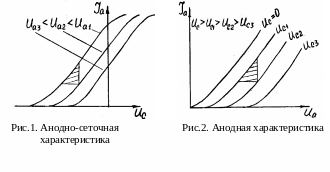

анодно-сеточная характеристика (рис.
1);
2.
анодная характеристика (рис. 2).
Для
описания работы триода при наличии
переменных напряжений вводятся
дифференциальные параметры
S,
и .
крутизна
анодно-сеточной характеристики;
внутреннее
сопротивление триода, вносимое им в
анодную цепь,
статический
коэффициент усиления.
Проницаемость
D
и коэффициент усиления связаны
соотношением
.
Три
параметра S,
и
связаны
между собой внутренним уравнением лампы
или
.
Все три параметра можно определить экспериментально по сеточным или анодным характеристикам.
С
помощью линии нагрузки можно определить
анодный ток Ia
и анодное напряжение Ua
при любом напряжении сетки Uc
анодной
характеристики.
При
подаче на сетку переменного напряжения
амплитудой
на аноде появляется усиленное переменное
напряжение амплитудой

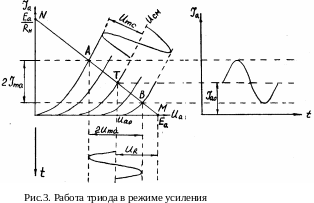

(см. рис.3).
В пентоде, кроме управляющей сетки, есть еще две. Вторая или экранирующая, сетка введена для уменьшения проходной емкости, увеличения коэффициента и увеличения внутреннего сопротивления лампы . Третья, или антидинатронная, сетка устраняет динатронный эффект. Третья сетка обычно соединяется с катодом.
Напряжение запирания пентода определяется потенциалом второй сетки:
.
Основными
характеристиками пентода являются
анодно-сеточная зависимость
и анодная зависимость
.
При постоянных значениях потенциалов
остальных электродов.
Параметры пентодов
1.
Крутизна характеристики
при
.
2.
Внутреннее сопротивление
при
.
3. Статический коэффициент усиления
при
.
Т
ипичные
анодные характеристики показаны на
рис. 4. Здесь же показано определение
статических параметров пентода из
анодной характеристики для заданной
точки Т.
Крутизна характеристики определяется
по точкам А
и Б;
внутреннее сопротивление
по
точкам В
и Г,
причем не точно, так как приращение
тока получается малым. Зная величины
S
и
,
находят статический коэффициент
по формуле
.
