ЛАБОРАТОРНАЯ РАБОТА №2
ИССЛЕДОВАНИЕ УСЛОВИЙ ЭЛЕКТРОБЕЗОПАНОСТИ В ТРЁХФАЗНЫХ СЕТЯХ С ЗАЗЕМЛЕННОЙ НЕЙТРАЛЬЮ
ЦЕЛЬ: исследование режимов однофазного прикосновения человека, изучения принципа действия зануления, ознакомление с опасностями непрямого прикосновения при использовании защитного заземления и зануления.
ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ
Согласно существующим правилам электроустановки напряжением до 1000 В жилых, общественных и промышленных зданий, а также наружные установки, должны получать питание от источника, как правило, с глухозаземленной нейтралью. Общий вид таких сетей для анализа безопасности приведен на рисунке 1.
Рисунок 1 – Электрическая схема сети для анализа безопасности с контурами возможных токов
Прямое однофазное прикосновение трёхфазной четырёхпроводной сети с заземленной нейтралью опасно. Напряжение прикосновения определяется в основном значением фазного напряжения из-за малого сопротивления рабочего заземления нейтрали и практически не зависит от сопротивлений и ёмкостей фаз относительно земли – формула (1):
|
(1) |
При замыкании в такой сети какой-либо фазы на землю, например фазы С, напряжение прикосновения становится больше фазного, но может быть скорее всего ближе к фазному, чем к линейному – формула (2):
|
(2) |
При выполнении защитного заземления с соблюдением требований к заземляющему устройству напряжение может быть уменьшено максимум в два раза, а если заземлить корпус на элементы, случайным образом связанные с землёй, то напряжение прикосновения практически не будет отличаться от фазного напряжения – формула (3):
|
(3) |
Опасность использования защитного заземления в электроприёмнике не ограничивается тем электроприёмником, где оно применяется. Гораздо более опасным оказывается прикосновение к правильно занулённым корпусам исправных электроприёмников. При фазном напряжении 220 В на них появится напряжение, которое определяется падением напряжения на рабочем заземлении – формула (4):
|
(4) |
ОБРАБОТКА РЕЗУЛЬТАТОВ
По экспериментальным результатам проведем анализ условий опасности прямого прикосновения в системе TN без замыкания фаз на землю и с ним. Экспериментальные результаты представим в таблице 1. Расчет напряжения прикосновения произведем по формулам (1) и (2). Схему прямого прикосновения представим на рисунке 2, схему с замыканием фазы С на землю представим на рисунке 3.
Таблица 1 – Значения параметров при прямом прикосновении в системе TN
№ |
Значения сопротивлений |
Напряжения корпусов и фаз относительно земли |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
5 |
5 |
5 |
- |
- |
25 |
26 |
22 |
0 |
0 |
0 |
|
2 |
5 |
5 |
5 |
- |
- |
25 |
26 |
22 |
0 |
0 |
25 |
|
3 |
150 |
150 |
150 |
- |
- |
25 |
26 |
22 |
0 |
0 |
25 |
|
4 |
150 |
150 |
150 |
50 |
- |
33 |
33 |
12 |
9 |
9 |
32 |
|
5 |
150 |
150 |
150 |
100 |
- |
26 |
27 |
21 |
1 |
1 |
26 |
Расчет напряжений прикосновения:

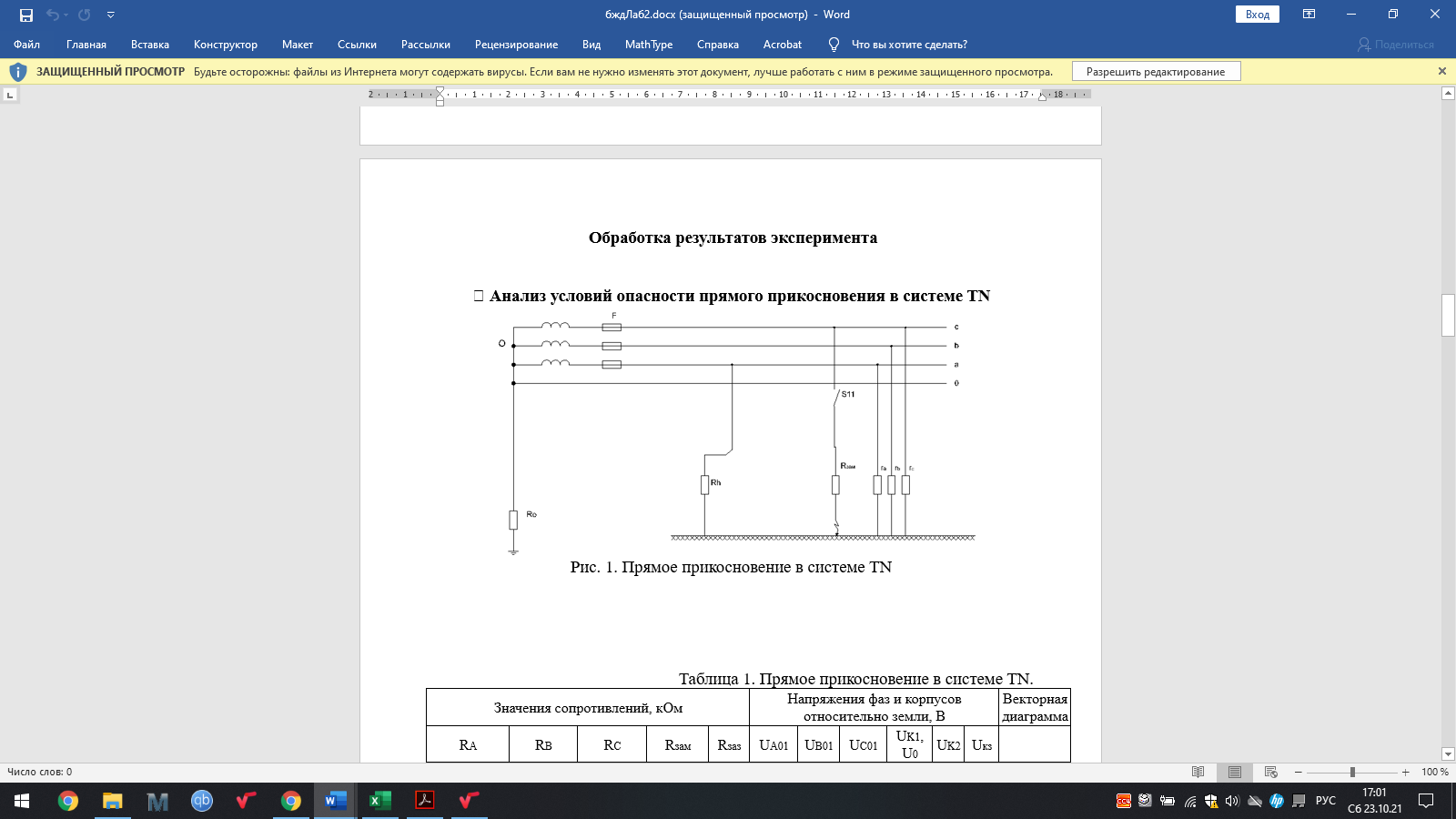

Рисунок 2 – Схема прямого прикосновения в системе TN
Рисунок 3 – Схема прямого прикосновения при замыкании фазы С на землю
Расчет напряжения прикосновения:
По экспериментальным результатам проведем анализ условий опасности заземления корпусов при непрямом прикосновении. Экспериментальные результаты представим в таблице 2. Расчет напряжения прикосновения произведем по формуле (1). Схему непрямого прикосновения представим на рисунке 4.
Таблица 2 – Значения параметров при непрямом прикосновении к заземленному корпусу
Значения сопротивлений |
Напряжения корпусов и фаз относительно земли |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
150 |
150 |
150 |
- |
- |
22 |
27 |
24 |
2 |
2 |
25 |
|
150 |
150 |
150 |
- |
4 |
11 |
35 |
32 |
13 |
13 |
10 |
|
150 |
150 |
150 |
- |
100 |
22 |
28 |
24 |
2 |
2 |
22 |
Расчет напряжений прикосновения:
Рисунок 4 – Заземление корпусов при непрямом прикосновении
По экспериментальным результатам проведем анализ принципа действия зануления прикосновении. Экспериментальные результаты представим в таблице 3. Схему действия принципа зануления изобразим на рисунке 5.
Таблица 3 – Значения параметров при наличии зануления
Значения сопротивлений |
Напряжения корпусов и фаз относительно земли |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
150 |
150 |
150 |
- |
- |
0 |
0 |
0 |
0 |
0 |
0 |
Рисунок 5 – Схема работы принципа зануления
По экспериментальным результатам проведем анализ условий опасности зануления корпусов при непрямом прикосновении. Рассмотрим три возможных случая. Экспериментальные результаты представим в таблице 4. Схему случая обрыва нулевого провода или неверной установки выключателя представим на рисунке 6. Схему обрыва цепи при наличии замыкания на землю представим на рисунке 7.
Таблица 4 – Значения параметров при непрямом прикосновении к зануленному корпусу
Значения сопротивлений |
Напряжения корпусов и фаз относительно земли |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
150 |
150 |
150 |
- |
- |
25 |
25 |
22 |
15 |
15 |
- |
|
150 |
150 |
150 |
- |
- |
25 |
25 |
22 |
0 |
0 |
-
|
|
150 |
150 |
150 |
- |
- |
26 |
26 |
22 |
0 |
2 |
- |
|
150 |
150 |
150 |
- |
- |
25 |
25 |
22 |
0 |
0 |
- |
|
150 |
150 |
150 |
100 |
- |
43 |
44 |
0 |
22 |
22 |
- |
|
150 |
150 |
150 |
100 |
- |
28 |
28 |
18 |
3 |
23 |
- |

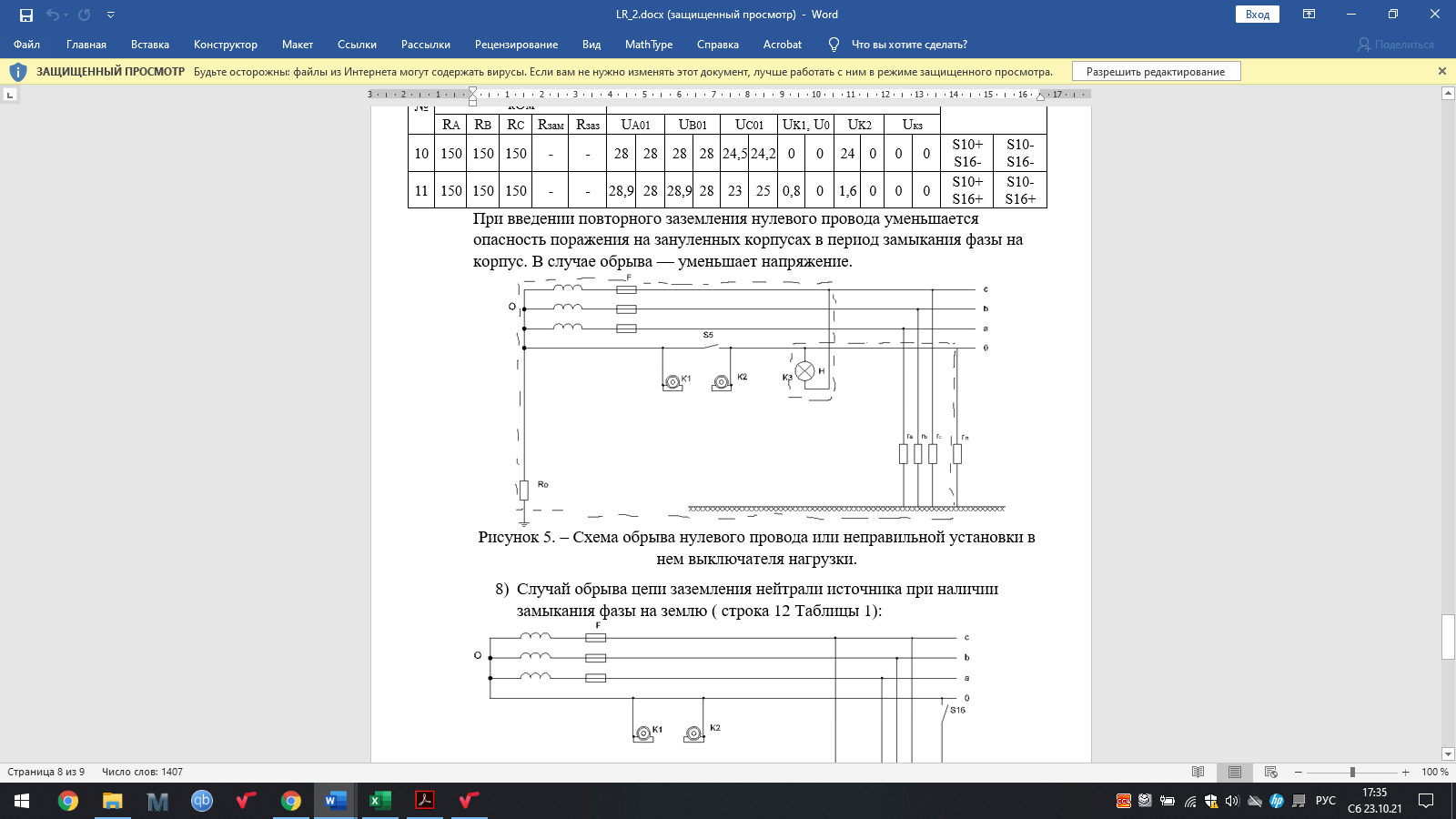

Рисунок 6 – Схема обрыва нулевого провода или неправильной установки в нем выключателя нагрузки
При введении повторного заземления нулевого провода уменьшается опасность поражения на зануленных корпусах в период замыкания фазы на корпус. В случае обрыва — уменьшает напряжение.

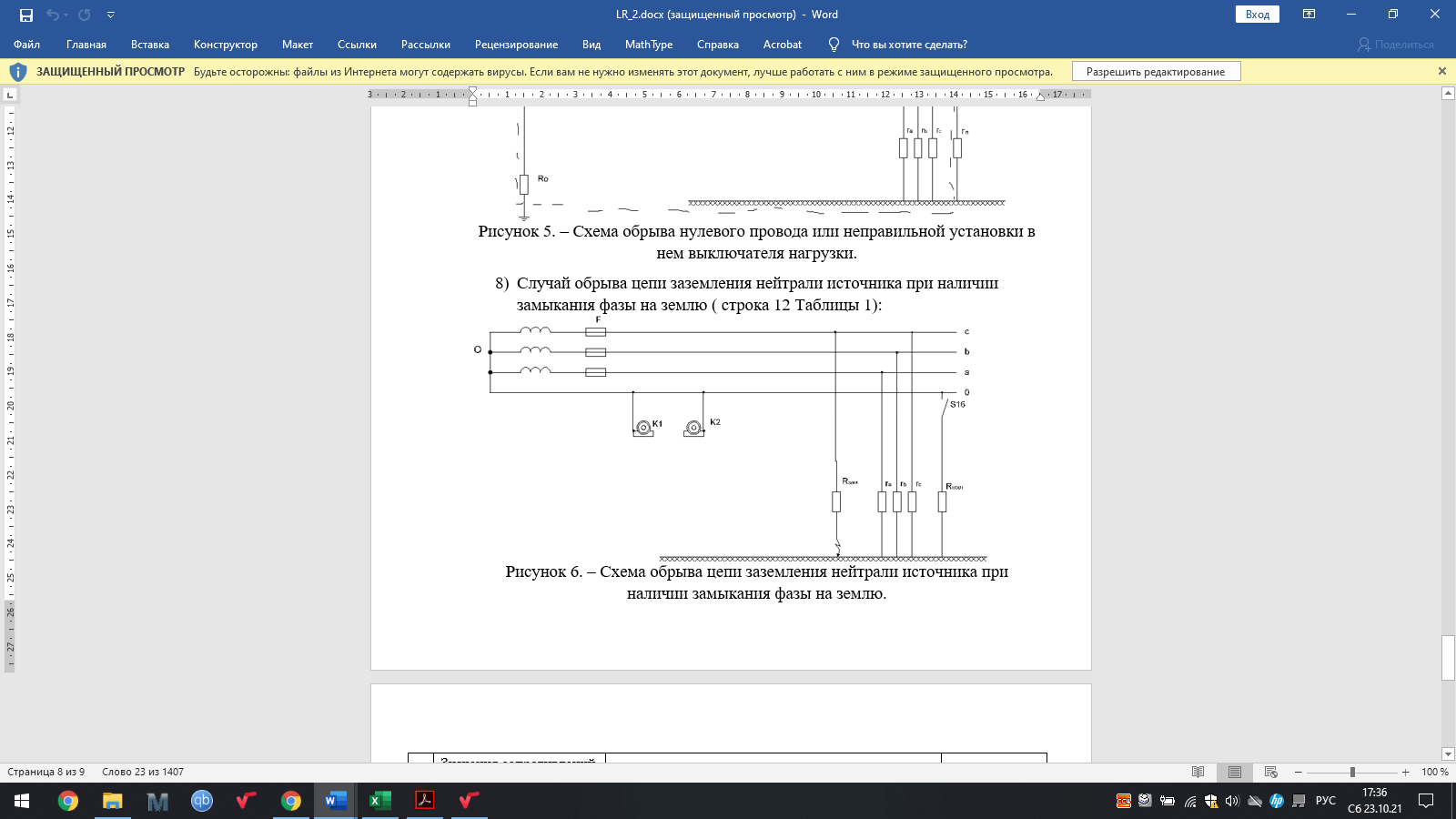

Рисунок 7 – Схема обрыва цепи заземления нейтрали источника при наличии замыкания фазы на землю
При введении повторного заземления напряжение уменьшилось.
ВЫВОД: в ходе обработки результатов лабораторной работы были исследованы режимы однофазного прикосновения человека:
Прямое однофазное прикосновения считается опасным из-за того, что напряжение при прикосновении определяется фазовым напряжением, т.к. сопротивление рабочего заземления нейтрали мало (4 Ом) и не зависит от сопротивлений относительно земли.
Ток проходит через рабочее заземление и человека, что создает опасные значения токов.
Если же мы замыкаем фазу на землю, то напряжение прикосновение становится больше фазного, что более опасно, чем при прямом соприкосновении.
При выполнении защитного заземления с соблюдением требований к заземляющему устройству (Rзаз = 4 Ом) напряжение может быть уменьшено максимум в 2 раза, а если заземлить корпус на элементы, случайным образом связанные с землей (Rзаз = 100 Ом), то напряжение прикосновения практически не будет отличаться от фазного напряжения.
При замыкании фазы на корпус зануленного приемника ток протекает по контуру фаза-ноль и ток достигает максимального значения IКЗ, что приводит к срабатыванию защиты и снятию напряжения со стенда.
При неправильно выбранной уставки срабатывания максимальной токовой защиты IКЗ недостаточен и предохранитель не срабатывает: он не отключил поврежденный электроприемник, снятие напряжение не произошло (при этом напряжение на нулевом проводе и на всех корпусах неповрежденных электроприемников большое). В этом случае прикосновение к нулевому проводу небезопасно.
В случае обрыва цепи заземления нейтрали источника при наличии замыкания фазы на землю напряжение на нулевом проводе и на всех корпусах неповрежденных электроприемников оказывается очень большим, что является опасным для человека, а при включении повторного заземления образуется контур фаза-земля-Rповт-ноль, что приводит к уменьшению напряжения на нулевом проводе и фазах.
