МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра микро- и наноэлектроники
отчет
по лабораторной работе №8
по дисциплине «Материалы электронной техники»
Тема: «Исследование свойств металлических ферромагнитных материалов.»
Студент гр. 1282 |
|
КоfС.В. |
|
Преподаватель |
|
Муратова Е.Н. |
Санкт-Петербург
2022
ЦЕЛЬ: исследование основных магнитных свойств электротехнической стали, железо-никелевого сплава (пермалоя) или нанокристаллического сплава на основе железа.

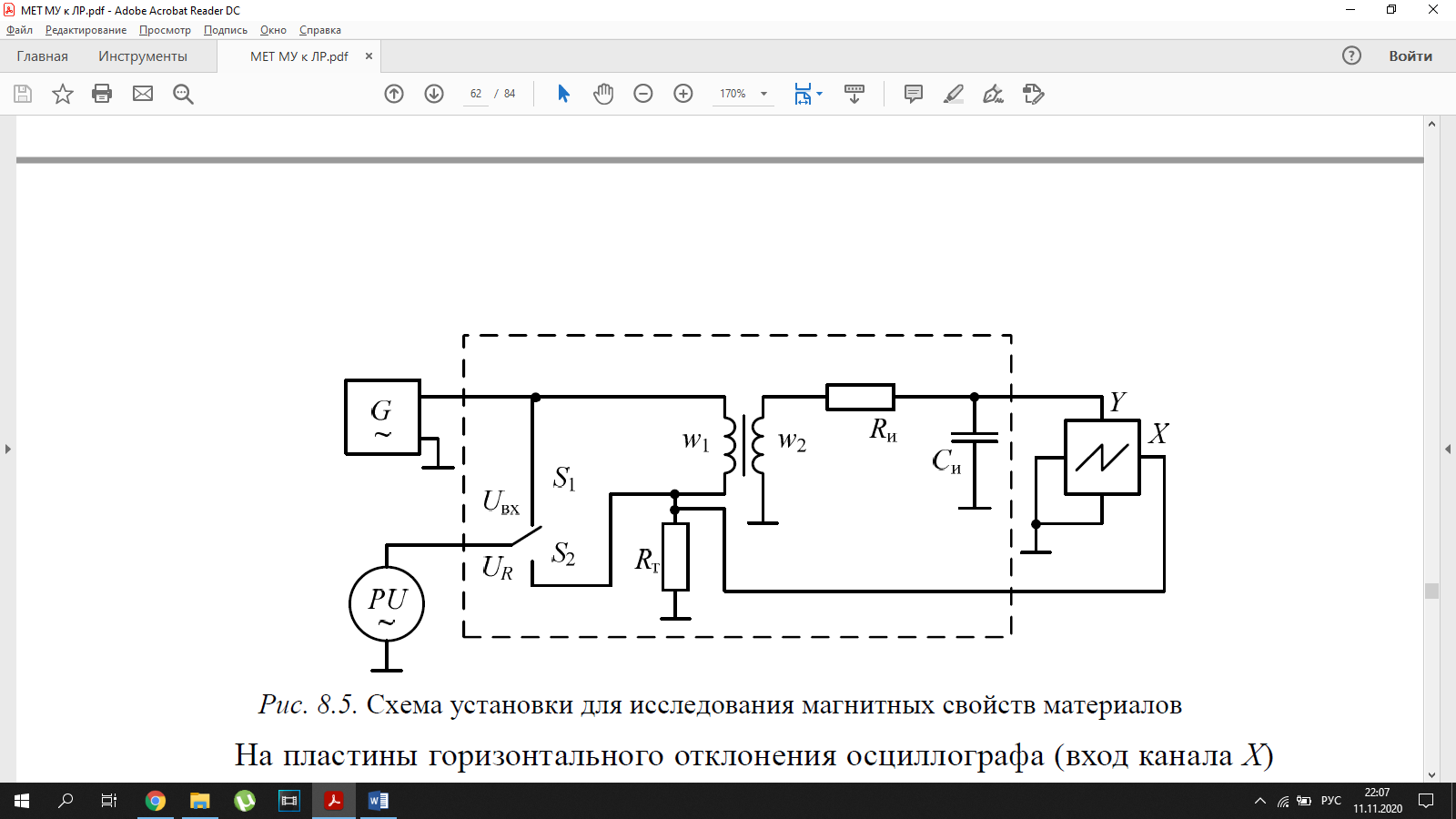

СХЕМА УСТАНОВКИ:
Элементы установки:
G – генератор синусоидальных сигналов звуковой частоты;
PU – милливольтметр переменного напряжения;
N – осциллограф;
w1, w2 – обмотки с заданными числами витков;
ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ
К
ферромагнитным относят материалы с
большой положительной магнитной
восприимчивостью
,
которая сильно зависит от напряженности
магнитного поля
и
температуры
.
Ферромагнетикам
присуща в интервале температур от 0 К
до температуры Кюри
спонтанная
(самопроизвольная) намагниченность и
их особые свойства обусловлены доменным
строением.
Для осуществления спонтанной намагниченности необходимо выполнение, по крайней мере, двух условий:
в
состав материала должны входить атомы
или ионы металлов, имеющих не полностью
заполненные внутренние, например
,
электронные оболочки, создающие
нескомпенсированный спиновый момент
атома (иона) (к таким металлам относятся
железо, никель, кобальт и др.);
структура материала или взаимное расположение атомов должны быть такими, чтобы силы обменного взаимодействия между этими атомами (ионами) приводили к взаимному упорядочению их магнитных моментов.

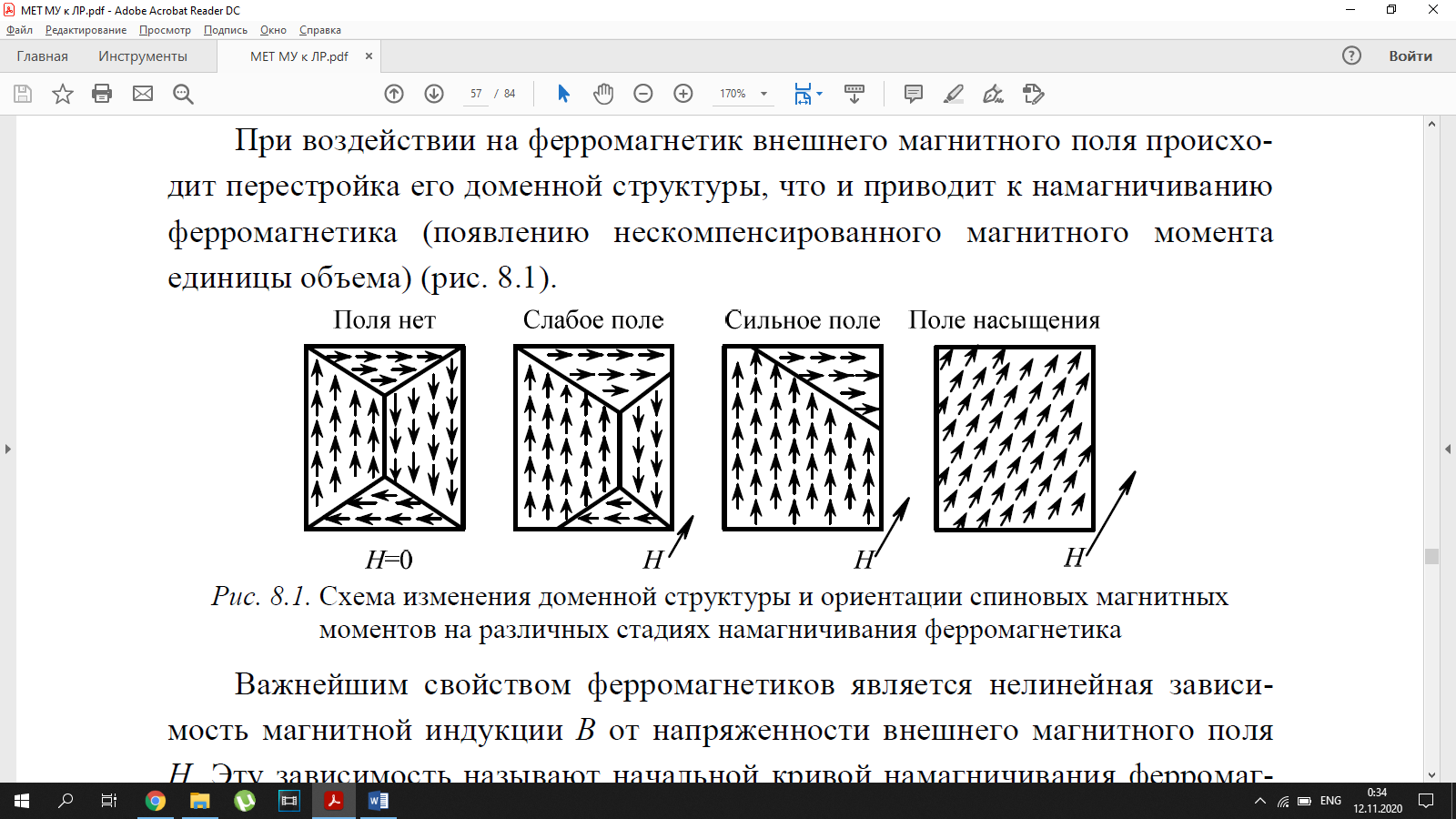

При воздействии на ферромагнетик внешнего магнитного поля происходит перестройка его доменной структуры, что и приводит к намагничиванию ферромагнетика (появлению нескомпенсированного магнитного момента единицы объема).
Величину статической магнитной проницаемости определяют по формуле:
(1)
где
– магнитная постоянная.
Мощности
потерь на гистерезис
и
на вихревые токи
в
единице массы образца описываются
соответственно формулами:
(2)
где
– коэффициент, зависящий от свойств
материала;
– максимальная индукция, достигаемая
в данном цикле;
– показатель степени от 1,6 до 2 для
различных материалов;
– коэффициент, зависящий от удельной
проводимости ферромагнетика и формы
образца;
– частота изменения магнитного поля.

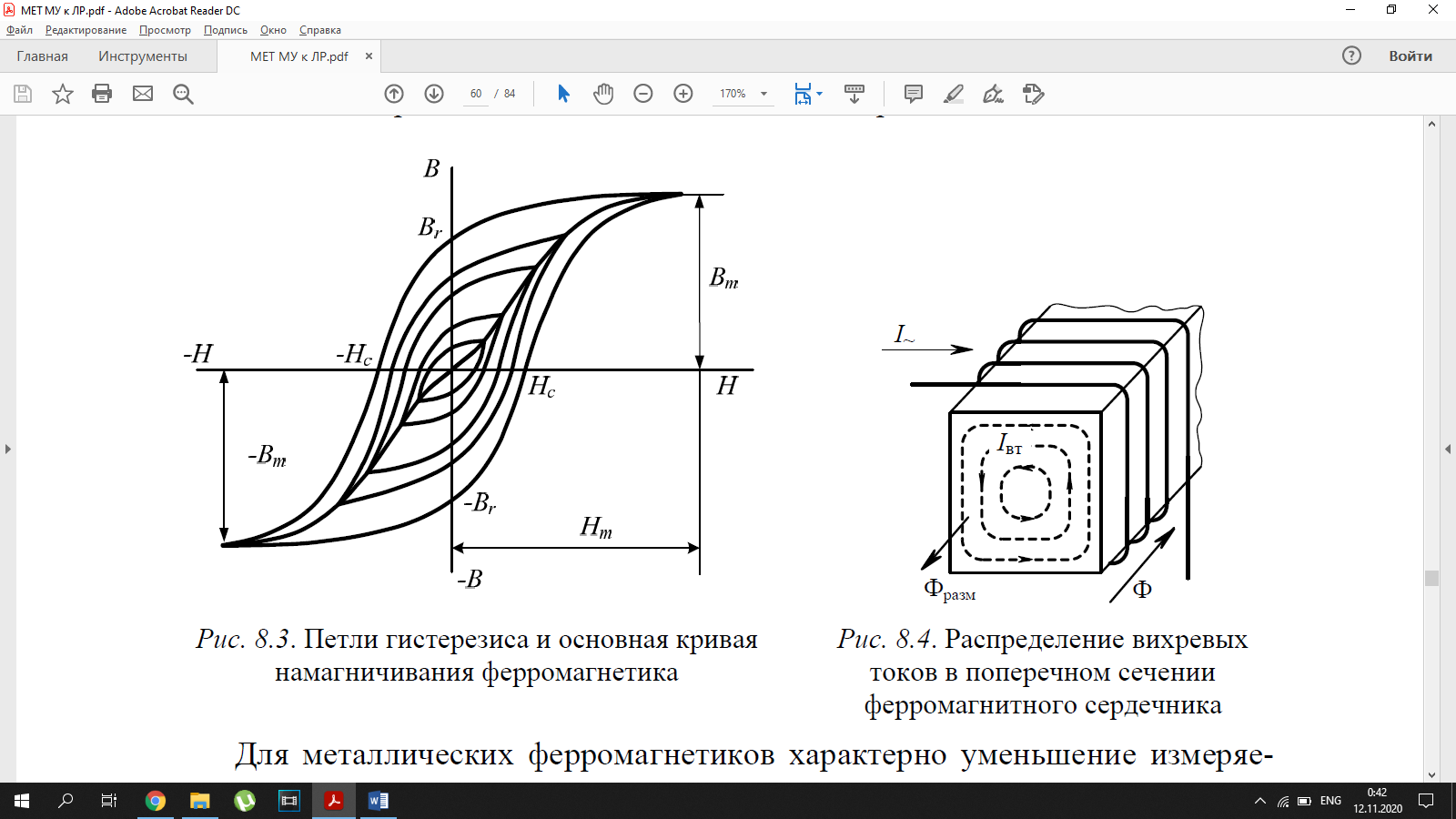

Петли гистерезиса и основная кривая намагничивания ферромагнетика:
Экспериментальные данные.
Исследуемый материал: d=8600 кг/м3
mx=50 мВ/дел my=0,1 В/дел
Таблица 1.1. Исследование основной кривой намагничивания
UХ, дел. |
0,2 |
0,15 |
0,125 |
0,1 |
0,075 |
0,05 |
0,025 |
0,0125 |
0 |
UY, дел. |
0,16 |
0,15 |
0,145 |
0,135 |
0,125 |
0,105 |
0,085 |
0,008 |
0 |
Таблица 1.2
Х, дел. |
4 |
3,0 |
2,5 |
2,0 |
1,5 |
1,0 |
0,5 |
0,3 |
0 |
Y, дел. |
3,2 |
3,0 |
2,9 |
2,7 |
2,5 |
2,1 |
1,7 |
0,16 |
0 |

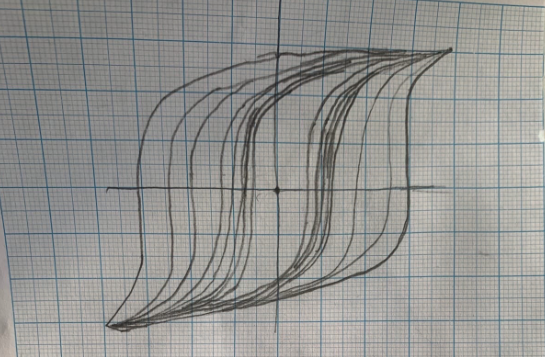

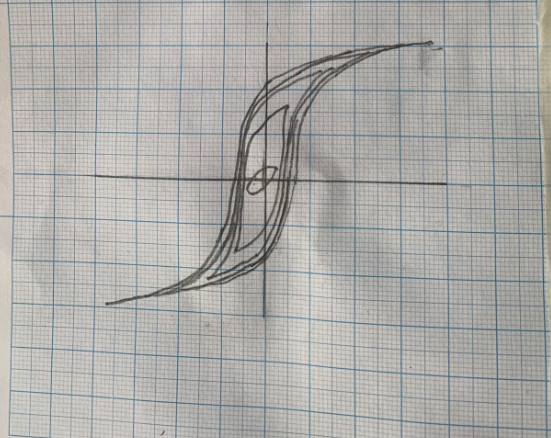

Исследование частотной зависимости магнитных потерь (калька)
Рисунок 1 Рисунок 2
Таблица 1.3. Исследование частотной зависимости эффективной магнитной проницаемости
f, Гц |
UR, мВ |
Uвх, В |
50 |
30 |
0,6 |
75 |
1 |
|
100 |
1,1 |
|
150 |
1,5 |
|
200 |
2,1 |
|
400 |
2,2 |
|
600 |
2,9 |
|
800 |
3,2 |
