8. Вычислим проводимость и фотопроводимость полупроводника для каждого значения ширины щели. Результаты запишем в таблицу 4.

Пример расчёта:

Таблица 1.6. Образец №2.

d, мм	RC, Мом	γс, мкСм	γф, мкСм	d/dmax, o.e.
0,01	15,69	0,06373	0,00012	0,0025
0,02	13,36	0,0749	0,0112	0,005
0,03	1,3	0,7692	0,7056	0,0075
0,05	0,16	6,2500	6,1864	0,0125
0,1	0,05	20,0000	19,9364	0,025
0,2	0,024	41,6667	41,6031	0,05
0,3	0,017	58,8235	58,7599	0,075
0,5	0,011	90,9091	90,8455	0,125
1	0,007	142,8571	142,7935	0,25
2	0,004	250,0000	249,9364	0,5
4	0,0035	285,7143	285,6507	1

9. По данным таблиц 1.5 и 1.3 построим спектральную зависимость фотопроводимости образца №1 и образца №2, откладывая по оси абсцисс значения , а по оси ординат относительную фотопроводимость где – максимальное значения приведенных фотопроводимости для каждого из исследованных образцов.

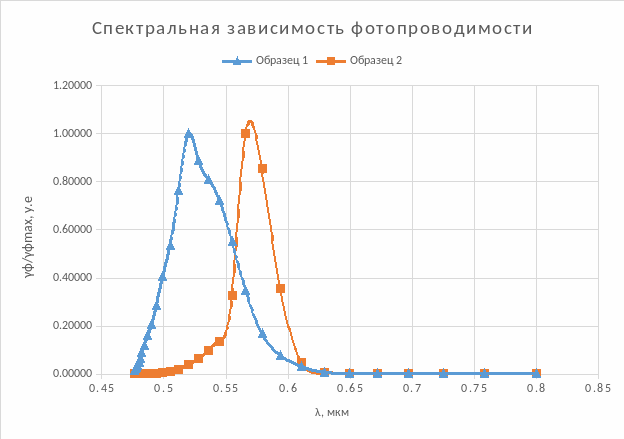

Рисунок 2 - спектральная зависимость фотопроводимости

10. По спектральной зависимости определим красную границу фоторезистивного эффекта для двух образцов. Так как экспериментальная характеристика имеет размытую длинноволновую область, примем равной , при которой фотопроводимость равна половине ее значения при :

По полученным значениям вычислим энергии активации фотопроводимости для двух образцов:

11. По данным таблиц 2 и 4 построим световую характеристику, откладывая по оси абсцисс , где – максимальная ширина щели, а по оси ординат .

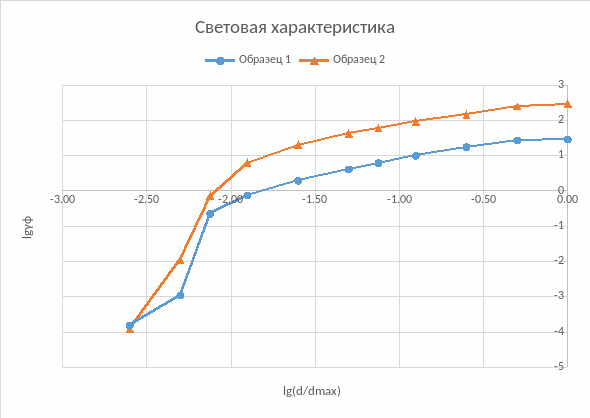

Рисунок 3 - световая характеристика

ВЫВОД: в ходе обработки экспериментальных были рассчитаны световые и темновые проводимости сульфида и селенида кадмия. На основе полученных данных найдены значения фотопроводимостей для каждого из образцов. Были найдены значения относительной фотопроводимости и на их основе построена спектральная зависимость фотопроводимость от длины волны. По ней найдены пороговые значения длины волны – красные границы фотопроводимости для каждого из образцов. Значения для сульфида кадмия, а для селенида кадмия – . Так же была построена световая характеристика исследуемых образцов, которая имеет вид логарифмической убывающей зависимости и отличается от теоретической тем, что изначально она должна иметь линейный вид, а позже – выход на насыщение, вследствие создания рекомбинационных центров.
