ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«Петербургский государственный университет путей сообщения

Императора Александра I»

(ФГБОУ ВО ПГУПС)

Кафедра «Наземные транспортно-технологические комплексы»

Отчет по практической работе №6

Построение и прочностной расчет рабочих органов строительных и дорожных машин в Solid Works.

дисциплины

“ СТРОИТЕЛЬНЫЕ И ДОРОЖНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ”

(Б1.Б.36)

Выполнил студент группы ПТМ-014 Васечкин А.А.

Проверил Попов Д.Е.

Санкт-Петербург

2024

Симуляция Отвал_бульдозера

Date: 19 мая 2024 г. Создатель:: Solidworks

Имя исследования: Статический 1

Тип анализа: Статический

Содержание

Описание 2

Допущения 3

Информация о модели 5

Свойства исследования 7

Единицы 7

Свойства материала 8

Нагрузки и крепления 9

Определения соединителей 10

Данные контакта 10

Информация о сетке 11

Данные датчиков 12

Результирующие силы 12

Балки 12

Результаты исследования 13

Описание

Данные отсутствуют

Допущения

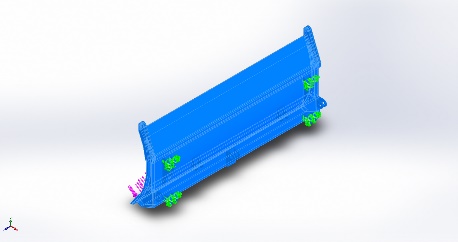

Информация о модели

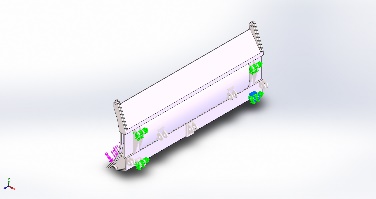

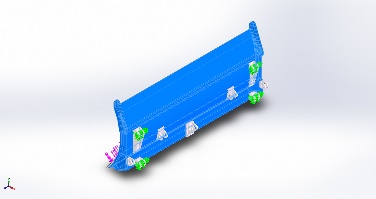

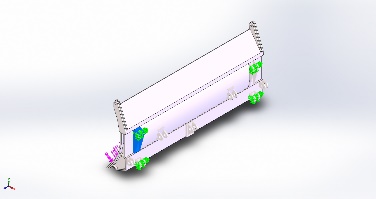

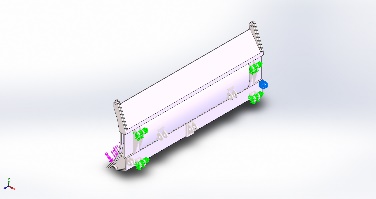

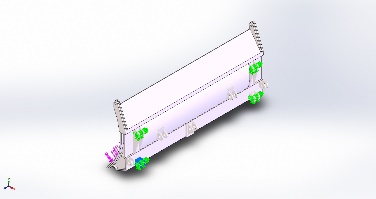

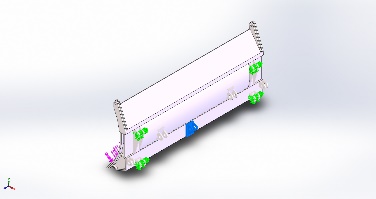

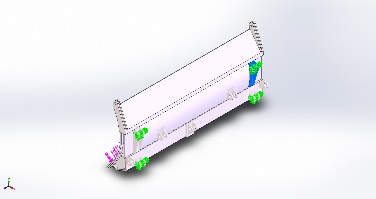

Имя модели: Отвал_бульдозера

Активная конфигурация: По умолчанию

Твердые тела

Имя и ссылки документа

Рассматривается как

Объемные свойства

Путь документа/Дата изменения

Вытянуть6

Твердое тело

Масса:22,0384 kg

Объем:0,00286213 m^3

Плотность:7 700 kg/m^3

Масса:215,976 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Кронштейн верхний.SLDPRT

May 19 22:56:33 2024

Вытянуть6

Твердое тело

Масса:22,0384 kg

Объем:0,00286213 m^3

Плотность:7 700 kg/m^3

Масса:215,976 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Кронштейн верхний.SLDPRT

May 19 22:56:33 2024

Вытянуть3

Твердое тело

Масса:3,88835 kg

Объем:0,00050498 m^3

Плотность:7 700 kg/m^3

Масса:38,1058 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Кронштейн гц.SLDPRT

May 19 22:56:32 2024

Вытянуть3

Твердое тело

Масса:3,88835 kg

Объем:0,00050498 m^3

Плотность:7 700 kg/m^3

Масса:38,1058 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Кронштейн гц.SLDPRT

May 19 22:56:32 2024

Вытянуть8

Твердое тело

Масса:14,1477 kg

Объем:0,00183736 m^3

Плотность:7 700 kg/m^3

Масса:138,647 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Кронштейн для бруса.SLDPRT

May 19 22:56:33 2024

Вытянуть3

Твердое тело

Масса:6,36762 kg

Объем:0,000826963 m^3

Плотность:7 700 kg/m^3

Масса:62,4026 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Кронштейн нижний.SLDPRT

May 19 22:56:33 2024

Вытянуть3

Твердое тело

Масса:6,36762 kg

Объем:0,000826963 m^3

Плотность:7 700 kg/m^3

Масса:62,4026 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Кронштейн нижний.SLDPRT

May 19 22:56:33 2024

Вытянуть7

Твердое тело

Масса:6,0295 kg

Объем:0,000783052 m^3

Плотность:7 700 kg/m^3

Масса:59,0891 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Кронштейн средний2.SLDPRT

May 19 22:56:33 2024

Вытянуть7

Твердое тело

Масса:6,0295 kg

Объем:0,000783052 m^3

Плотность:7 700 kg/m^3

Масса:59,0891 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Кронштейн средний2.SLDPRT

May 19 22:56:33 2024

Вытянуть20

Твердое тело

Масса:1 887,52 kg

Объем:0,245133 m^3

Плотность:7 700 kg/m^3

Масса:18 497,7 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Отвал основной.SLDPRT

May 19 22:56:24 2024

Вытянуть16

Твердое тело

Масса:193,826 kg

Объем:0,0251723 m^3

Плотность:7 700 kg/m^3

Масса:1 899,5 N

D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera\_Отвал основной.SLDPRT

May 19 22:56:24 2024

Свойства исследования

Имя исследования	Статический 1
Тип анализа	Статический
Тип сетки	Сетка на твердом теле
Тепловой эффект:	Вкл
Термический параметр	Включить тепловые нагрузки
Температура при нулевом напряжении	298 Kelvin
Включить эффекты давления жидкости из SOLIDWORKS Flow Simulation	Выкл
Тип решающей программы	FFEPlus
Влияние нагрузок на собственные частоты:	Выкл
Мягкая пружина:	Выкл
Инерционная разгрузка:	Выкл
Несовместимые параметры связи	Авто
Большие перемещения	Выкл
Вычислить силы свободных тел	Вкл
Трение	Выкл
Использовать адаптивный метод:	Выкл
Папка результатов	Документ SOLIDWORKS (D:\Учёба флешка 2\Никитке\958301-vms-Otval_buldozera)

Единицы

Система единиц измерения:	СИ (MKS)
Длина/Перемещение	mm
Температура	Kelvin
Угловая скорость	Рад/сек
Давление/Напряжение	N/m^2

Свойства материала

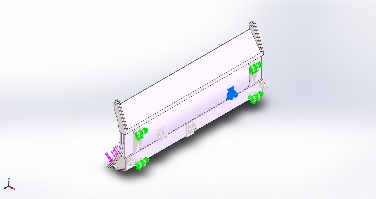

Ссылка на модель

Свойства

Компоненты

Имя:	Легированная сталь
Тип модели:	Линейный Упругий Изотропный
Критерий прочности по умолчанию:	Максимальное напряжение von Mises
Предел текучести:	6,20422e+08 N/m^2
Предел прочности при растяжении:	7,23826e+08 N/m^2
Модуль упругости:	2,1e+11 N/m^2
Коэффициент Пуассона:	0,28
Массовая плотность:	7 700 kg/m^3
Модуль сдвига:	7,9e+10 N/m^2
Коэффициент теплового расширения:	1,3e-05 /Kelvin

Твердое тело 1(Вытянуть6)(_Кронштейн верхний-1),

Твердое тело 1(Вытянуть6)(_Кронштейн верхний-2),

Твердое тело 1(Вытянуть3)(_Кронштейн гц-1),

Твердое тело 1(Вытянуть3)(_Кронштейн гц-2),

Твердое тело 1(Вытянуть8)(_Кронштейн для бруса-1),

Твердое тело 1(Вытянуть3)(_Кронштейн нижний-1),

Твердое тело 1(Вытянуть3)(_Кронштейн нижний-2),

Твердое тело 1(Вытянуть7)(_Кронштейн средний2-2),

Твердое тело 1(Вытянуть7)(_Кронштейн средний2-3),

Твердое тело 1(Вытянуть20)(_Отвал основной-2),

Твердое тело 2(Вытянуть16)(_Отвал основной-2)

Данные кривой:N/A

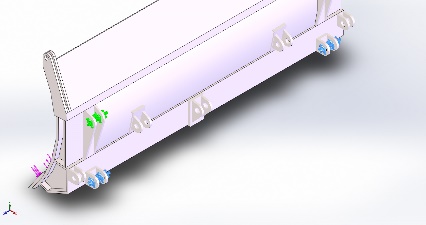

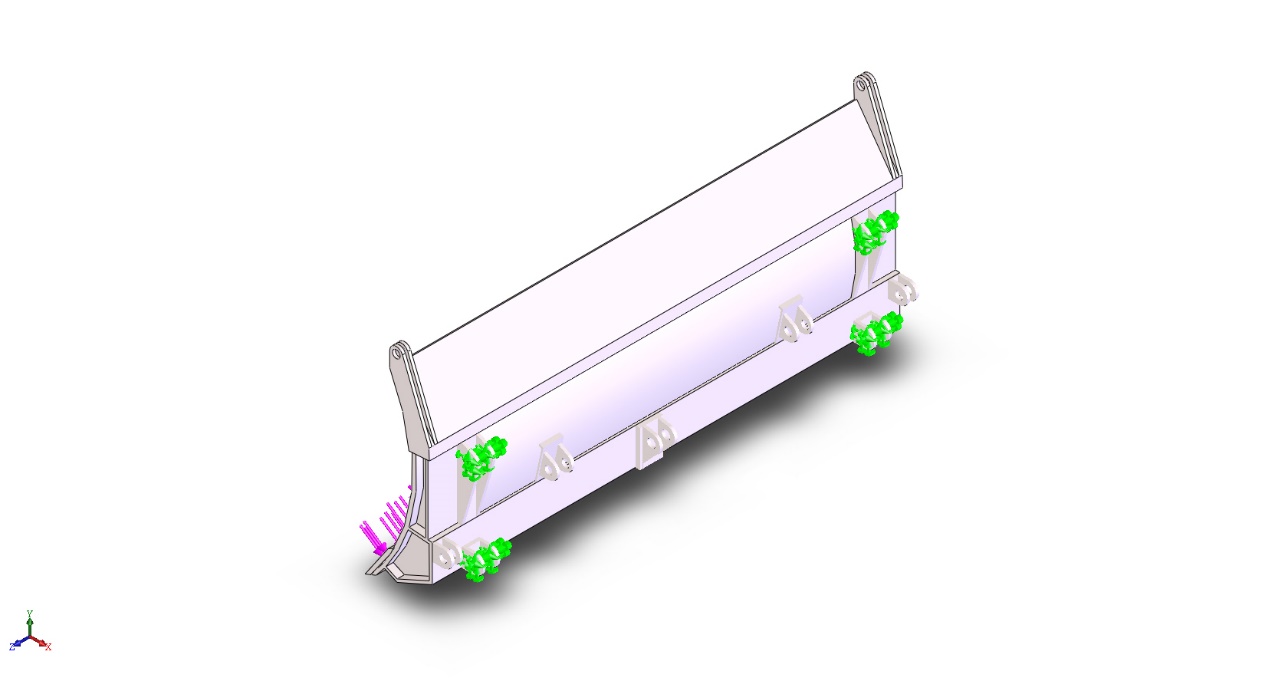

Нагрузки и крепления

Имя крепления

Изображение крепления

Данные крепления

Зафиксированный-5

Объекты:	4 грани
Тип:	Зафиксированная геометрия

Результирующие силы

Компоненты	X	Y	Z	Результирующая
Сила реакции(N)	-37 602,1	-6 724,09	-280,002	38 199,6
Реактивный момент(N.m)	0	0	0	0

Зафиксированный-6

Объекты:	4 грани
Тип:	Зафиксированная геометрия

Результирующие силы

Компоненты	X	Y	Z	Результирующая
Сила реакции(N)	-35 639,3	21 358,2	279,521	41 550,1
Реактивный момент(N.m)	0	0	0	0

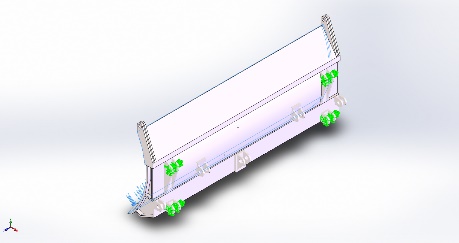

Имя нагрузки

Загрузить изображение

Загрузить данные

Сила-1

Объекты:	2 грани
Тип:	Приложить нормальную силу
Значение:	80 000 N

Определения соединителей

Данные отсутствуют

Данные контакта

Контакт

Изображение контакта

Свойства контакта

Глобальный контакт

Тип:	Связанные
Компоненты:	1 компоненты
Параметры:	Совместимая сетка

Информация о сетке

Тип сетки	Сетка на твердом теле
Используемое разбиение:	Стандартная сетка
Автоматическое уплотнение сетки:	Выкл
Включить автоциклы сетки:	Выкл
Точки Якобиана	4 Точки
Размер элемента	0,0578831 m
Допуск	0,00289415 m
Эпюра качества сетки	Высокая
Заново создать сетку из неудавшихся деталей с несовместимой сеткой	Выкл

Информация о сетке - Детализация

Всего узлов	53845
Всего элементов	27785
Максимальное соотношение сторон	59,935
% элементов с соотношением сторон < 3	48,5
% элементов с соотношением сторон > 10	0,331
% искаженных элементов (Якобиан)	0
Время для завершения сетки (hh;mm;ss):	00:00:07
Имя компьютера:

Данные датчиков

Данные отсутствуют

Результирующие силы

Силы реакции

Выбранный набор	Единицы	Сумма X	Сумма Y	Сумма Z	Результирующая
всей модели	N	-73 241,4	14 634,2	-0,482056	74 689,1

Моменты реакции

Выбранный набор	Единицы	Сумма X	Сумма Y	Сумма Z	Результирующая
всей модели	N.m	0	0	0	0
