МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ИИСТ

отчет

по лабораторной работе №4

по дисциплине «Метрология»

Тема: «Электронно-лучевой осциллограф»

Студент гр. 1282		БАТ.
Преподаватель		Минаев А.В.

Санкт-Петербург

2022

Лабораторная работа №4

«Электронно-лучевой осциллограф»

ЦЕЛЬ: исследование метрологических характеристик осциллографа и измерение

амплитудных и временных параметров электрических сигналов различной

формы.

ЗАДАНИЕ:

1. Ознакомиться с органами управления осциллографа и аппаратурой,

применяемой для его исследования.

2. Определить основные погрешности коэффициентов отклонения и

коэффициентов развёртки.

3. Определить характеристики нелинейных искажений изображения по осям Y и X.

4. Определить амплитудно-частотную характеристику (АЧХ) канала

вертикального отклонения.

5. Измерить амплитудные и временные параметры сигналов по указанию

преподавателя.

Оценить погрешности измерений, используя результаты исследования

осциллографа и его метрологические характеристики, указанные в описании.

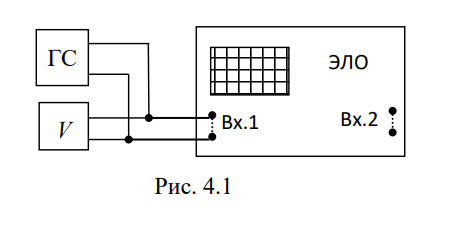

СХЕМА УСТАНОВКИ:

Элементы установки:

1. ЭЛО – электронно-лучевой осциллограф

2. ГС – генератор сигналов

3. V – электронный вольтметр.

Протокол наблюдений.

Лабораторная работа №4

«Электронно-лучевой осциллограф»

Таблица 1

Коэффициенты отклонения
, В/дел	, дел	U, В	, В	, В/дел	, %
0,5	6	1,06	2,99	0,498	0,4
1	6	2,08	5,88	0,98	2,04

Таблица 2

Коэффициент развёртки
, мс/дел	, дел	f, кГц	n	, мс/дел	, %
0,2	9,4	1	2	0,2	0

Таблица 3

, дел	, дел	, дел	, дел	, дел	, дел	, %	, %
2,4	2,3	2,2	6,4	6,21	6,2	3,1	4,3

1.

2.

1.

2.

Обработка результатов

1. Определим основные погрешности коэффициентов отклонения и развертки.

Рассчитаем действительное значение коэффициента отклонения

а) U=1,06 B; L_2A=6 дел

b) U=2,08 B; L_2A=6 дел

Рассчитаем относительную погрешность коэффициента отклонения

1. k_о=0,5 B/дел

Рассчитаем действительное значение коэффициента развертки

f=1000 Гц, n=2, L_nT= дел

Рассчитаем относительную погрешность коэффициента развертки

2. Определим характеристики нелинейных искажений изображения

Lx1, дел	Lx, дел	Ly1, дел	Ly, дел
2,4	2,3	6,4	6,21

3. Рассчитаем параметры сигналов

   1. Определим значение амплитуды сигнала в вольтах

k_о=0,5 B/дел; L_A=2 дел

Рассчитаем относительную погрешность измерения амплитуды и напряжения

Вычислим абсолютную погрешность измерения напряжения

Тогда для напряжения получаем:

2. Рассчитаем значение длительности периода

k_р=0,2 мс/дел; L_Т=6,5 дел

Определим относительную погрешность периода

Вычислим абсолютную погрешность периода

Тогда для периода получаем:

Вывод:

В ходе выполнения лабораторной работы были вычислены значения относительной погрешности коэффициента отклонения и коэффициента развертки . Полученные значения отличаются от значений, указанных в описании к осциллографу ( ). Были рассчитаны параметры произвольного сигнала с генератора случайных сигналов. Значение амплитуды в вольтах: и периода .

Рассчитаем абсолютную погрешность коэффициента отклонения k₀ и запишем результат измерения коэффициента отклонения:

а)

b) )
