Обработка результатов.

1. Выведем формулы для .

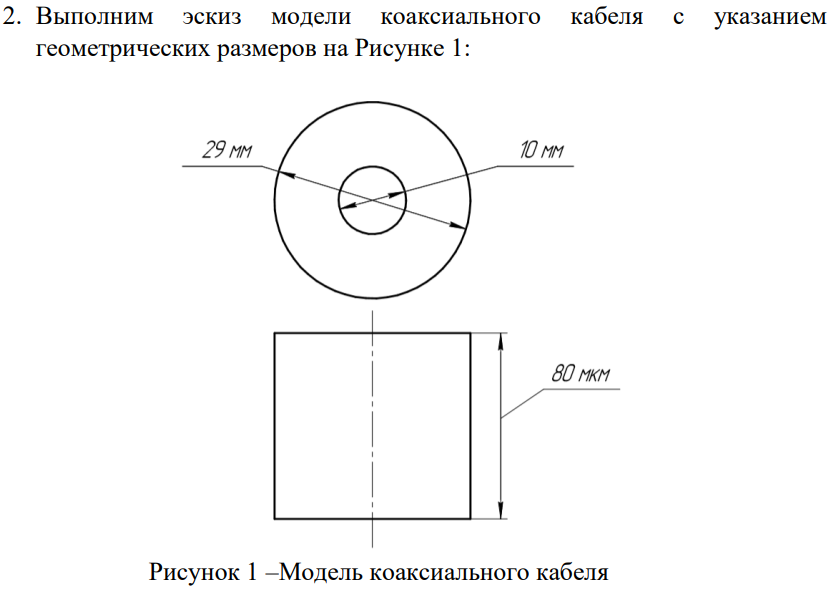

1. Для коаксиального провода:

, тогда как RC=₀ , то

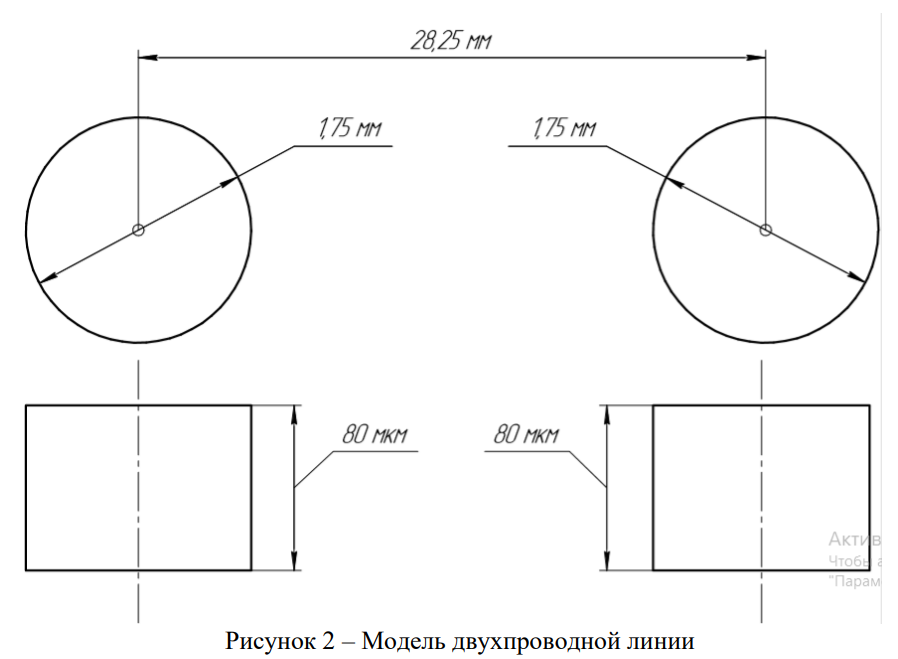

2) Для двухпроводной линии:

, тогда

3. Рассчитаем средние значения сопротивлений и удельных сопротивлений и для коаксиального кабеля и двухпроводной линии:

1. Коаксиальный провод:

	1:1			1:2			2:1
	1120,1	1114	1111,1	2200	2109,9	2120,55	601,24	590	610
	1120,1	1114	1111,1	1100	1054,95	1060,28	1202,48	1180	1220

(Ом)

2. Двухпроводная линия:

	1:1			1:2				2:1
	1740,92	1690,4	1722		3331,1	3295,72	3222,07		852,04	839	847,9
	1740,92	1690,4	1722		1665,6	1647,9	1661		1704,1	1678	1695,8

Вывод: В ходе лабораторной работы была изучена модель измерительного моста Уитстона, электрической схемы для измерения сопротивления. Были выведены и применены на практике формулы для зависимостей удельных сопротивлений x1 и x2 моделей коаксиального кабеля и двухпроводной линии. По результатам эксперимента получены средние значения сопротивлений для двух моделей ( Rx1 и Rx2). Также получены значения удельных сопротивлений для двух моделей. В ходе выполнения работы были построены эскизы моделей и на чертежи нанесены их размеры.
