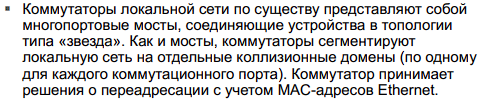

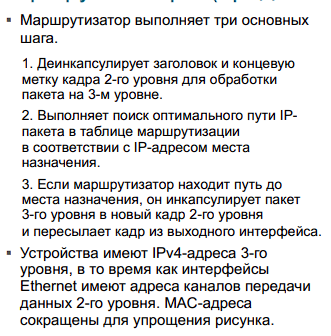

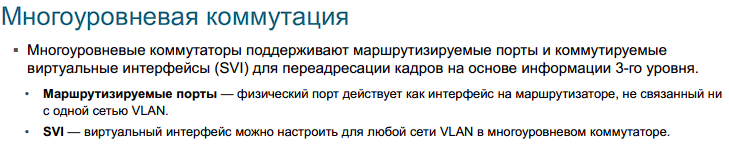

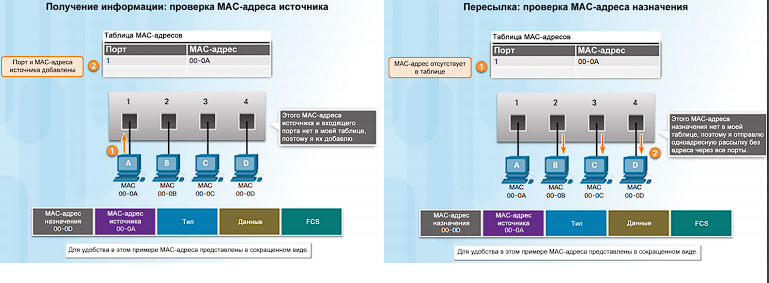

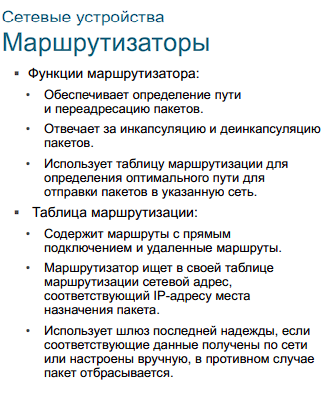

5.Сетевые устройства. Коммутаторы и маршрутизаторы.

Оконечные устройства: • компьютеры, ноутбуки, серверы, принтеры, интеллектуальные устройства и мобильные устройства. • Отдельные оконечные устройства подключаются к сети с помощью промежуточных устройств. § Промежуточные устройства: • Соединяют отдельные оконечные устройства с сетью, а также могут соединять несколько отдельных сетей для формирования объединенной сети. • Обеспечивает подключение и передачу потоков данных по сети

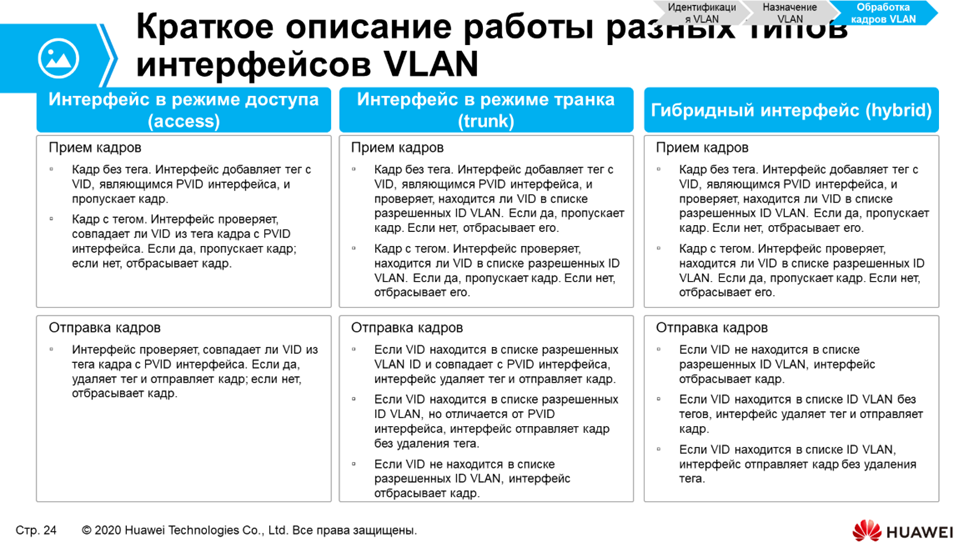

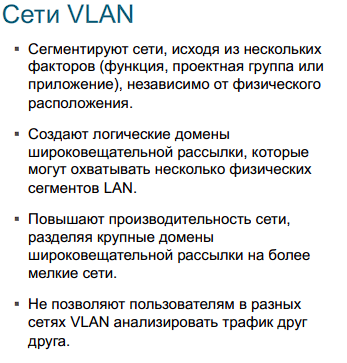

6. Технология vlan.

• Основные поля в кадре VLAN:

▫ TPID: 16-битноеполе, используемое для идентификациитипакадра.

▪ Значение 0x8100означает кадр IEEE802.1Q.Устройство,которое не поддерживает 802.1Q,отбрасывает кадры 802.1Q.

▪ Производителимогут определять значенияTPID для устройств. Чтобы устройство могло идентифицироватьполученные от другого устройства

кадры в другом формате, не 802.1Q,необходимо настроитьTPID такое же, как на другом устройстве.

▫ PRI: 3-битное поле, используемое для идентификацииприоритетакадра. Он используетсяв основном для QoS.

▪ Значение этого поля является целым числомот 0 до 7. Большее значение указывает на более высокий приоритет.При возникновении перегрузки коммутатор предпочтительноотправляет кадры с наивысшим приоритетом.

CFI: 1-битное поле, указывающее, инкапсулирован ли MAC-адрес в каноническом формате. Это поле в основном используетсядля дифференцирования кадров Ethernet, кадров волоконно-оптического распределенного интерфейса передачи данных (fiber distributed digital interface, FDDI) и кадров кольцевой сети с маркерным доступом (Tolken Ring).

▪ Значение 0 указывает, что MAC-адрес инкапсулирован в каноническом формате, а значение 1 указывает, что MAC-адрес инкапсулирован в

неканоническом формате.

▪ Для кадров Ethernet значение этого поля равно 0.

▫ ID VLAN:также называется VID. Это 12-битное поле, которое используется для идентификацииVLAN,к которой принадлежит кадр.

▪ Значение этого поля является целым числомот 0 до 4095.Значения 0 и 4095зарезервированы. Поэтому могут использоваться только VLANID от 1 до 4094.

▪ Коммутатор использует VID, содержащийся в теге VLAN,чтобы идентифицироватьVLAN,которой принадлежит кадр. Широковещательныекадры передаются тольков пределах своей VLAN.

• Способ идентификациикадров с тегами VLAN:

▫ Значение поля кадра Длина/Тип= 0x8100• Примечание.ПК не могут идентифицироватьтегированные кадры и поэтому могут отправлять или обрабатывать только нетегированные кадры. И напротив, все кадры, которые обрабатывают коммутаторы содержат теги, что повышает эффективность обработки.

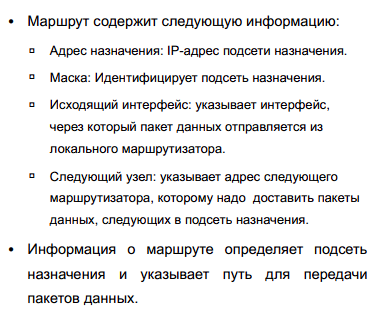

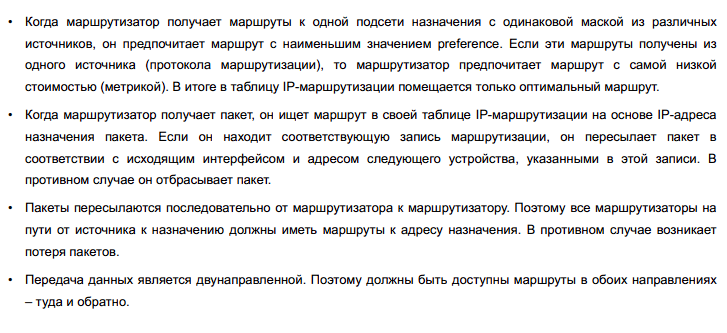

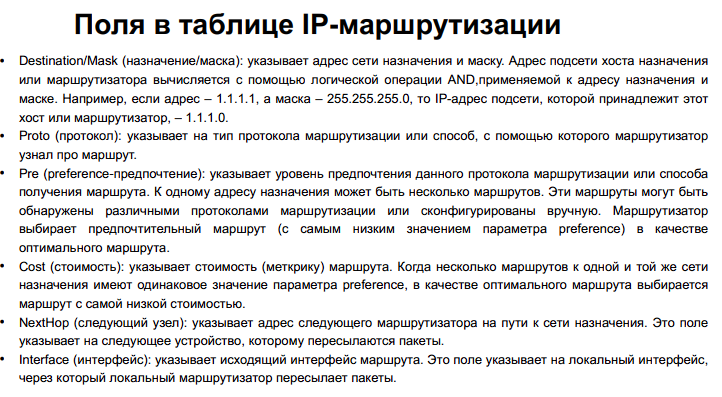

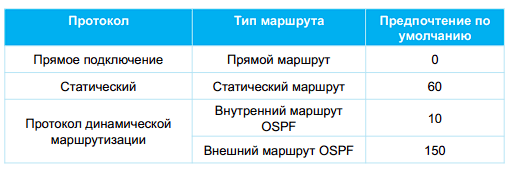

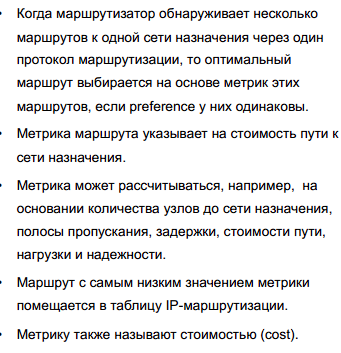

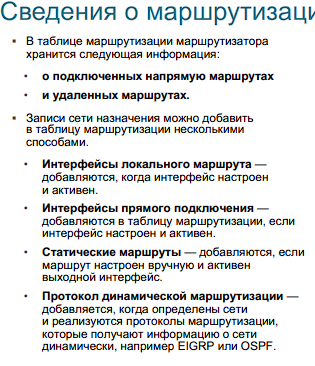

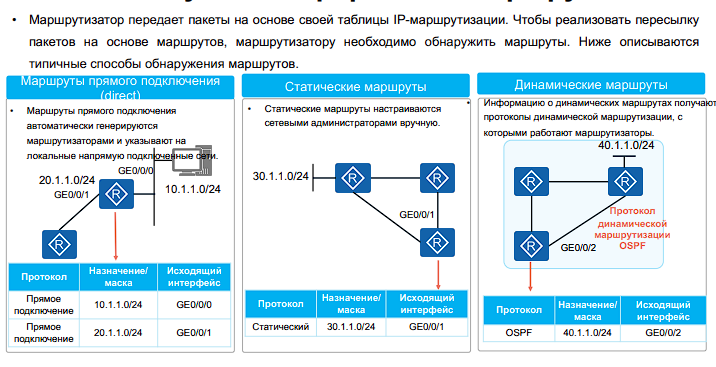

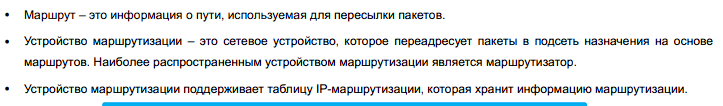

7. Основы ip-маршрутизации. Таблица маршрутизации.

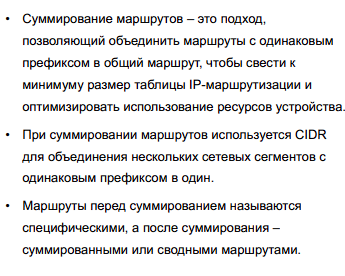

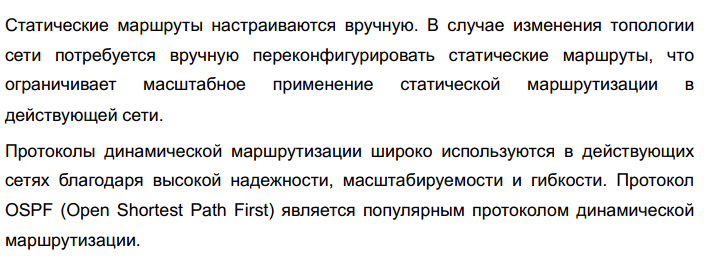

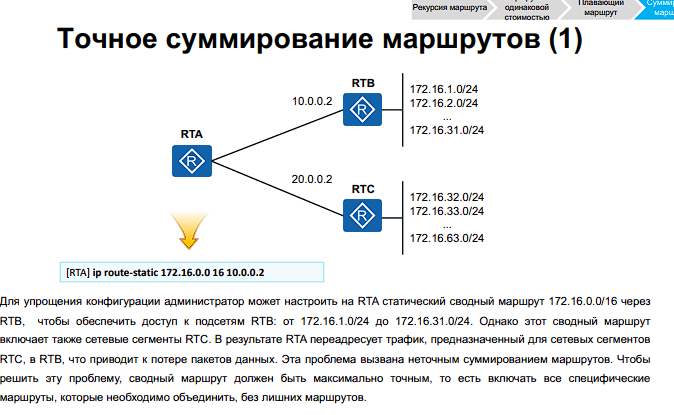

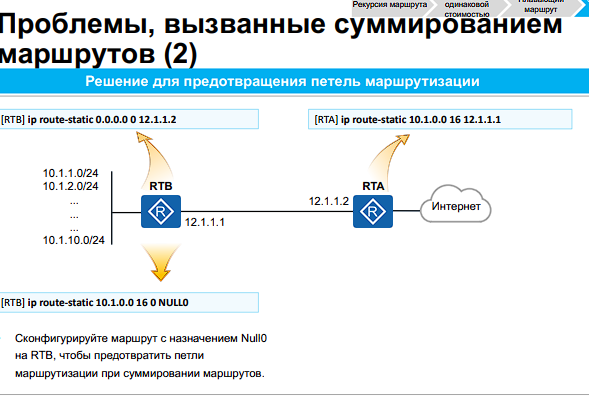

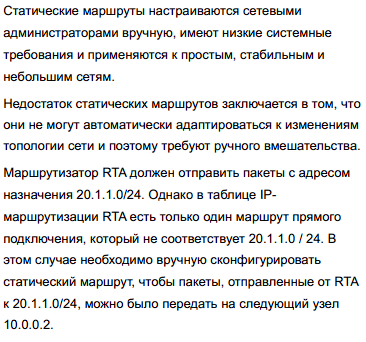

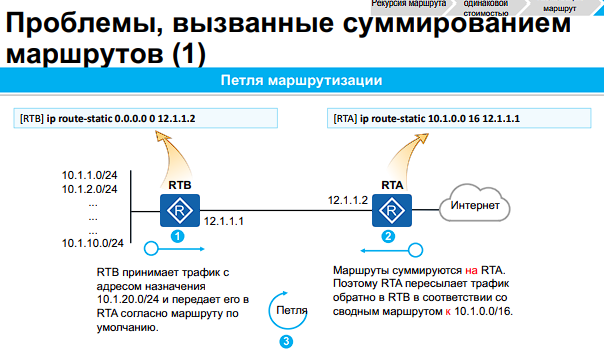

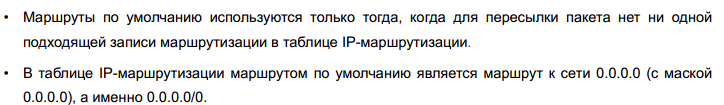

8. Статическая маршрутизация. Суммирование маршрутов.

Ы

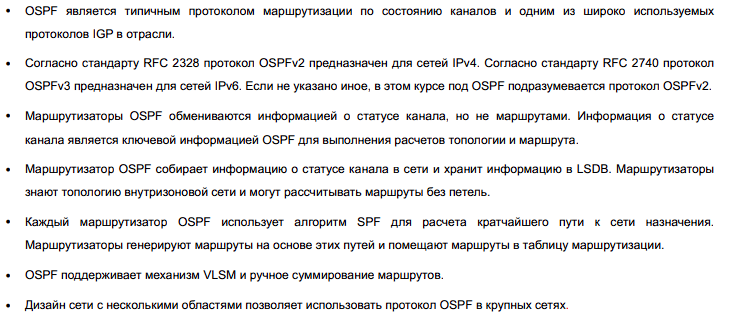

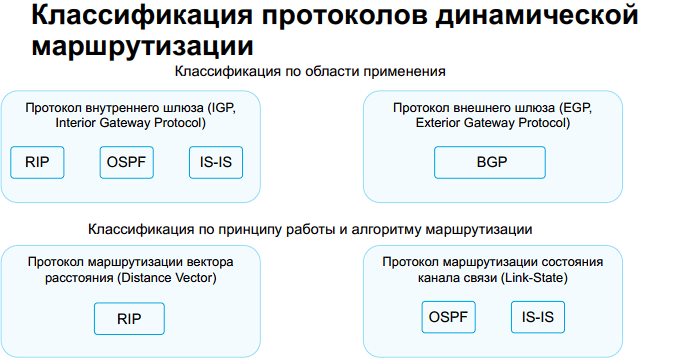

9. Динамическая маршрутизация. Протокол opsf.

-Ключевое слово area OSPF идентифицирует область OSPF. Область считается логической группой, у каждой группы есть идентификатор.

-АЙD маршрутизатора (router ID) идентифицирует маршрутизатор в области OSPF.

-ID маршрутизатора может быть указан вручную или автоматически назначен системой.

-OSPF использует стоимость в качестве метрики маршрутов. Каждый интерфейс в OSPF имеет значение стоимости. По умолчанию, стоимость = 100 Мбит/с Пропусная способность интерфейса , где 100 Мбит/с в числителе– эталонное значение по умолчанию, которое можно изменять.

-Как правило, стоимость маршрута OSPF – это сумма стоимостей всех входящих интерфейсов на пути от сети назначения до локального маршрутизатора

-OSPF хранит данные в трех важных таблицах: таблица соседей OSPF, таблица LSDB и таблица маршрутизации OSPF. Что необходимо знать про таблицу соседей OSPF:

-Прежде чем OSPF передаст информацию о статусе канала, должны быть установлены отношения соседства OSPF.

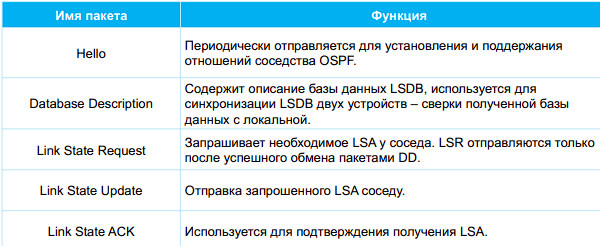

-Отношения соседства OSPF устанавливаются путем обмена пакетами Hello.

-Таблица соседей OSPF описывает статус отношений соседства между маршрутизаторами OSPF. Для просмотра информации о статусе можно выполнить команду display ospf peer.

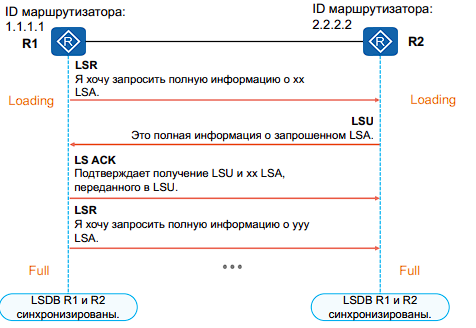

Что необходимо знать про таблицу OSPF LSDB:

-LSDB хранит LSA, сгенерированные самим маршрутизатором и полученные от соседей. В этом примере LSDB R1 содержит три LSA.

-Поле Type указывает на тип LSA, а поле AdvRouter указывает на маршрутизатор, отправляющий LSA.

-Выполните команду display ospf lsdb для запроса LSDB.

• Что необходимо знать про таблицу маршрутизации OSPF:

-Таблица маршрутизации OSPF и таблица маршрутизации маршрутизатора отличаются. В этом примере таблица маршрутизации OSPF содержит три маршрута.

-Таблица маршрутизации OSPF содержит информацию, например, IP-адрес назначения, стоимость и IPадрес следующего узла, который направляет переадресацию пакетов.

-Выполните команду display ospf routing для запроса таблицы маршрутизации OSPF.

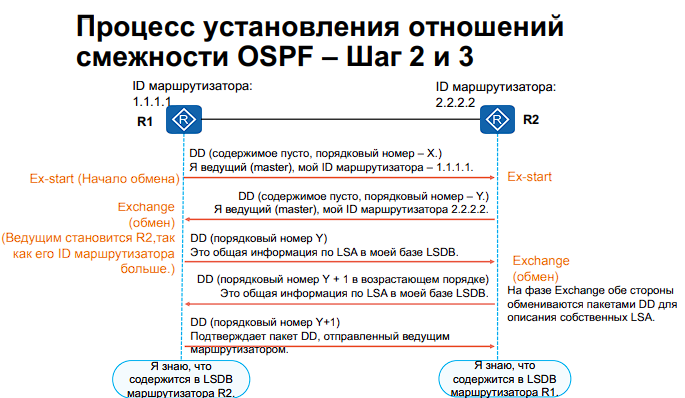

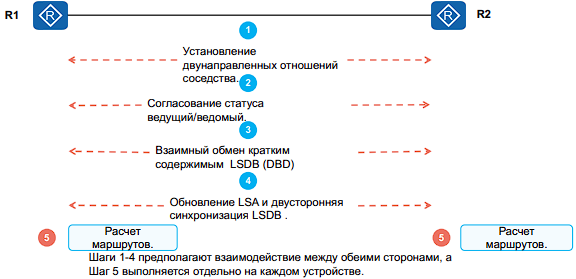

Существует два важных понятия отношений между маршрутизаторами OSPF: отношения соседства (neighbor) и смежности.

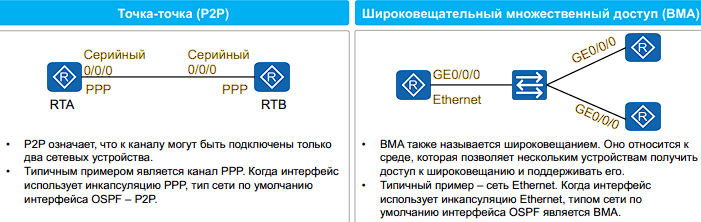

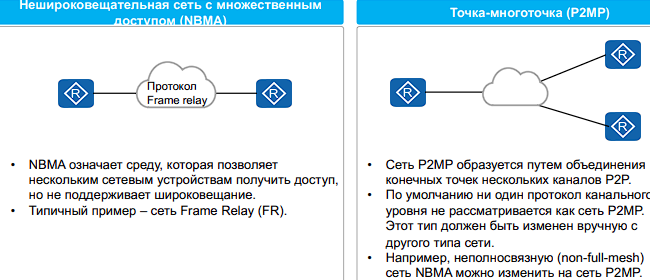

В OSPF определены четыре типа сетей: широковещательная (Broadcast), нешироковещательная сеть с множественным доступом (NBMA), сеть точка-многоточка (P2MP) и сеть точка-точка (P2P).

-Для оптимизации взаимоотношений соседства OSPF в сети с множественным доступом протокол OSPF определяет три типа маршрутизаторов OSPF: DR, BDR и DRother.

-Только DR и BDR могут установить отношения смежности с другими маршрутизаторами OSPF. Маршрутизаторы DRother не устанавливают отношения смежности OSPF друг с другом, и их отношения находятся в статусе 2-way.

-BDR контролирует статус DR и берет на себя роль DR в случае сбоя существующего DR

ОСПФ с несколькими областями

В OSPF есть понятие области. Домен OSPF разделен на несколько областей для реализации в сетях крупного размера.

Применение топологии OSPF с несколькими областями сокращает объемы лавинной рассылки LSA и позволяет ограничить влияние изменений пределами области, оптимизируя сеть.

Маршруты можно суммировать на границе области, чтобы уменьшить размер таблицы маршрутизации.

Наличие нескольких областей улучшает масштабируемость сети и облегчает развертывание крупной сети.

Типы маршр оспф

Маршрутизаторы OSPF классифицируются на следующие типы в зависимости от их местоположения или функций:

-Внутренний маршрутизатор (Internal Router, IR)

-Маршрутизатор пограничной зоны (Area Border Router, ABR)

-Магистральный маршрутизатор (Backbone Router, BR)

-Граничный маршрутизатор AS (Autonomous System Border Router, ASBR)
