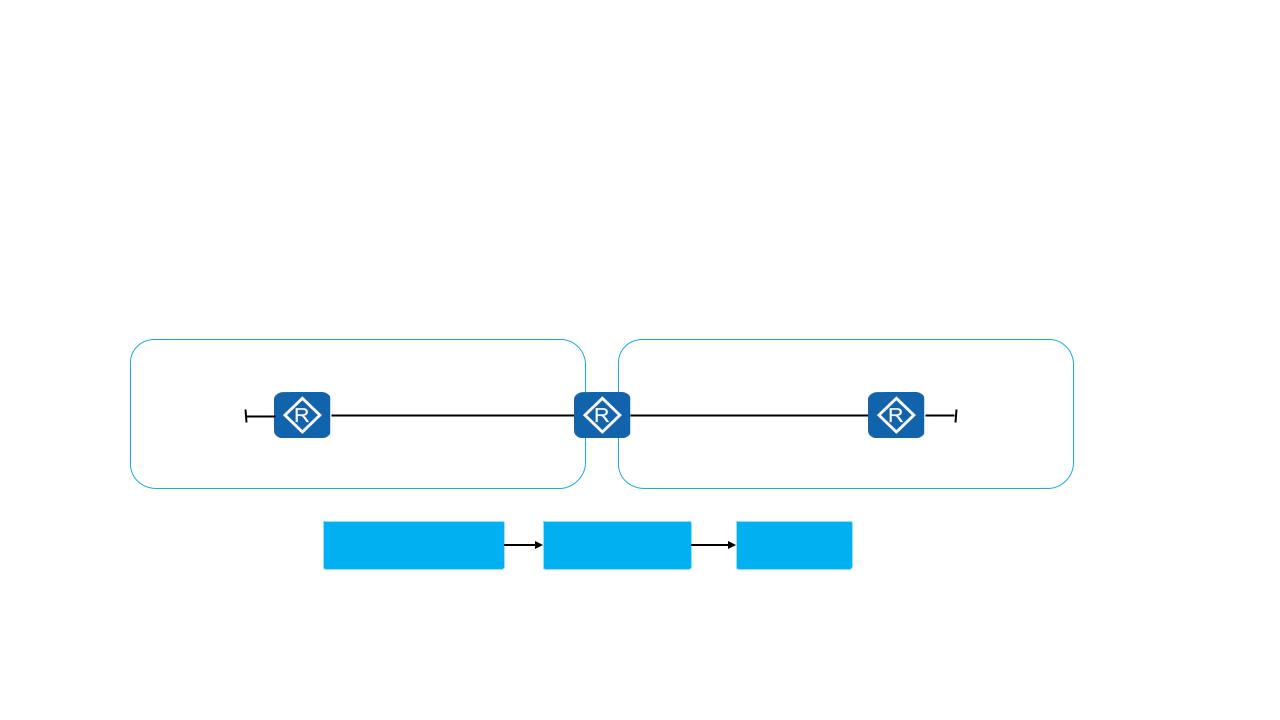

Пример конфигурации OSPF
Описание:
•Существует три маршрутизатора: R1, R2 и R3. R1 и R3 подключены к сетям 1.1.1.1/32 и 3.3.3.3/32 (эмулируется на interface Loopback 0), соответственно. Необходим использовать OSPF для реализации взаимодействия между двумя сетями. Подробная топология приведена ниже.
|
Область 0 |
|
Область 1 |
|
|||
1.1.1.1/32 |
GE0/0/0 |
GE0/0/0 |
|
GE0/0/1 |
GE0/0/1 |
3.3.3.3/32 |
|
R1 |
R2 |
R3 |
|||||
10.1.12.1/30 |
10.1.12.2/30 |
10.1.23.1/30 |
10.1.23.2/30 |
||||
Настройте |
Настройте |
Проверьте |
интерфейсы. |
OSPF. |
результат. |
•Процесс конфигурации состоит из трех этапов: конфигурация интерфейсов устройств,
конфигурация OSPF и проверка результата.

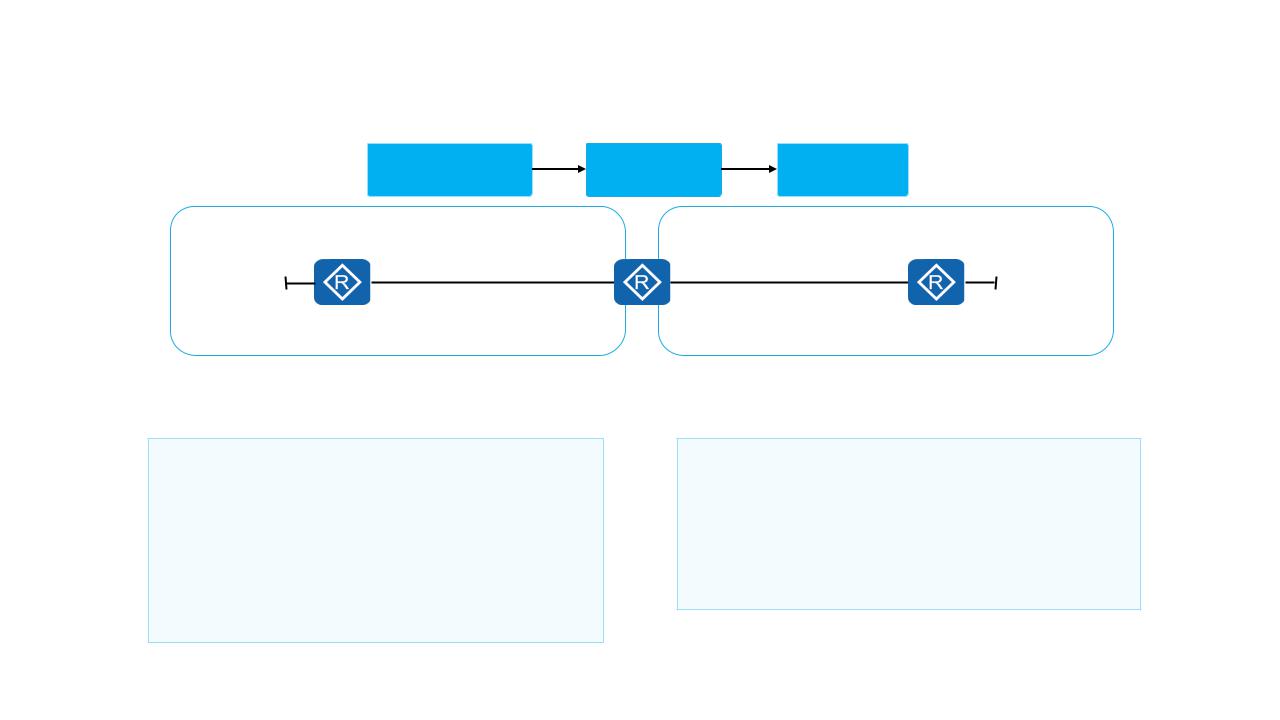

Пример конфигурации OSPF – конфигурация интерфейсов
|
Настройте |
|
Настройте |
Проверьте |
|
||
|
интерфейсы. |
|
OSPF. |
результат. |
|
||
|
Область 0 |
|
|
Область 1 |
|
||
1.1.1.1/32 |
GE0/0/0 |
|
GE0/0/0 |
|
GE0/0/1 |
GE0/0/1 |
3.3.3.3/32 |
R1 |
|
R2 |
R3 |
||||
10.1.12.1/30 |
10.1.12.2/30 |
10.1.23.1/30 |
10.1.23.2/30 |
||||
•Установите IP-адреса для интерфейсов R1, R2 и R3 в соответствии с планом.
# Настройте интерфейсы R1. [R1] interface LoopBack 0
[R1-LoopBack0] ip address 1.1.1.1 32 [R1-LoopBack0] interface GigabitEthernet 0/0/0 [R1-GigabitEthernet0/0/0] ip address 10.1.12.1 30
# Настройте интерфейсы R3. [R3] interface LoopBack 0
[R3-LoopBack0] ip address 3.3.3.3 32 [R3-LoopBack0] interface GigabitEthernet 0/0/1 [R3-GigabitEthernet0/0/1] ip address 10.1.23.2 30
Назначьте IP-адреса для интерфейсов GE 0/0/0 и GE0/0/1 на R2. Для получения более подробной информации см. комментарий к этому слайду.
Пример конфигурации OSPF – конфигурация OSPF (1)
|
Настройте |
Настройте |
Проверьте |
|
|
интерфейсы. |
OSPF. |
результат. |
|
ID маршрутизатора |
Область 0 |
|
Область 1 |
|
1.1.1.1 |
|
|
||
|
|
|
|
|
1.1.1.1/32 |
GE0/0/0 |
|
|
3.3.3.3/32 |
R1 |
|
R2 |
R3 |
|
10.1.12.1/30 |
||||
•Планируемые параметры OSPF: ID процесса OSPF – 1. ID маршрутизаторов R1, R2 и R3
равны 1.1.1.1, 2.2.2.2 и 3.3.3.3 соответственно.
•Процедура:
!Создайте и запустите процесс OSPF.
!Создайте область OSPF и войдите в режим области OSPF.
# Настройте OSPF на R1. [R1] ospf 1 router-id 1.1.1.1 [R1-ospf-1] area 0
[R1-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0 [R1-ospf-1-area-0.0.0.0] network 10.1.12.0 0.0.0.3
!Укажите интерфейс, на котором работает OSPF.
Здесь указана инверсная маска.
Пример конфигурации OSPF – конфигурация OSPF (2)
Настройте |
Настройте |
Проверьте |
|
|||
интерфейсы. |
|
OSPF. |
результат. |
|
||
Область 0 |
ID маршрутизатора Область 1ID маршрутизатора |
|||||
1.1.1.1/32 |
2.2.2.2 |
|
|
3.3.3.3 |
3.3.3.3/32 |
|
GE0/0/0 |
|
GE0/0/1 |
GE0/0/1 |
|||
R1 |
R2 |
R3 |
||||
10.1.12.2/30 |
10.1.23.1/30 |
10.1.23.2/30 |
||||
•При конфигурации OSPF с несколькими областями обязательно анонсируйте маршрут к сегменту сети, который соответствует указанной области.
# Настройте OSPF на R2. [R2] ospf 1 router-id 2.2.2.2 [R2-ospf-1] area 0
[R2-ospf-1-area-0.0.0.0] network 10.1.12.0 0.0.0.3 [R2-ospf-1-area-0.0.0.0] area 1 [R2-ospf-1-area-0.0.0.1] network 10.1.23.0 0.0.0.3
# Настройте OSPF на R3. [R3] ospf 1 router-id 3.3.3.3 [R3-ospf-1] area 1
[R3-ospf-1-area-0.0.0.1] network 3.3.3.3 0.0.0.0 [R3-ospf-1-area-0.0.0.1] network 10.1.23.0 0.0.0.3

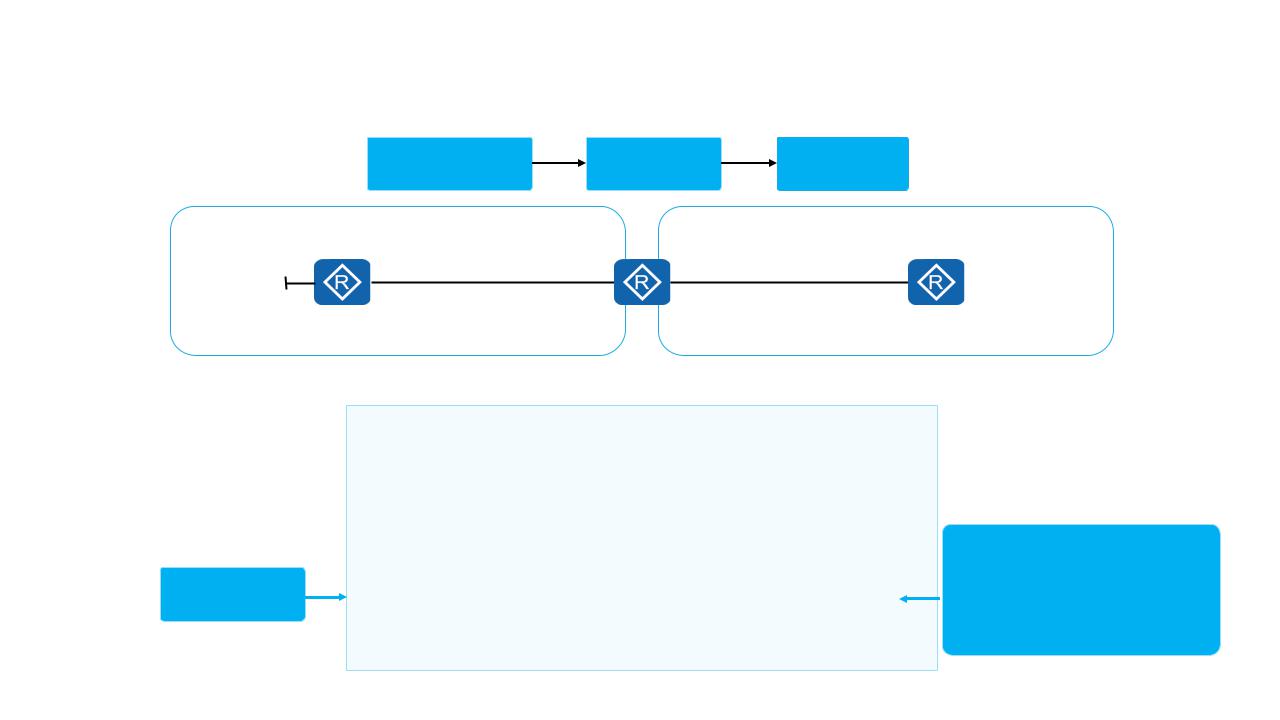

Пример конфигурации OSPF – проверка (1)
Настройте |
Настройте |
Проверьте |
интерфейсы. |
OSPF. |
результат. |
Область 0 |
|
Область 1 |
1.1.1.1/32
R1 |
R2 |
•Проверьте таблицу соседства OSPF на R2.
ID области соседа
<R2> display ospf peer brief
OSPF Process 1 with Router ID 2.2.2.2 Peer Statistic Information
----------------------------------------------------------------------------
Area Id |
Interface |
Neighbor id |
State |
0.0.0.0 |
GigabitEthernet0/0/0 |
1.1.1.1 |
Full |
0.0.0.1 |
GigabitEthernet0/0/1 |
3.3.3.3 |
Full |
- |
|
|
|
3.3.3.3/32
R3
Статус соседа Убедитесь, что статус
соседа – Full, что указывает на успешное установление отношений смежности.
Пример конфигурации OSPF – проверка (2)
•Проверьте таблицу маршрутизации на R1 и отправьте ping-запрос от 3.3.3.3 в 1.1.1.1.
Маршрут к 3.3.3.3/32, получен с помощью OSPF
Установите IPадрес источника на 1.1.1.1 и отправьте pingзапрос на 3.3.3.3.
<R1>display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing tables: Public |
|
|
|
|
|
|
Destinations : 10 |
Routes : 10 |
|
|
|
||
Destination/Mask |
Proto |
Pre |
Cost |
Flags NextHop |
Interface |
|
1.1.1.1/32 |
Direct |
0 |
0 |
D |
127.0.0.1 |
LoopBack0 |
3.3.3.3/32 |
OSPF |
10 |
2 |
D |
10.1.12.2 |
GigabitEthernet 0/0/0 |
10.1.12.0/30 |
Direct |
0 |
0 |
D |
10.1.12.1 |
GigabitEthernet 0/0/0 |
…
<R1>ping -a 1.1.1.1 3.3.3.3
PING 3.3.3.3: 56 data bytes, press CTRL_C to break
Reply from 3.3.3.3: bytes = 56 Sequence = 1 ttl = 254 time = 50 ms
…
•Протокол маршрутизации OSPF широко используется в современных сетях. В этом разделе описываются основные понятия, сценарии применения и базовая конфигурация OSPF.
•ID маршрутизатора, область, таблица соседей OSPF, таблица LSDB и таблица маршрутизации OSPF – это основные понятия OSPF. Установление отношений соседства и смежности OSPF позволяет лучше понять протокол маршрутизации по состоянию каналов.
•В OSPF есть и другие интересные особенности, например типы LSA, процесс расчета SPF и специальные типы областей OSPF. Для получения дополнительной информации по OSPF, продолжите обучение на курсах сертификации Huawei HCIP-Datacom.
