ЦЕЛЬ РАБОТЫ

Изучение методов измерения электрического сопротивления и расчета погрешности измерения.

ЗАДАНИЯ К РАБОТЕ

  1. Измерить активные сопротивления методом амперметра и вольтметра для двух случаев: RX>> RV; RX <<RV.

  2. Оценить погрешности измерения активных сопротивлений.

ПРИБОРЫ И ОБОРУДОВАНИЕ

Магазин сопротивлений Р33 – 2 шт.; блок питания Б5-8; вольтметр В7-27А/1; вольтамперметр М2044; соединительные провода (не менее 6 шт.).

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

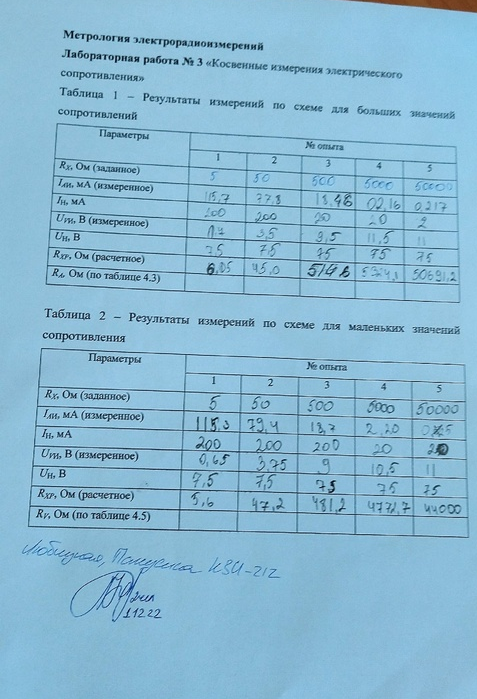

Схемы для измерения сопротивления представлены на рисунках 1, 2. Результаты измерений занесены в таблицы 1, 2.

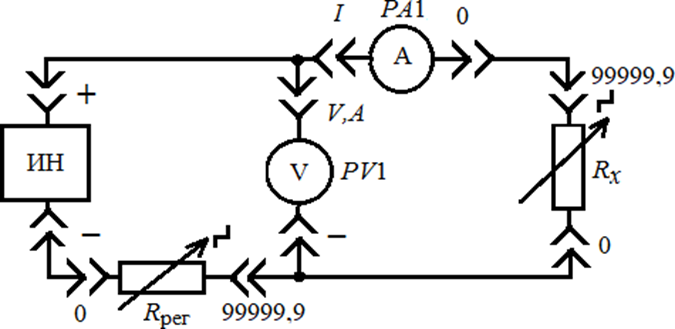

Рисунок 1 – Экспериментальная схема для расчета больших значений сопротивления

Результаты измерений и расчета по схеме для больших значений сопротивлений представлены в таблице 1.

Таблица 1 – Результаты измерений и расчета по схеме для больших значений сопротивлений

Параметры

№ опыта

1

2

3

4

5

RX, Ом (заданное)

5

50

500

5000

50000

IAИ, мA (измеренное)

115,7

77,8

18,46

2,16

0,217

IН, мA

200

200

20

20

2

UVИ, B (измеренное)

0,7

3,5

9,5

11,5

11

UН, B

7,5

7,5

75

75

75

R, Ом (расчетное)

6,1

45,0

514,6

5324,1

50691,2

RA, Ом (по таблице 4.3)

1,3

1,3

10,3

10,3

98,1

δ, %

21

10

2,9

7

1,4

δМ, %

26

2,6

2,1

0,3

0,11

δИ, %

0,7

0,8

0,5

0,6

1,0

РАСЧЕТ

Для опыта № 1

Расчет сопротивления по результатам измерений

6,05 Ом

Расчет относительной погрешности измерения сопротивления RX

17 %

Определение методической погрешности измерения, вызванной неравенством входного сопротивления амперметра нулю

26 %

Определение относительной инструментальной погрешности амперметра В7-27А/1 0,25 %

Определение относительной инструментальной погрешности вольтметра М2044 0,43 %

Определение инструментальной составляющей погрешности косвенных измерений сопротивления 0,7 %

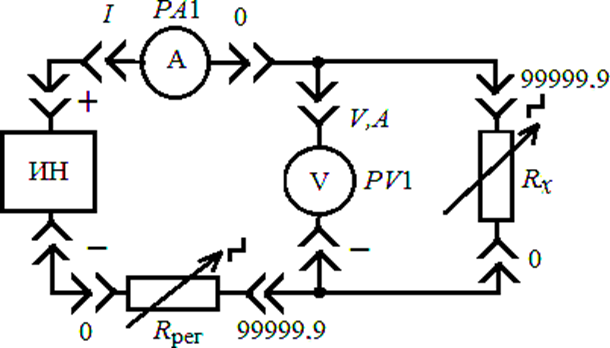

Рисунок 2 – Экспериментальная схема для измерения маленьких значений сопротивлений

Результаты измерений и расчета по схеме для маленьких значений сопротивления представлены в таблице 2

Таблица 2 – Результаты измерений и расчета по схеме для маленьких значений сопротивления

Параметры

№ опыта

1

2

3

4

5

RX, Ом (заданное)

5

50

500

5000

50000

IAИ, мA (измеренное)

115,3

79,4

18,7

2,20

0,5

IН, мA

200

200

200

20

20

UVИ, B (измеренное)

0,65

3,75

9

10,5

11

UН, B

7,5

7,5

75

75

75

R, Ом (расчетное)

5,6

47,2

481,2

4772,7

44000

RV, Ом (по таблице 4.5)

50000

50000

500000

500000

500000

δ, %

12

6

3,7

5

12

δМ, %

0,012

0,11

0,14

1,0

10

δИ, %

2,6

1,9

2,9

2,9

2,9

РАСЧЕТ

Для опыта № 1

Расчет сопротивления по результатам измерений

5,6 Ом

Расчет относительной погрешность измерения сопротивления RX

12 %

Определение методической погрешности измерения, вызванную неравенством входного сопротивления амперметра нулю

0,01 %

Определение относительной инструментальной погрешности амперметра В7-27А/1

0,23 %

Определение относительной инструментальной погрешности вольтметра М2044

2,3 %

Определение инструментальной составляющей погрешности косвенных измерений сопротивления

2,6 %

ВЫВОД

В данной лабораторной работе мы познакомились со схемами для измерения больших и малых сопротивлений, научились работать с магазином сопротивлений. Рассчитали значения сопротивлений, относительную, методическую и инструментальную погрешности. В ходе выполнения работы выяснилось, что при измерении по схеме для больших значений сопротивления погрешность тем меньше, чем больше заданное значение сопротивления. И наоборот, при проведении измерений по схеме для малых значений сопротивления погрешность тем меньше, чем меньше заданное значение сопротивления. Относительная погрешность измерений превышает алгебраическую сумму методической и относительной погрешностей в опытах 4 и 5 для расчетов по схеме для больших значений сопротивлений и для опытов 1 и 2 для расчетов по схеме для маленьких значений сопротивлений.
