Отчет по второй лабораторной работе
Вариант 6
Выполнил студент группы ЭН-22:
Содержание
Задание первое
Задание второе
Задание третье
Задание четвертое
Задание пятое
Задание шестое
Задание седьмое
Задание 1.

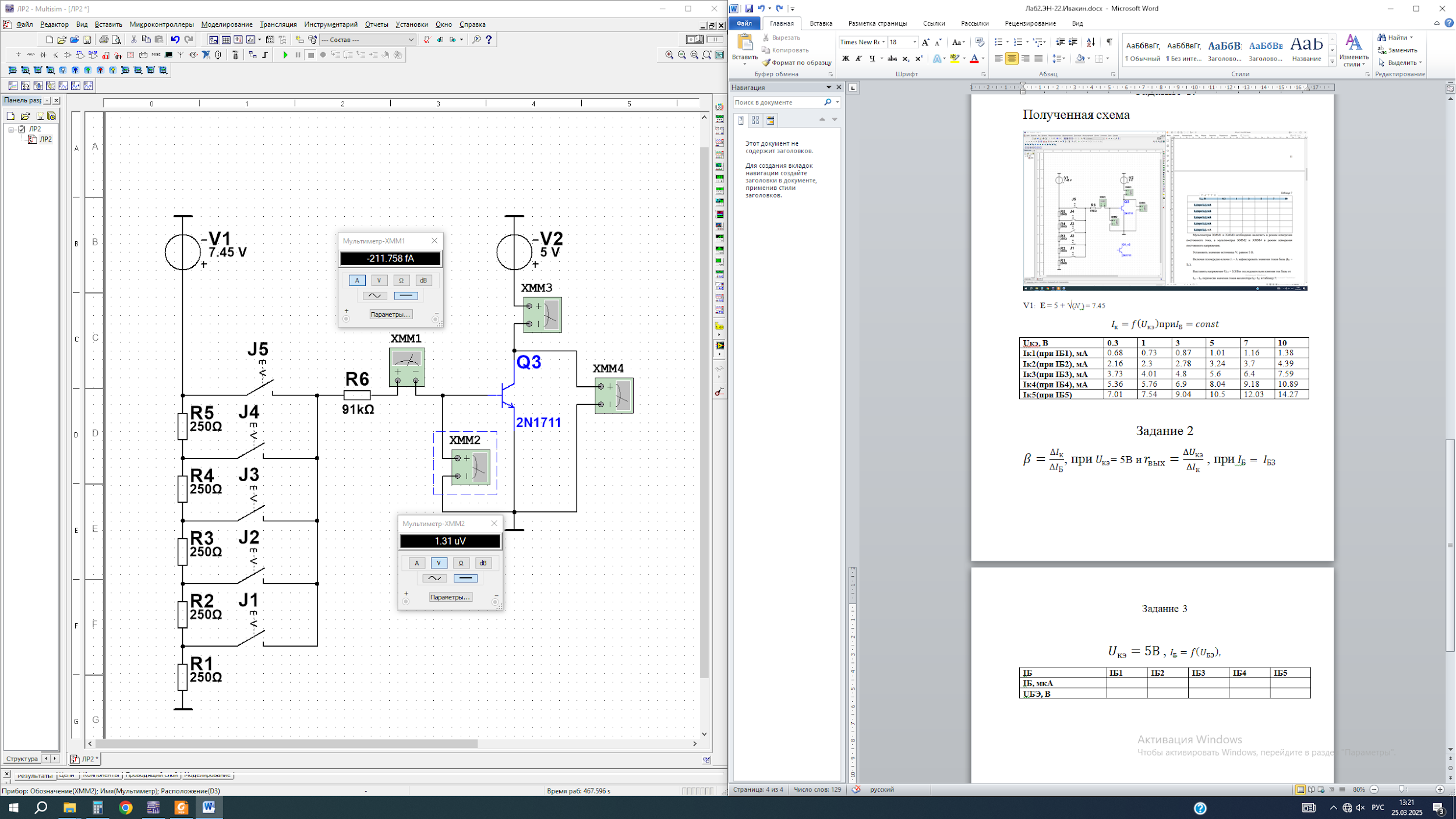

Полученная схема
V1: E = 5 + √(N ) = 7.45
-
I
мкА
Iб1
8.22
Iб2
24.2
Iб3
40.4
Iб4
56.7
Iб5
73.1
Uкэ, В |
0.3 |
1 |
3 |
5 |
7 |
10 |
Iк1(при IБ1), мА |
0.68 |
0.73 |
0.87 |
1.01 |
1.16 |
1.38 |
Iк2(при IБ2), мА |
2.16 |
2.3 |
2.78 |
3.24 |
3.7 |
4.39 |
Iк3(при IБ3), мА |
3.73 |
4.01 |
4.8 |
5.6 |
6.4 |
7.59 |
Iк4(при IБ4), мА |
5.36 |
5.76 |
6.9 |
8.04 |
9.18 |
10.89 |
Iк5(при IБ5) |
7.01 |
7.54 |
9.04 |
10.5 |
12.03 |
14.27 |
Задание 2
при
=
5В и
, при
Задание 3
,
IБ |
IБ1 |
IБ2 |
IБ3 |
IБ4 |
IБ5 |
IБ, мкА |
8.25 |
24.2 |
40.4 |
56.7 |
73.1 |
UБЭ, В |
0.735 |
0.767 |
0.782 |
0.793 |
0.801 |
Задание 4
Задание 5

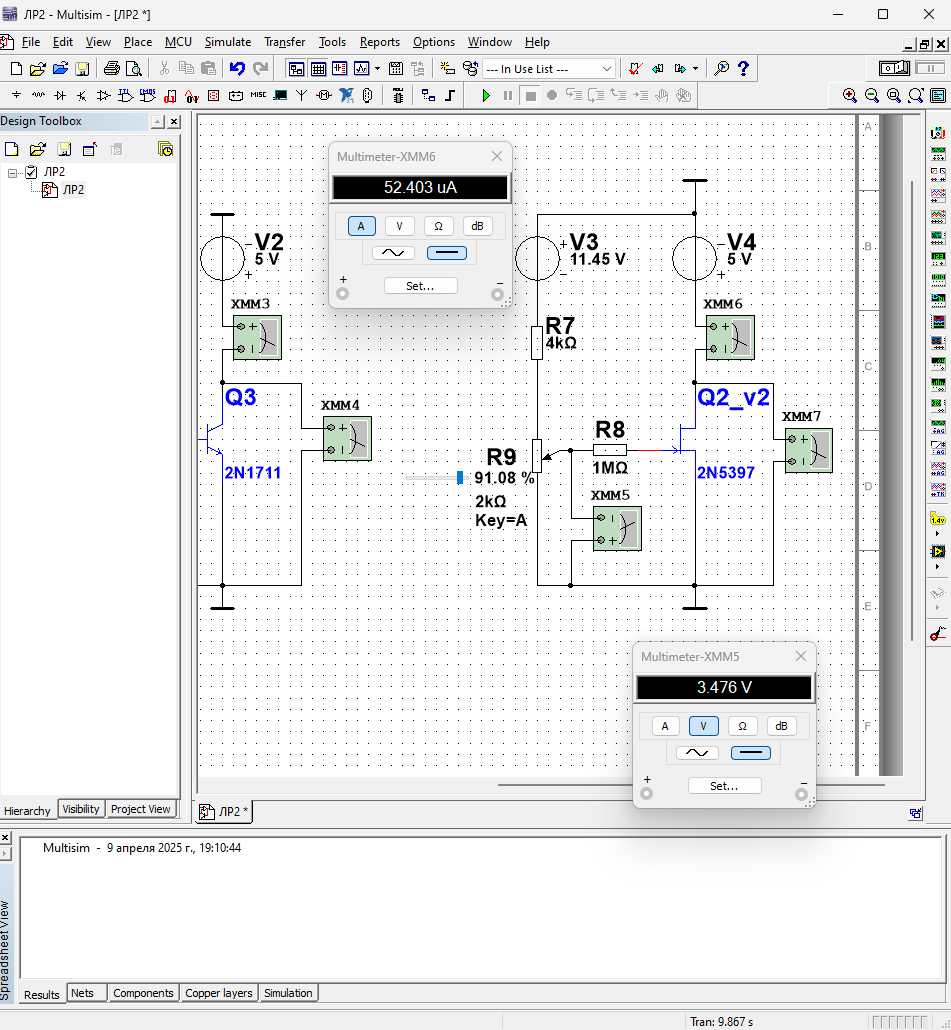

Напряжение отсечки достигается при R9= 91%
Uзи,в |
0 |
0.14 |
0.68 |
1.3 |
1.84 |
2.39 |
2.93 |
3.5 |
Ic, мА |
17.3 |
16.1 |
11.5 |
7.3 |
4.35 |
2.15 |
0.72 |
0 |
Задание 6

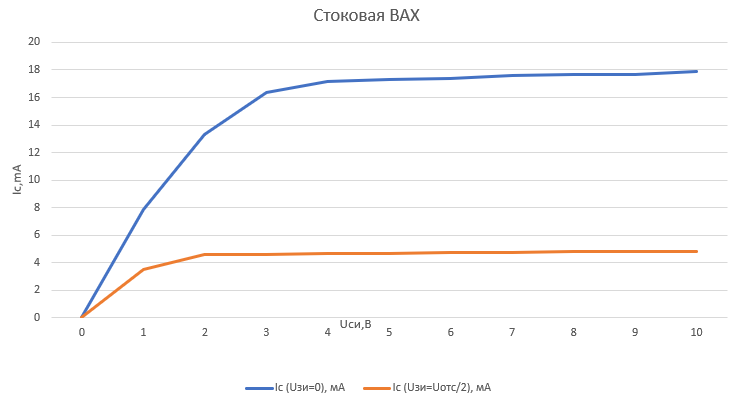

Задание 7
Uси, В |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
7.83 |
13.3 |
16.4 |
17.2 |
17.3 |
17.4 |
17.6 |
17.7 |
17.7 |
17.9 |
|
3.5 |
4.6 |
4.6 |
4.64 |
4.7 |
4.71 |
4.75 |
4.78 |
4.82 |
4.85 |
