Цель работы:

Исследование дифференцирующей трехзвенной и Г - образной RC - цепочек.

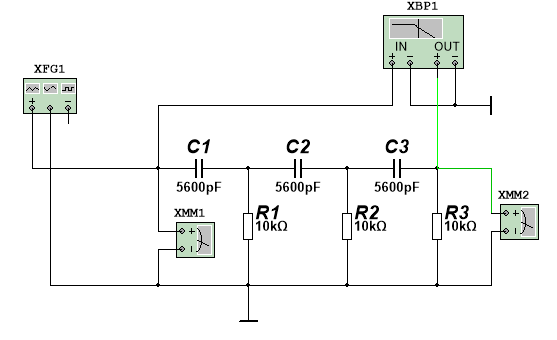

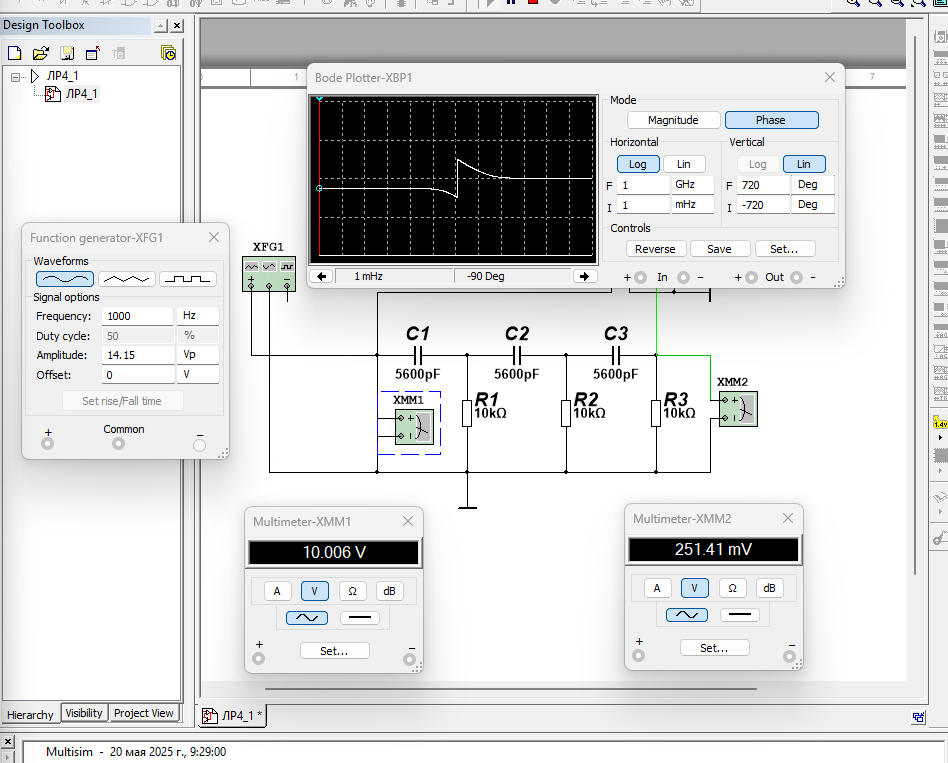

Задание 1 Расчет и измерение частоты трехзвенной RC - цепочки

1

1

F₀ = =

= 1160Гц

β₀ = 0, 0345

𝐹г, Кгц	0.5	1	1.1	1.2	1160	2	2.5	5	10
Uвых, мВ	45.61	251.41	308.8	370.1	345.17	936.01	1312	3072	5658

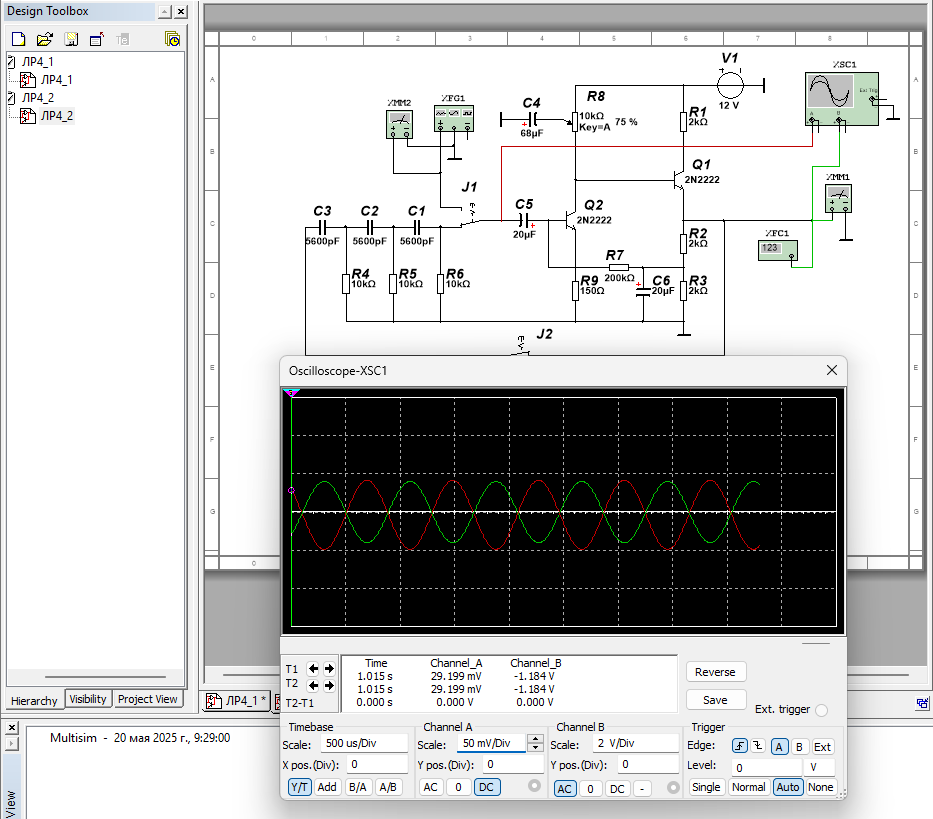

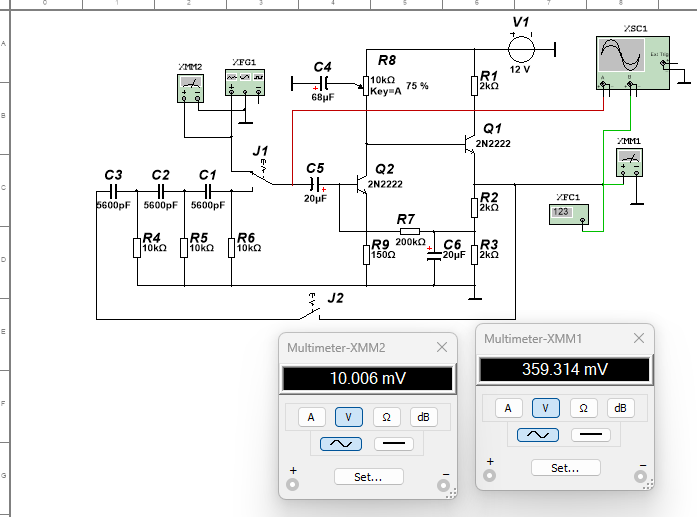

Задание 2 Исследование генератора с трехзвенной RC – цепочкой

f_г = 1.27 кГц

^К ус

₌ ^Uвых

е_Г

= ^{0, 359} = 35, 9

0, 010

1

^К ус

= 0, 0278

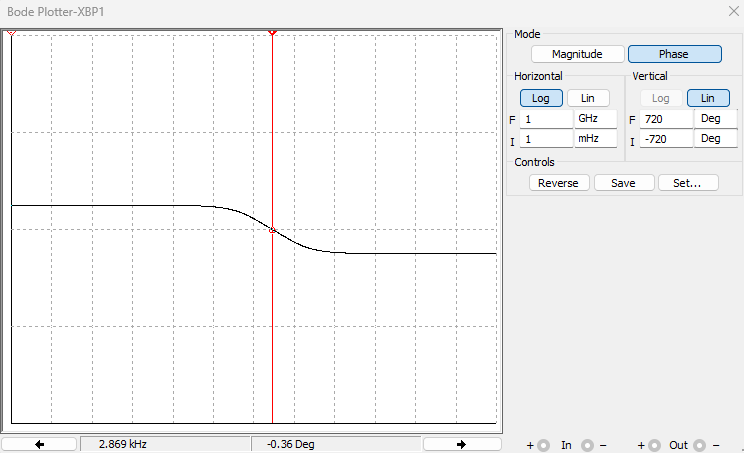

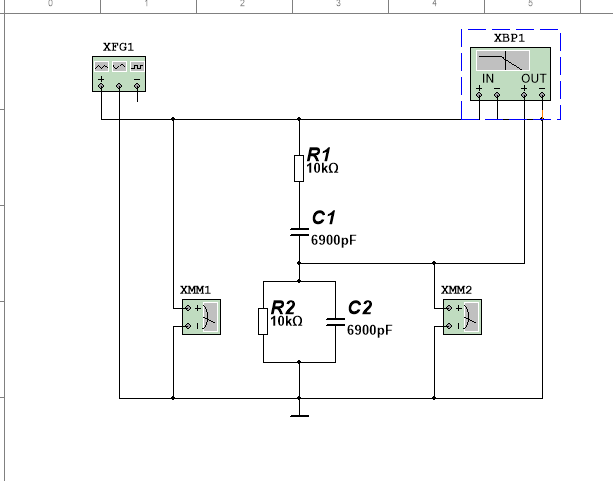

Задание 3 Расчет и измерение частоты Г - образной RC — цепочки

1 1

^{f0 =} 2πRC ⁼ 2π × 10⁴ × 5600 ×10^{−12 = 2836 Гц}

1

𝛽₀ = ₃ = 0.33

𝐹г, Кгц	0.5	1	1.1	1.2	2	2.306	2.5	5	10
Uвых, В	1.595	2.567	2.691	2.799	3.244	3.305	3.325	3.093	2.249

β = ^{3, 305} = 0, 3305

⁰ 10

Задание 4 Исследование генератора с Г - образной RC — цепочкой

𝑓г=3148 Гц

К = ^{0, 399} = 3, 99

ус

1

^К ус

0,1

= 0, 251

Вывод:

В ходе выполнения лабораторной работы были исследованы RC-цепочки и генераторы гармонических колебаний. В целом все значения совпали с теорией из-за чего можно считать проведенные эксперименты успешными.

• Настройка схемы показала, что генерация возможна только при строгом соблюдении условий баланса амплитуд и фаз. Небольшие отклонения в частоте fг от f0 объясняются влиянием паразитных ёмкостей и неидеальностью компонентов.
