Лаб3.ЭН-22

Отчет по третьей лабораторной работе

Вариант 6

Выполнил студент группы ЭН-22:

Содержание

1. Задание 1

2. Задание 2

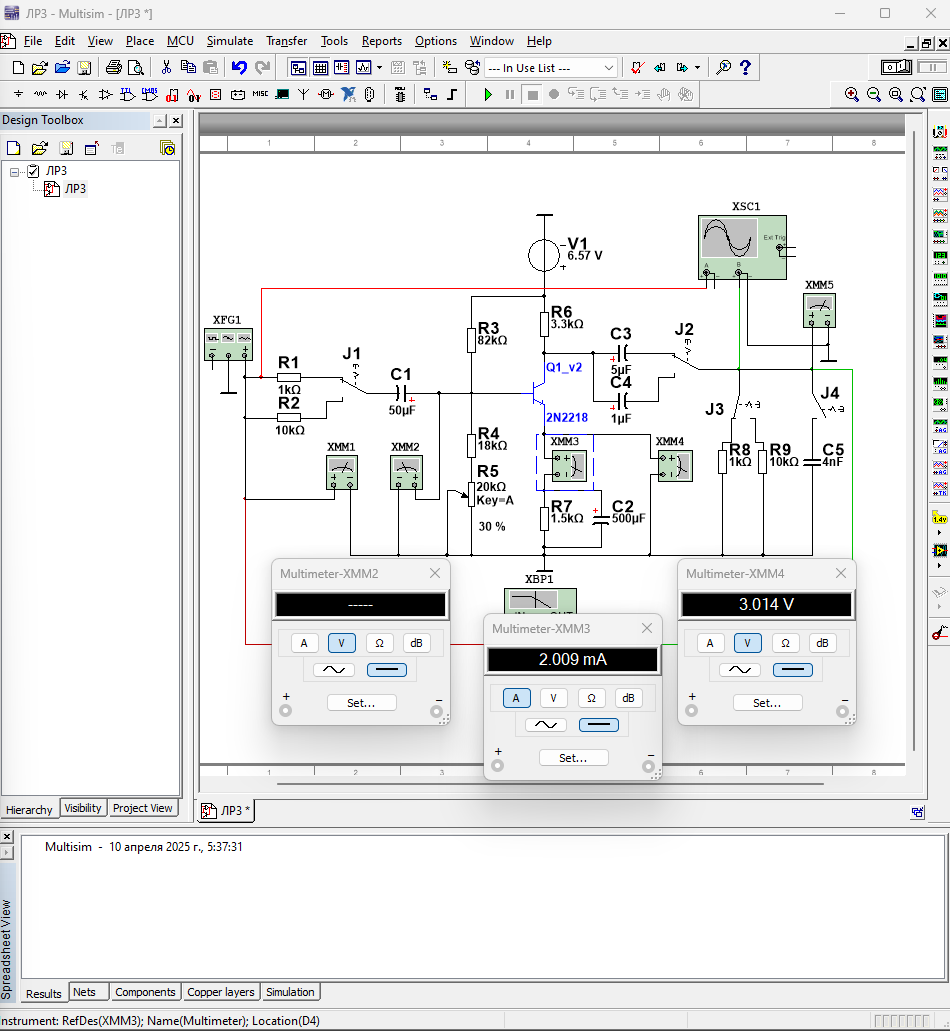

Задание 1

V1: E = 5+ sqrt(sqrt(6))=6.57В

Таблица, полученная для построения нагрузочной линии транзистора.

R5, %	20	40	60	80	100
, мА	0.67	0.63	0.54	0.44	0.33
, В	1	0.98	0.87	0.65	0.5

Полученный график:

Задание 2

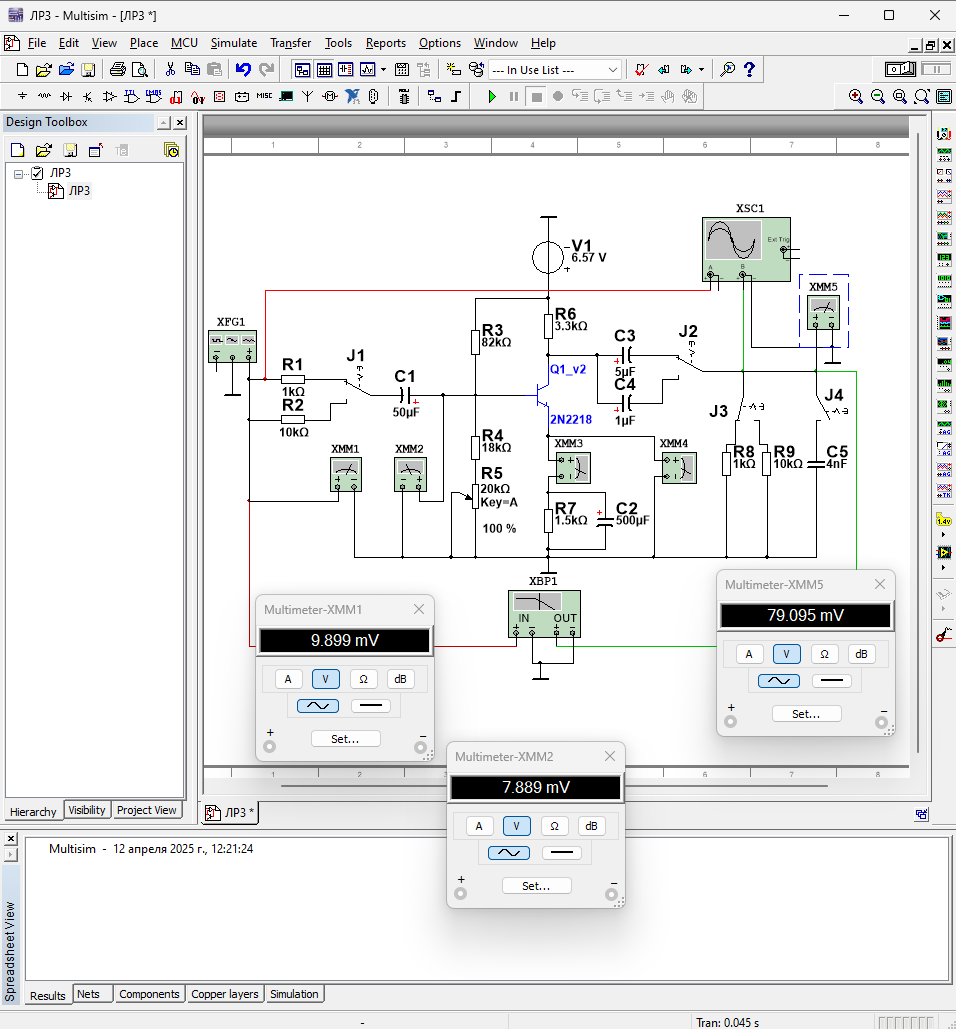

Полученная схема для задания 2.

Полученная таблица:

	2	5	10	15	20	30	50	80	100
	1.414	3.536	7.071	10.607	14.142	21.213	35.3	56.6	70.7
	11.27	28.18	56.42	84.82	113.38	171.4	299	477	605
	35.03	87.4	173.69	257.75	338.68	488.47	733	986.7	1111
	11.266	28.112	55.852	82.877	108.9	157.04	235	320.2	360
	1.13	2.82	5.64	8.48	11.33	17.11	29	47.6	60.23

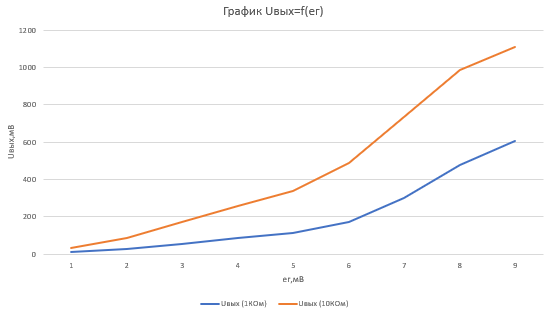

Полученный график:

Полученная таблица:

	J2	Rr	Rн	Cн=C5	Fн, Hz	Fв, MHz	Kv, dB
1	5мкФ	1Ком	1Ком	-	9.769	2.36	18,03
2	1мкФ	1КОм	1КОм	-	39.8	2.36	18,03
3	5мкФ	10КОм	1КОм	-	9.8	2.36	18.03
4	5мкФ	1КОм	10КОм	-	5.152	0.984	27.88
5	5мкФ	1Ком	1Ком	4нФ	9.769	0.0523	18,02

Вывод: В результате работы я считаю, что стал полнее понимать биполярный транзистор, так как смотря лекции, не решая задачи, сложно уложить все в голову. Полученные мною данные полностью совпадают с теоретическим материалом с лекций. Так же, я на «практике» узнал влияние различных параметров системы на коэффициент усиления и входное с выходным сопротивлением схемы биполярного транзистора с общей базой.
