Лаб1.ЭН-22

Отчет по первой лабораторной работе

Вариант 6

Выполнил студент группы ЭН-22:

Содержание

1. Задание первое

2. Задание второе

3. Задание третье

4. Задание четвертое

5. Задание пятое

6. Задание шестое

7. Задание седьмое

8. Задание восьмое

9. Вывод

Также к заданиям будет прикреплена вся нужная теоретическая информация, таблицы и т.д и т.п

Задание 1

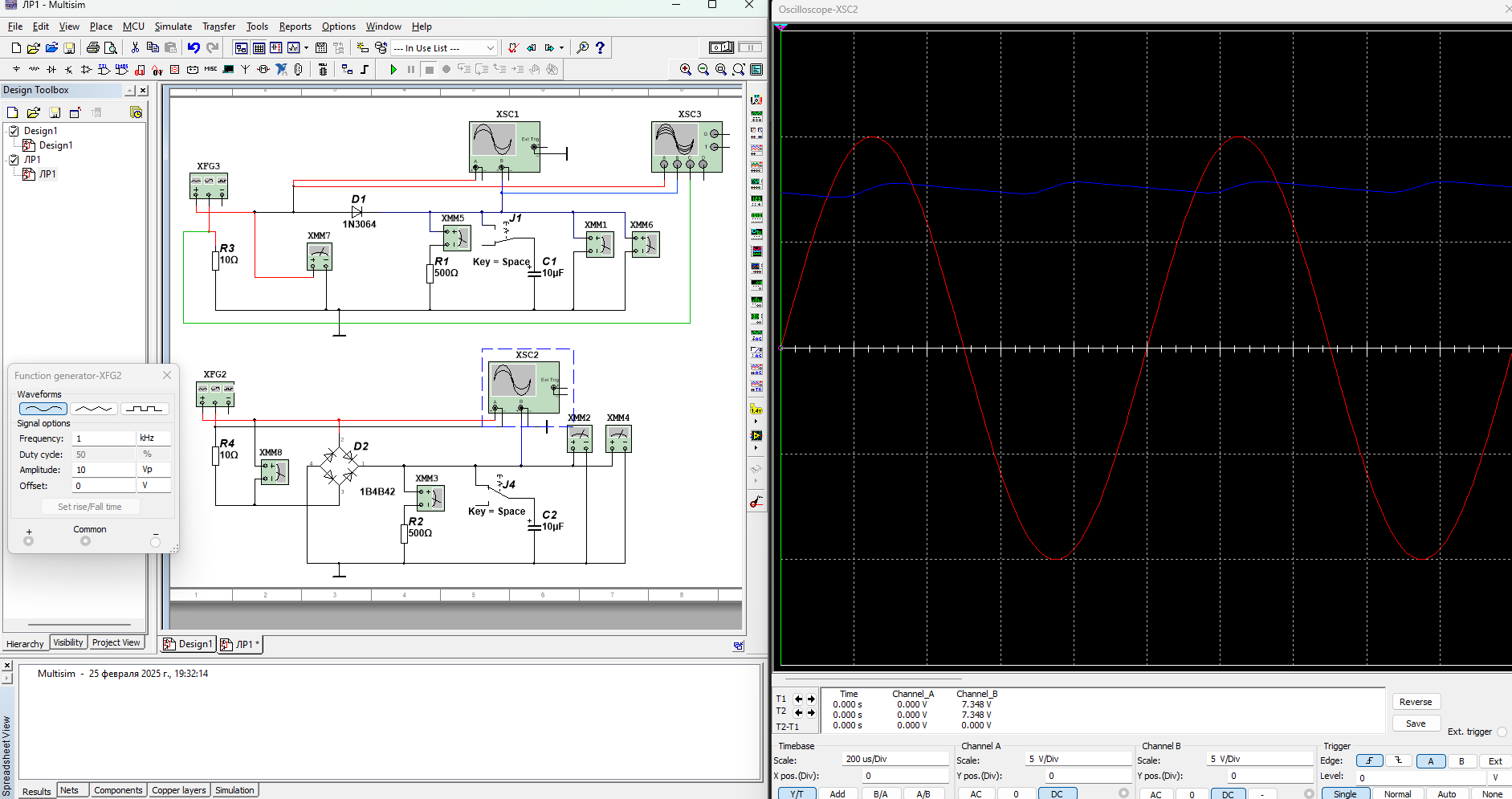

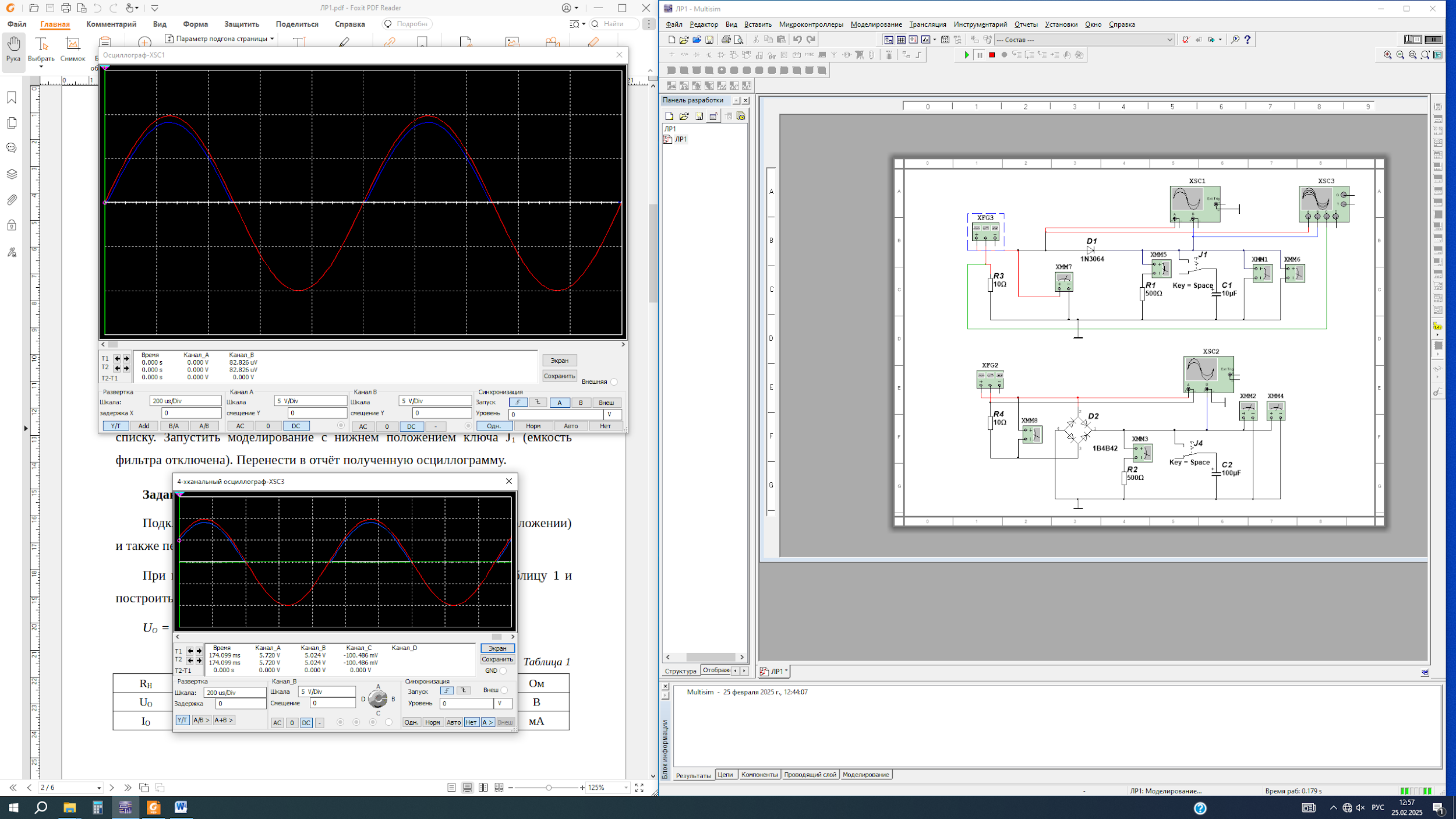

Полученная осциллограмма:

Задание 2

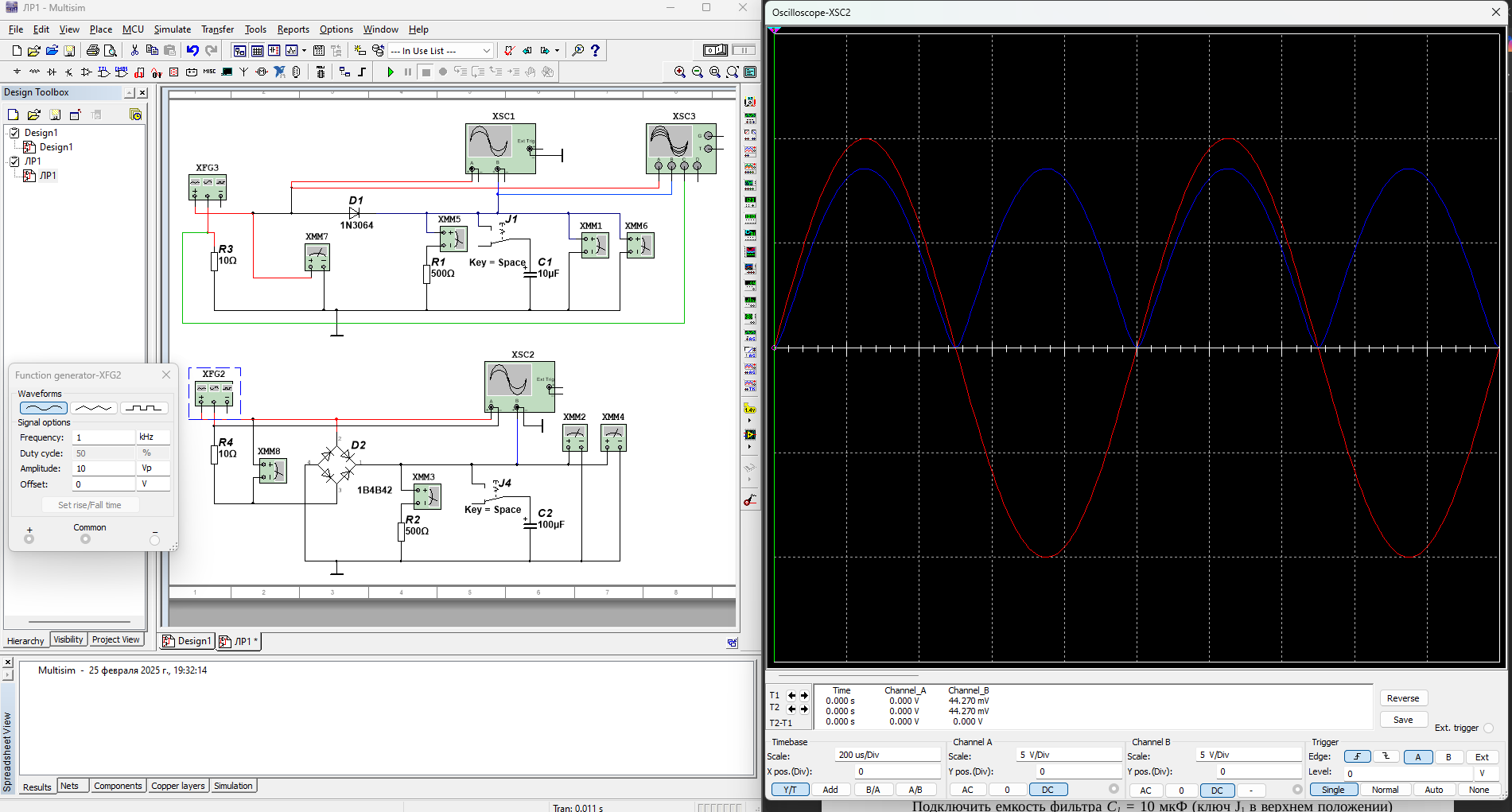

Полученная осциллограмма:

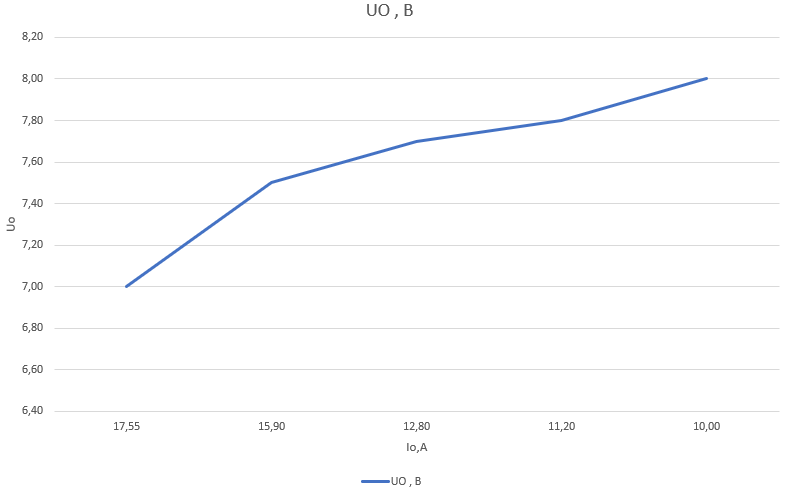

Работа с таблицей

UО = f(IО)

Таблица 1

RН	400	500	600	700	800	Ом
UО	7	7.5	7.7	7.8	8	В
IО	17.55	15.9	12.8	11.2	10	мА

Задание 3.

По формуле ниже определим внутреннее сопротивление выпрямителя, используя данные из таблицы.

Задание 4.

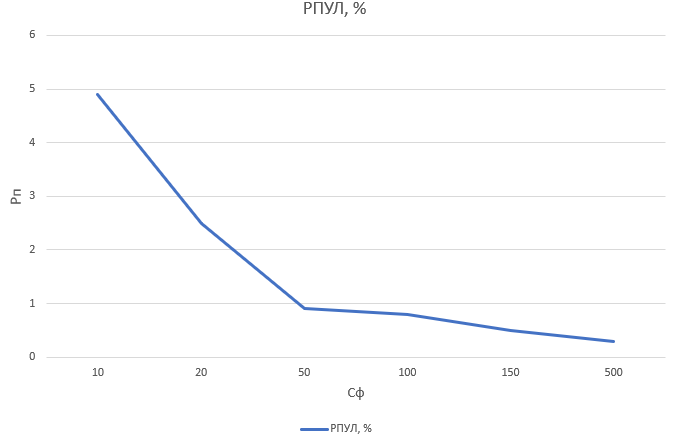

Заполним Таблицу.

Таблица 2

СФ, мкФ	10	20	50	100	150	500
UПУЛ, В	0,37	0,19	0,07	0,06	0,04	0,02
UО, В	7,5	7,5	7,6	7,6	7,6	7
РПУЛ, %	4,9	2,5	0,9	0,8	0,5	0,3

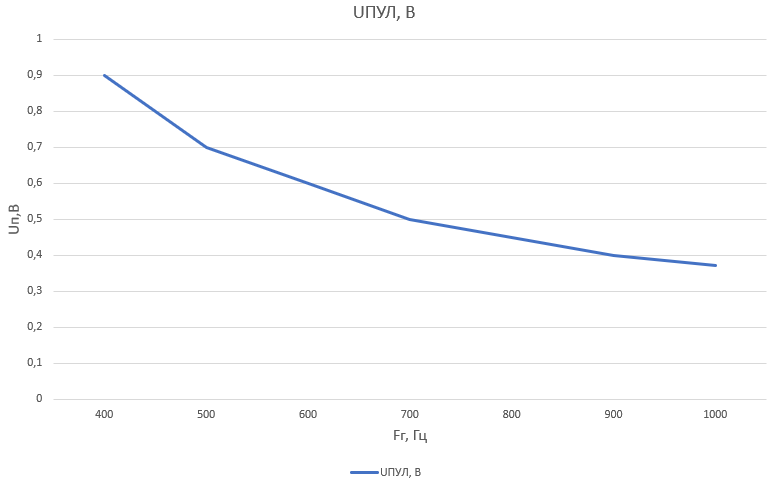

Заполним также следующую таблицу:

U_ПУЛ = f(F_Г) при С_Ф = 10 мкФ и R_Н = 500 Ом

Таблица 3

FГ, гЦ	400	500	600	700	800	900	1000
UПУЛ, В	0,9	0,7	0,6	0,5	0,45	0,4	0,37

Задание 5

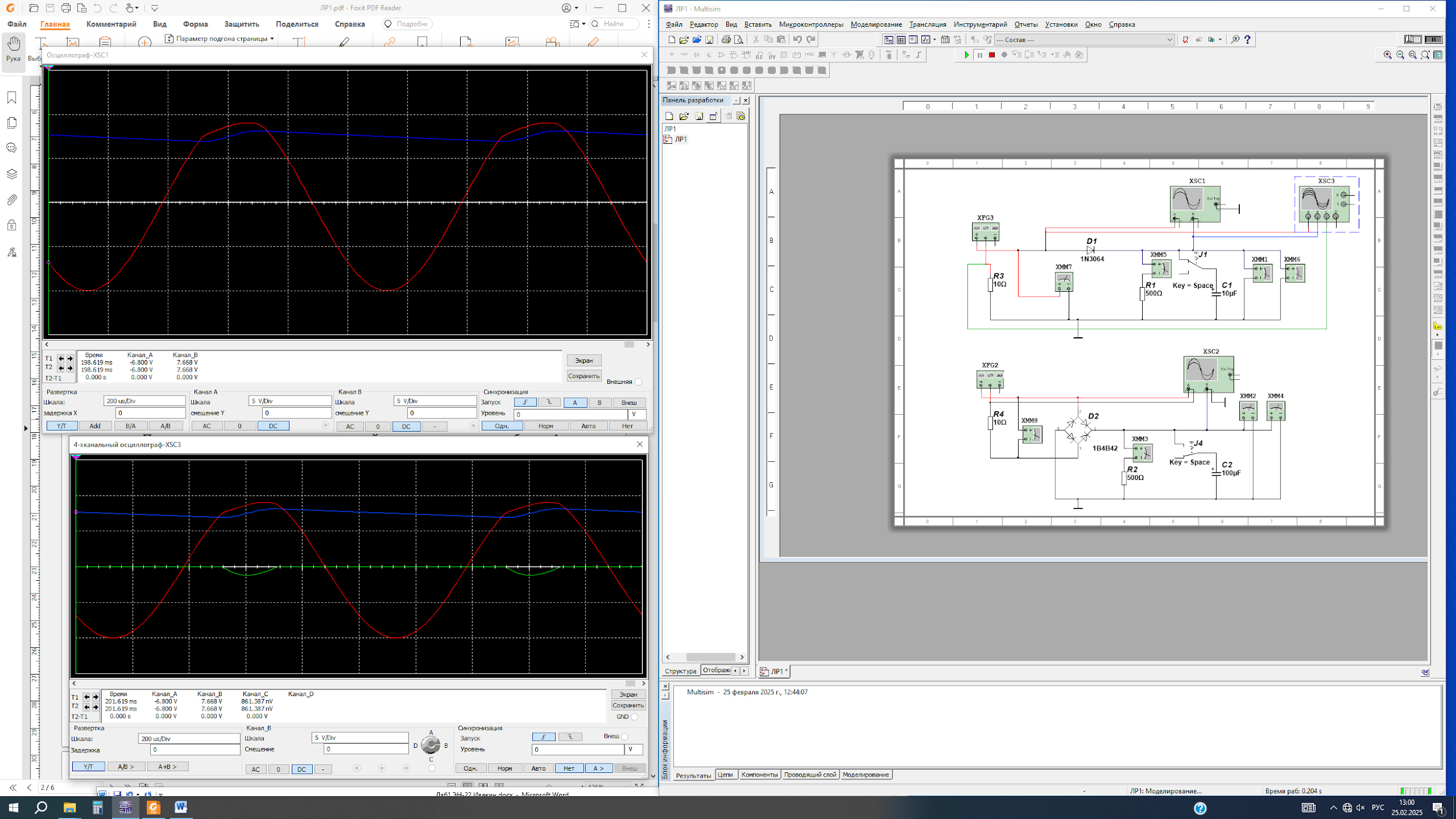

В результате модулирования схемы:

Задание 6

В результате модулирования схемы:

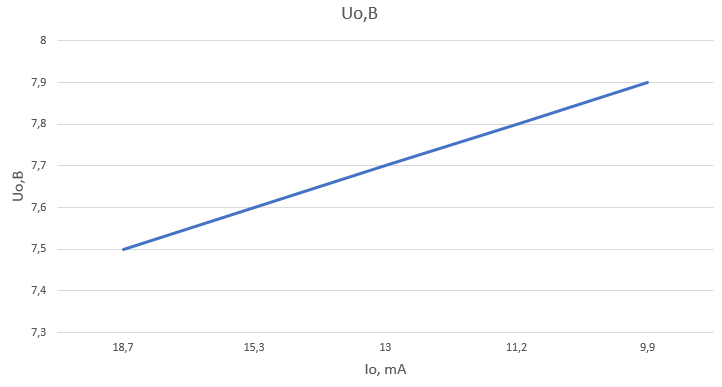

При изменении сопротивления активной нагрузки заполним таблицу 4 и построим нагрузочную характеристику выпрямителя.

U_О = f (I_О)

Таблица 4

RН	400	500	600	700	800	Ом
UО	7,5	7,6	7,7	7,8	7,9	В
IО	18,7	15,3	13	11,2	9,9	мА

Задание 7

Определим внутреннее сопротивление

Задание 8

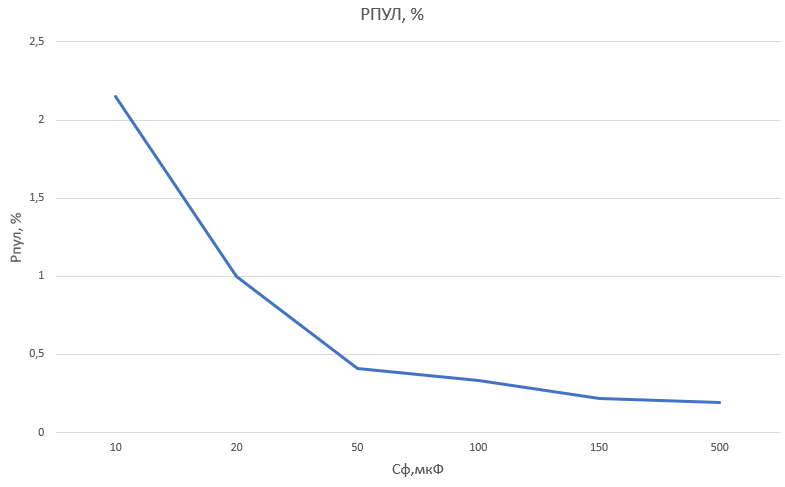

qТаблица 5

СФ, мкФ	10	20	50	100	150	500
UПУЛ, В	0,16	0,08	0,03	0,025	0,017	0,015
UО, В	7,625	7,647	7,647	7,615	7,647	7,59
РПУЛ, %	2,15	1	0,41	0,33	0,22	0,19

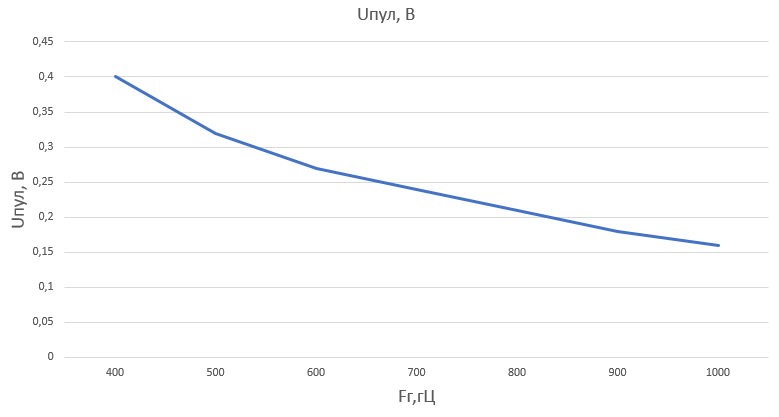

Заполнить таблицу 6 и построить зависимость величины пульсирующего напряжения (U_пул) от частоты выпрямляющего напряжения.

U_ПУЛ = f(F_Г) при С_Ф = 10 мкФ и R_Н = 500 Ом

Таблица 6

FГ, гЦ	400	500	600	700	800	900	1000
UПУЛ, В	0,4	0,32	0,27	0,24	0,21	0,18	0,16

Вывод

В результате сделанной лабораторной работы был изучен мультисим и некоторые характеристики полупроводникового диода.
