Болтушкин Л.С., группа 712-2, лабораторная 3

Введение

Целью данной лабораторной работы является получение практических навыков по созданию и настройке оверлейной сети в среде Docker с

использованием технологии туннелирования VXLAN.

Оверлейные сети позволяют обеспечить взаимодействие между контейнерами, запущенными на различных хостах, что важно для масштабируемости и отказоустойчивости распределенных приложений. В

процессе работы необходимо:

1.Развернуть Docker кластер;

2.Настроить связь между двумя виртуальными машинами;

3.Создать и настроить оверлейную сеть;

4.Проверить соединение между контейнерами в оверлейной сети;

5.Диагностировать сеть и анализировать VXLAN трафик.

2

1 ХОД РАБОТЫ

Для выполнения лабораторной работы были настроены две Docker-

виртуальные машины. Чтобы сэкономить место на диске, вторая машина была создана как связная копия первой машины. В настройках сети обеих машин тип адаптера NAT был изменен на «Сетевой мост». Это позволяет машинам получать IP-адреса автоматически от DHCP-сервера в сети, что упрощает подключение через MobaXterm и копирование команд из методического пособия (рисунок 1.1).

Рисунок 1.1 – Клонирование виртуальной машины

Далее были сгенерированы новые MAC-адреса для всех адаптеров и запущены обе виртуальные машины.

Командой ifconfig можно узнать, что первая виртуальная машина получила IP-адрес: 192.168.0.112 и будет использоваться как менеджер-

машина для управления кластером Docker. Вторая виртуальная машина (клон)

3

получила IP-адрес: 192.168.0.113 и будет функционировать как рабочий узел в оверлейной сети (рисунок 1.2).

Рисунок 1.2 – Назначенные IP-адреса

После получения IP-адресов подключение к обеим виртуальным машинам было выполнено с использованием MobaXterm (рисунок 1.3). На ВМ1 был создан Docker Swarm кластер, а ВМ2 была добавлена в этот кластер.

Затем на кластере был развернут простой сервис.

Рисунок 1.3 – Подключение к MobaXterm

Далее выполним команду «brctl show» чтобы увидеть настройки программного сетевого коммутатора Linux. Команда «bridge control» – brctl

управляет настройками программного коммутатора Linux, когда он установлен в системе (рисунок 1.4).

4

Рисунок 1.4 – Настройки сетевого коммутатора

Сервис Docker активирован, теперь на VM1 выполним команду «docker swarm init». Это приведет к тому, что VM1 станет узлом, управляющим кластером контейнеров. Подключим VM2 к этому кластеру, скопировав команду подключения с токеном из окна подключения VM1 (рисунок 1.5).

5

Рисунок 1.5 – Результат подключения

На VM1 создадим оверлейную сеть с именем tusur-security (рисунок 1.6).

Рисунок 1.6 – Оверлейная сеть «tusur-security» 6

Оверлейная сеть доступна для всех хостов в кластере, и ее плоскость управления зашифрована с помощью TLS. Повторим команду brctl show на обеих машинах.

Также на обеих машинах выполним команду «docker network ls». Эта команда выведет информацию о имеющихся сетях сервиса Docker. Вновь созданные оверлейные сети доступны только для рабочих узлов, у которых есть контейнеры, использующие оверлей. Это уменьшает объем трафика сетевого протокола управления и помогает с масштабируемостью (рисунок

1.7).

Рисунок 1.7 – Сети в Docker

Для того чтобы задействовать в работе через оверлейную сеть контейнеры на обоих виртуальных машинах, создадим на VM1 фейковый сервис, используя команду «docker service create --name test --network tusur security --replicas 2 ubuntu:18.04 sleep infinity» (рисунок 1.8).

7

Рисунок 1.8 – Фейковый сервис «test»

Командой «docker service ps test» можно посмотреть распределение сервиса по узлам кластера (рисунок 1.9).

Рисунок 1.9 – Распределение сервиса по узлам

8

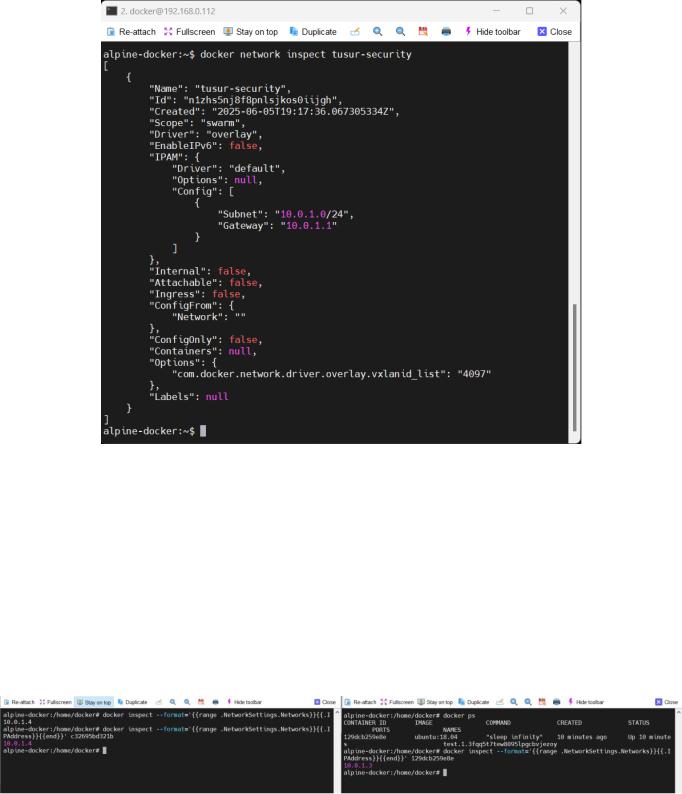

На VM1 выполним команду «docker network inspect tusur-security». Эта команда покажет детали созданной оверлейной сети. В частности,

используемое адресное пространство (рисунок 1.10).

Рисунок 1.10 – Детали созданной оверлейной сети «tusur-security»

Выполним команду «docker ps» на VM1. Команда покажет работающий контейнер, используем ID контейнера для следующей команды «docker inspect

--format='{{range .NetworkSettings.Networks}}{{.IPAddress}}{{end}}' IDконт».

Команда отфильтрует вывод docker inspect и покажет только IP-адрес этого контейнера в оверлейной сети (рисунок 1.11).

Рисунок 1.11 – IP-адрес контейнера в оверлейной сети

9

Подключимся к командной строке контейнера на VM1 командой «docker exec -it IDконтейнера bash» (рисунок 1.12).

Внутри контейнера недоступна команда ping, так как образы Docker

создаются в минималистичном варианте. Поэтому установим в контейнер утилиту ping командами «apt update», «apt install iputils-ping».

Рисунок 1.12 – Результат работы команды

Отправим эхо-запросы по адресу контейнера в VM2 (рисунок 1.13).
