3.3. Подбор и размещение акустических материалов

Размещение акустических элементов производилось на основе результатов моделирования и с учётом архитектурных особенностей помещения. Основная задача заключалась в снижении времени реверберации, выравнивании распределения звукового давления и повышении разборчивости речи при сохранении акустической симметрии.

В зонах первых отражений на стенах и потолке были смонтированы перфорированные панели с заполнением из минеральной ваты толщиной 100 мм и с воздушным зазором 50 мм от поверхности стены. Они эффективно поглощают низкие и средние частоты, способствуя снижению уровня отражённой энергии. Такой способ установки позволяет панели работать более эффективно за счёт акустического резонанса и увеличения глубины поглощения, особенно в области 250–500 Гц. В результате устраняются гребенчатые фильтры, возникающие от прямых отражений. Установка проводилась симметрично относительно оси прослушивания, чтобы избежать перекосов в стереокартине.

В передних углах, а также в зонах понижения высоты вдоль боковых стен, установлены бас-ловушки на основе минеральной ваты плотностью 100 кг/м³, толщиной 100 мм, с воздушным зазором от поверхности стены. Такой способ установки позволяет улучшить поглощение в области 80–200 Гц и эффективнее справляться с модальными накоплениями. Расчёты показали, что именно в этих зонах наблюдаются пиковые скопления энергии.

На потолке и задней стене размещены рассеиватели: QRD-диффузоры с рабочим диапазоном 700–4000 Гц и Skyline-элементы в задней части помещения (см. рисунок 3.3.1). В боковых зонах вместо сферических диффузоров были использованы деревянные или пластиковые панели с простыми выпуклыми формами — такое решение оказалось экономически более оправданным, при этом сохраняя частичную функцию рассеивания в диапазоне средних частот. Это позволяет избежать эффекта флаттер-эхо и усилить ощущение пространства без увеличения времени реверберации.

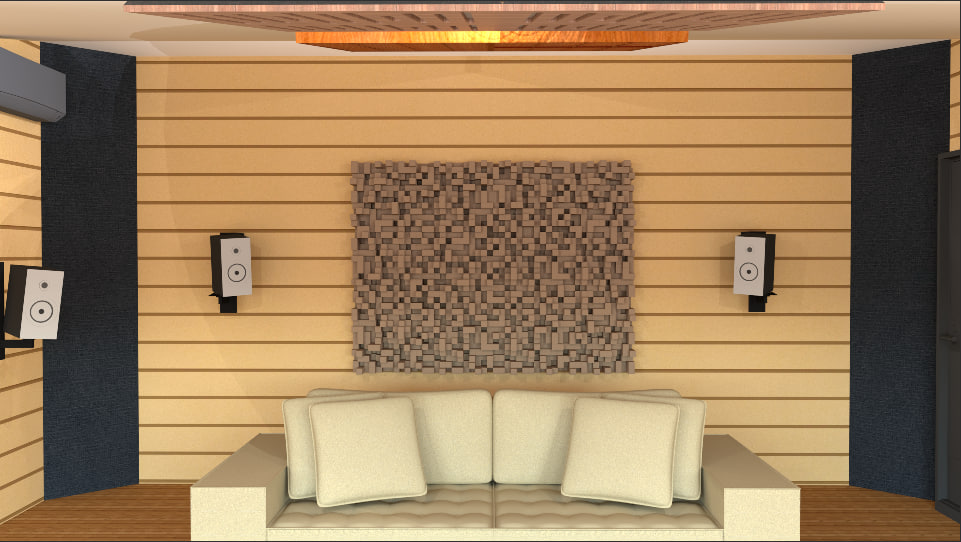

Рисунок 3.3.1 – Расположение диффузоров, задних сателлитов и направленность кондиционера

Пол застелен одним большим ковром с высоким ворсом — между зоной прослушивания и дивана. Это обеспечивает локальное поглощение в критических точках без необходимости укладывать ковролин на всё помещение. Такое решение является более выгодным, при этом даёт акустически сравнимый эффект, особенно при использовании ковров толщиной 10–15 мм и выше.

Все материалы были выбраны с учётом реальной доступности и их акустических характеристик. Выбор размещения основывался как на теоретических рекомендациях, так и на результатах промежуточного моделирования, при котором проверялась эффективность каждой зоны обработки.

3.4. Расстановка оборудования, мебели и контрольных точек

3D Визуализация обработанного помещения: итоговая конфигурация с акустическими панелями, зоной прослушивания и визуального контроля, выполненная в программе SketchUp Pro (см. рисунок 3.4.1).

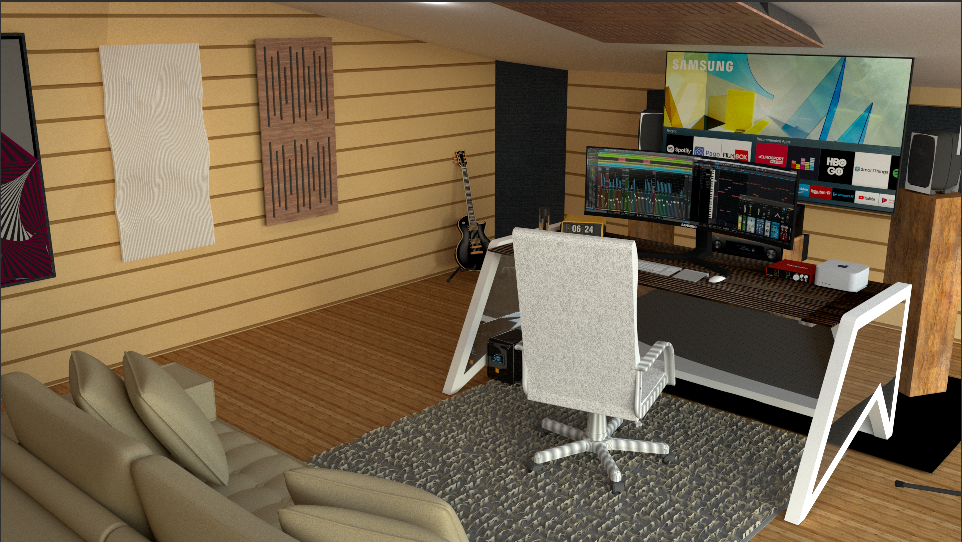

Рисунок 3.4.1 – 3D Визуализация обработанного помещения

Ключевым ориентиром при расстановке оборудования стало определение зоны прослушивания (sweet spot), расположенной на 38% глубины помещения от фронтальной стены. Эта рекомендация опирается на исследования модальных характеристик помещений и практику размещения контрольных точек для минимизации стоячих волн и получения ровной частотной характеристики в ближнем поле. От этой зоны отталкивались все дальнейшие решения по размещению оборудования. Рабочий стол был установлен на расстоянии 1.77 м от передней стены, симметрично относительно центральной оси, и размещён на общей с мониторами виброразвязывающей подложке, исключающей передачу вибраций на конструктивные элементы.

В рамках проектной концепции реализована гибридная система мониторинга, сочетающая точность ближнего поля и возможность пространственного контроля. Основной режим работы осуществляется через фронтальные мониторы L/R, размещённые в ближнем поле, что обеспечивает высокую детализацию и минимальное влияние помещения на критически важную часть микса.

Для оценки пространственных эффектов и атмосферы используется вспомогательная система из четырёх компактных сателлитов ELAC Cinema 8 (см. рисунок 3.3.1) и центрального канала, размещённого под телевизором. Боковые сателлиты установлены на высоте 1.4 м под углом 120° к точке прослушивания, тыловые — на высоте 1.5 м под углом 150°, ориентированы в центр помещения. Различие по высоте связано не с симметрией, а с необходимостью превышения уровня ушей сидящего слушателя, что обеспечивает правильное формирование звукового поля в объёмной среде. Несмотря на то, что все дополнительные колонки расположены позади зоны ближнего поля, их назначение не предполагает точной локализации источников, а направлено на оценку пространственного характера материала: шума публики, эффектов окружения, глубины сцены. Такой подход позволяет звукорежиссёру оперативно переключаться между режимами работы и финального контроля, не нарушая акустического баланса и не перегружая фронтальную часть помещения.

Мониторы ближнего поля установлены на ширине 1.6 м друг от друга, на высоте 1.2 м, соответствующей уровню ушей в рабочем положении. Они размещены на массивных деревянных стойках, полностью заполненных песком, что исключает паразитные резонансы. Используемая стойка также обеспечивает точную ориентацию мониторов и дополнительную стабильность. В рамках моделирования в EASE использовалась модель Genelec 8331A, одна из немногих доступных в базе, однако любые мониторы ближнего поля с аналогичными параметрами направленности, чувствительности и размещения будут адекватно функционировать в данной конфигурации.

Телевизор выполняет функцию визуального контроля при озвучивании, монтаже и финальной проверке соответствия аудио-видеоряда. Он размещён между мониторами на потолочно-напольной стойке (см. рисунок 3.4.2) — это было единственным конструктивно возможным решением.

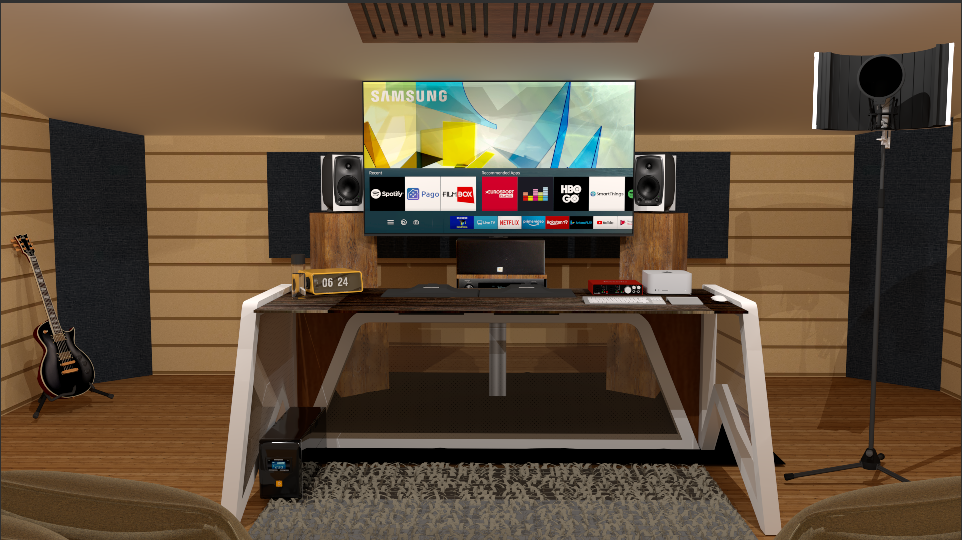

Рисунок 3.4.2 – Вид с дивана: телевизор, сложенные мониторы, центральный канал, расположение AV-ресивера и ИБП

Установка на потолок исключалась из-за наклонной формы крыши, создающей неблагоприятные углы и отражения. Боковое размещение нарушило бы симметрию и затруднило бы восприятие изображения. Конструкция стойки позволяет установить экран с точной высотой и углом наклона. В качестве матрицы использован тип LED с антибликовым покрытием — такой вариант обеспечивает достаточную яркость, устойчивую цветопередачу и широкий угол обзора без перегрева и выгорания, характерного для OLED при длительной работе.

Диван, предназначенный для визуального контроля и оценки звучания вне зоны sweet spot, установлен на расстоянии 1.2 м от задней стены. Высота телевизора выбрана с расчётом на то, чтобы взгляд сидящего человека приходился в центр экрана, что обеспечивает комфорт при оценке синхронности аудио и видеоряда. Размер экрана — 65 дюймов — выбран из расчёта соотношения с расстоянием до дивана (около 3.4 м), что обеспечивает сбалансированное восприятие изображения без необходимости в избыточной яркости и детализации.
