Проектирование студии постпродакшна в мансарде:
акустическая оптимизация и аудиовизуальные
решения
Студент: Епифанов Георгий Юрьевич гр. БРА-2101 Научный руководитель: канд. техн. наук, доц. Литвин Семен Анатольевич
Цель и задачи
Цель:
Разработать проект студии постпродакшна в мансарде на основе цифрового моделирования в EASE, с интеграцией акустических и аудиовизуальных решений
Задачи:
1.Обобщить нормативно-технические требования к акустическим параметрам студий постпродакшна
2.Смоделировать помещение в EASE и проанализировать акустические параметры
3.Осуществить рациональное размещение акустических и визуальных компонентов в пределах мансардного помещения
4.Сопоставить полученные акустические характеристики с нормативными требованиями
2
Обобщение нормативных требований к акустическим параметрам студий
Таблица 1 – Нормативно-технические требования к акустическим параметрам студий
Параметр |
Требование |
НТД |
|
|
|
RT60 |
0.2–0.4 с |
ISO 3382, ГОСТ 23216 |
|
|
|
SPL |
± 3 дБ |
ITU-R BS.1116 |
|
|
|
STI |
≥ 0.75 |
ISO 60268-16 |
|
|
|
C50 / C80 |
≥ 10–15 дБ |
ITU-R BS.1116 |
|
|
|
3
Моделирование помещения в EASE и анализ акустических параметров

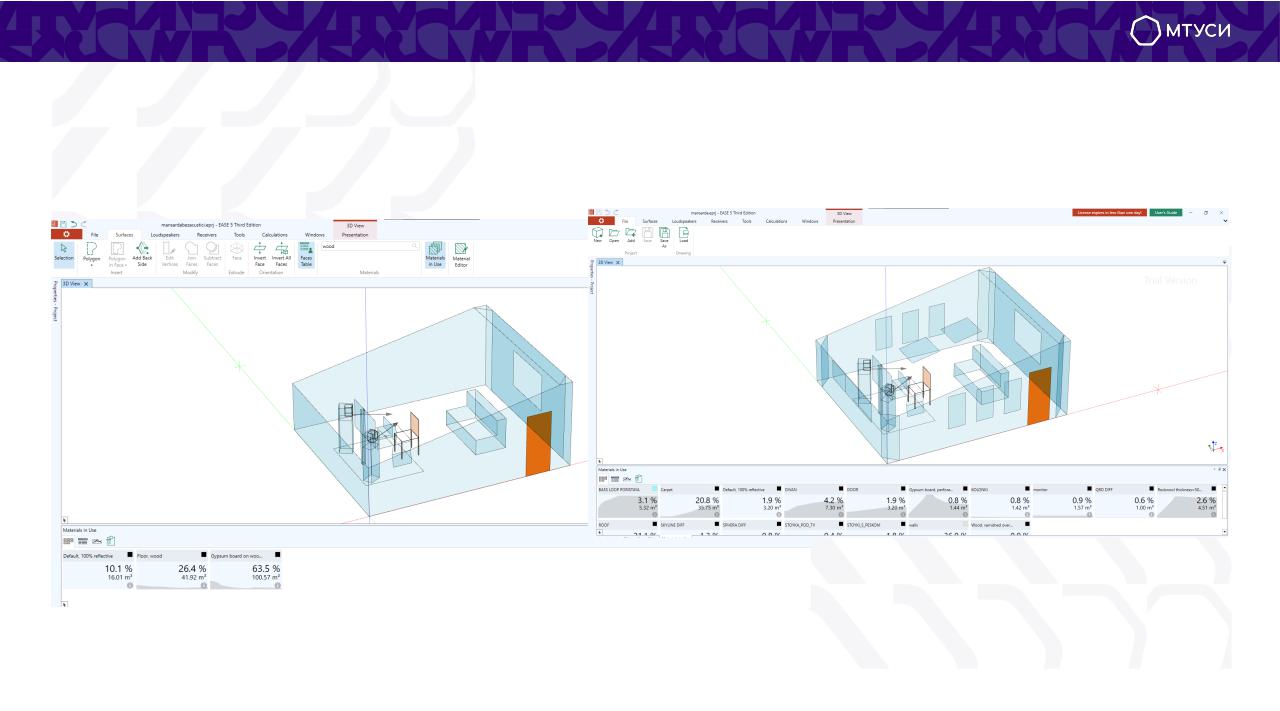

Рисунок 1 – Смоделированное помещение |
Рисунок 2 – Смоделированное акустически |
без акустической подготовки |
подготовленное помещения |
|
4 |
RT60
Моделирование помещения в EASE и анализ акустических параметров

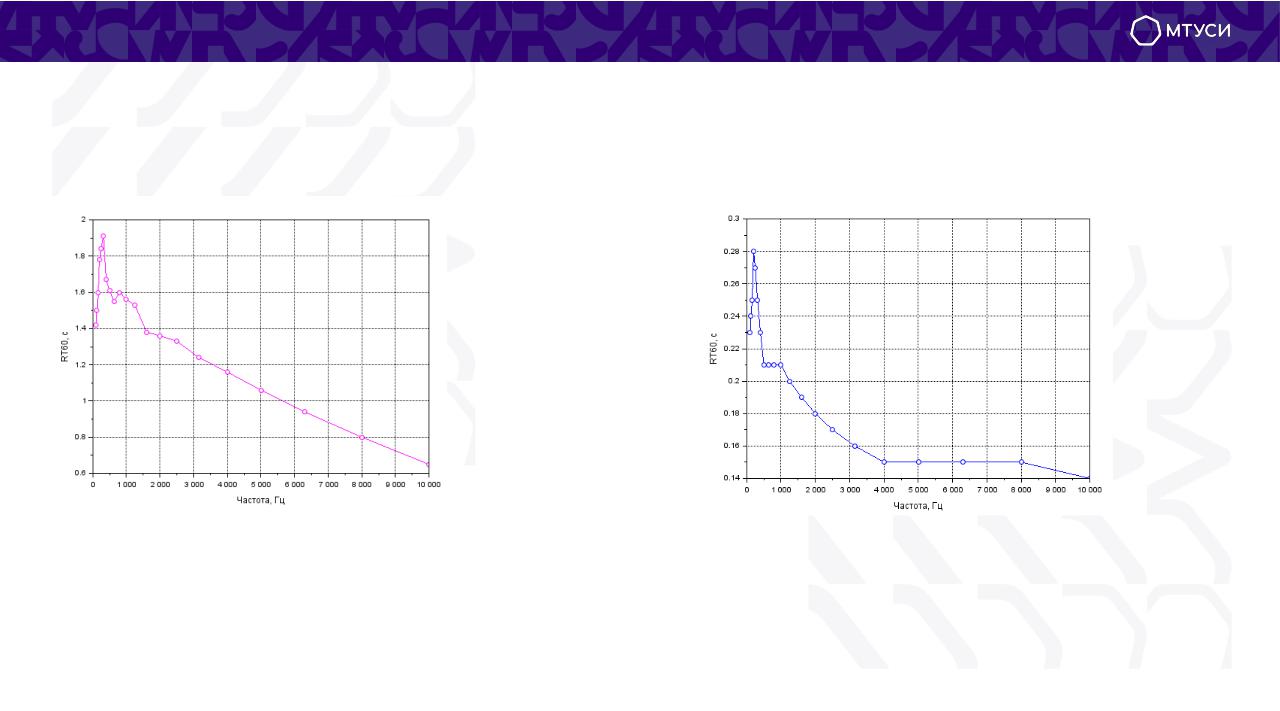

Рисунок 3 – Кривая реверберации до |
Рисунок 4 – Кривая реверберации после |
акустической подготовки помещения |
акустической подготовки помещения |
5
Total SPL
Моделирование помещения в EASE и анализ акустических параметров

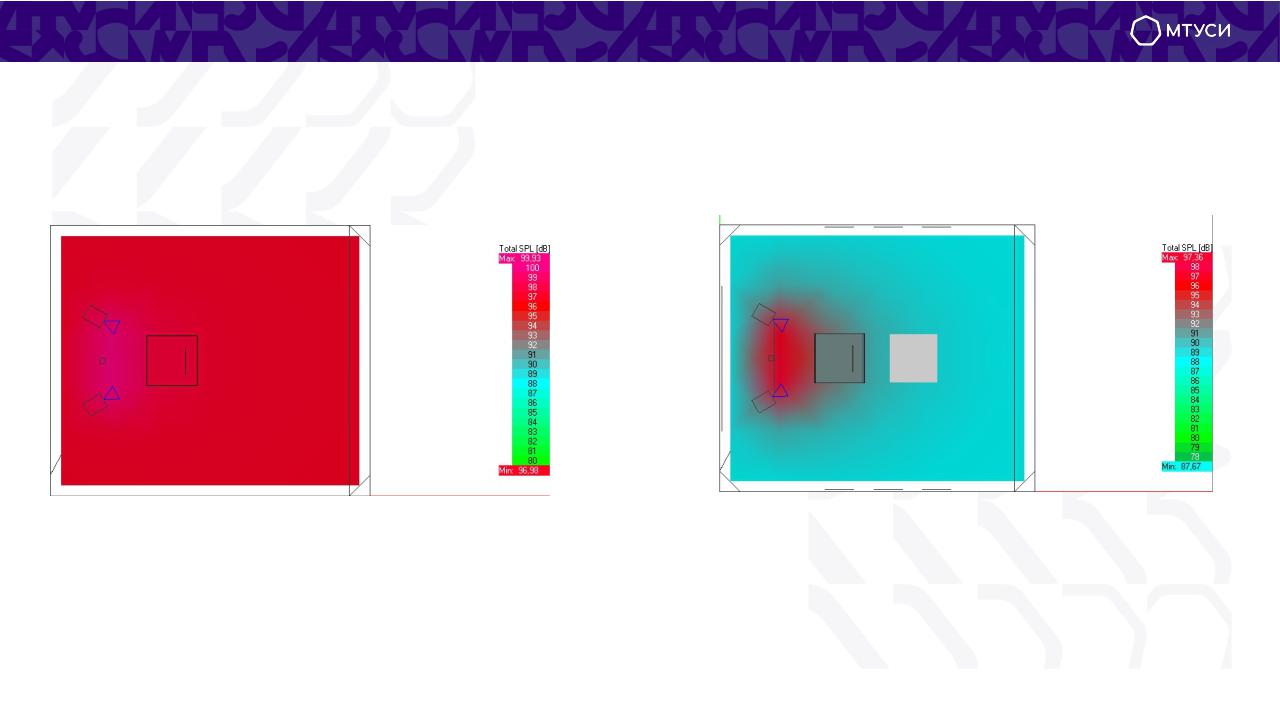

Рисунок 5 – Распределение звукового |
Рисунок 6 – Распределение звукового |
давления до акустической подготовки |
давления после акустической подготовки |
помещения |
помещения |
6
STI
Моделирование помещения в EASE и анализ акустических параметров

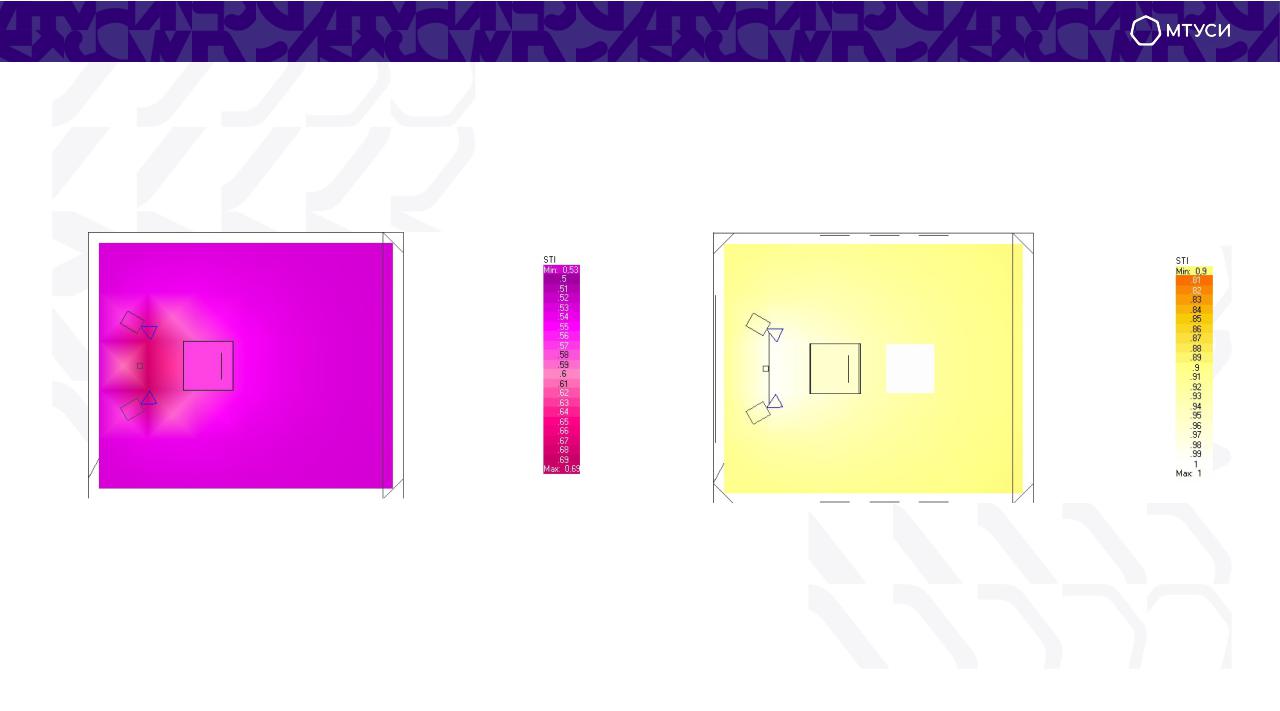

Рисунок 7 – Пространственное |
Рисунок 8 – Пространственное |
распределение индекса разборчивости |
распределение индекса разборчивости |
речи до акустической подготовки |
речи после акустической подготовки |
помещения |
помещения |
7
С50
Моделирование помещения в EASE и анализ акустических параметров

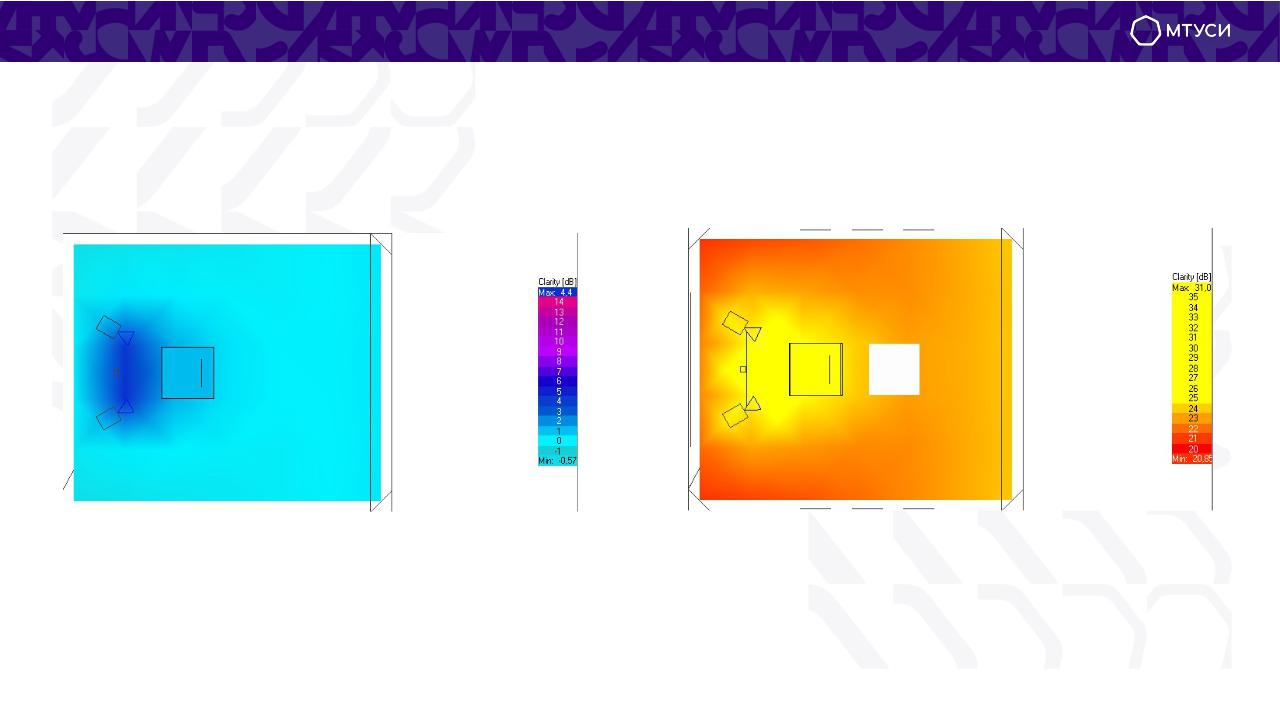

Рисунок 9 – Пространственное |
Рисунок 10 – Пространственное |
распределение показателя ясности до |
распределение показателя ясности после |
акустической подготовки помещения |
акустической подготовки помещения |
8
С80
Моделирование помещения в EASE и анализ акустических параметров
Рисунок 11 – Пространственное |
Рисунок 12 – Пространственное |
распределение показателя музыкальной |
распределение показателя музыкальной |
ясности до акустической подготовки |
ясности до акустической подготовки |
помещения |
помещения |
9
Осуществление рационального размещения акустических и визуальных компонентов в пределах мансардного помещения
Рисунок 13,14 – 3D визуализация обработанного помещения
