5 Архитектурно – строительное решение проекта
Предприятие по очистке сточных вод механическим методом расположено на открытом участке.
По периметру (40000 мм * 60000 мм) предприятия расположена автомобильная и железнодорожная дорога. Переход сотрудников за или (и) на предприятие осуществляется через подземный пешеходный переход под автомобильной дорогой. Проход к зданиям и сооружениям предприятия для сотрудников осуществляется по пешеходных тротуарам, для транспорта по автотранспортной дороге.
На территории расположено административно-хозяйственное здание и лаборатория.
Установки расположены на площадке с минимальным расстоянием 0,8 м.
К административно-хозяйственному зданию и лаборатории подведено водоснабжение, канализация и теплооборот.
К установкам очистки сточных вод механическим методом подведены коммуникации для перемещения сточных вод и очищенных вод, а также отвода осадка и уловленной нефти.
На территории предприятия имеются газоны, высажены кустарники и деревья по периметру дорожной полосы.

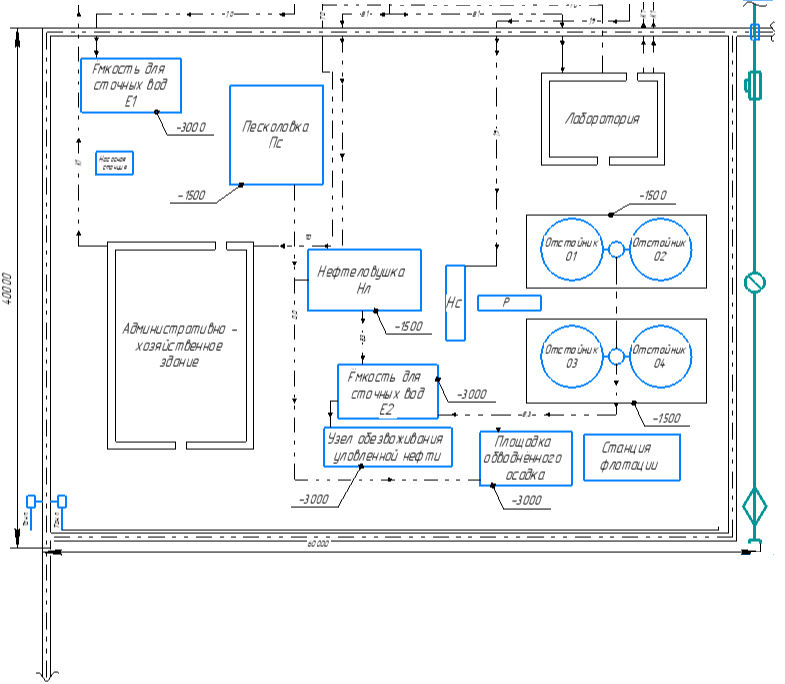

Рисунок 8 – Архитектурно-строительное решение проекта
Заключение
Для уменьшения вредного влияния промышленного использования воды на экологию планеты необходимо проводить механическую очистку стоков. Она подготавливает стоки к последующей очистке. Принцип механической очистки заключается в том, что из стоков удаляются все твердые нерастворимые вещества и примеси, которые могут повредить дальнейшее очистное оборудование и сооружения.
На данном предприятии применяются песколовки, нефтеловушки и радиальные отстойники. Расчёты показали, что эффективность очистки сточных вод на установке 97%.
Отходы, которые образуются – садок (шлам) механической очистки нефтесодержащих сточных вод, в количестве 1040 кг, который отводится на узел обезвоживания.
Список использованных источников
СТП 701 – 2005 Стандарт организации. Документы текстовые учебные. ГОУВПО ЯГТУ – 52с..
СТП 702 – 2005 Стандарт организации. Документы текстовые учебные. ГОУВПО ЯГТУ – 20с..
СТП 706 – 2006 Стандарт организации. Проекты курсовые и дипломны. ГОУВПО ЯГТУ – 63с..
Инструкция по обращению с отходами IV класса опасности: «Осадок (шлам) механической очистки нефтесодержащих сточных вод, содержащий нефтепродукты в количестве менее 15 %, обводненный».
ГОСТ 21.106 – 78. Система проектной документации для строительства. Условные обозначения трубопроводов. Санитарно-технических систем.
ГОСТ 21.204 – 2020. Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта.
ГОСТ 21.205 – 2016. Система проектной документации для строительства. Условные обозначения элементов. Трубопроводных систем, зданий и сооружений.
ГОСТ 21.207 – 2013. Система проектной документации для строительства. Условные графические обозначения. На чертежах автомобильных дорог.
Экотехника. Аппаратура процессов очистки промышленных газов и жидкостей: учебное пособие/Д.Е. Смирнов [и др.]; под общ. ред. Л.В. Чекалова, А.В. Сугака. Ярославль: Изд-во ЯГТУ, 2013. – 180 с..
Махнин, А. А.. Техника защиты окружающей среды: Учебное пособие. Ч. 1: Техника защиты гидросферы / А. А. Махнин, Е. А. Фролова; ЯГТУ – Ярославль, 2013. – 208 с..
Махнин А.А.. Задачи и упражнения по технике защиты окружающей среды. Часть 1. Техника защиты гидросферы: Учебное пособие/А.А. Махнин. – Ярославль: Издательство дом ЯГТУ, 2016. – 204 с..

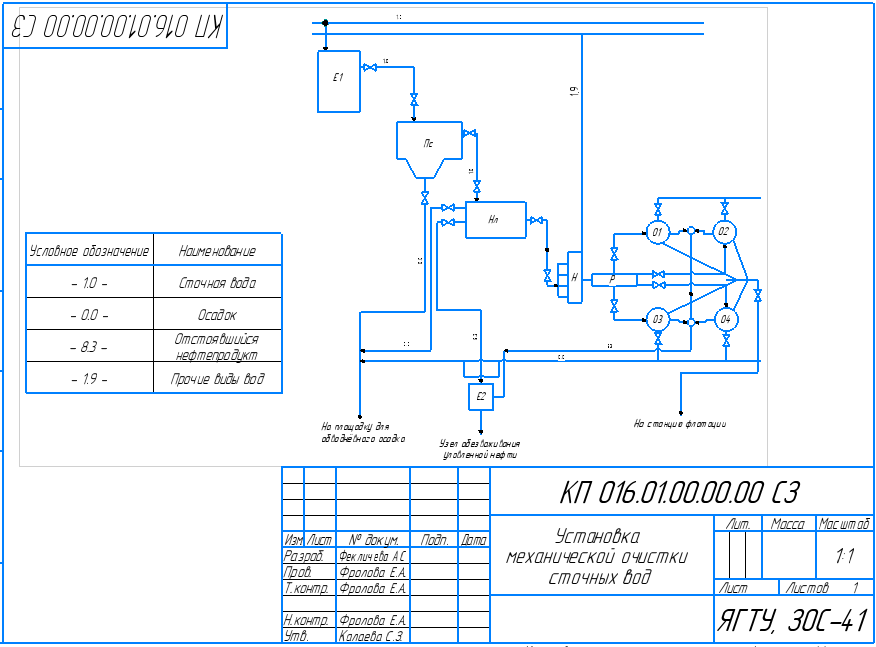

Приложение А
Принципиальная технологическая схема

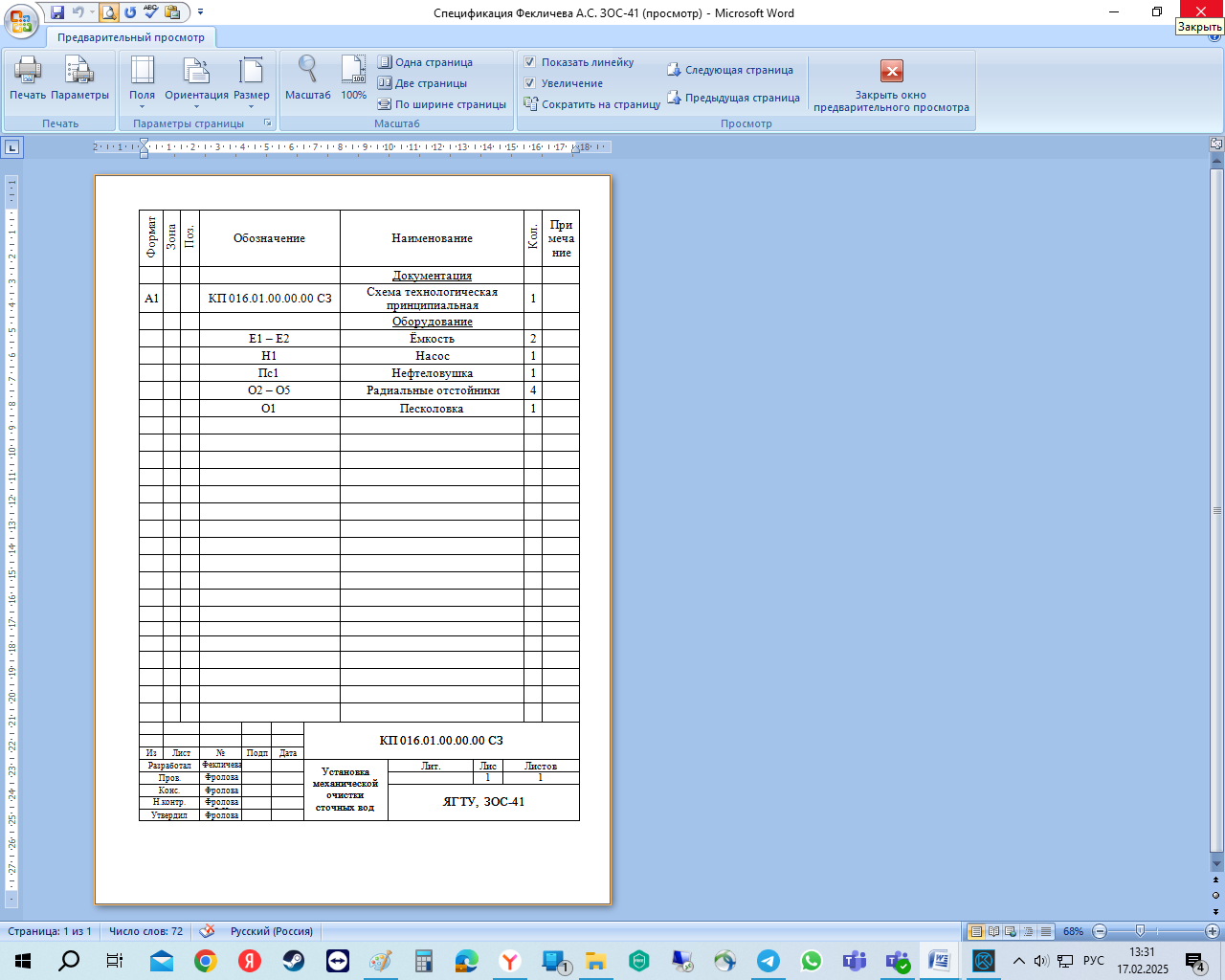

Приложение Б
Спецификация технологической схемы

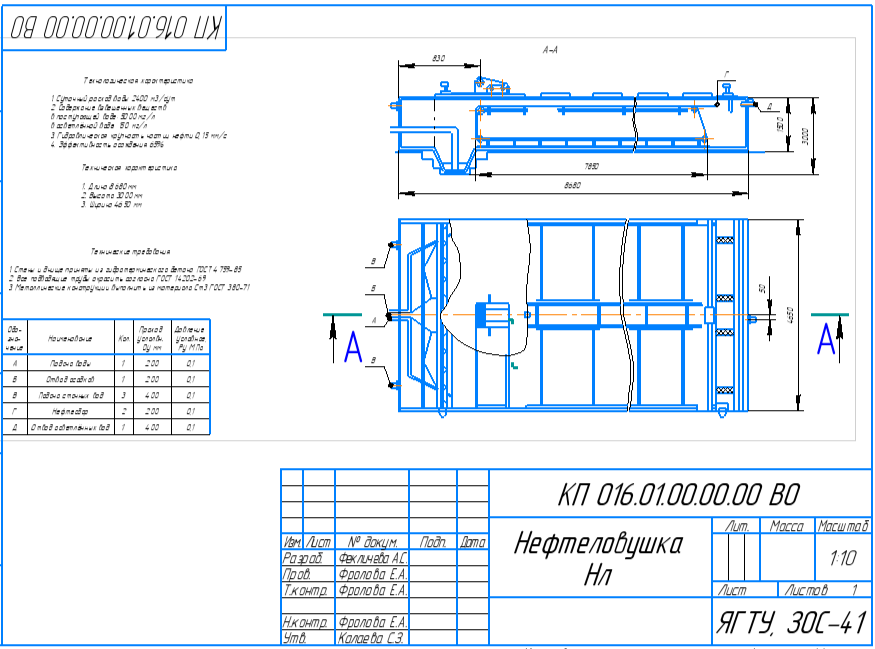

Приложение В
Чертёж общего вида

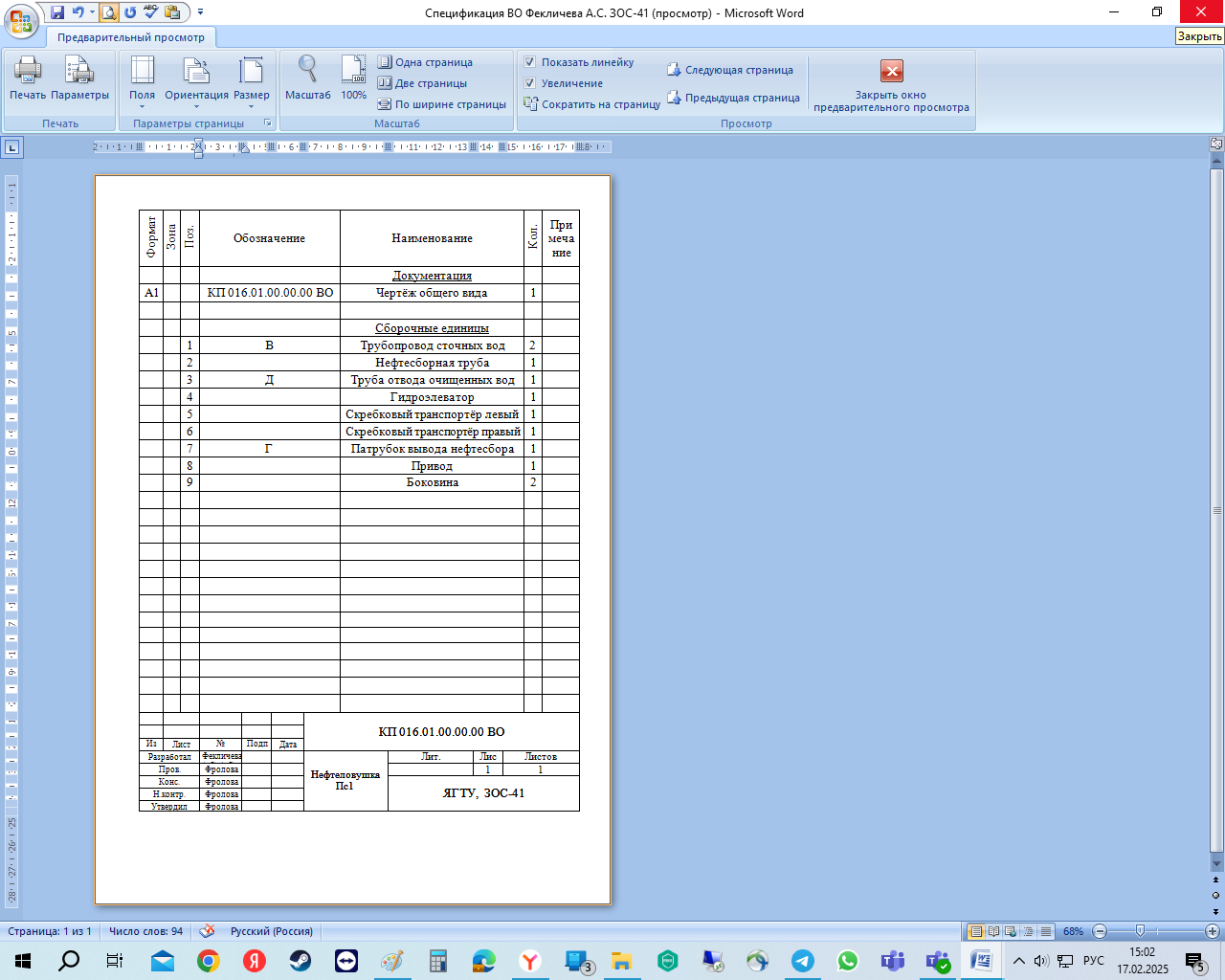

Приложение Г
Спецификация чертежа общего вида
