1. Теоретическая часть

1.1. Нотация idef0

IDEF0 (Integration Definition for Function Modeling) – технология описания системы в целом как множества взаимозависимых действий или функций. Диаграмма отображает набор функций процесса и их последовательность.

Диаграмма IDEF0 процессов начинается с построения контекстной диаграммы, содержащей общую функцию процессов, все выходы и входы процессов, портативных документов и реализующий механизм.

Основные элементы:

Функциональные блоки (прямоугольники) – отображают процессы или функции.

Стрелки:

• Вход (слева) – описывает материал или информацию, которая преобразуется в данной работе;

• Выход (справа) – описывает материал или информацию, которые производятся в данной работе;

• Механизмы (снизу) – ресурсы или средства, используемые для выполнения функции;

• Управление (сверху) – портативные документы на основе которых должна осуществляться данная работа.

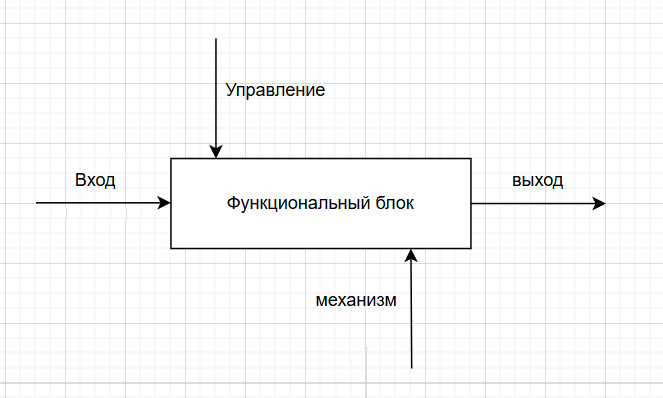

Рис. 1. Общая диаграмма

1.2. Нотация idef3

IDEF3 (Process Description Capture Method) – методология моделирования и стандарт документирования.

IDEF3 показывает причинно следственные связи между ситуациями и событиями в понятной эксперту форме, используя структурный метод выражения знаний о том, как функционирует процесс, система или предприятие

Основные элементы:

Единица работы – Действие именуется с использованием глаголов или отглагольных существительных, каждому из действий присваивается уникальный идентификационный номер.

Связи – выделяют существенные взаимоотношения между действиями.

Соединения – разбивают или соединяют внутренние потоки и используются для описания потока. Завершение одного действия вызывает начало выполнения нескольких других.

Сворачивающие соединения - объединяют потоки. Завершение одного или нескольких действий вызывает начало выполнения только одного другого действия.

Тип связи “ИЛИ” – соединения этого типа предназначены для описания ситуаций, которые не могут быть описаны двумя предыдущими типами соединения

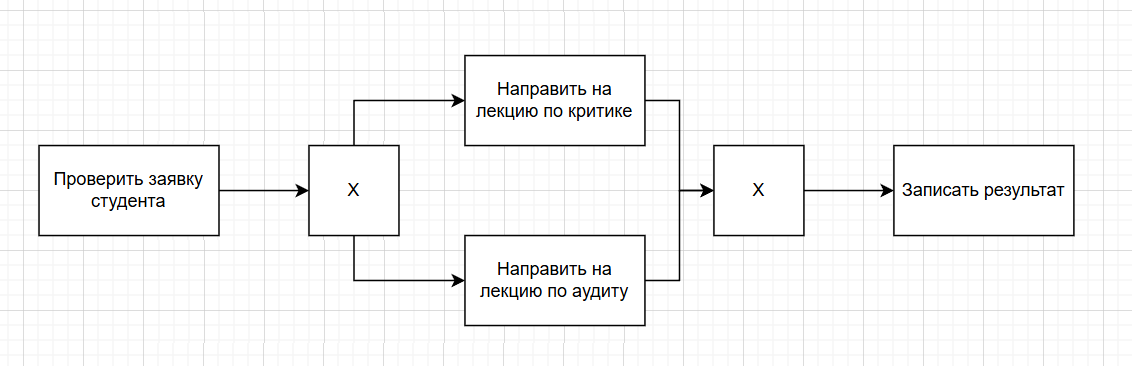

Рис. 2. Тип связи “ИЛИ”

Тип связи “Эксклюзивное ИЛИ”

Вне зависимости от количества действий, прицепленных к сворачивающему или разворачивающему соединению, “Эксклюзивное ИЛИ” интуитивно будет только одно из них и поэтому только одно из них будет завершено перед тем, как любое действие следующее за сворачивающим соединением “Эксклюзивное ИЛИ” сможет начаться.

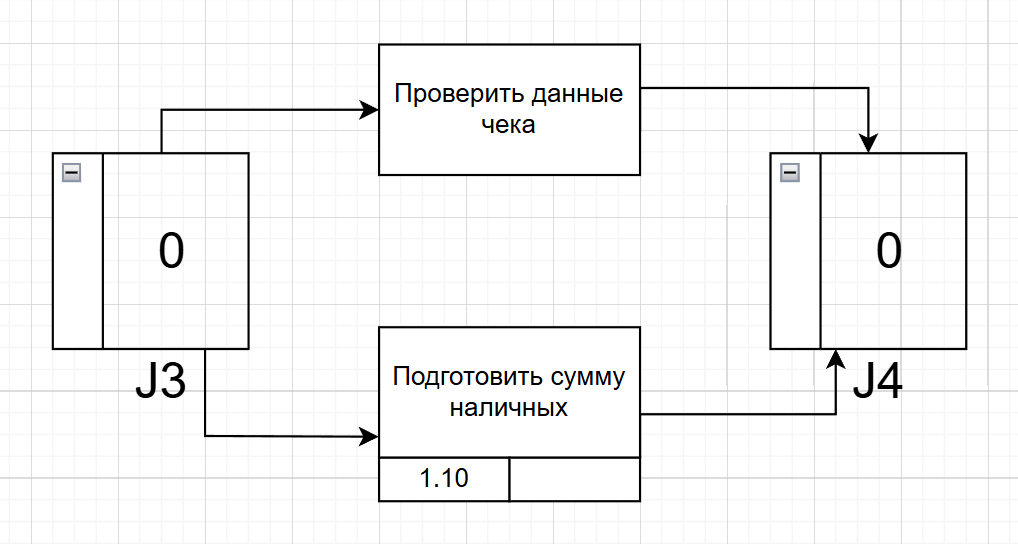

Рис. 3. Тип связи “Эксклюзивное ИЛИ”

Тип связи – “И”

Соединение этого типа инициирует выполнение всех своих конечных действий. Все действия, присоединённые к сворачивающему “И” – соединению, должна завершиться, прежде чем может выполниться следующее действие

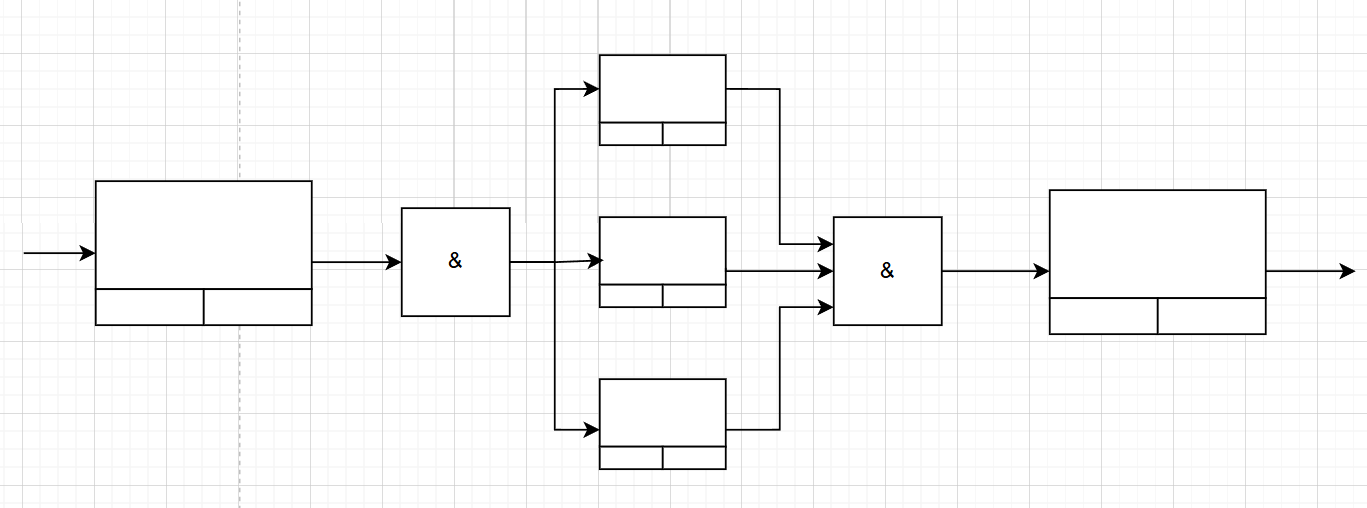

Рис. 4. Тип связи “И”

1.3. Нотация dfd (Data Flow Diagram)

Диаграмма потоков данных – моделирует диаграмму как набор действий, соединенных друг с другом стрелками.

Основные элементы:

Функциональный блок – моделирует некоторую функцию, которая преобразует какую-либо входящую информацию в исходящую.

Рис. 5. Функциональный блок

Внешние сущности – обеспечивают необходимые входы для системы и/или являются приемниками для её выходов

Рис. 6. Внешние сущности

Стрелки (потоки данных) – описывают передвижение (поток) объектов (информации) из одной части системы к другой, название потока обязательно.

Хранилища данных – моделирует их во всех остальных состояниях.

Рис. 7. Хранилище данных

При построении DFD модели процесса наличие контекстной диаграммы обязательно. В контекстной диаграмме указывается предприятие или процесс, все внешние сущности, допускается хранилище и все основные потоки между ними.
