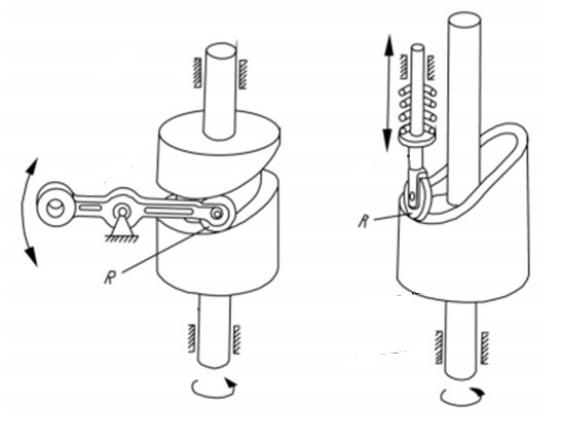

Примеры применения замыкания пространственных кулачковых механизмов

а)

б)

а) пазовый цилиндрический кулачек; б) роликовый толкатель с пружинным замыканием

Кинематические пары

Пространствен Плоские ные

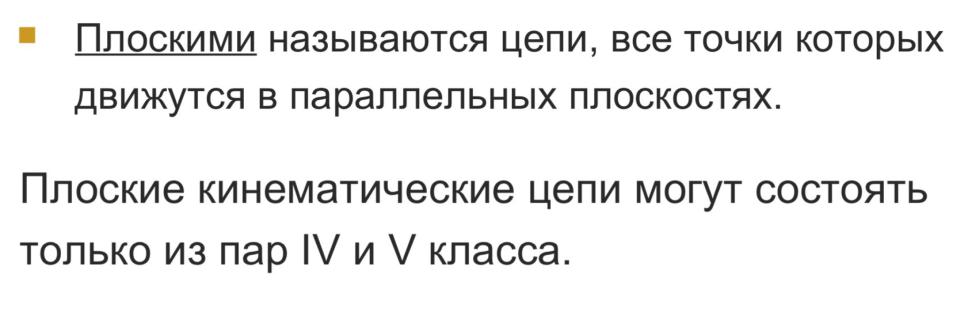

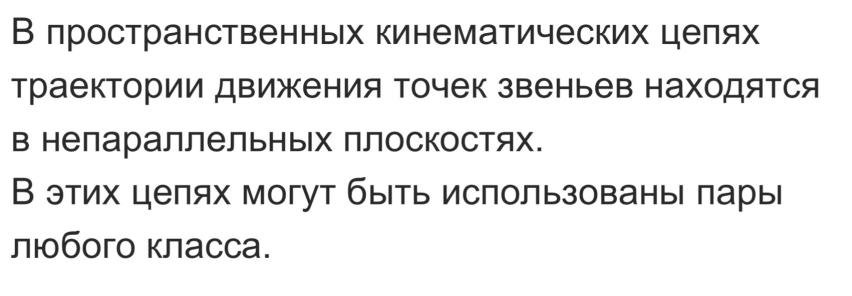

•Точки всех звеньев • Все точки звеньев в кинематической цепи относительном двигаются в одной или движении описывают параллельных пространственные плоскостях кривые

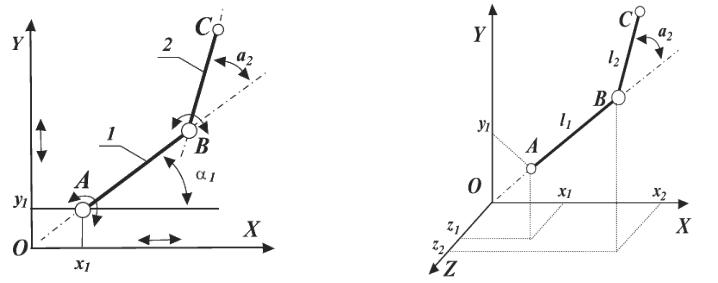

Кинематическая цепь (англ. kinematic chain) — это связанная система объектов, образующих между собой кинематические пары.
