Большинство современных приборов представляет собой сложные комплексы, в которых сочетаются электрические, пневматические, оптические и другие цепи и устройства с
механическими цепями или передаточными механизмами.

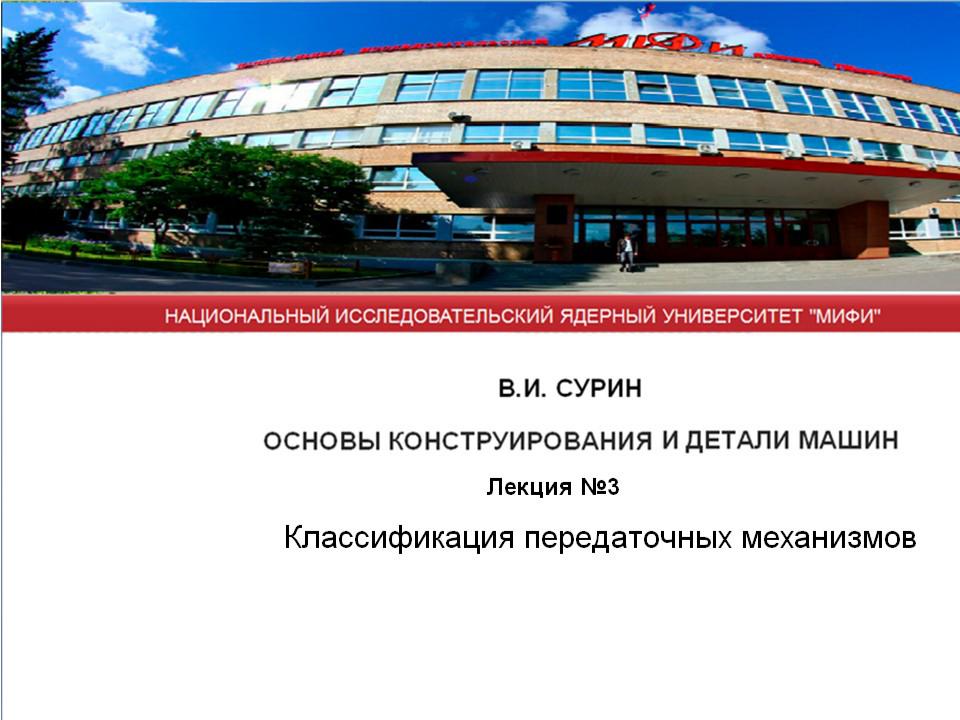

Классификация передаточных механизмов
По конструктивному признаку все передаточные механизмы могут быть разделены на восемь групп.

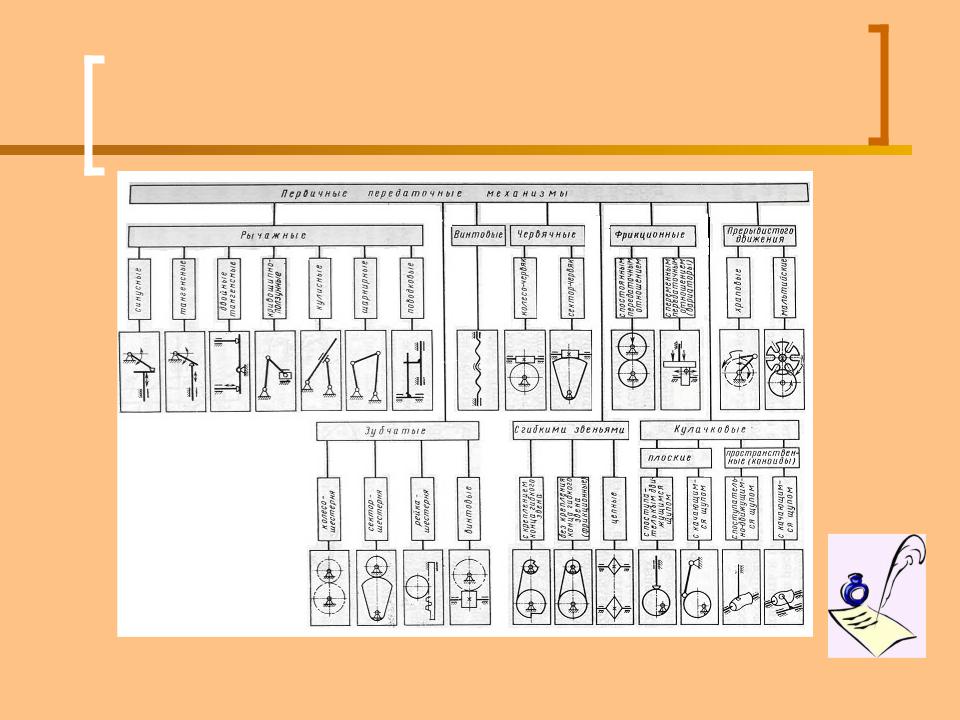

Первичные передаточные механизмы
Классификация передаточных механизмов
Все группы, кроме одной (винтовые механизмы), подразделяются на подгруппы.

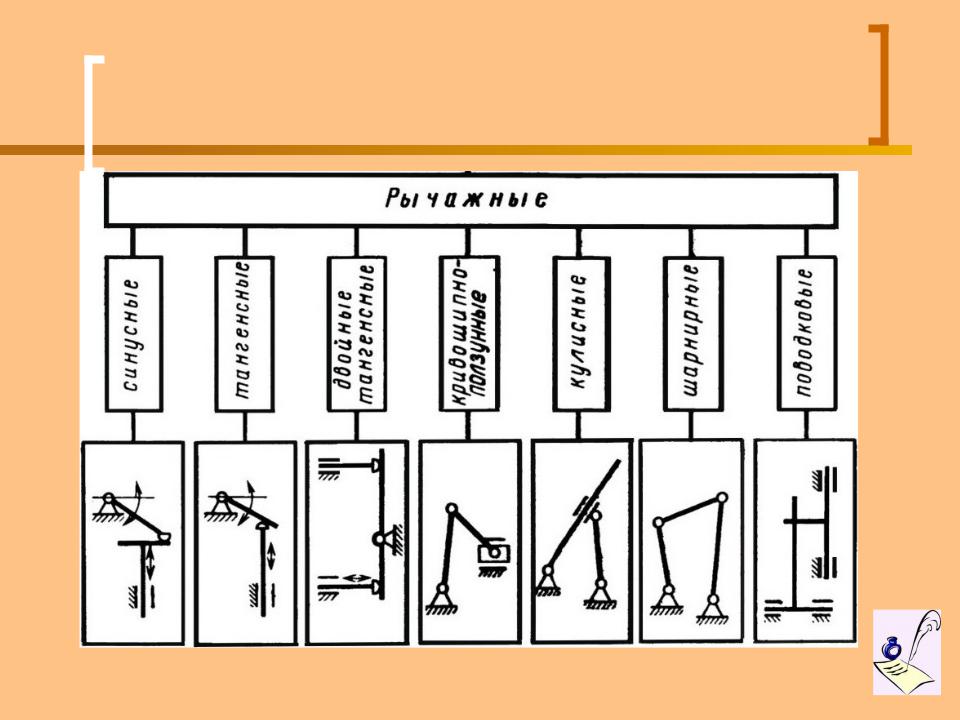

Рычажные передаточные механизмы
Рычаги
Захваты и зажимы
Весы
Тормоза
Механизмы остановов, стопоров и запоров
Механизмы переключения, включения и выключения
Механические регуляторы
Муфты и соединения
Механизмы измерительных устройств
Механизмы прессов и штампов
Механизмы клавиш
Механизмы грузоподъемных устройств
Механические предохранители
Механизмы для математических операций и др.
Рычажные ПМ. Принцип действия
Эскизы зажимов
Примеры рычажных механизмов (И.И. Артоболевский “Механизмы в современной технике”, М.: Наука, 1979)
Грузовой рычаг
Рычаг с червячным приводом
